1. Производствени предизвикателства, водени от топологично изместване: радиални срещу аксиални ядра
Двигателите с аксиален поток (AFM) фундаментално променят посоката на магнитния поток. За производствените мощности тази промяна обезсилва традиционния процес на щамповане и ламиниране:
| Характеристика / измерение | Традиционни ядра с радиален поток | Аксиални флюс сърцевини (палачинков стил) | Производствено въздействие и предизвикателства в магазина |
|---|---|---|---|
| Магнитна верига | 2D планарна верига (успоредно на ламиниран лист) | 3D пространствена верига (перпендикулярна на оста на ротора) | Стандартната силициева стомана проявява голямо нежелание по аксиалния път; изисква SMC или спирална намотка. |
| Основна структура | Ламинирани концентрични пръстени/прорезни листове | Сегментирани статорни зъби / Спирална непрекъсната намотка | Не може да се щампова с помощта на стандартни прогресивни матрици; изисква специализирани преси за навиване или формоване. |
| Допустими отклонения | Облекчени допустими отклонения на аксиалната дължина | Изключително чувствителен към планарно биене на челната повърхност | Биенето на челната повърхност трябва да се поддържа стриктно в рамките на �0,008 mm, за да се предотврати триенето на ротор-статор. |
| Топлина и загуба | 2D анизотропно разсейване на топлината | Силни вихрови токове при върховете на зъбите; сложен 3D топлинен поток | Изисква интегрирани микроканали или SMC материали с високо съпротивление. |
2. Основни производствени решения в три ключови сценария за приложение на роботи
A. Крак и тазобедрени стави с висок въртящ момент: Ядра от YASA (хомут и сегментирана арматура)
Ставите на краката трябва да издържат на високи динамични ударни натоварвания и да осигуряват огромен пиков въртящ момент (често стотици N�m).

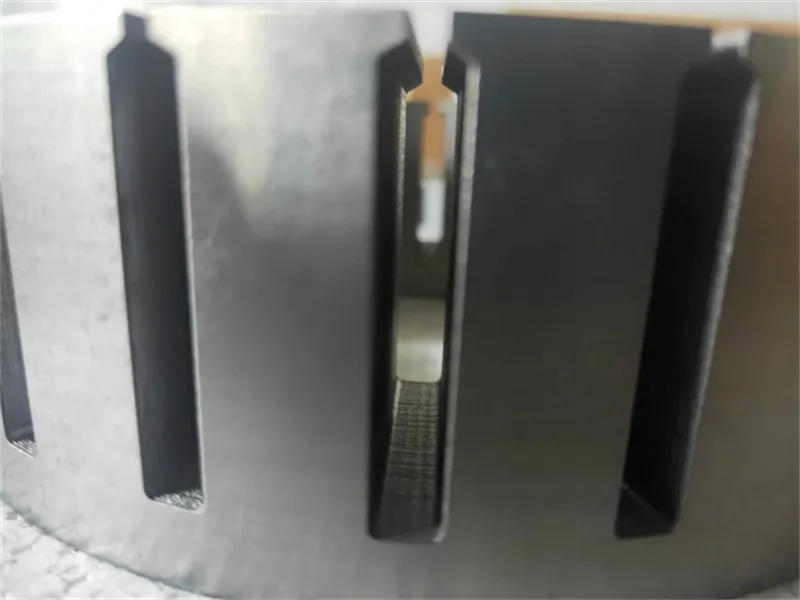

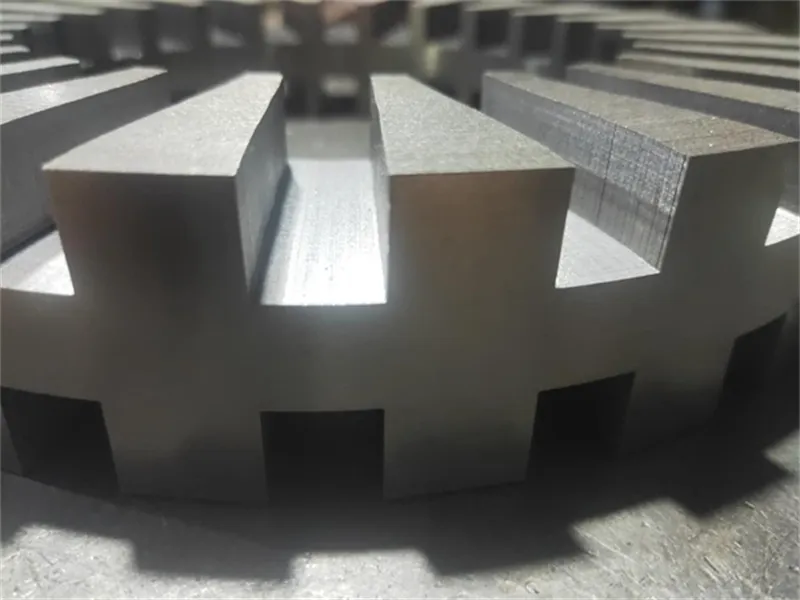

- Производство на сегментирани зъби: Статорът е разделен на отделни клиновидни зъби, елиминирайки статорната скоба, за да се намали общото тегло.

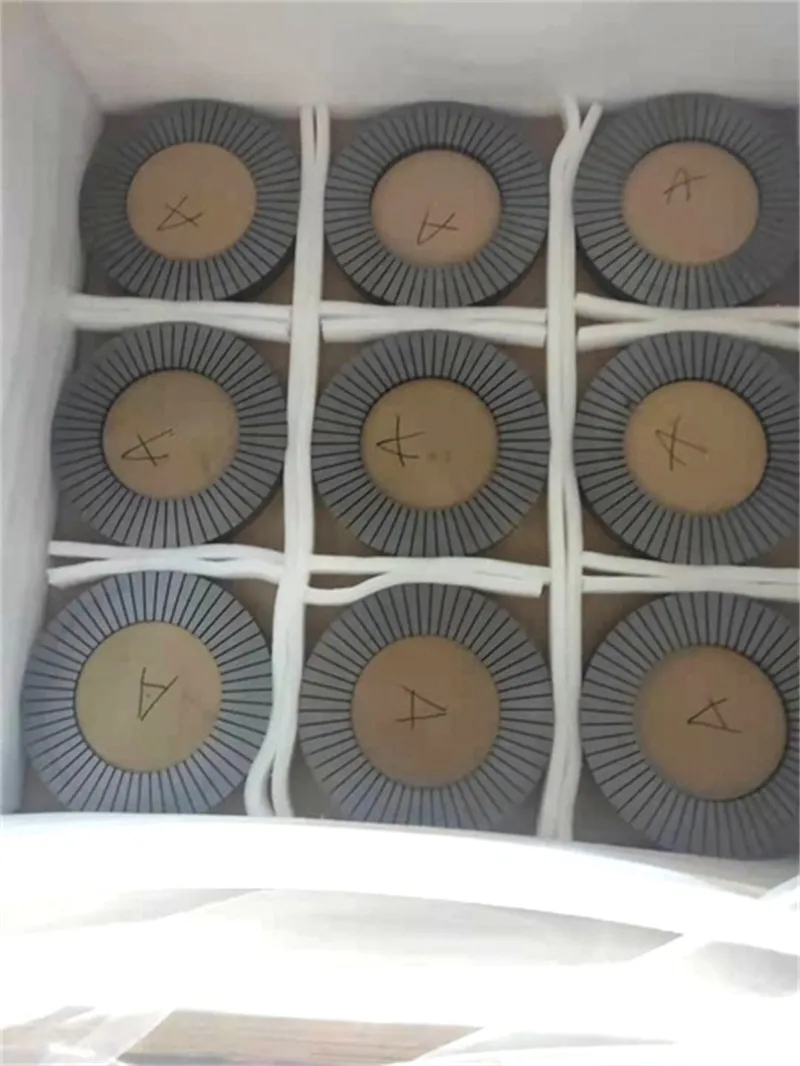

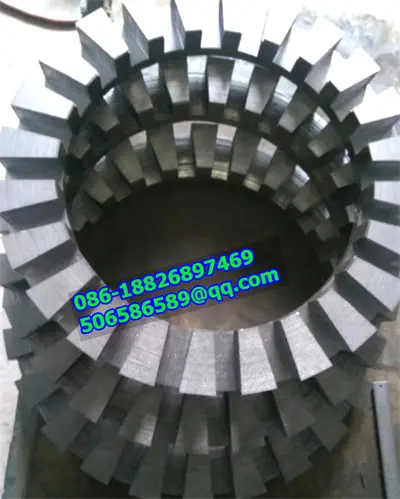

- Навиване с променлива ширина на зъбите: Използвайки 0,1 mmC0,2 mm висококачествени ленти от силициева стомана, ориентирани или неориентирани, серво-контролираните машини за навиване непрекъснато регулират напрежението и индексирането, за да постигнат плътност на опаковане на сърцевината >98%.

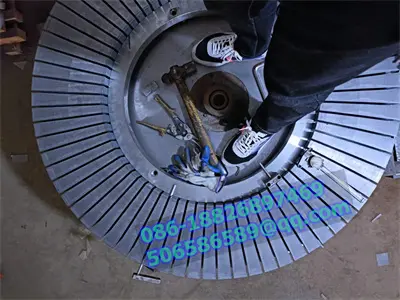

- Формоване с висока якост: Сегментираните зъби са формовани със специализирани изолационни полимери, като се гарантира, че изолационният слой няма да се напука или разслои при хиляди цикли на силно ударно натоварване.

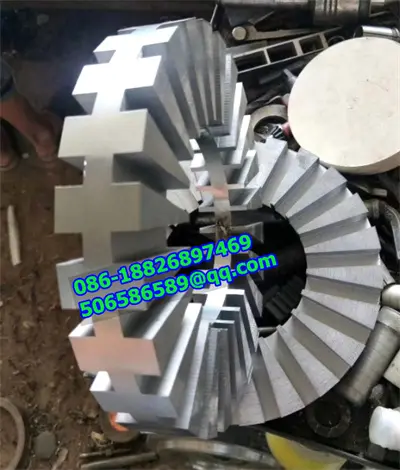

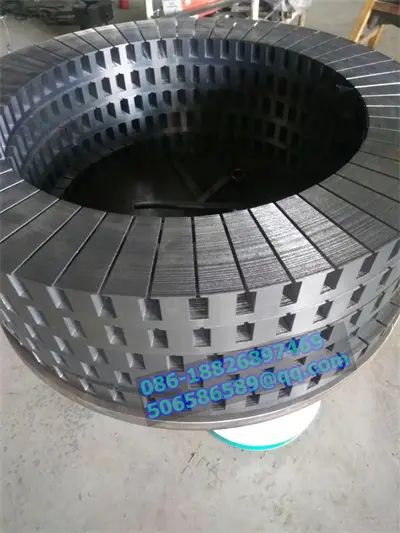

B. Сръчни ръце и микро-фуги: SMC решения за формоване и без сърцевина
Пространството вътре в роботизираните сръчни ръце се измерва в милиметри, което прави традиционните микроламинирания невъзможни за занитване или залепване:

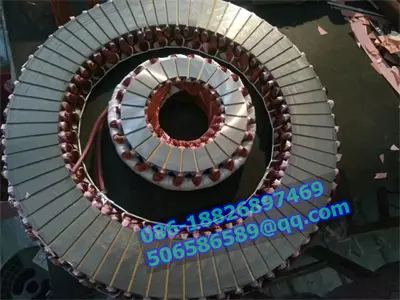

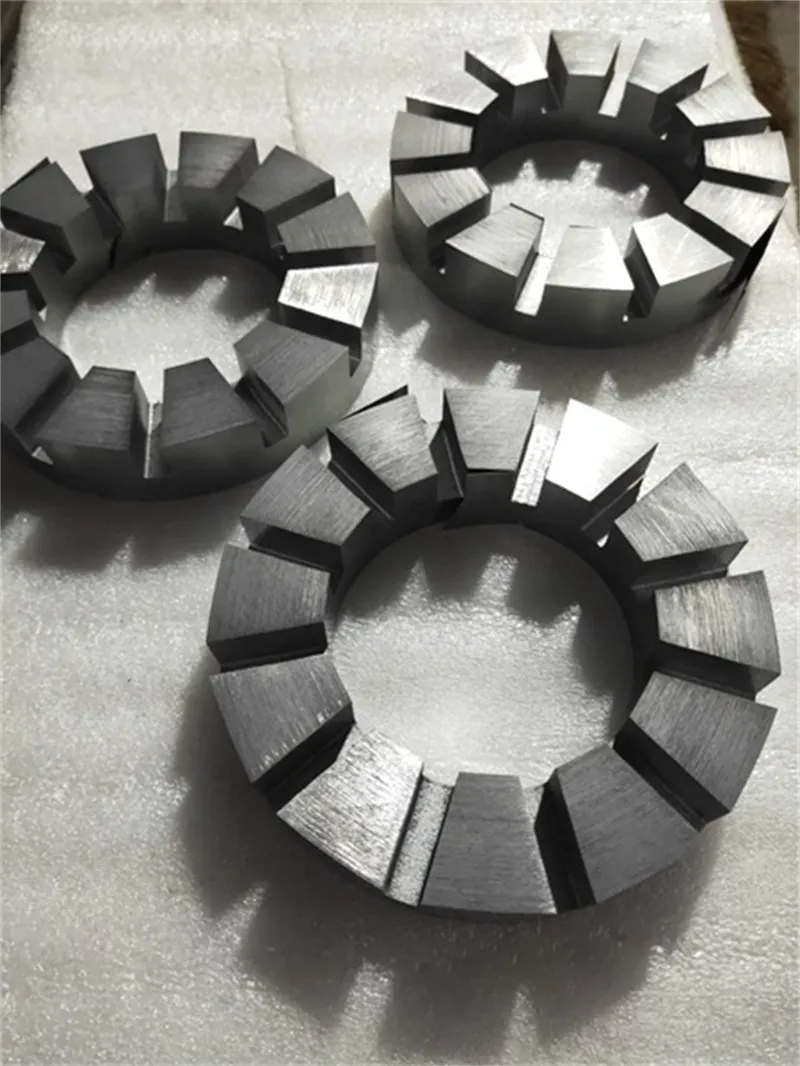

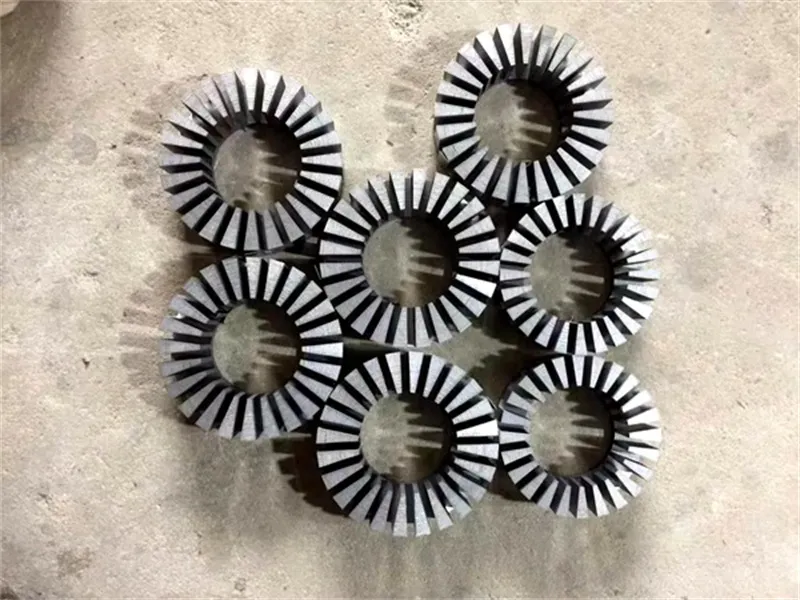

- Формоване под високо налягане на SMC: Използвайки меки магнитни композитни (SMC) материали, микрозъбите със сложни фаски и охлаждащи канали се пресоват в една стъпка при 800C1000 MPa, напълно заобикаляйки подреждането на микроламиниране.
- Coreless / PCB намотка: За ултратънки палачинкови двигатели (напр. 5 mm обща дебелина), многослойно ецване на медно фолио на PCB се използва за замяна както на желязното ядро, така и на медното окабеляване.

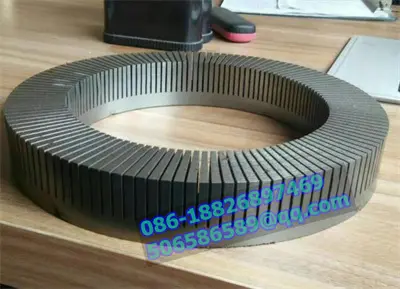

C. Концентрични интегрирани съвместни модули: ултратънки спирални сърцевини
За компактни задвижващи модули, където моторът и хармоничният редуктор са концентрично вложени:

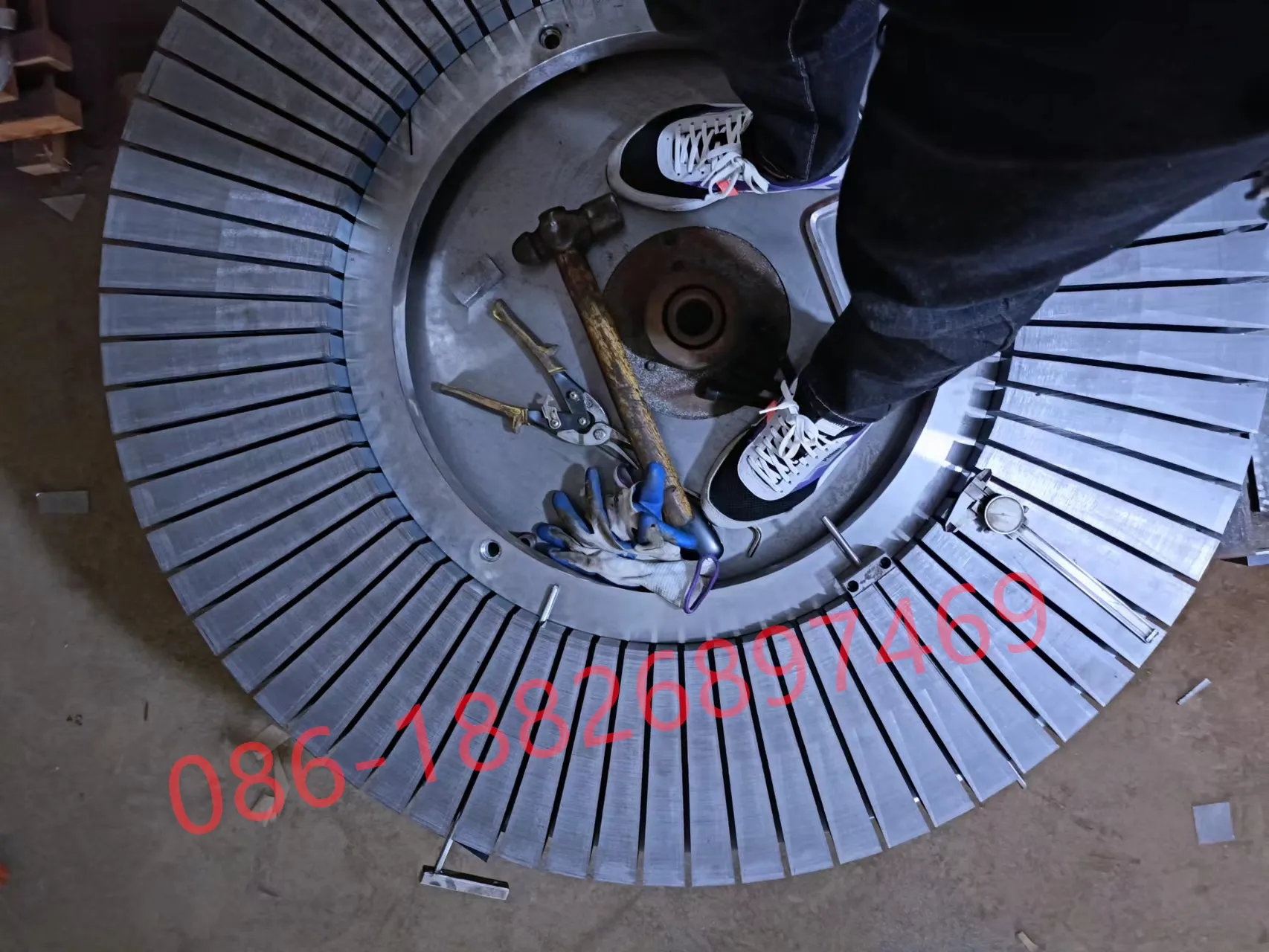

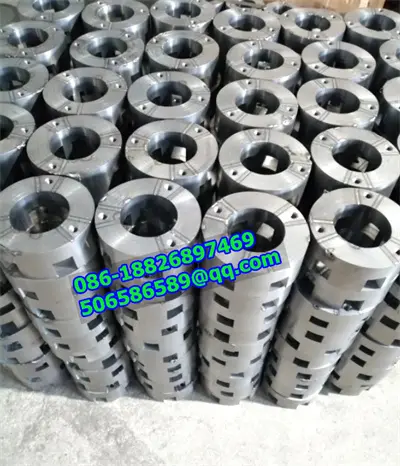

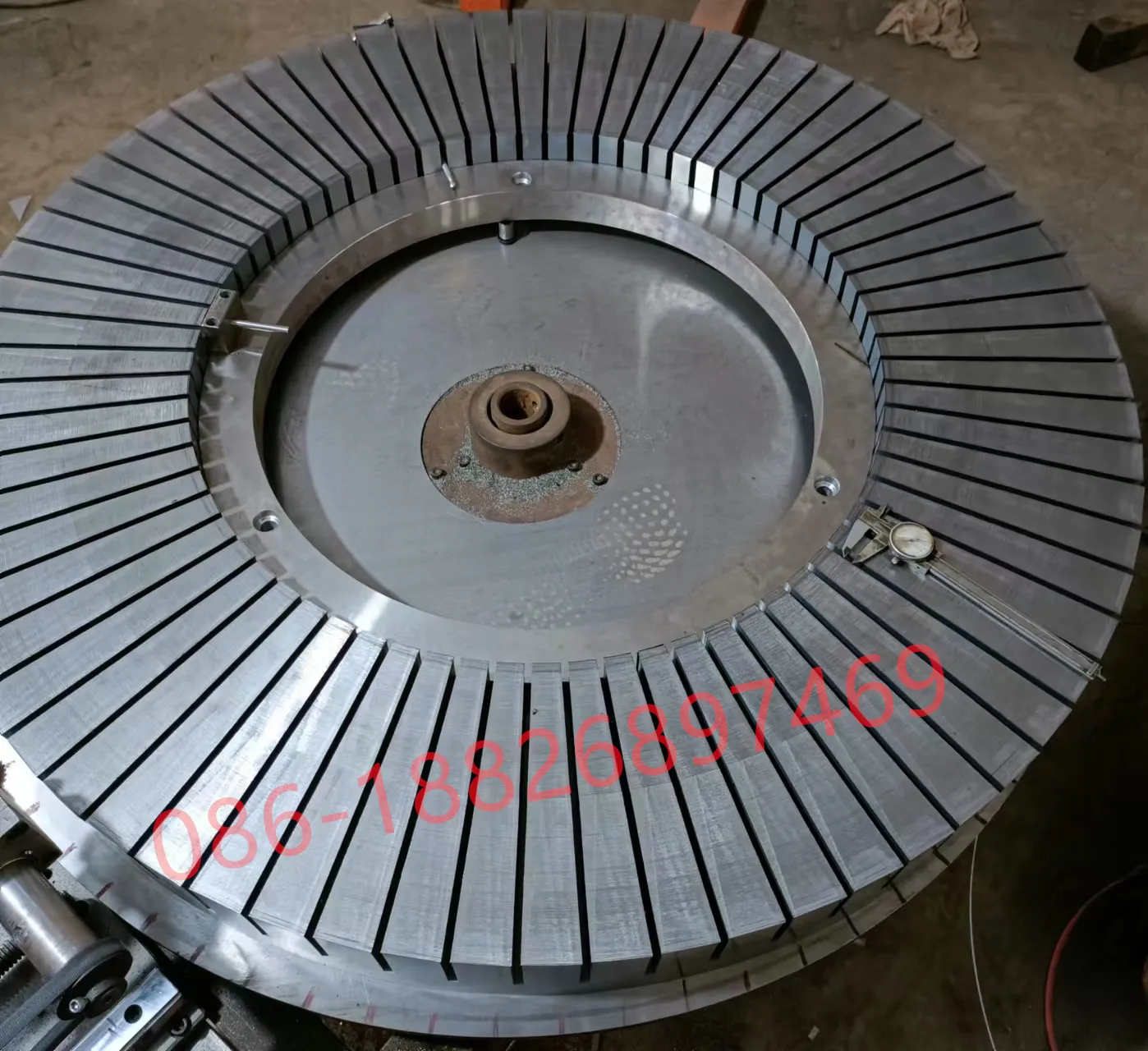

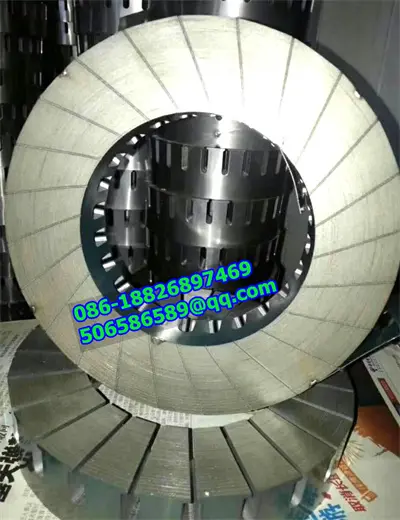

- Тънките ленти от силиконова стомана непрекъснато се навиват спираловидно в геометрия на палачинка.
- След навиване сърцевината се закрепва чрез лазерно заваряване с микрошевове и лицево шлайфане, за да се компресира общата аксиална дебелина до 10 mmC15 mm.
3. Четири основни тесни места в магазина и практически инженерни поправки
Предизвикателство 1: Планарно управление на въздушната междина и предотвратяване на триене (шлайфане на микрониво)
Равнинната въздушна междина в двигателите с аксиален поток обикновено е само 0,3 mmC0,5 mm, подложена на масивни аксиални магнитни издърпващи сили. Всяко изкривяване на микро ниво на повърхността на сърцевината ще доведе до механично триене.
Инженерно решение: След навиване или пресоване модулът се подлага на прецизно CNC повърхностно шлайфане, съчетано с ултразвуково измерване на дебелината, ограничавайки равнинното биене стриктно в рамките на £0,008 mm. Върховете на зъбите са изчистени, за да се елиминира светкавицата.

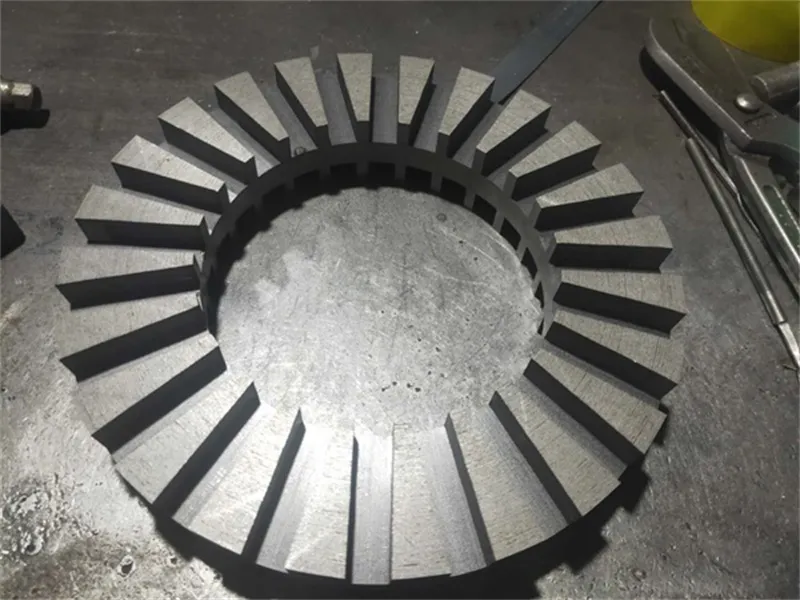

Предизвикателство 2: 3D анизотропия и високочестотни загуби в ядрото (SMC интеграция)
Стандартните електрически стоманени ламинирания страдат от локално магнитно насищане и сериозни загуби на вихрови токове по върховете на зъбите при работа с 3D аксиален поток.

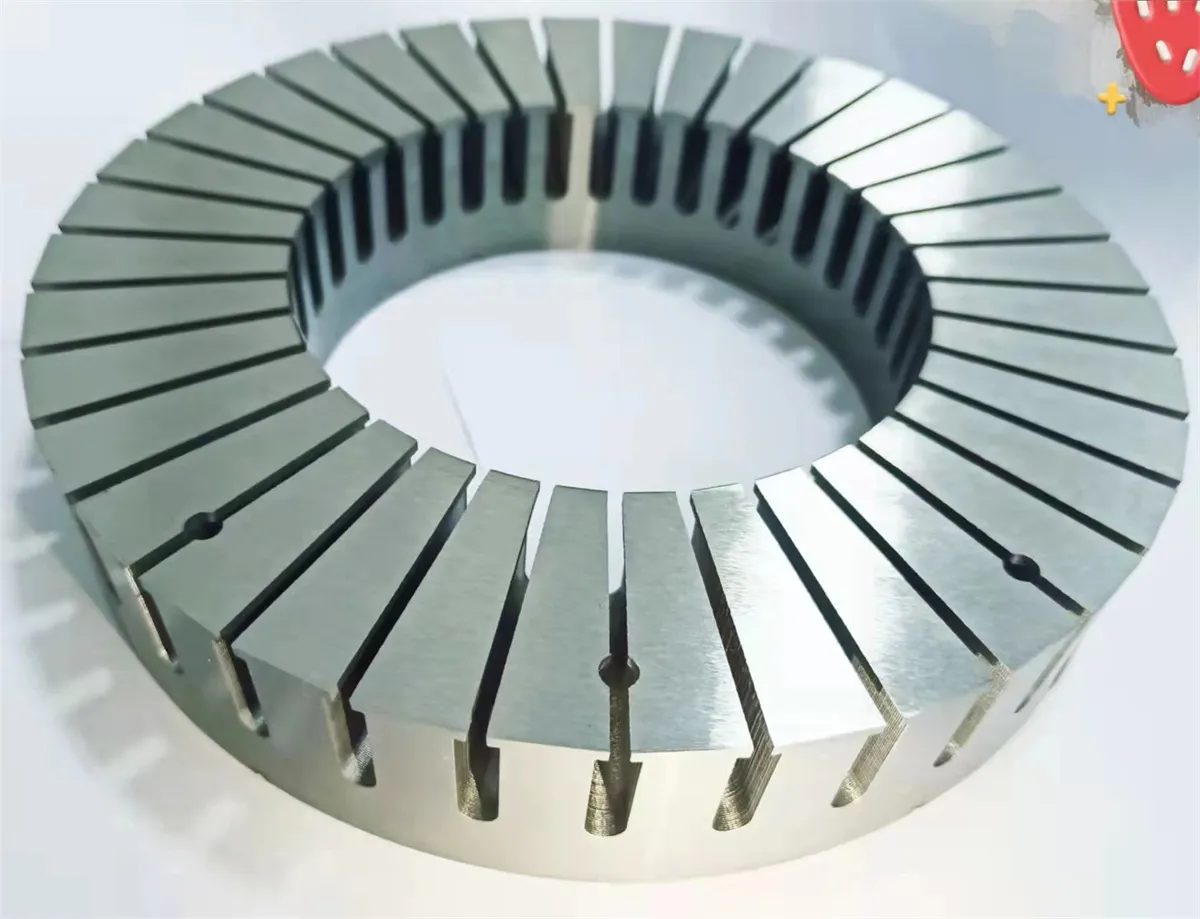

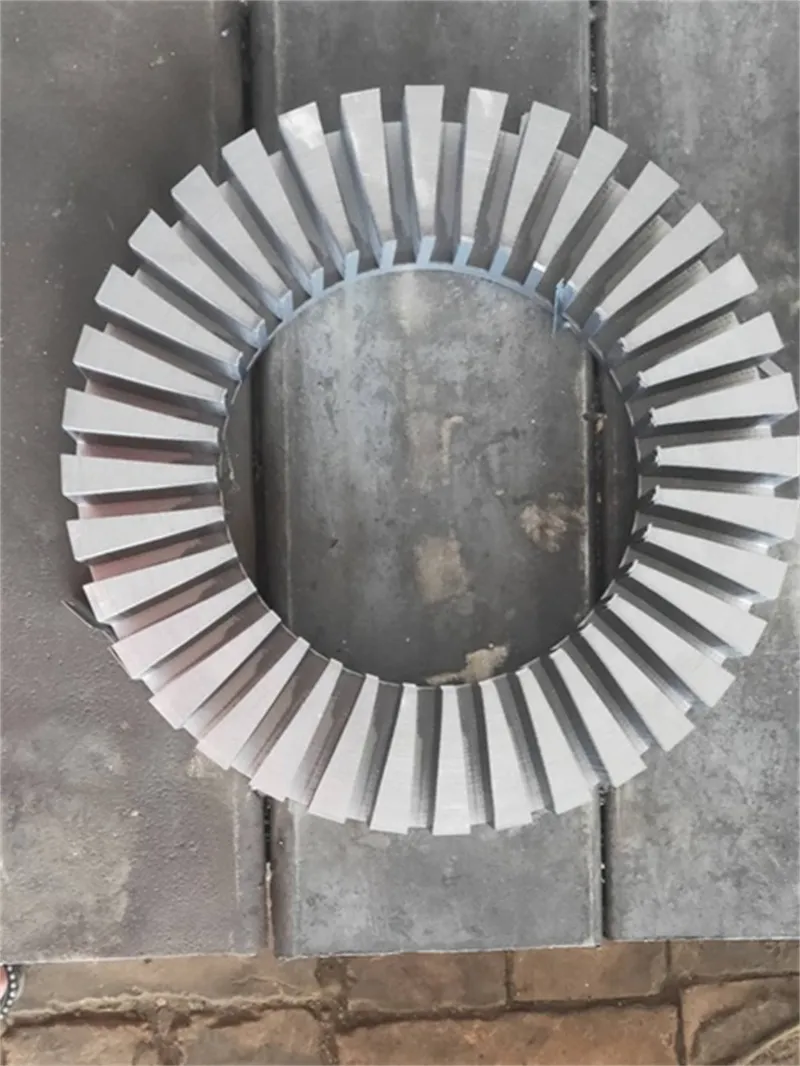

Инженерно решение: Внедряване на технологията Soft Magnetic Composite (SMC). Всяка желязна частица в SMC е покрита с изолационен слой, осигуряващ 3D изотропни магнитни свойства. Уплътняването под високо налягане, съчетано с прецизно отгряване, намалява загубите при висока честота (400 Hz+) в сърцевината с 35%C40%.
Предизвикателство 3: Отделяне на матрицата и еднаквост на плътността при сложни геометрии на зъбите

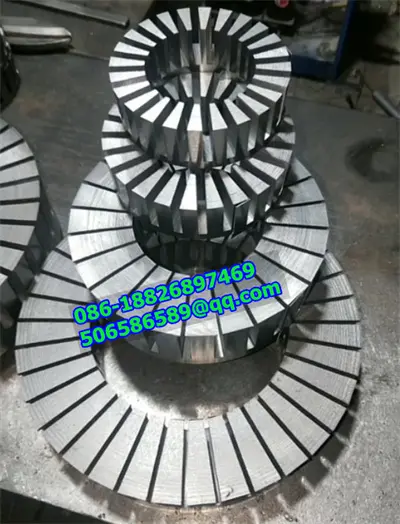

Пресоването на SMC прахове в сърцевини на палачинки с трапецовидни зъби и охлаждащи отвори често причинява неравномерно разпределение на плътността и микропукнатини по време на изхвърляне.
Инженерно решение: Използване на многощанцов плаващ комплект матрици, съчетан с топло уплътняване, за да се осигури равномерен поток на праха през кухината на матрицата. Специалните високополимерни лубриканти повишават равномерността на плътността на сърцевината до 99,2% и нивата на добив до >95%.
Предизвикателство 4: Оптимизиране на топологията на зъбите за намалено използване на магнит (намаляване на разходите)
Оптимизиране на геометрията на сърцевината за намаляване на общите разходи за спецификация на двигателя (BOM) без промяна на размера на рамката.
Инженерно решение: Модифициране на топологията на зъбния връх (проектиране на профили за концентриране на потока, съобразени с решетки Halbach) увеличава използването на магнитното поле с 15%. Това позволява на дизайнерите на двигатели да намалят използването на скъпи NdFeB редкоземни магнити с 10%C15%, като същевременно поддържат изходящия въртящ момент.
4. Стандарти за контрол на качеството и инспекция
За да гарантираме, че всяко аксиално ядро, доставено на производителите на двигатели и съединения, отговаря на строги стандарти за надеждност, ние прилагаме следните протоколи за осигуряване на качеството:
- Крайно отклонение и паралелност: 100% проверка с помощта на CMM (координатна измервателна машина); общото лицево биене трябва да остане ≤0,01 mm.
- Интерламинарна изолация и тестване на Hi-Pot: Прилагане на 1500V/50Hz променливотоково напрежение за 1 минута с ток на утечка <1mA за предотвратяване на къси съединения между слоевете.
- Високочестотно измерване на загубите в сърцевината: Тестерите за загуби в сърцевината оценяват специфичните загуби при 400Hz/1.0T; несъответстващите единици се отхвърлят незабавно.
- Механично свързване и устойчивост на удар: Сегментираните зъбни единици се подлагат на 2000 цикъла на високочестотни вибрации/тестове за удар, за да се провери липсата на микропукнатини или разслояване на изолацията.
