I. Проблеми в промишлеността: Дилемата при материалите за сърцевината на високоскоростния двигател

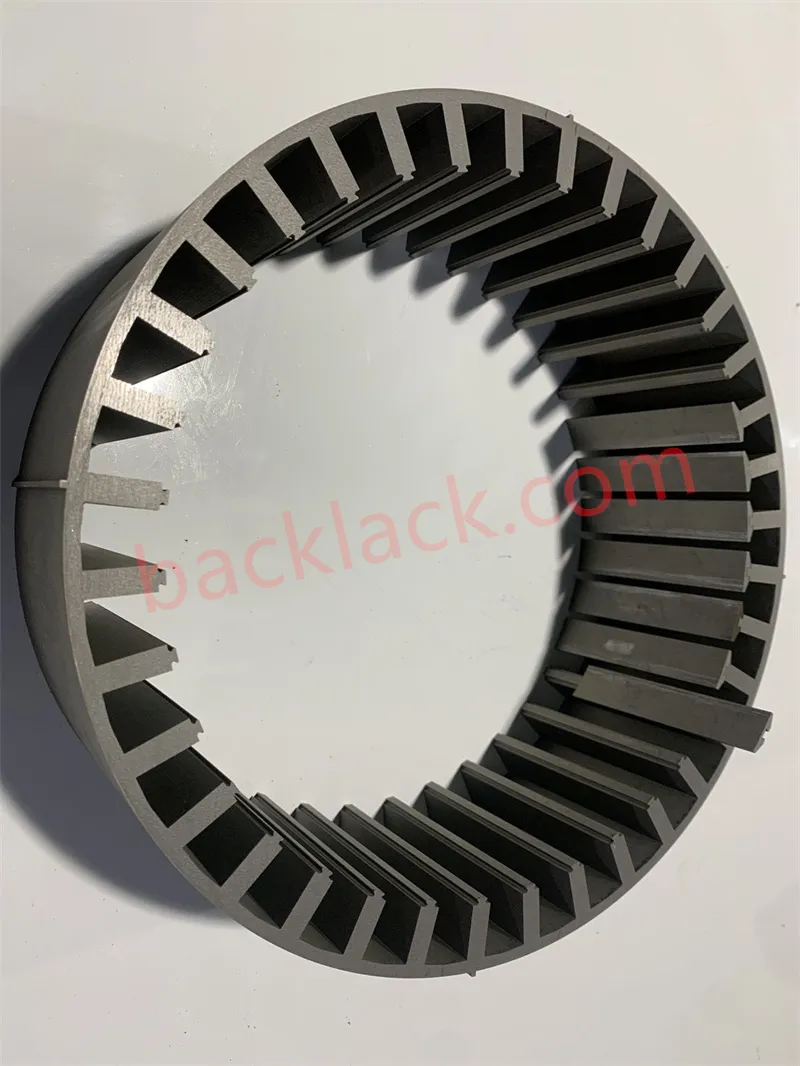

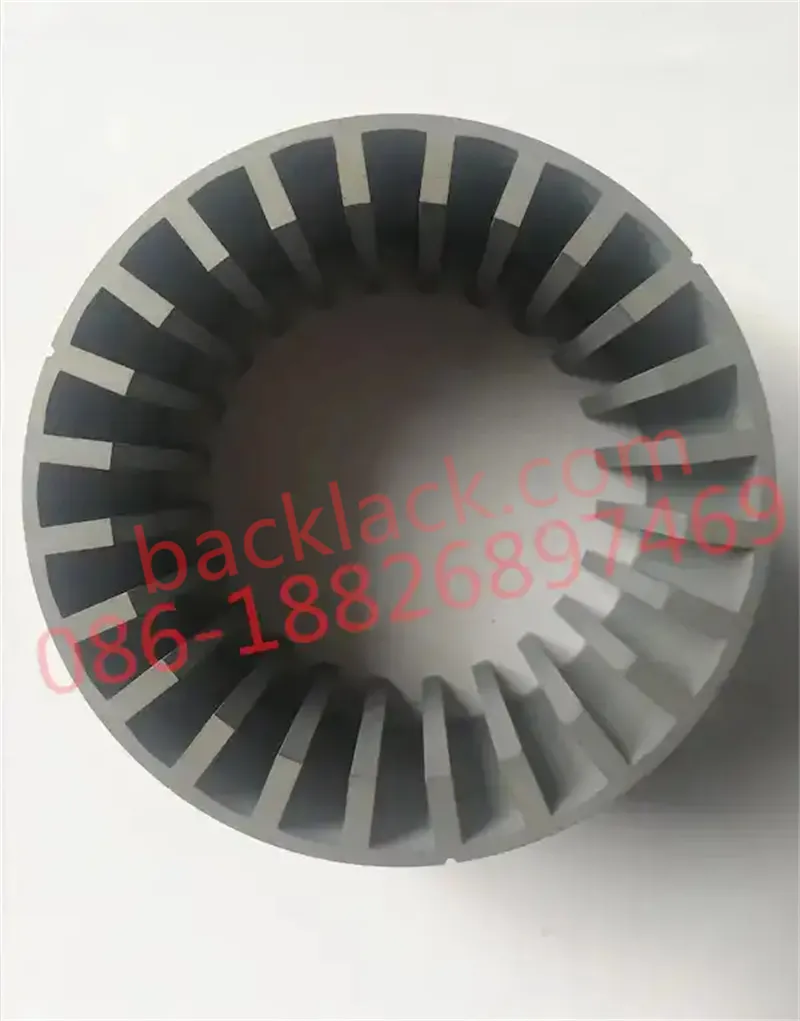

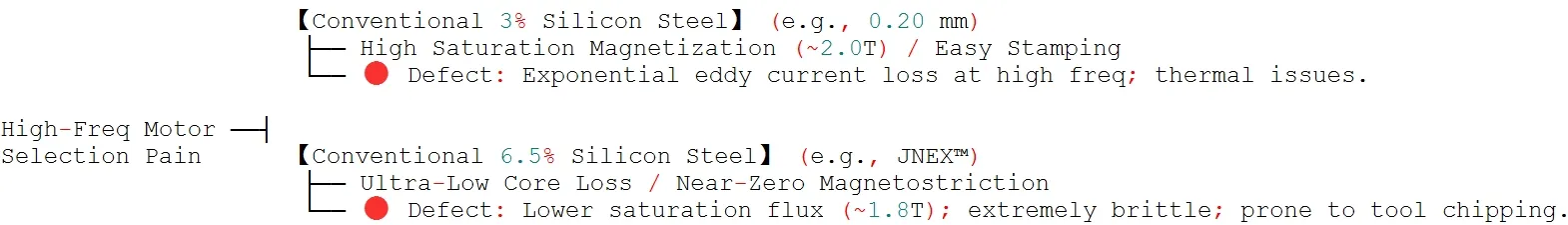

При свръхвисоки скорости на въртене (>10 000 rpm), конвенционалните видове електротехническа стомана са изправени пред сериозни физически ограничения:
- Конвенционална 3% силициева стомана (напр. 0,20 mm): Отлично намагнитване на насищане (~2,0 T) и лекота на щамповане. Въпреки това, при високи честоти, загубата на вихрови токове се увеличава експоненциално, причинявайки сериозни топлинни проблеми и спадове на ефективността.
- Конвенционална 6,5% силициева стомана (напр. JNEX?): Докато еднородният 6,5% Si постига ултра-ниски загуби в сърцевината и почти нулева магнитострикция, нейното намагнитване на насищане пада до ~1,8 T. Освен това, нейната екстремна крехкост прави щамповането или взаимното блокиране на сложни зъбни шлици почти невъзможно без сериозно отчупване на инструмента и напукване на листа.
II. Разбивка на матрицата: JFE Super Core? Четири големи серии
За да отговори на различните изисквания за честота и приложение, JFE Steel разработи четири отделни Super Core? серия, използваща технология за непрекъснато силиконизиране CVD (Chemical Vapor Deposition). Разбирането на тяхното позициониране е от съществено значение за избора на материал:

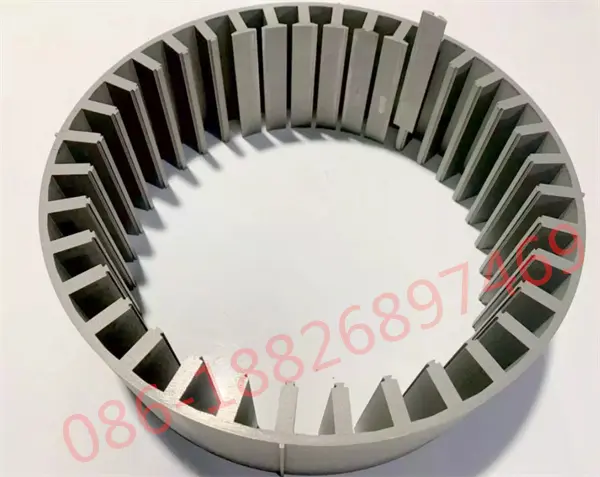

| Материални серии | Профил на концентрация на Si | Намагнитване на насищане B<sub>s</sub> (T) | Основни предимства | Основни приложения | Работоспособност на щамповането |
|---|---|---|---|---|---|
| JNEX? | Еднородно 6,5% Si навсякъде | ~1,80 | Почти нулева магнитострикция, ултраниски загуби | Високочестотни реактори, аудио трансформатори | Твърд (крехък, изисква карбидна матрица) |
| JNHF? | Si-Gradient (High-Freq Optimized) | ~1,90 | Изключително ниска загуба на висока честота, по-добра издръжливост | 10kHz+ реактори, високочестотни силови трансформатори | Среден |
| JNRF? | Gradient Si + Texture Controlled | ~2,00 | Висока плътност на потока (отговаря на 3% Si) + ниски загуби | EV/HEV тягови двигатели, двигатели за дронове, шпиндели | Добър (Поддържа блокиране и сложно щамповане) |
| JNSF? | Si-градиент (оптимизиран за ниска честота) | ~1,95 | Изключително ниска загуба при <400Hz, рентабилно | Индустриални серво мотори, високоефективно оборудване | добре |
III. Микроструктурно отделяне: градиентно разпределение и инженерство на текстури
JFE JNRF? постига двоен пробив на един тънък лист чрез CVD непрекъснато силиконизиране и кристалографска оптимизация на текстурата:
� Дебелина-посока Si градиент
Чрез контролиране на CVD газовата фаза на реакцията и времето на дифузия, повърхностните слоеве достигат ~6,5% Si (високо електрическо съпротивление за блокиране на вихрови токове), докато централната сърцевина поддържа по-ниска концентрация на Si (запазване на пластичност, издръжливост и висока магнетизация).
� Прецизно инженерство на кристалографска текстура
За да се преодолее по-високата загуба на хистерезис, типична за градиентни стомани в диапазона от 50 Hz до 1 kHz, JNRF? включва технология за контрол на текстурата:
- Потискане на вредните зърна: Значително намалява {111} ориентираните зърна, които са вредни за меките магнитни характеристики.
- Подобряване на благоприятните зърна: Увеличава дела на {100} и {110} ориентирани зърна, които се изравняват с осите на лесно намагнитване.
- Краен резултат: Намагнитването на насищане е повишено до 2,0 T (еквивалентно на конвенционалната 3% Si стомана), като същевременно се поддържа ултра ниска загуба в сърцевината при работа с висока честота.
IV. Сравнение на производителността: JNRF? в IPM Traction Motors
Въз основа на официалните тестови данни на JFE за 9 kW, 8-полюсен 48-слотов двигател с вътрешен постоянен магнит (IPM):
| Степен | дебелина (mm) | Наситеност B<sub>s</sub> (T) | Загуба в ядрото W<sub>10/400</sub> (W/kg) | Ефективност при 10 000+ об./мин | Макс. въртящ момент T<sub>max</sub> (N�m) | Възможност за щамповане и заключване |
|---|---|---|---|---|---|---|
| Конвенционален 3% Si (20JNEH1500) | 0.20 | 2.0 | ~12.5 | По-ниска (Голяма топлинна загуба) | 10.8 <em>(Базова линия)</em> | Отлично |
| High-Si градиент (10JNHF600) | 0.10 | 1.9 | ~10.1 | Висок (>95%) | 9,9 <em>(8,3% спад)</em> | осъществимо; Необходим е стриктен контрол на процепа |
| Градиент с висок поток (10JNRF) | 0.10 | 2 | ~7,5 | Ултра-висок (>95%) | 10,7 <em>(Равно на 3% Si)</em> | Отлично; поддържа сложни слотове и взаимно заключване |
Ключов извод: 10JNRF поддържа >95% ефективност при скорости над 10 000 об/мин, без да жертва върховия въртящ момент, осигурявайки идеалния баланс между висок въртящ момент и висока ефективност.
5. Насоки за производство и обработка от Youyou Company
За пълно преобразуване на свойствата на суровините в превъзходни завършени моторни ядра, Youyou Company препоръчва следните стандарти за обработка:

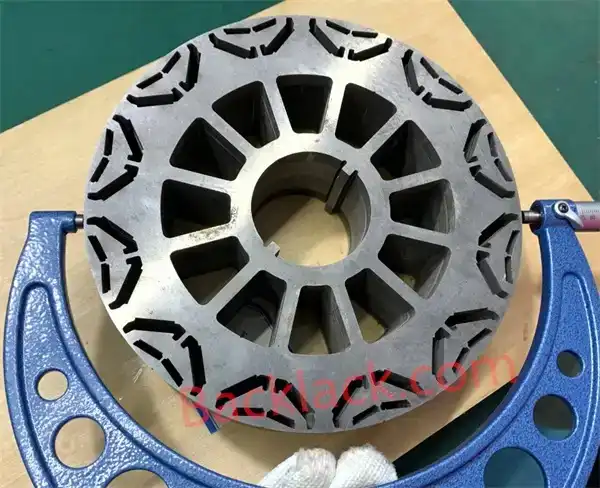

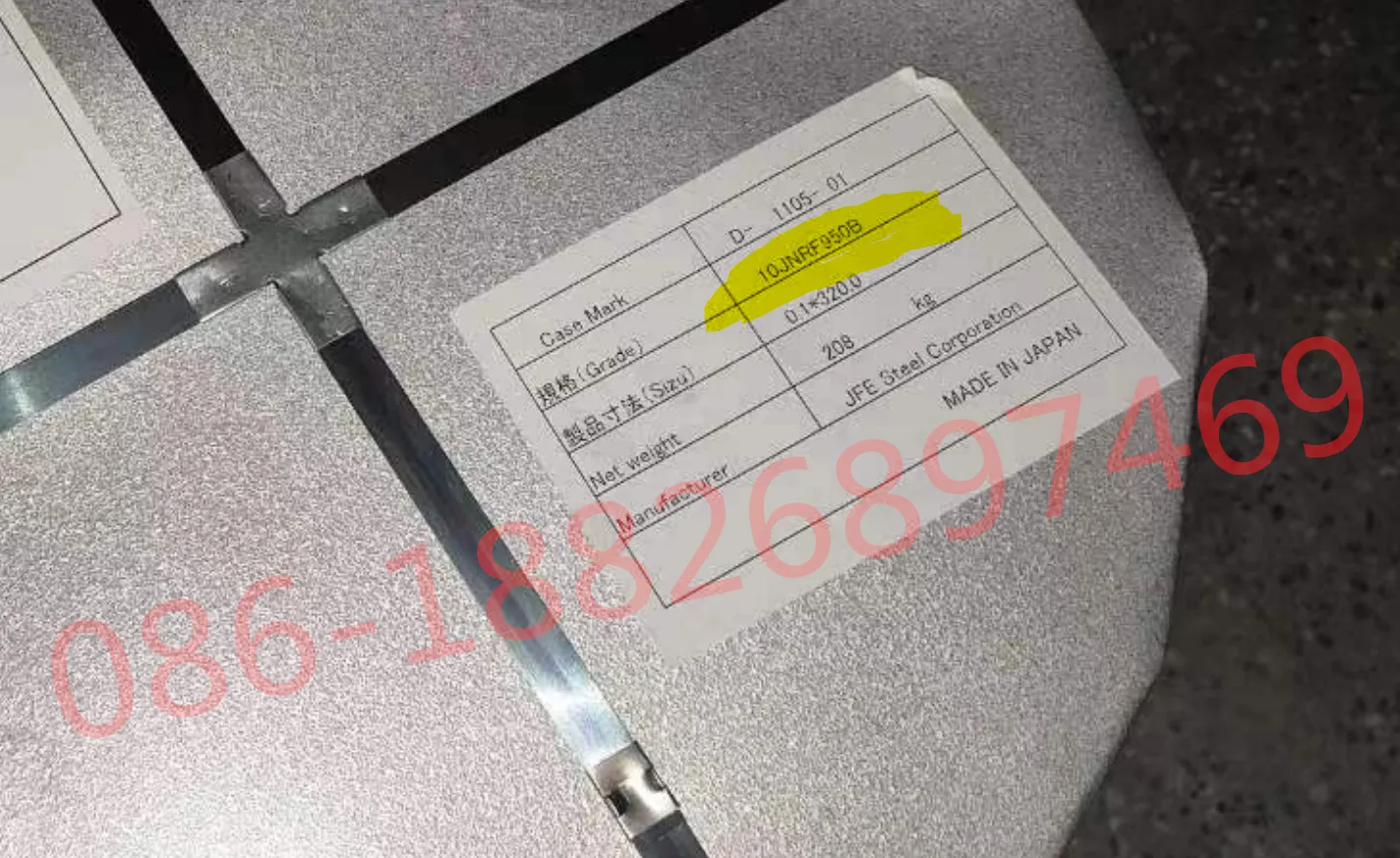

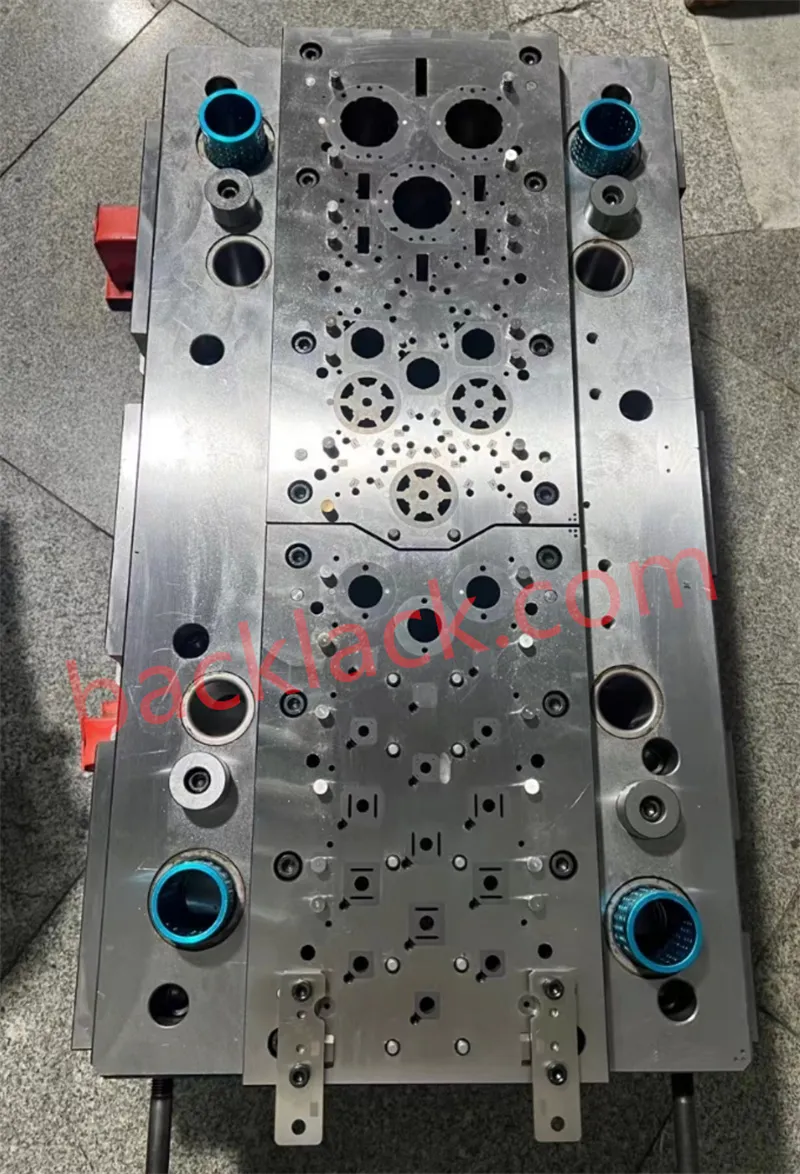

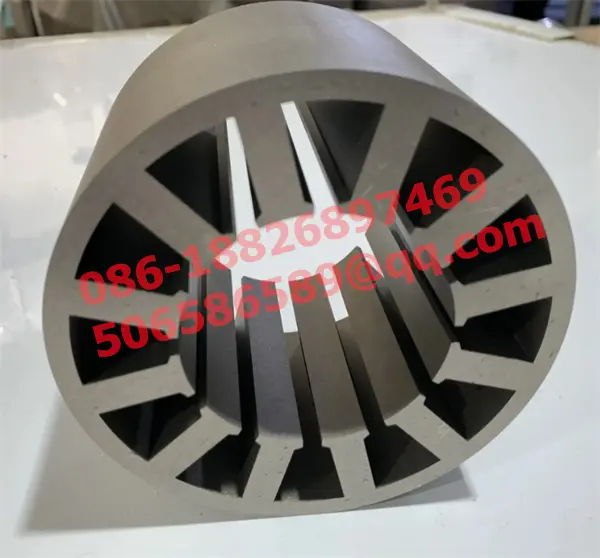

A. Прецизно нарязване и щамповане
- Твърдосплавна инструментална екипировка: Поради по-високата повърхностна твърдост на Si-градиентната стомана, първокласните матрици от волфрамов карбид са задължителни.

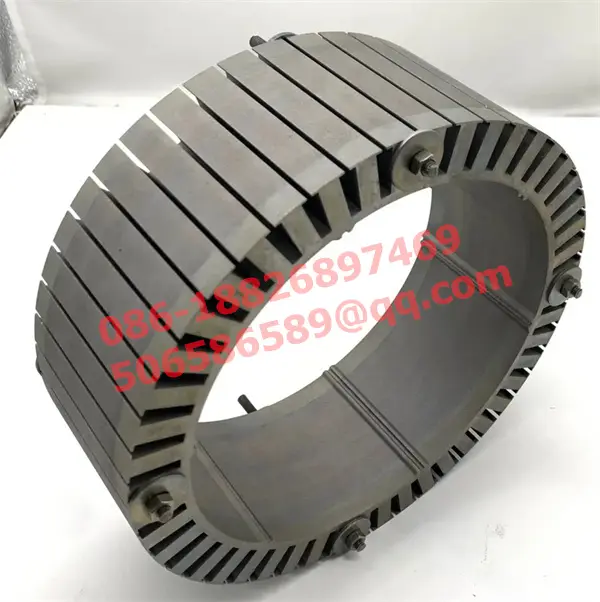

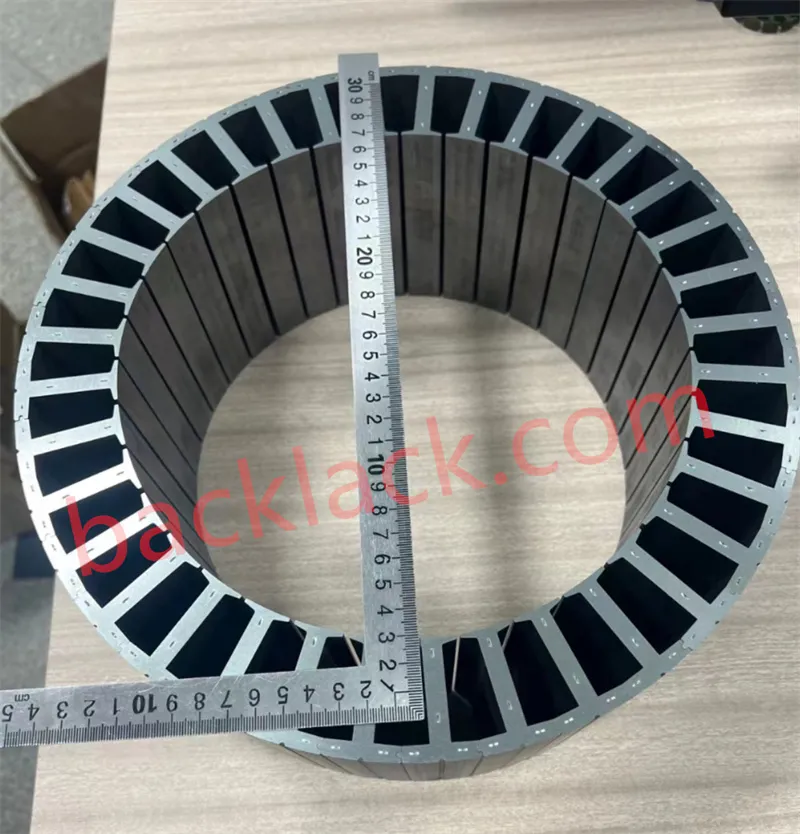

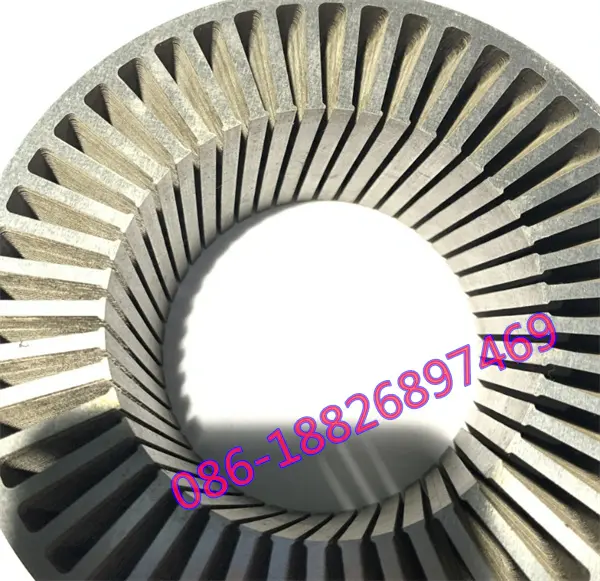

- Изключително тънка междина на матрицата: За листове с дебелина 0,10 mm (<code>10JNRF</code>), хлабината на матрицата трябва да се поддържа в рамките на 5% до 8% от дебелината на листа, за да се контролират височини на ръбовете под 0,003 mm.

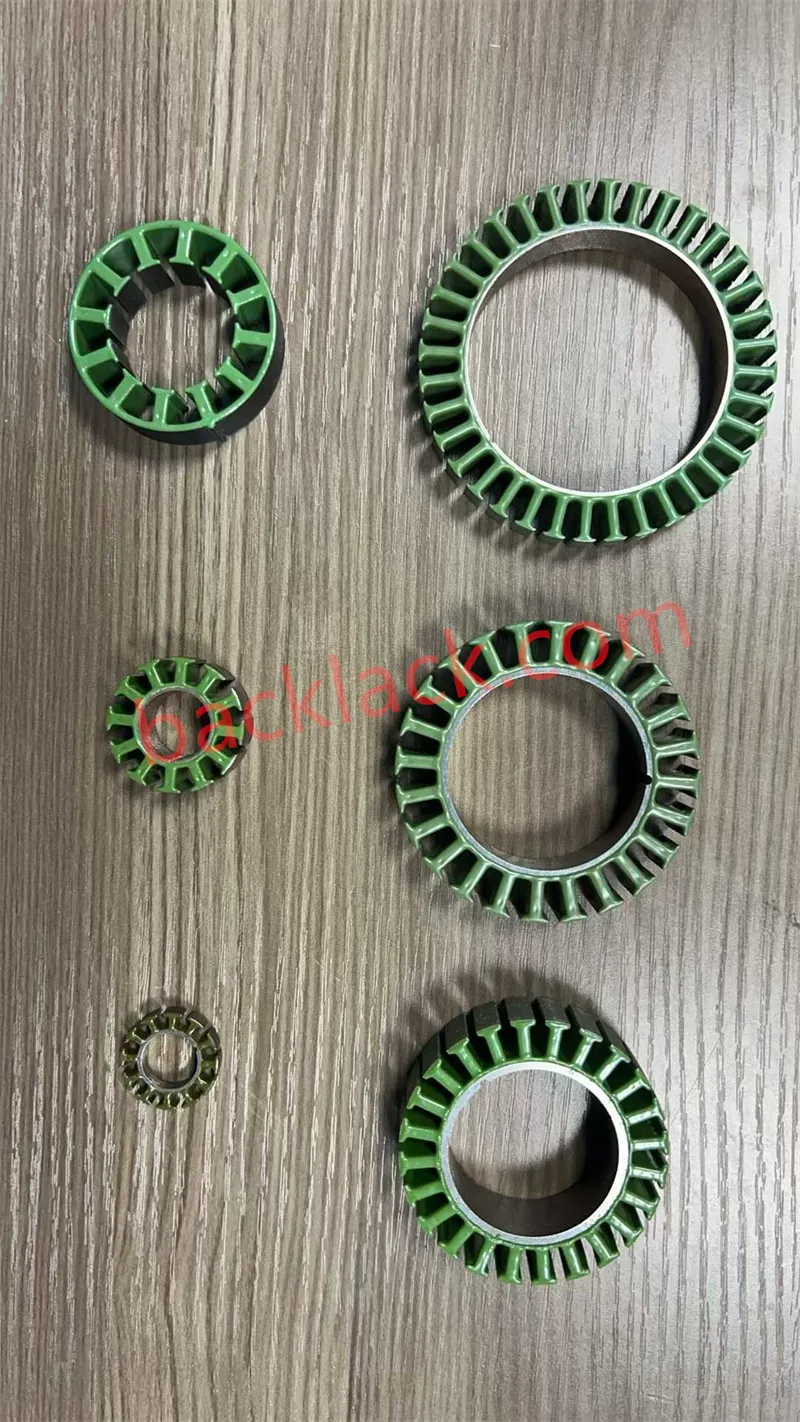

B. Методи на ламиниране: Заключване срещу хлабина (самозалепване)

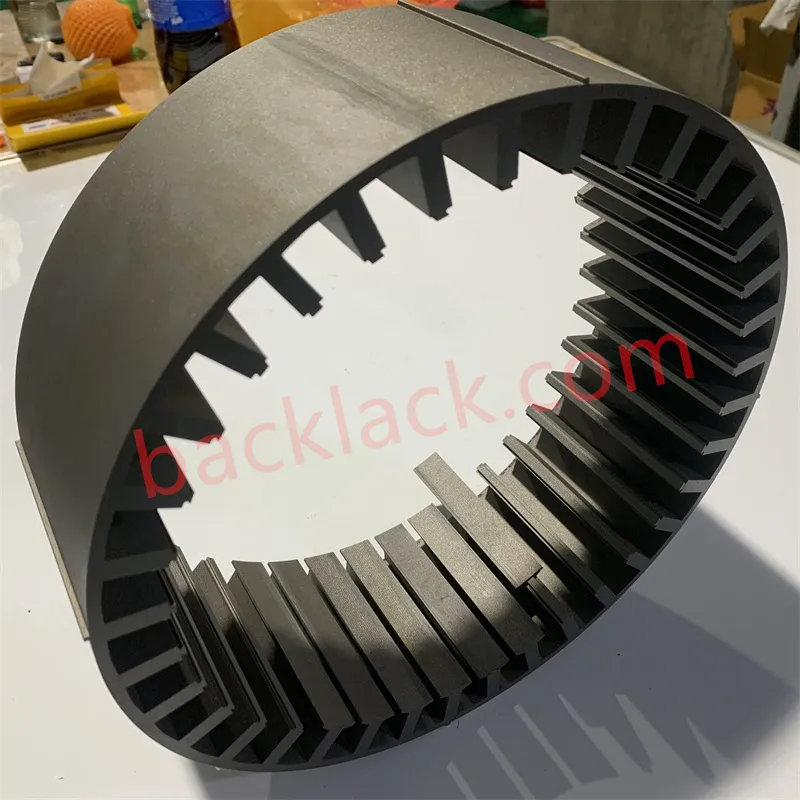

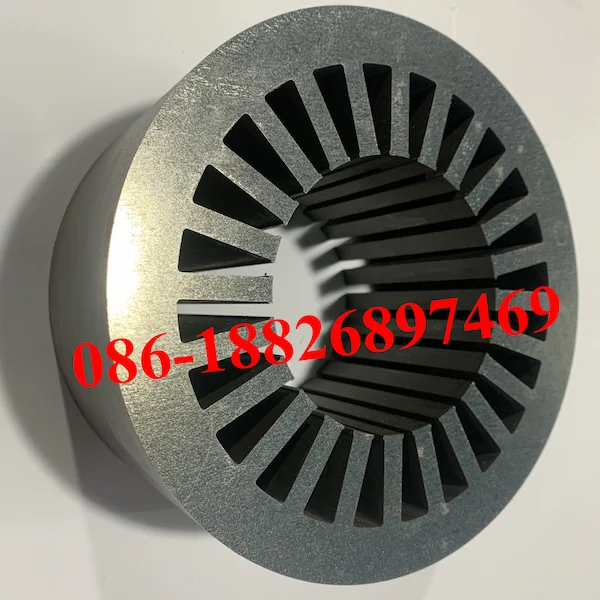

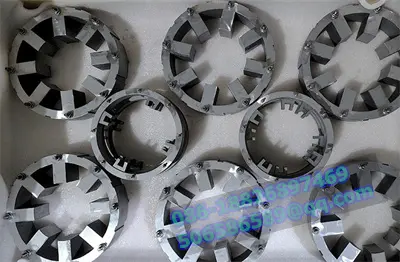

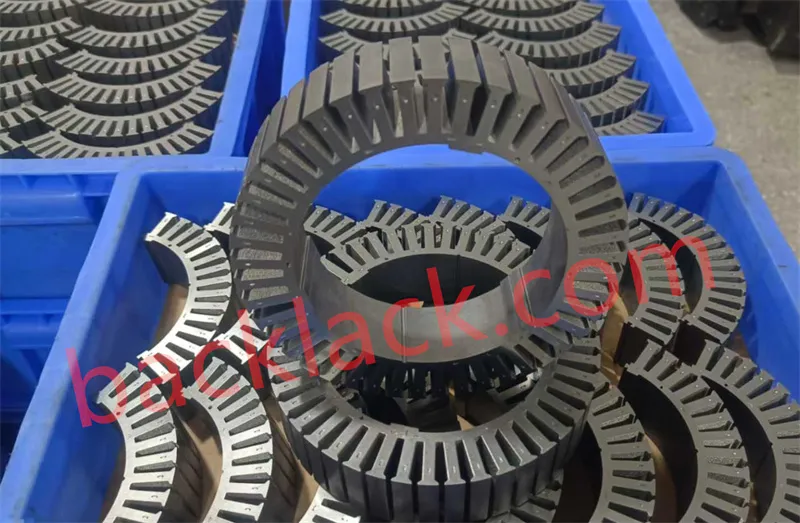

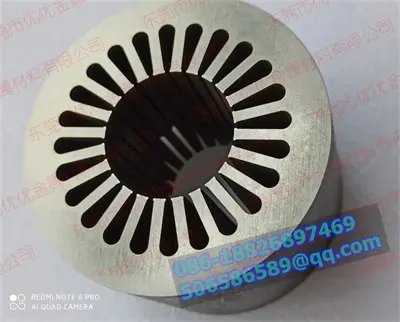

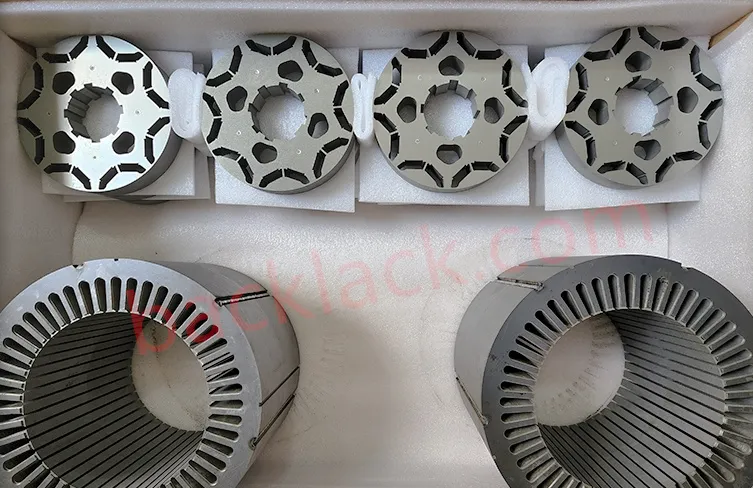

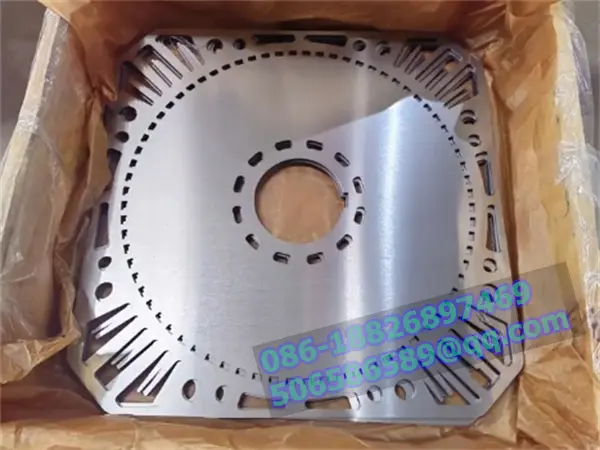

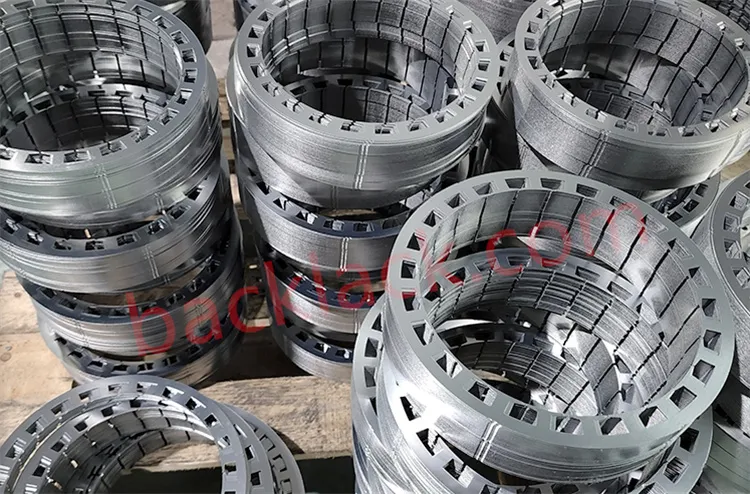

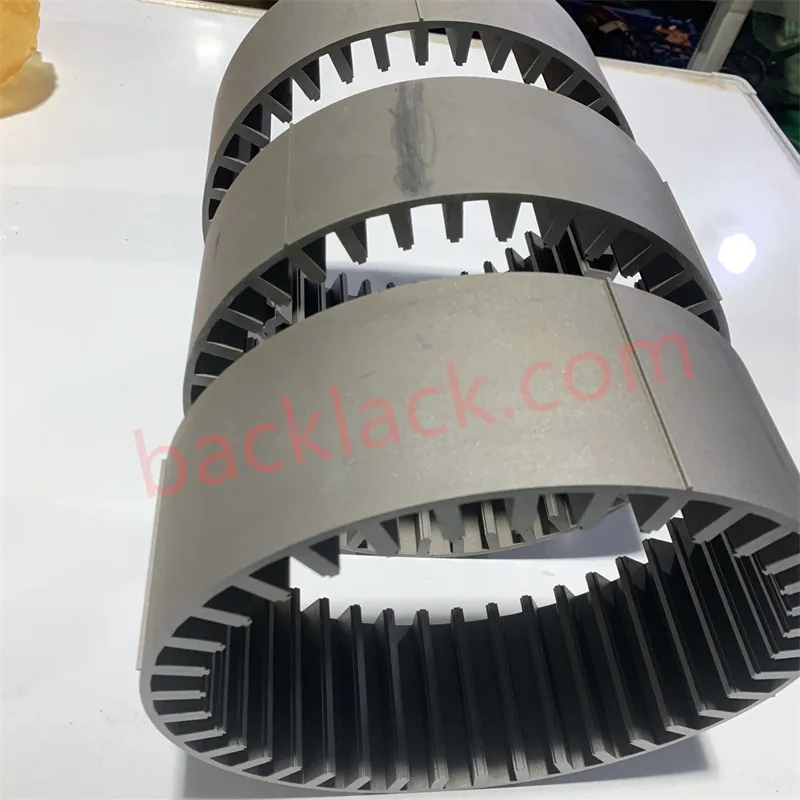

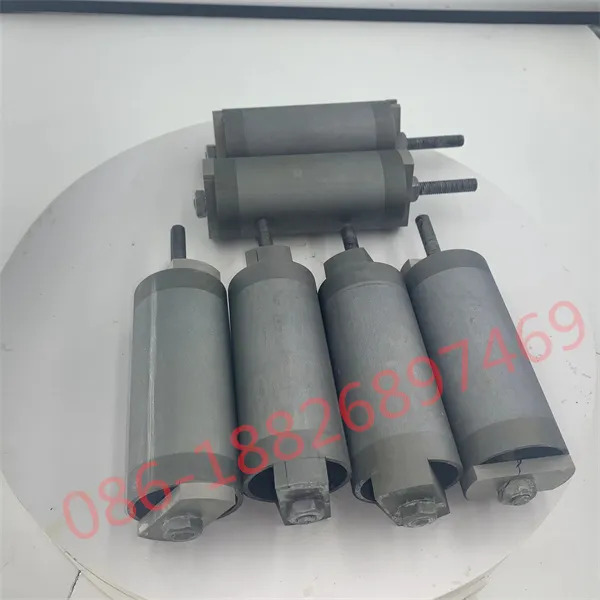

Докато JNRF? притежава достатъчно пластичност, за да поддържа конвенционално блокиране, Backlack (самозалепващ се лак) силно се препоръчва за максимална магнитна ефективност:
- Нулево магнитно късо съединение: Елиминира нитове, заварки и блокиращи прорези, които създават локални вериги на вихрови токове и концентрация на напрежение.
- Подобрена структурна здравина: Напълно свързаните ламинации намаляват NVH (шум, вибрации и грубост) при работа с висока честота.

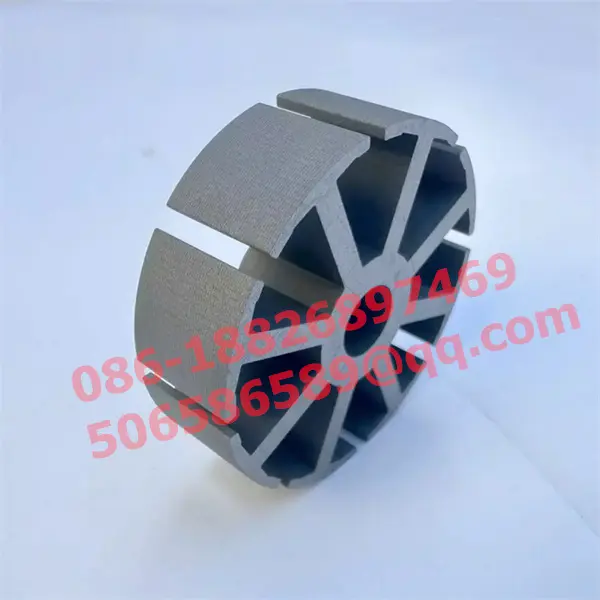

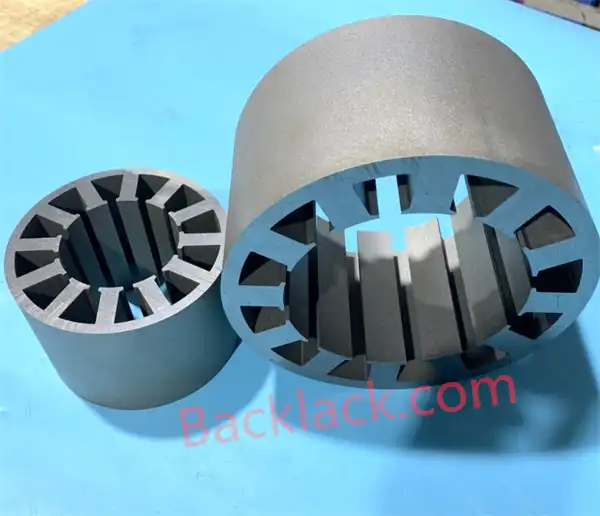

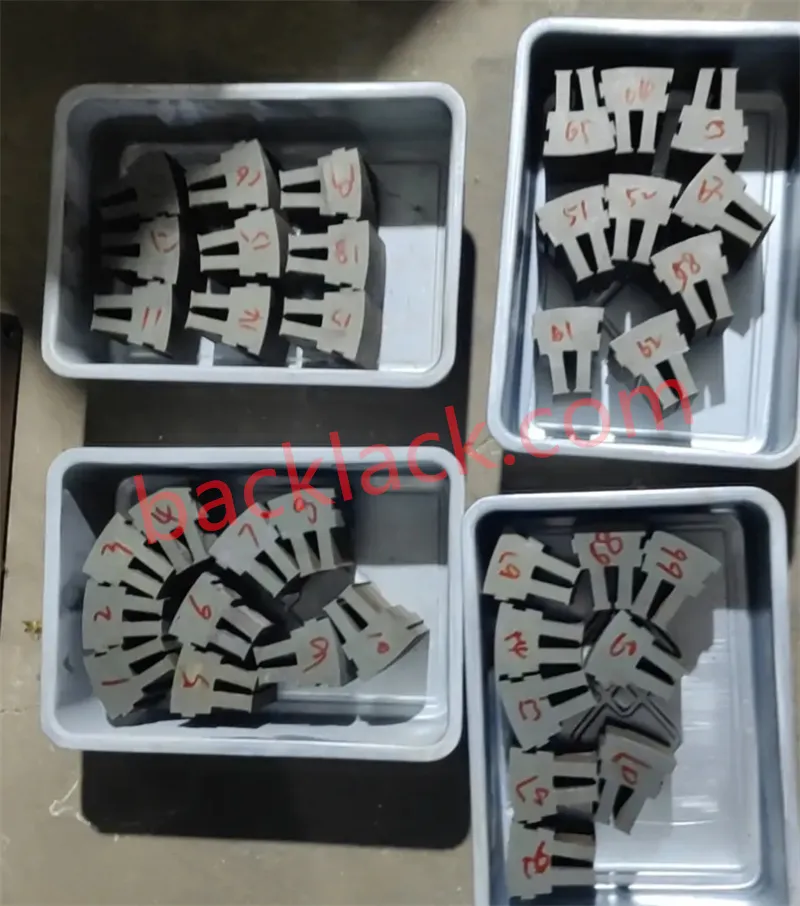

- Висок коефициент на ламиниране: Поддържа коефициент на наслагване над 95% дори за ултратънки ламинации от 0,10 mm без изкривяване на листа.
За компанията YouYou
Като специализиран производител на високопрецизни стекове за ламиниране на двигатели и сърцевини на високочестотни реактори в Китай, YouYou Company предоставя най-съвременни услуги за прецизно щамповане, 0,10 mm ултратънко самозалепващо се (Backlack) ламиниране и градиентна обработка на стомана с високо съдържание на силиций (JNRF/JNHF/JNEX). Ние предоставяме на глобални производители на оригинално оборудване и Tier-1 доставчици цялостни меки магнитни решения, вариращи от избор на материал и бързо прототипиране на статор/ротор на мотор или блоково ядро с множество междини (EDM с микропроводник / самозалепване) до автоматизирано производство с нулеви загуби в сърцевината и максимален въртящ момент.

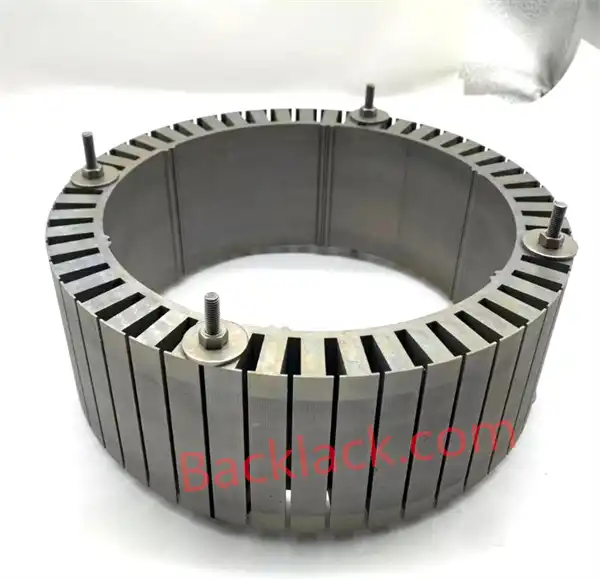

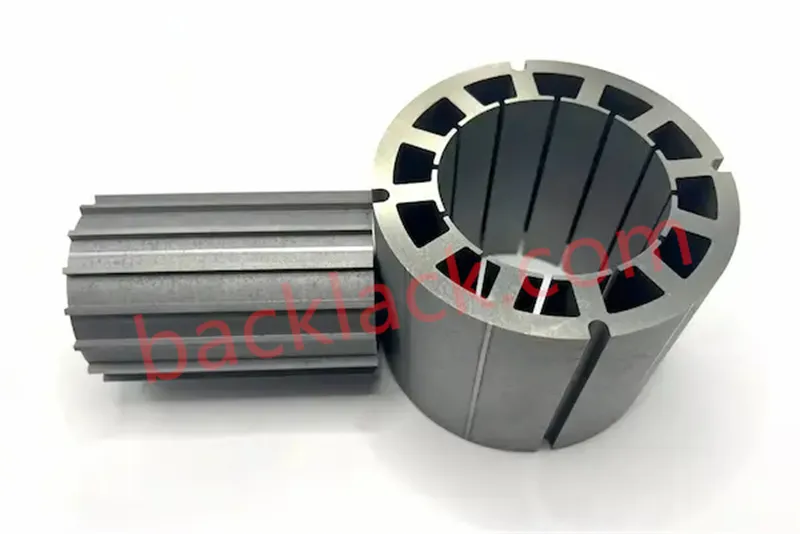

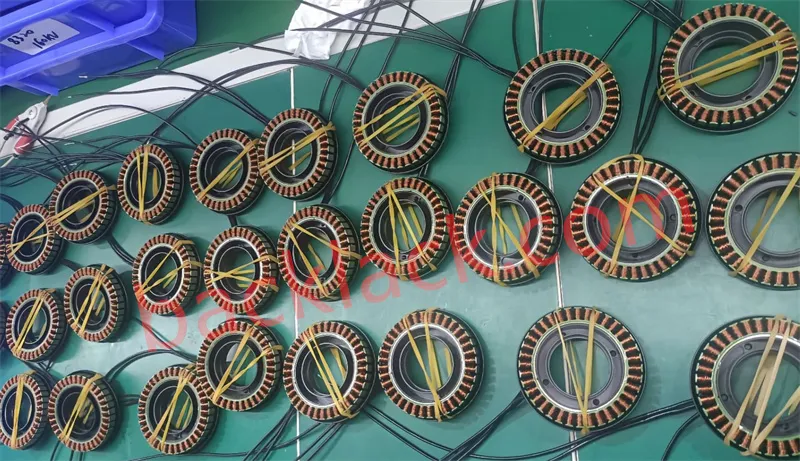

Разработване на електродвигатели от следващо поколение, задвижване на дронове или прецизна медицинска роботика? Свържете се с нашия инженерен екип за JNRF? прототипиране на проби, изпитания за свързване на Backlack и оптимизиране на магнитната сърцевина.
Готови ли сте да надстроите своя дизайн на двигателя и ядрото?
Услуги: прецизно щамповане на JNRF/JNHF High-Flux Si-градиентна стомана и меки магнитни сплави, Backlack Self-Bonding Lamination, персонализирани високоскоростни моторни статори/ротори и високочестотни реакторни блокови ядра
