Egyedi állórész-laminálás: A nagy teljesítményű elektromos motorok rejtett teljesítménye

Az állórészek laminálásának megértése: A motor hatékonyságának alapja

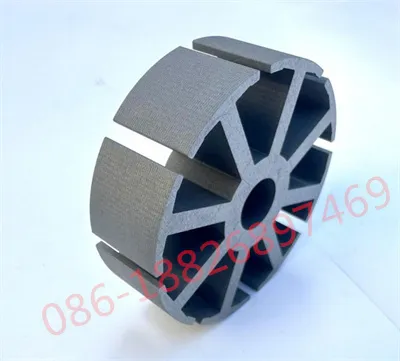

Mielőtt megvizsgálná az egyedi megoldások előnyeit, elengedhetetlen megérteni, hogy mi az állórész laminálása, és miért fontosak. Az állórész az elektromos motor állórésze, amely tekercseket tartalmaz, és létrehozza a motor működéséhez szükséges mágneses teret. A laminátumok vékony elektromos acéllemezek, amelyek egymásra halmozva alkotják az állórész magját, és kialakításuk közvetlenül befolyásolja:

• Mágneses hatásfok: Milyen hatékonyan irányítja a mag a mágneses fluxust
• Vasveszteség: Az örvényáramok és a hiszterézis következtében hőként elveszett energia
• Hőkezelés: Hőelvezetési képességek működés közben
• Mechanikai integritás: Szerkezeti stabilitás nagy sebességű forgás és vibráció mellett
• Gyártási precizitás: Tűrésszabályozás és összeszerelési kompatibilitás

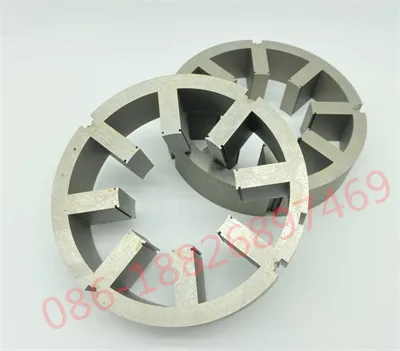

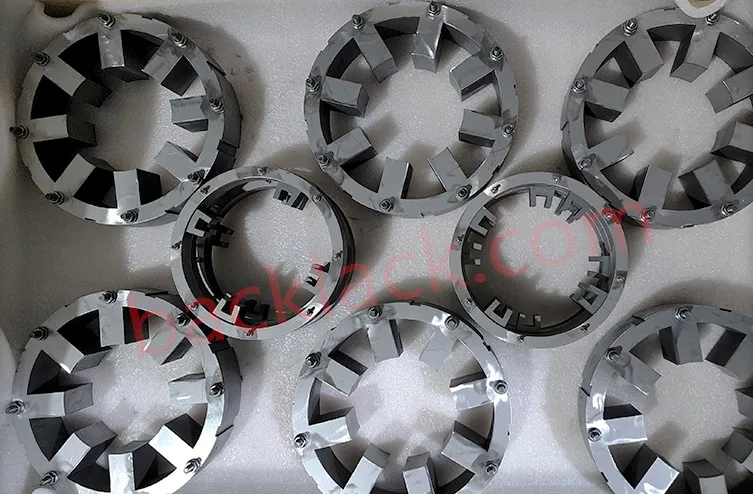

Egyedi és szabványos állórész-laminálások: a teljesítmény összehasonlítása

A motortervezők egyik legkritikusabb döntése az, hogy szabványos vagy egyedi állórész-laminálást alkalmazzanak. Bár a szabványos alkatrészek kezdetben költséghatékonynak tűnhetnek, gyakran veszélyeztetik a teljesítményt, a hatékonyságot és a hosszú távú megbízhatóságot. Az alábbiakban egy részletes összehasonlítás látható, amely rávilágít arra, hogy a testreszabás miért teljesít folyamatosan felül az általános megoldásoknál:

Teljesítménytényező	Egyedi állórész laminálások	Szabványos állórész laminálások	A motor teljesítményére gyakorolt hatás
Anyag kiválasztása	Prémium minőségű elektromos acél (0,1 mmC0,35 mm), amorf ötvözetek vagy speciális mágneses anyagok meghatározott frekvencia- és teljesítményigények alapján	Általános elektromos acél (általában 0,5 mm+), korlátozott anyagválaszték	Az egyedi anyagok 30C50%-kal csökkentik a vasveszteséget, jelentősen javítják a hatékonyságot és csökkentik a hőtermelést

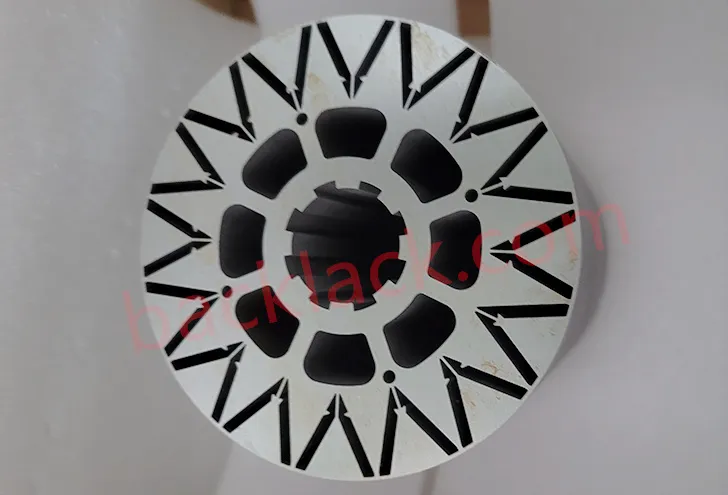

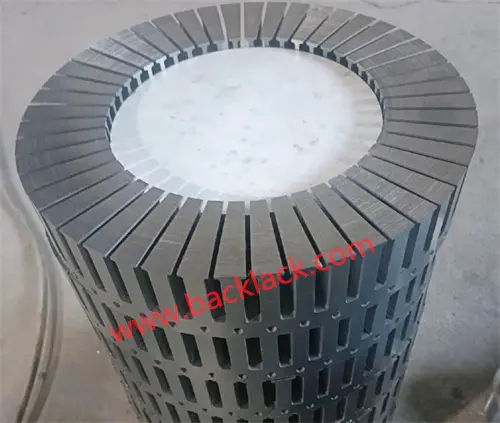

Geometriai pontosság	Szűk tűrések (�0,01 mm), optimalizált nyílásgeometria, egyedi kötegmagasságok és precíz igazítási funkciók	Laza tűrések (�0,1 mm), általános nyíláskialakítások, szabványos méretek	A precíziós tervezés maximalizálja a mágneses fluxus sűrűségét, csökkenti a fogazási nyomatékot és biztosítja a zökkenőmentes összeszerelést

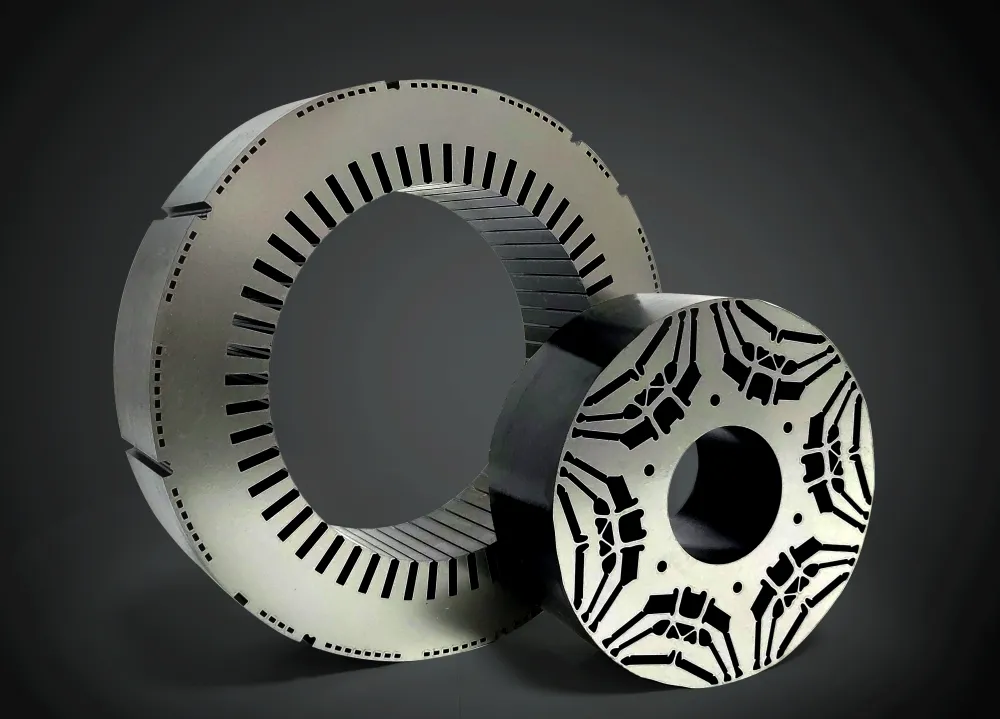

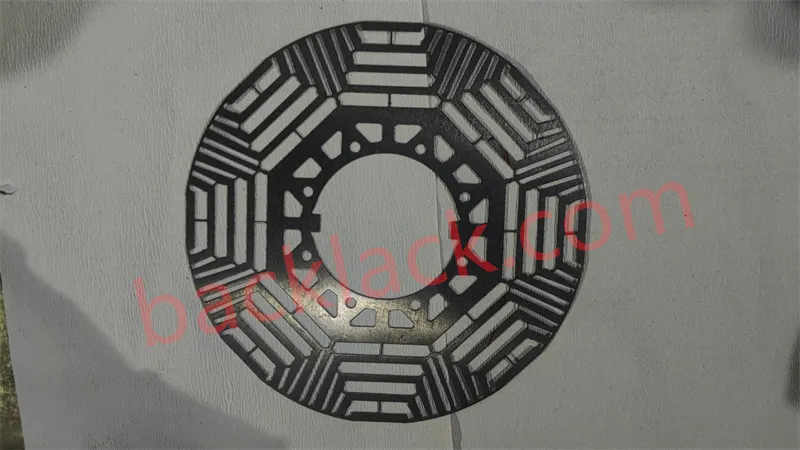

Vasveszteség optimalizálása	Minimálisra csökkenti az örvényáram- és hiszterézisveszteséget az anyagválasztás, a laminálási vastagság optimalizálása és a fejlett lágyítási eljárások révén	Magasabb eredendő veszteségek a vastagabb anyagok és a szuboptimális feldolgozás miatt	Az alacsonyabb veszteségek 15C25%-kal jobb hatásfokot, hosszabb akkumulátor-élettartamot és csökkentett hűtési igényt jelentenek

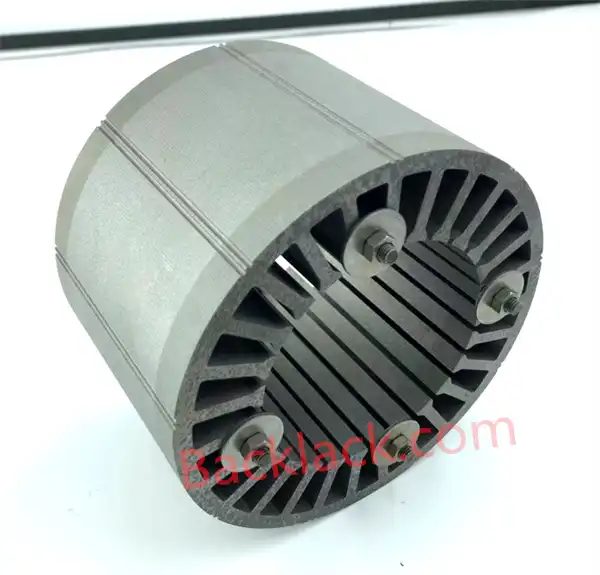

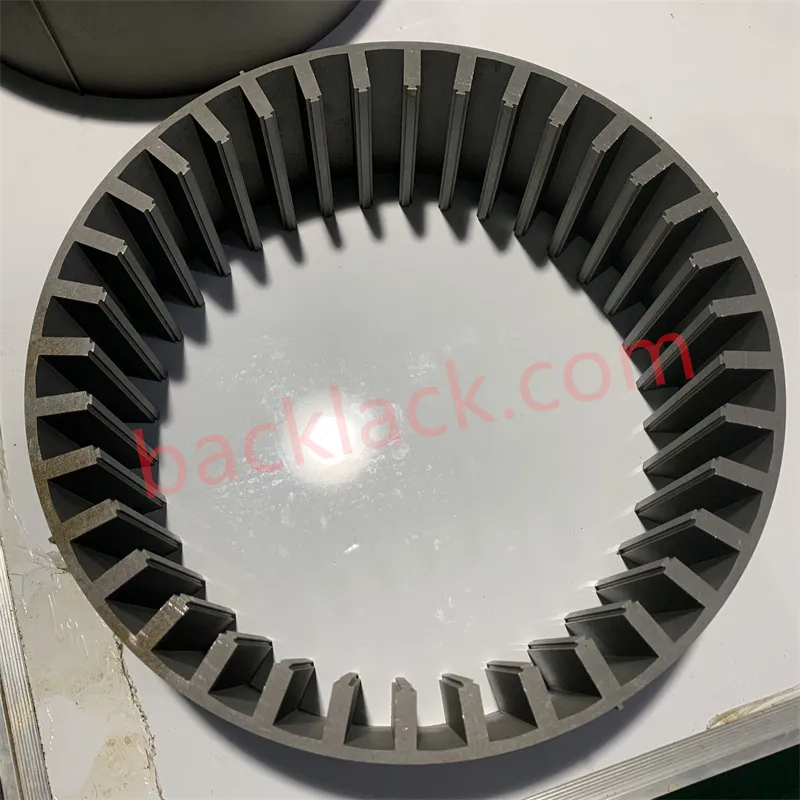

Hőteljesítmény	Optimalizált hőpályák, integrált hűtési funkciók és kiváló hővezető képességű anyagok	Alapvető termikus kialakítás, korlátozott hőelvezetési képesség	A jobb hőkezelés nagyobb folyamatos teljesítményt és hosszabb élettartamot tesz lehetővé

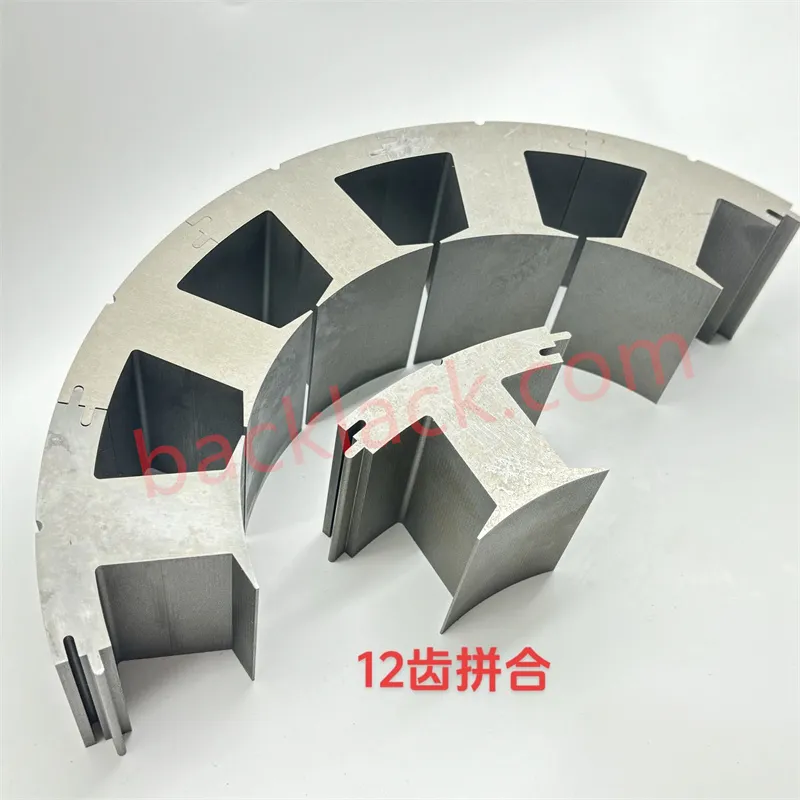

Környezeti Ellenállás	Speciális bevonatok (epoxi, elektroforetikus vagy speciális kezelések) a korrózióállóság, a nedvességvédelem és a vegyszerállóság érdekében	Alapbevonat vagy nincs védőbevonat	Fokozott tartósság zord környezetben (tengeri, mezőgazdasági, ipari környezetben)
Alkalmazás-specifikus tervezés	Egyedi motortípusokhoz (BLDC, PMSM, indukció), működési feltételekhez és teljesítménycélokhoz szabva	Egy méretben használható megközelítés kompromisszumokkal minden alkalmazásban	Optimalizált teljesítmény a rendeltetésszerű használathoz, maximalizálja a teljesítménysűrűséget és a hatékonyságot

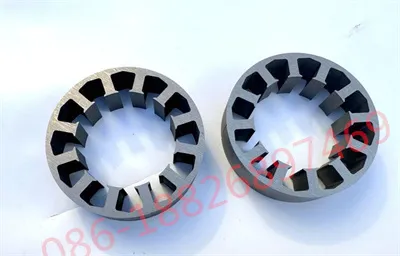

Fejlett gyártási technológiák egyedi állórész-laminálásokhoz

A gyártási folyamat döntő szerepet játszik az egyedi állórész-laminálások minőségének és teljesítményének meghatározásában. A vezető gyártók számos fejlett technológiát alkalmaznak a pontosság és következetesség biztosítása érdekében:

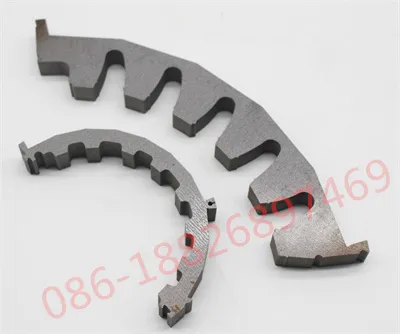

1. Lézeres vágási technológia

   A lézervágás páratlan pontosságot kínál összetett geometriák és szűk tűrések esetén. A mikron szintű pontossággal a lézervágás kiküszöböli a mechanikai igénybevételt és a sorját, amely ronthatja a mágneses teljesítményt. Ez a technológia különösen értékes prototípus-készítésnél és kis-közepes volumenű gyártásnál, ahol a bélyegzés szerszámköltségei túl magasak lennének.

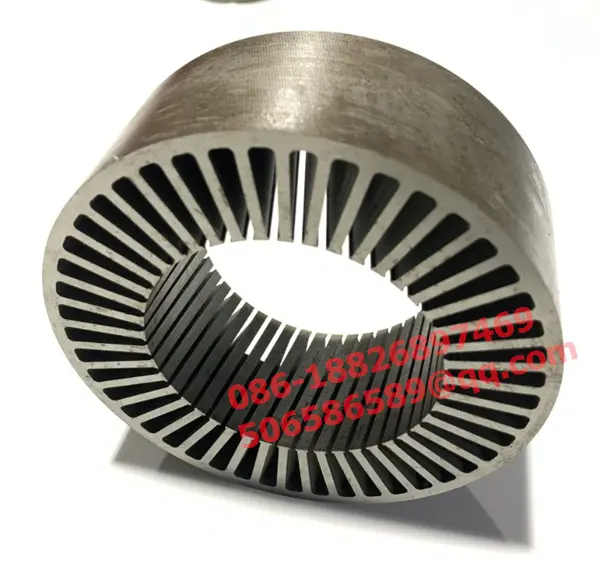

2. Nagy pontosságú bélyegzés

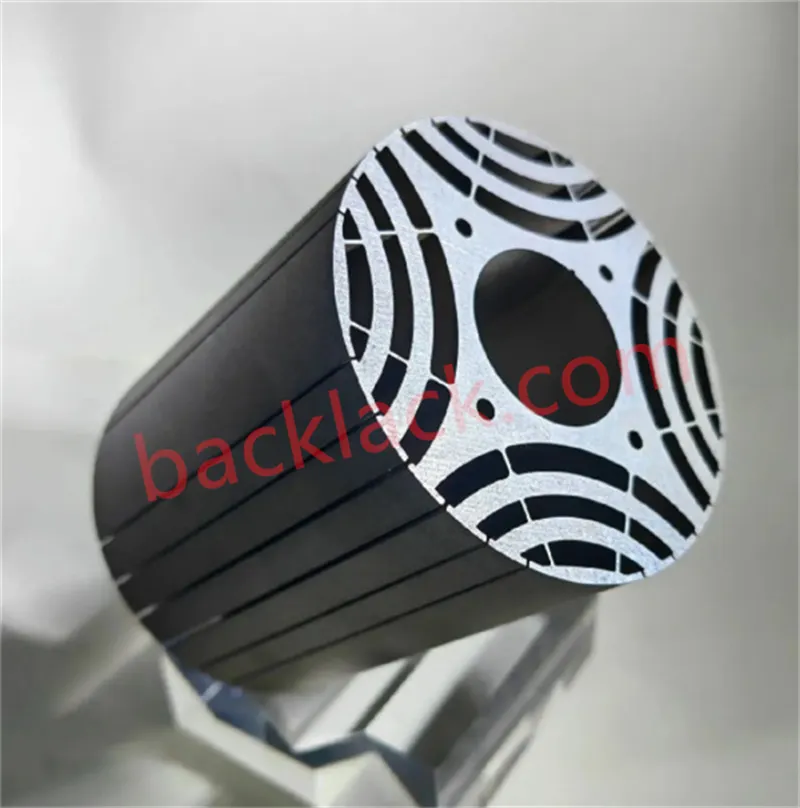

   A nagy volumenű gyártáshoz a precíziós bélyegzés fejlett szerszámtechnológiával egyenletes minőséget és költséghatékony gyártást biztosít. A modern bélyegzőprések 0,01 mm-es tűréshatárt érnek el, és akár 0,1 mm vastagságú ultravékony anyagokat is képesek kezelni, lehetővé téve a nagyfrekvenciás, alacsony veszteségű laminálások készítését.

3. Automatizált halmozás és ragasztás

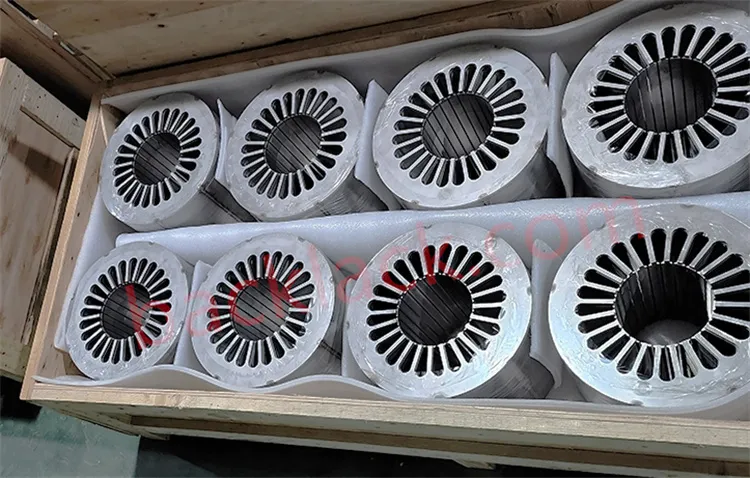

   A halmozási folyamat kritikus fontosságú az igazítás fenntartása és a laminálások közötti légrés minimalizálása szempontjából. Az automatizált rakodórendszerek tökéletes igazítást biztosítanak, míg a fejlett ragasztási technikák – beleértve az önkötő anyagokat, az epoxi impregnálást és a hegesztést – szerkezeti integritást biztosítanak a mágneses teljesítmény veszélyeztetése nélkül.

4. Speciális bevonattechnológiák

   A védőbevonatok elengedhetetlenek a környezeti ellenállás és az elektromos szigetelés szempontjából. A modern bevonattechnológiák a következők:

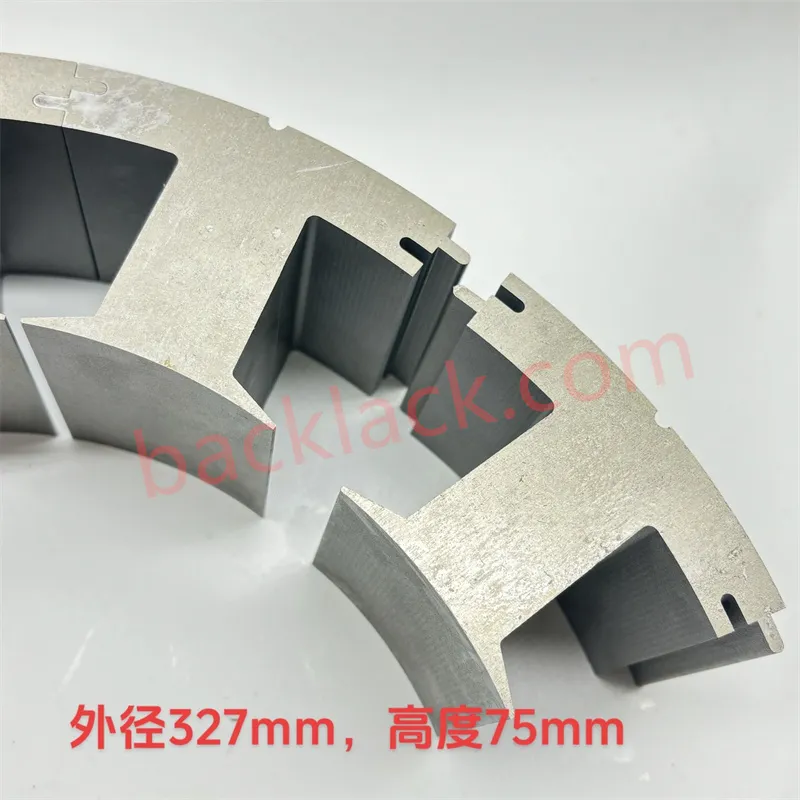

   • Epoxi porbevonat: Kiváló korrózióállóságot és hőstabilitást biztosít

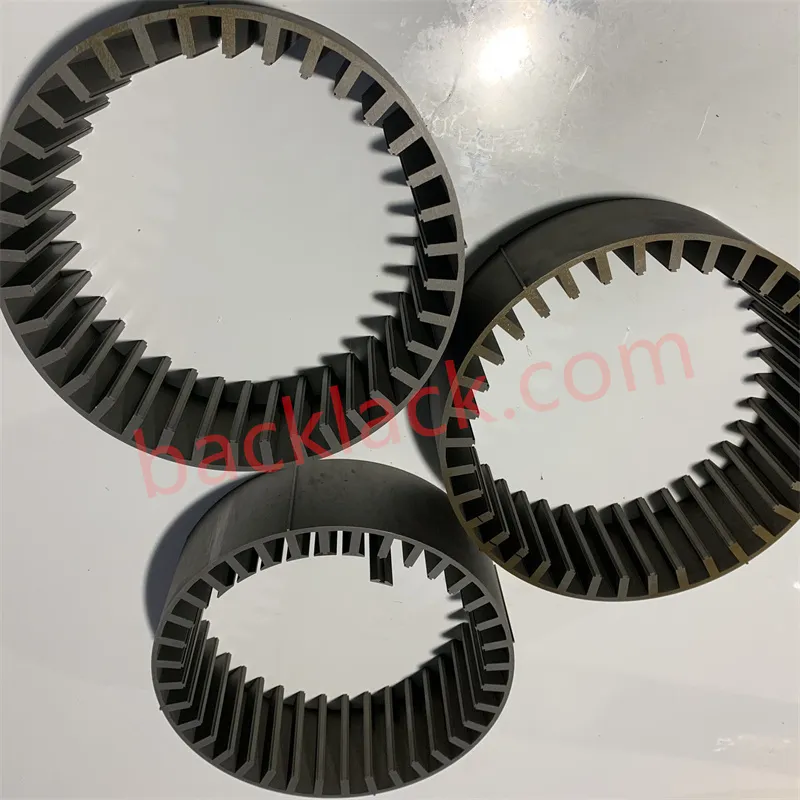

   • Elektroforetikus leválasztás: Egységes, lyukmentes bevonatokat hoz létre összetett geometriákon is
   • Önkötő bevonatok: Nincs szükség külön ragasztási eljárásokra, miközben elektromos szigetelést biztosítanak

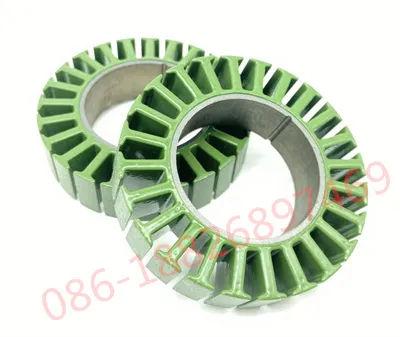

   • Kerámia bevonatok: Kiváló hővezető képességet és magas hőmérsékleti ellenállást biztosítanak

Anyagtudomány: A megfelelő alapanyag kiválasztása

A mag anyagának megválasztása jelentősen befolyásolja a motor teljesítményét, hatékonyságát és költségét. Íme egy átfogó összehasonlítás az egyedi állórész-laminálásoknál leggyakrabban használt anyagokról:

Alapanyag	Vastagsági tartomány	Vasveszteség (W/kg @ 50Hz)	Relatív költség	Legjobb alkalmazások

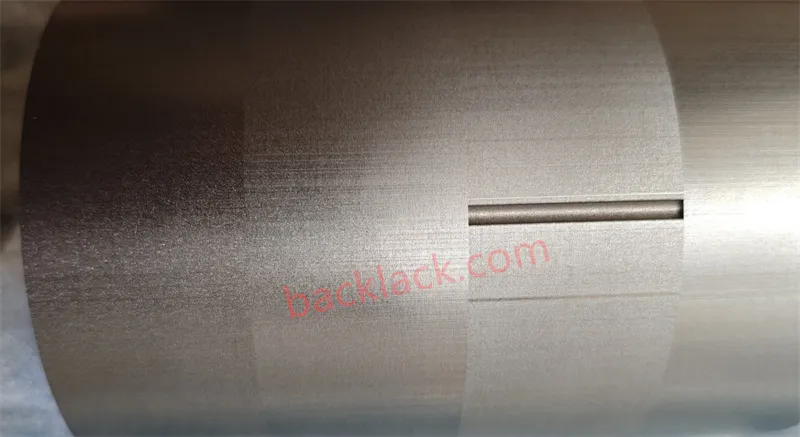

Kiváló minőségű szilikon acél	0,1 mm C 0,35 mm	1,8 C 3,5	$$	Általános célú motorok, ipari hajtások, fogyasztói készülékek
Ultra vékony szilikon acél	0,05 mm C 0,1 mm	0,8 C 1,8	$$$$	Nagyfrekvenciás motorok (>1kHz), repülőgép-alkalmazások, prémium elektromos járművek
Amorf ötvözetek	0,025 mm C 0,03 mm	0,3 C 0,8	$$$$$	Ultra-nagy hatásfokú alkalmazások, transzformátormagok, speciális ipari motorok
Lágy mágneses kompozitok (SMC)	N/A (3D öntött)	2,0 C 4,0	$$$	Komplex 3D geometriák, axiális fluxusmotorok, izotróp mágneses tulajdonságokat igénylő alkalmazások

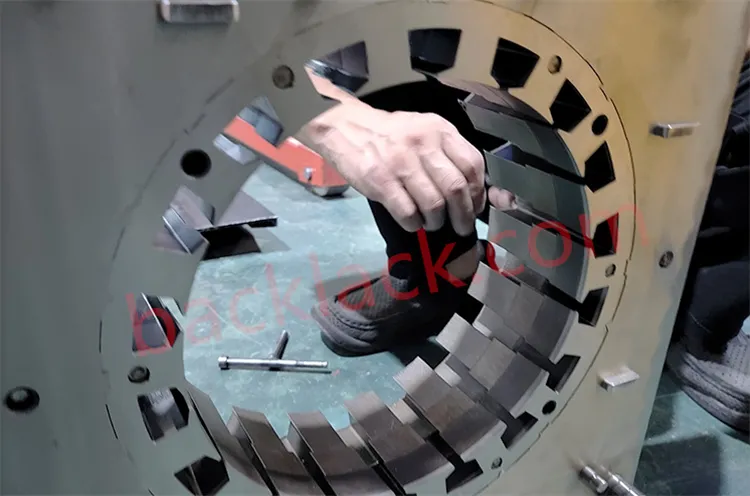

Kobalt-vas ötvözetek (Hiperco/VACODUR)	0,1 mm C 0,5 mm	3,0 C 6,0	$$$$$	Nagy telítettségű alkalmazások, repülési, védelmi, orvosi eszközök

Ipari alkalmazások: ahol az egyedi állórész-laminálás a különbséget jelenti

1. Nagy teherbírású drónok és UAV-k

   A nehézemelő drónokhoz kivételes teljesítménysűrűségű, hatékonyságú és megbízható motorokra van szükség. Az egyedi állórész-laminálások lehetővé teszik, hogy ezek a motorok 25-35%-kal nagyobb nyomatékot adjanak a méret vagy a tömeg növelése nélkül, miközben a hatékonyságot folyamatosan nagy terhelés mellett is 90% felett tartják.

2. Elektromos járművek

   Az elektromos járművek vontatómotorjai a legmagasabb szintű hatékonyságot, teljesítménysűrűséget és hőkezelést követelik meg. Az ultravékony anyagokkal (0,1 mmC0,2 mm) és a fejlett hűtési integrációval ellátott egyedi laminálások lehetővé teszik, hogy a motorok 95% feletti hatékonyságot érjenek el, miközben szigorú csomagolási korlátok közé illeszkednek.

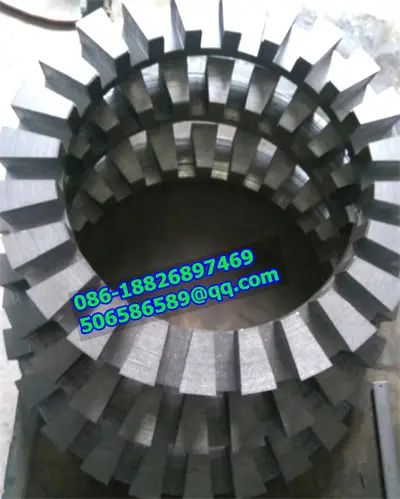

3. Ipari automatizálás

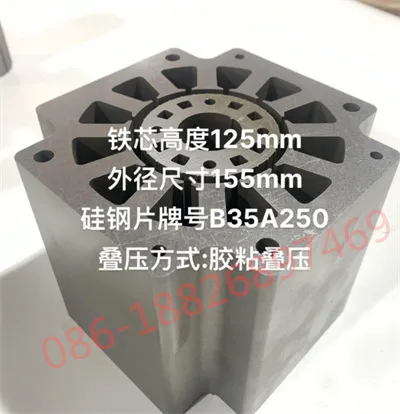

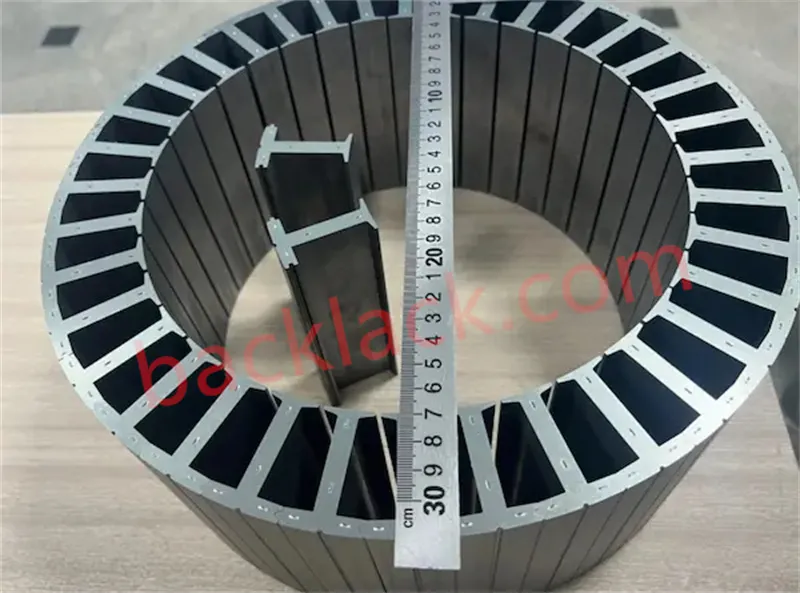

   A gyári automatizálási rendszerek olyan motorokat igényelnek, amelyek minimális karbantartás mellett, zord környezetben is folyamatosan működnek. A megnövelt korrózióállósággal és termikus stabilitással rendelkező egyedi laminálások megbízható működést biztosítanak több mint 10 000 órán keresztül romlás nélkül.

4. Megújuló energiarendszerek

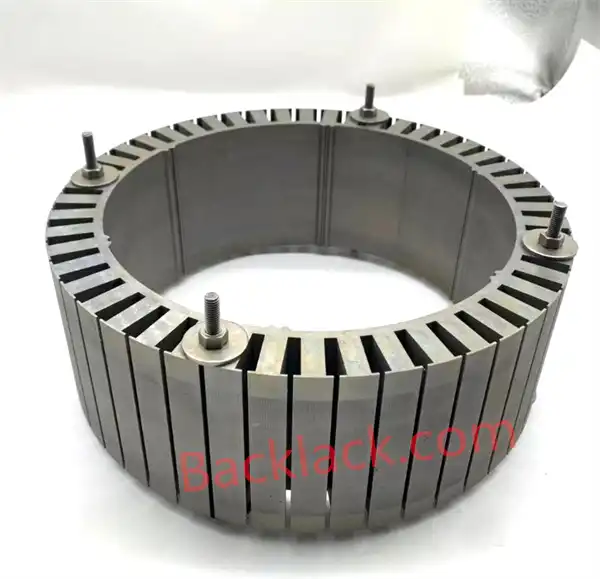

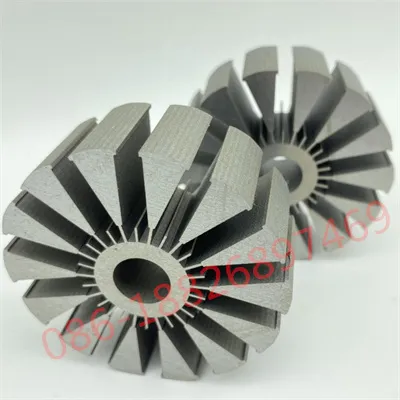

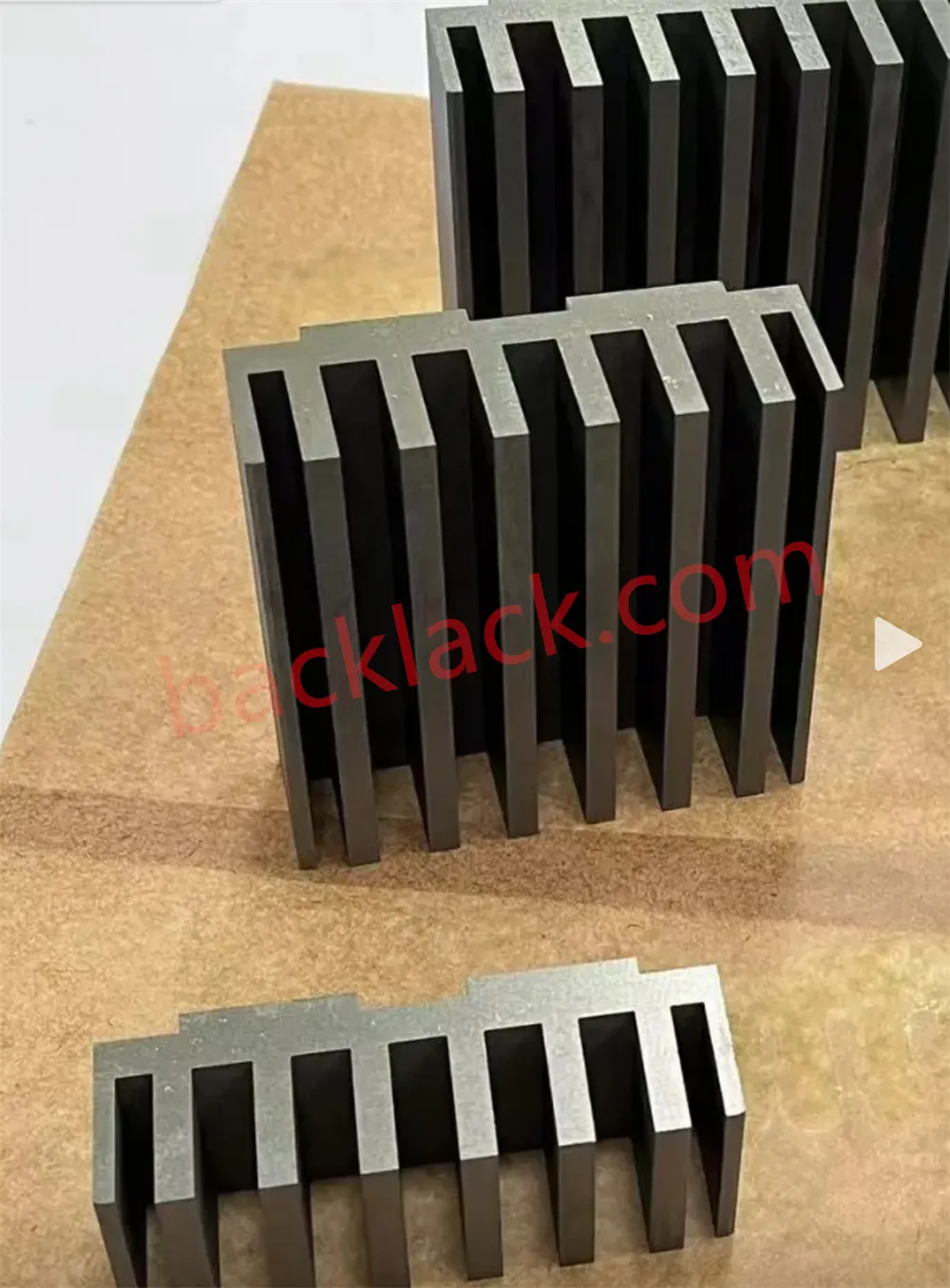

   A szélturbina-generátorok és a napelemes nyomkövető rendszerek a változó sebességű működésre optimalizált egyedi laminálás előnyeit élvezik, és széles működési tartományban a maximális energiafelvételi hatékonyságot biztosítják.
