התאמה אישית של ליבת מנוע גרירה במהירות גבוהה: מקסום צפיפות הכוח באמצעות Backlack

כאשר מנועי המתיחה מתפתחים לעבר גבול ה-25,000 סל"ד, "הלב המגנטי" מתמודד עם מתח מכני ואלקטרומגנטי חסר תקדים. **חברת Youyou** מגשרת על הפער בין מדע החומר ליציבות במהירות גבוהה באמצעות טכנולוגיית למינציה קניינית **Backlack (Self-Bonding)**.

במירוץ אחר צפיפות הספק גבוהה יותר ואמינות מוחלטת, מנועי גרירה מהירים עומדים בפני אתגרים הנדסיים חסרי תקדים. כמפעל מיוחד להתאמה אישית של ליבות מנוע, חברת Youyou משתמשת בטכנולוגיית Backlack מתקדמת (Self-bonding) כדי לספק פתרונות דיוק חזקים, יעילים וברמת המיקרון עבור הדור הבא של מערכות המתיחה.

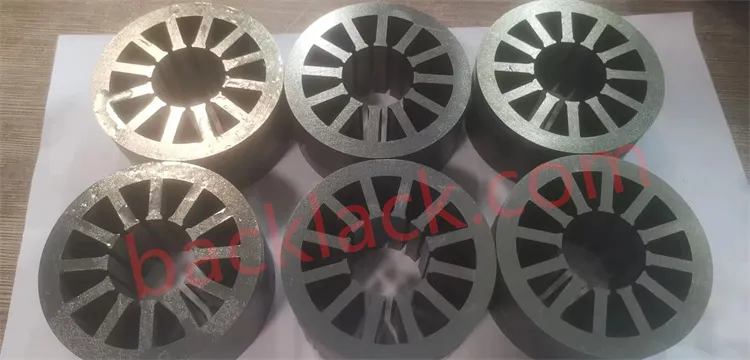

ליבת סטטור מנוע מתיחה במהירות גבוהה עם טכנולוגיית הדבקה עצמית בעור גב

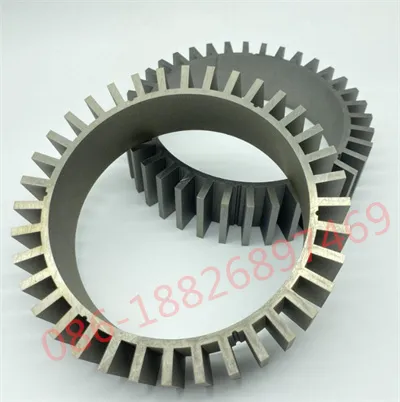

היתרונות של למינציה עם חיבור עצמי עבור מנועי מתיחה בתדר גבוה

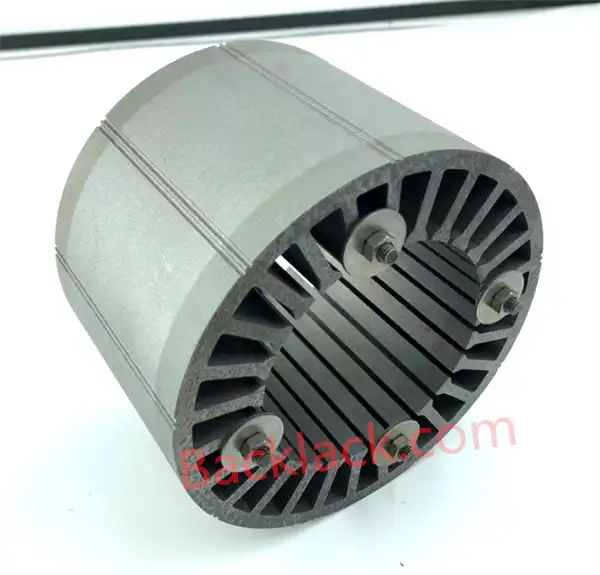

כיצד להפחית את אובדן זרם המערבולת במנועי מתיחה EV במהירות גבוהה

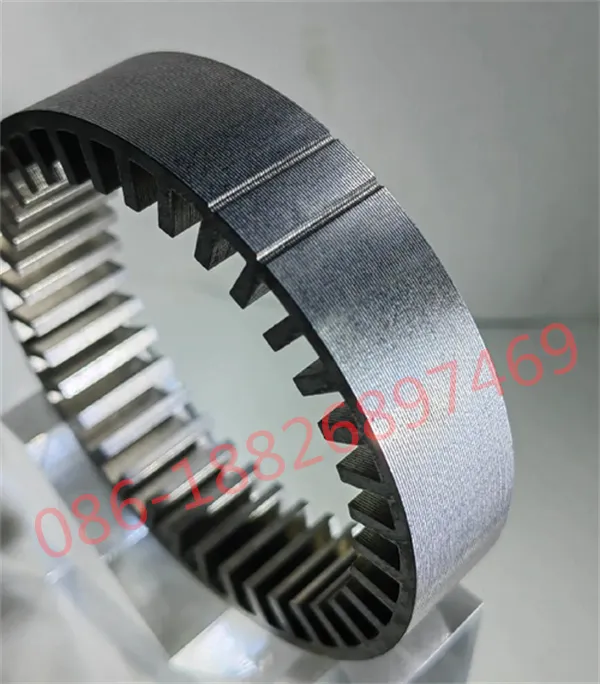

Backlack Vs. הימור מה עדיף לליבות מנוע במהירות גבוהה

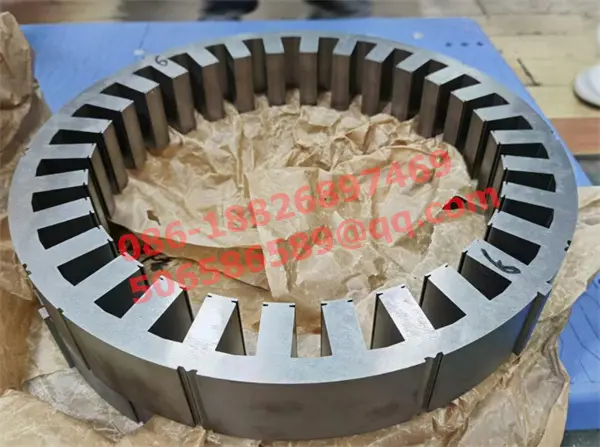

השפעת עובי הלמינציה על יעילות מנוע המתיחה במהירות גבוהה

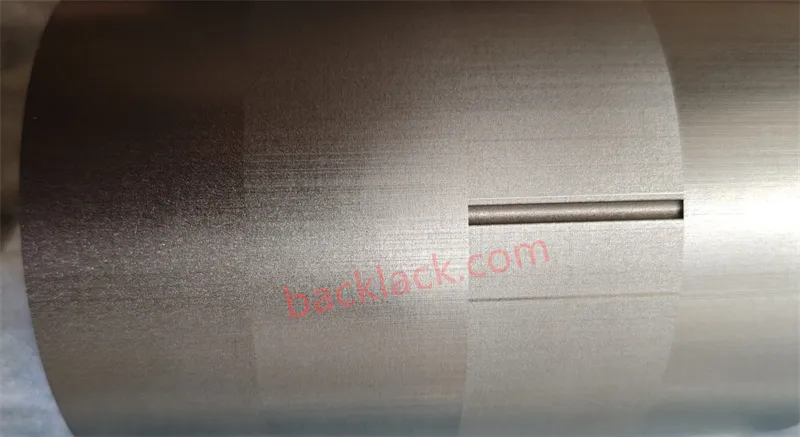

פלדה חשמלית דקה במיוחד 0.1 מ"מ 0.2 מ"מ הטבעה עבור מנועי מתיחה

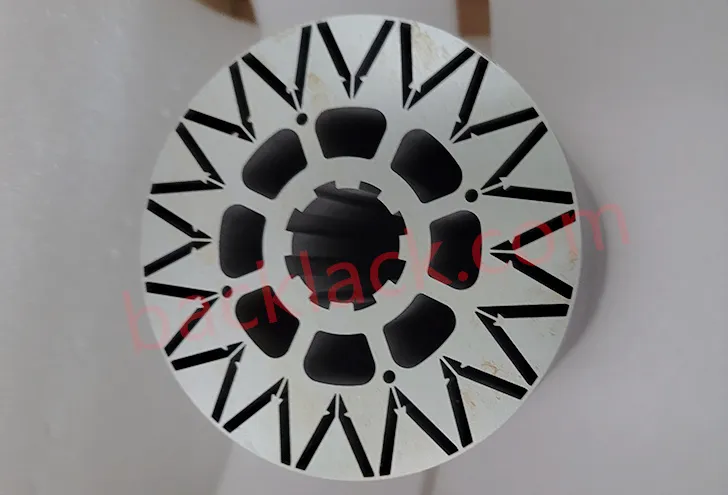

שיפור ה-Nvh של המנוע עם הלמינציה של ליבת המנוע המודבקת בעצמה

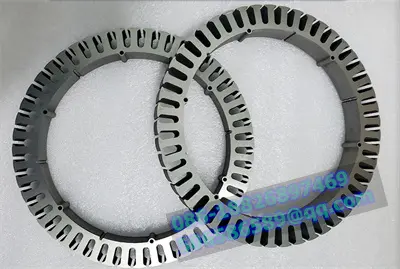

מדוע ציפויי הדבקה עצמיים חיוניים עבור מנועים של 20,000 סל"ד

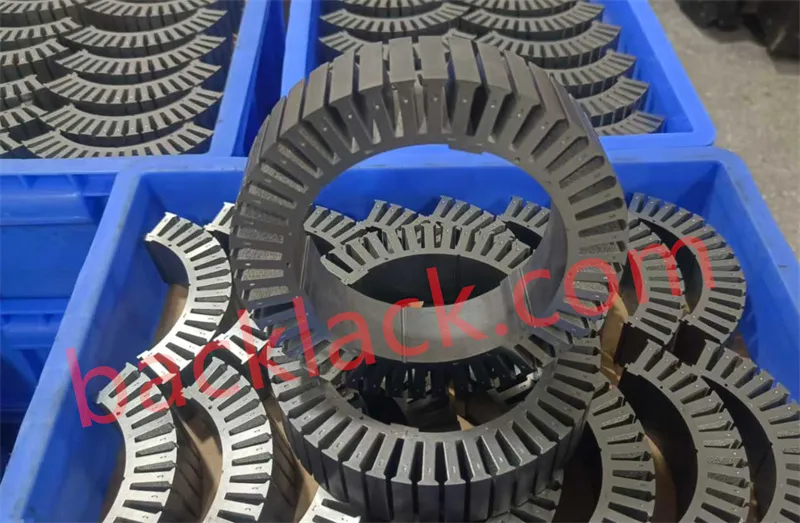

שלמות מבנית של ליבות רוטור ביישומי מסילה מהירה

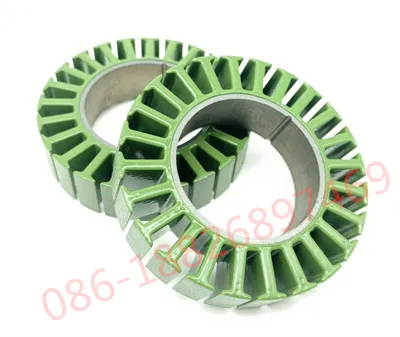

שיפורי מוליכות תרמית בערימות למינציה של מנוע גב

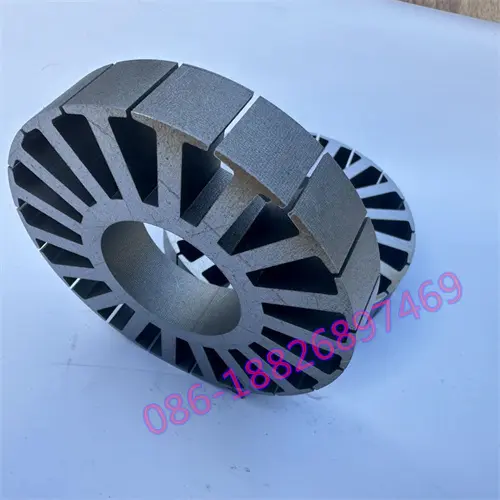

Vacodur 49 קובלט סגסוגת ברזל התאמה אישית עבור מנועי תעופה וחלל

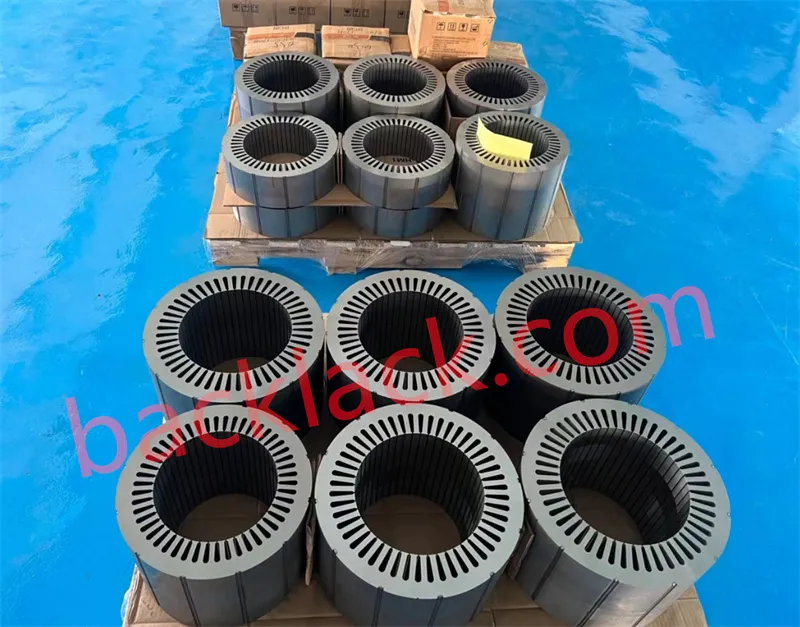

ליבות מנוע מתיחה במהירות גבוהה עבור מנועי מגנט קבועים מהדור הבא

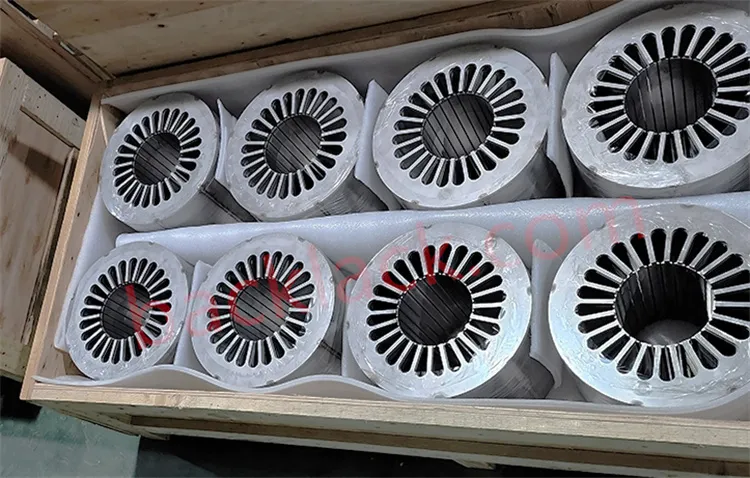

ליבות סטטור מותאמות אישית למשיכה של קטר בצפיפות הספק גבוהה

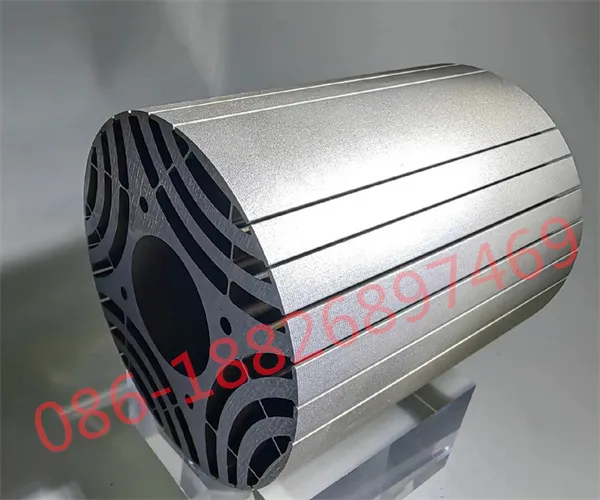

בחירת דרגת פלדת סיליקון עבור יישומי מתיחה בתדר גבוה

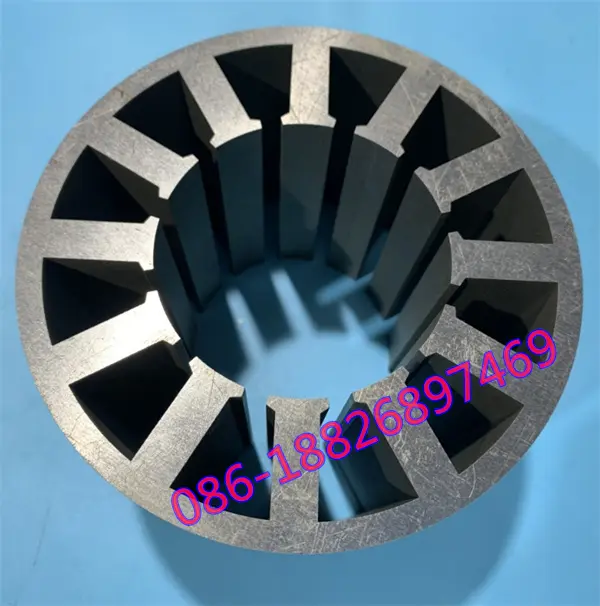

No20 20Jne1200 עיבוד חומרים עבור ליבות מנוע מתיחה EV

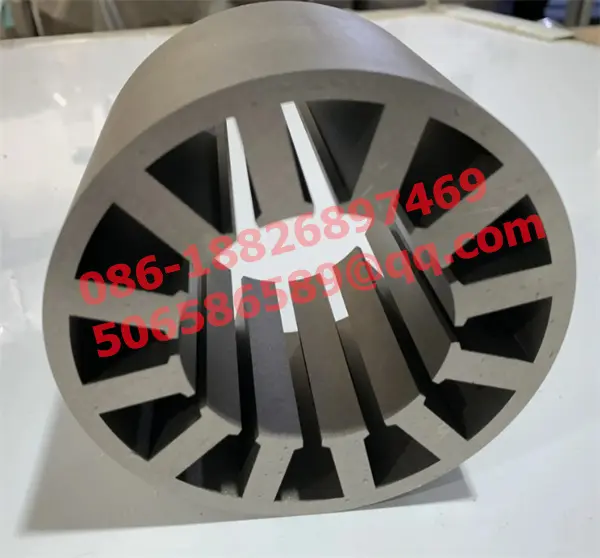

פתרונות למינציה עבור מנועי גרירה מהירים מקוררים בנוזל

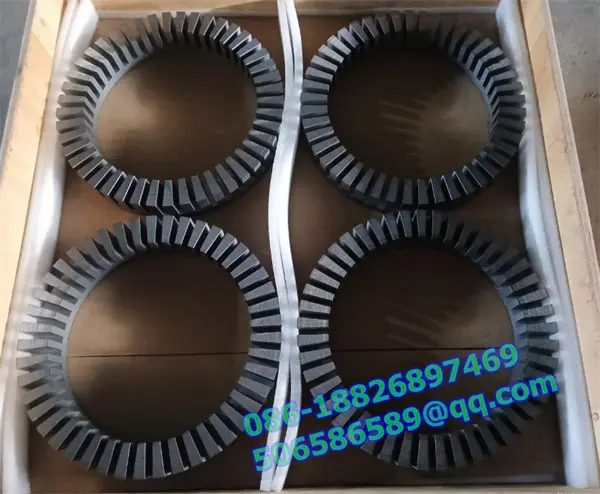

קובלט ברזל לעומת פלדת סיליקון למערכות הנעה במהירות גבוהה

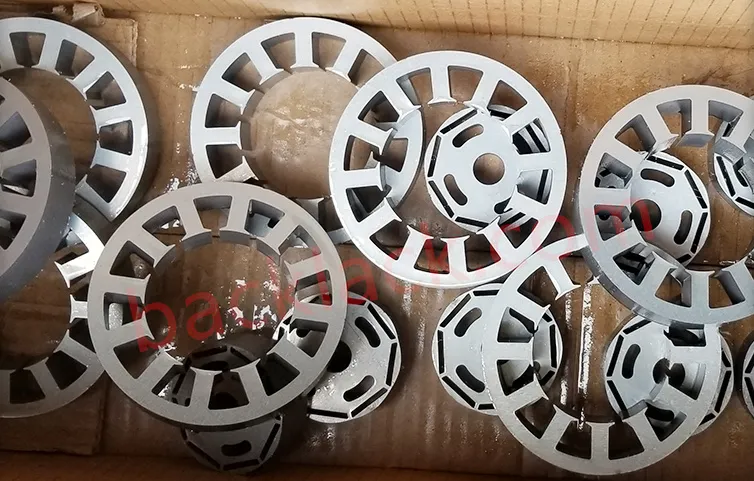

ליבות מנוע מותאמות אישית עבור תעופה חשמלית הנעה במהירות גבוהה

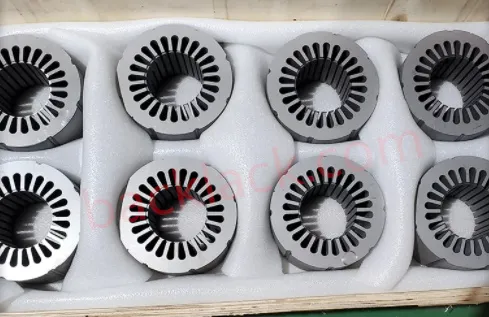

ערימות למינציה סטטור ורוטור עבור מנועי מגלב במהירות גבוהה

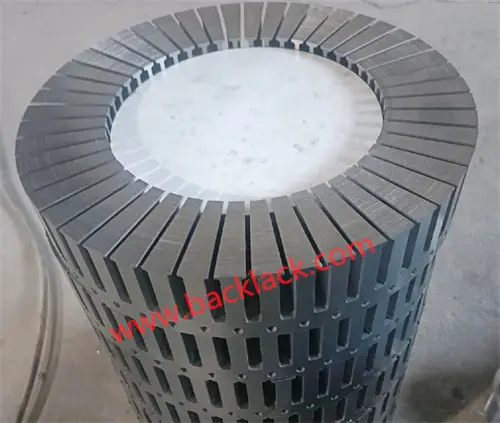

הטבעה מדויקת עבור פלדה חשמלית ללא כיוון דק

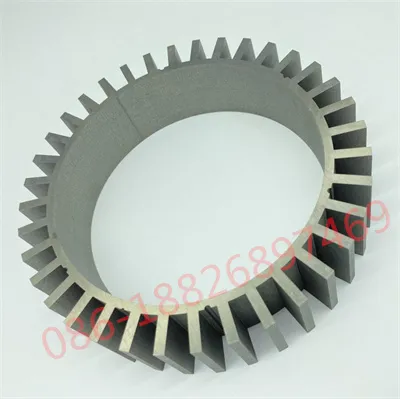

יצרני ליבות מנועי גרירה מהירים מובילים בסין

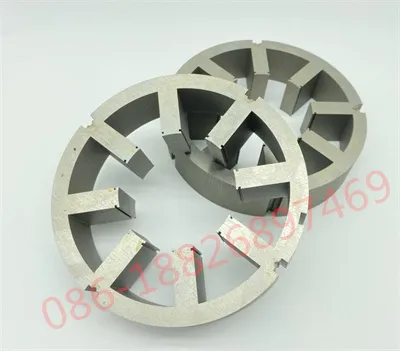

כיצד לבחור מפעל ליבת מנוע מותאם אישית עבור פרויקטים במהירות גבוהה

הטבעת ליבת מנוע עם אישור ISO 9001 למערכות מתיחה

אב טיפוס לייצור המוני עבור ערימות למינציה של מנוע במהירות גבוהה

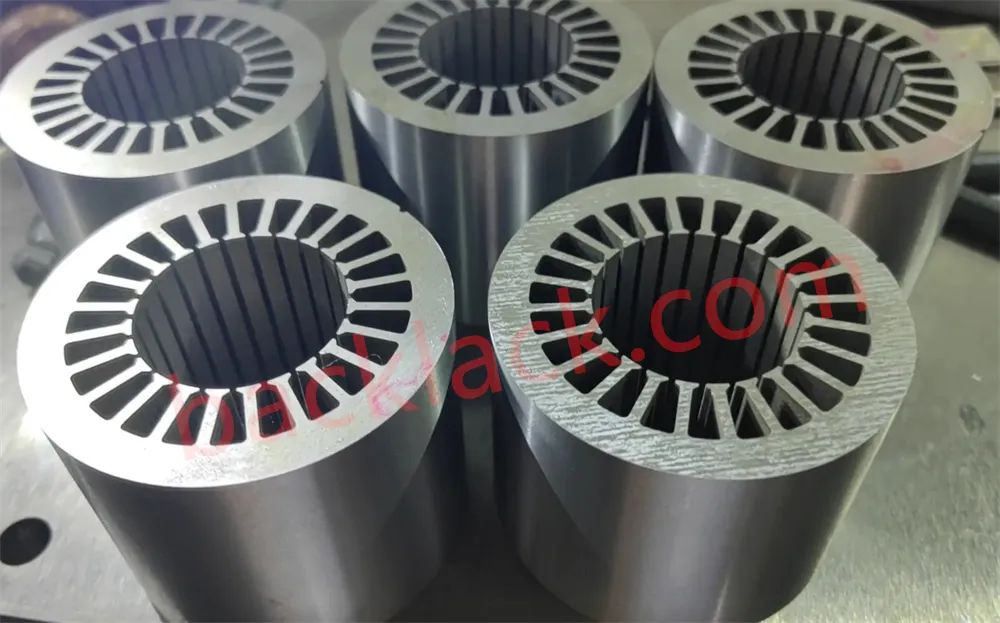

תקני בקרת איכות לבדיקת חוזק הדבקה בגב

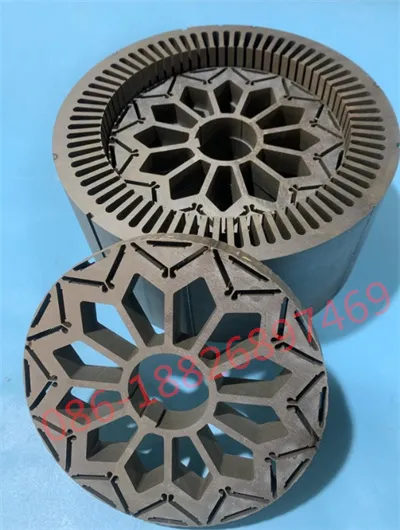

שירותים מותאמים אישית של ליבת מנוע במהירות גבוהה ועיצוב תבניות

אופטימיזציה של גורמי הערמה בייצור ליבות מנוע מדויק

ניתוח עלות תועלת של טכנולוגיית Backlack לייצור בקנה מידה גדול

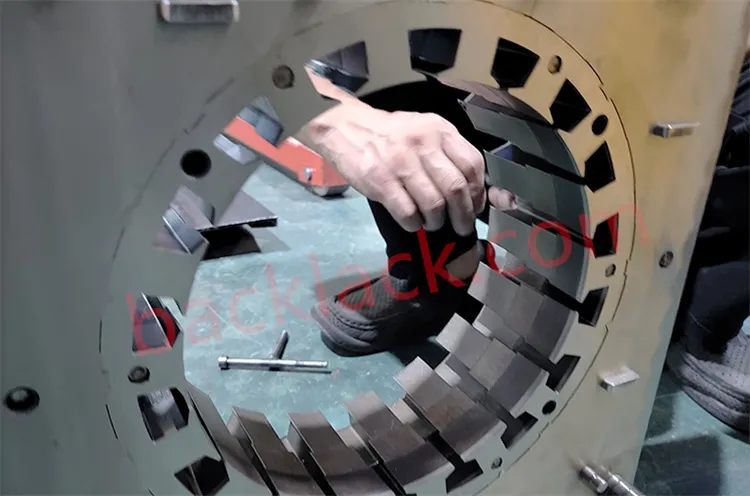

הערכת ההשפעה של גובה הבור על בידוד ליבת המנוע במהירות גבוהה

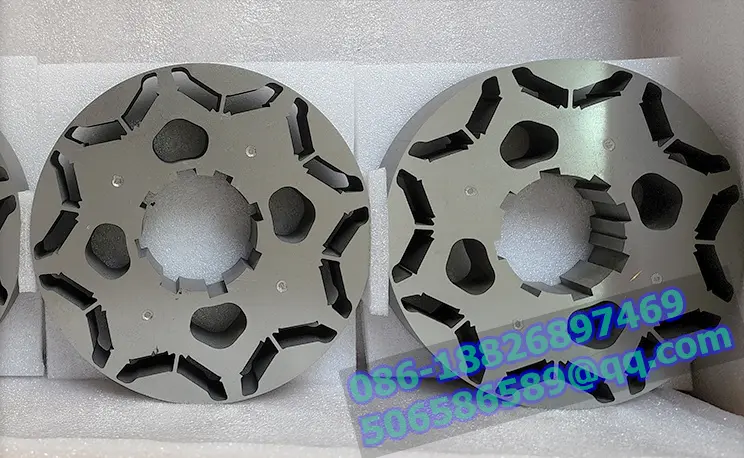

שרשרת אספקה משולבת עבור רכיבי מנוע גרירה במהירות גבוהה

I. הפיזיקה של מתיחה במהירות גבוהה: מדוע ליבות קונבנציונליות נכשלות

בתדרים תפעוליים קיצוניים, שיטות מסורתיות כמו ריתוך, השתלבות או ריתוך הופכות ל"צווארי בקבוק של ביצועים" עקב שלושה כשלים הנדסיים קריטיים:

הגברת זרם אדי

מחברים מכניים מגשרים על שכבת הבידוד בין הלמינציות, ויוצרים מסלולי קצר חשמליים מקומיים המגבירים את הפסדי הברזל באופן אקספוננציאלי כאשר התדרים מטפסים לתחום ה-kHz.

"התלקחות" צנטריפוגלי

ערימות רוטור במהירות של 20k+ סל"ד חוות לחץ רדיאלי מסיבי. נקודות שלובות מסורתיות סובלות לעיתים קרובות מעייפות חומר, מה שמוביל להפרדת למינציה וחוסר יציבות של פערים מגנטיים.

עכבה תרמית

פערי אוויר בערימות שאינן קשורות פועלים כמחסומים תרמיים. ללא נתיב הולכה מוצק למינציה למינציה, חום מצטבר במהירות בסטטור, ומגביל את משך המומנט המומנטי.

II. התאמה אישית של Backlack: מדע הערימה ביעילות גבוהה

תהליך Backlack הקנייני שלנו אינו רק ציפוי; זהו קשר תרמי-מכני מבוקר שמבטל את הפשרות של הרכבת הליבה המסורתית.

1

מקדם הערמה ללא תחרות (≥98.5%)

על ידי הסרת בליטות שלובות פיזיות, אנו ממקסמים את נפח החומר המגנטי הפעיל, ומגדילים משמעותית את צפיפות ההספק בעיצובי מתיחה קומפקטיים.
2

שיכוך פסיבי עבור NVH

ממשק הפולימר בגודל 3-5 ומילימטר בין שכבות פועל כבולם רעידות בתדר גבוה, המנטרל למעשה את ה"יבבה" האלקטרומגנטי המאפיין את מנועי המתיחה.
3

חוזק קשר בטמפרטורה גבוהה

הליבות שלנו מאומתות לחוזק מתיחה צולבות >10MPa אפילו ב-180°C, הליבות שלנו שומרות על שלמות מונוליטית תחת המחזורים התרמיים הקיצוניים ביותר של הובלה כבדה.

הידע שלנו בייצור

בקרת דיוק: עקומות טמפרטורה-לחץ-זמן (T-P-t) מסונכרנות דיגיטלית כדי להבטיח המרת אפוקסי אופטימלית משלב B לשלב C.

ניהול כתמים: מתבניות קרביד במהירות גבוהה השומרות על גובה כתמים <0.02 מ"מ כדי למנוע התמוטטות מתח בין-למינרית.

מצוינות חומרים: עיבוד מוכח של פלדת סיליקון NO דקה במיוחד (0.1 מ"מ-0.2 מ"מ) וסגסוגות קובלט-ברזל מובחרות (למשל, Vacodur 49).

III. מטריצת ביצועים טכניים

פרמטר	תקן YOUYOU מותאם אישית	תקן תעשייה קונבנציונלי
עובי למינציה	0.10 מ"מ \| 0.15 מ"מ \| 0.20 מ"מ	0.35 מ"מ - 0.50 מ"מ
גורם הערימה	98.5% - 99.2%	95% - 97%
יציבות סל"ד	מאומת >25,000 סל"ד	מוגבל על ידי מחברים מכניים
התנגדות בין-למינרית	> 50 Ω·ס"מ² (פוסט ריפוי)	נפגע באזורי ריתוך/ריתוך
אובדן ליבה (ב-400 הרץ)	~15-20% הפחתה	קו בסיס

יישומים גלובליים בעלי ביצועים גבוהים

תעופה חשמלית

ערימות סטטור קלות במיוחד באמצעות Cobalt-Iron ליחסי הספק-משקל מקסימליים בהנעת eVTOL.

רכבת מהדור הבא (450 קמ"ש+)

ליבות מתיחה PMSM בקנה מידה גדול המיועדות לפעולה ללא תחזוקה במסילות הברזל המהירות ביותר בעולם.

ביצועי EV Drive

אופטימיזציה של NVH וטווח עבור מערכות הנעה 800V סיליקון קרביד באמצעות מזעור אובדן ברזל בתדר גבוה.

ההנעה של מחר הנדסית היום

שותפו לחברת Youyou כדי לגשר על הפער בין הרעיון לייצור המוני במהירות גבוהה. צוות ההנדסה שלנו מספק תמיכה במחזור מלא מבחירת החומר ועד לאימות.

Request a Technical Consultation

על Youyou Technology

עם עשרות שנות ניסיון בייצור ליבות מנועים מדויקות, אנו מתמחים בלמינציות סטטור ורוטור מותאמות אישית עבור היישומים התובעניים ביותר. היכולות שלנו כוללות:

מומחיות בחומרים: פלדת סיליקון (0.05 מ"מC0.5 מ"מ), סגסוגות אמורפיות, סגסוגות קובלט-ברזל וחומרים מרוכבים מגנטיים רכים
ייצור מתקדם: חיתוך בלייזר, הטבעה מדויקת, הערמה אוטומטית וטכנולוגיות ציפוי מיוחדות
תקני איכות: ISO 9001, IATF 16949 ואישורים ספציפיים לתעשייה
שותפויות גלובליות: שירות יצרני OEM מובילים בענפי הרכב, התעופה והחלל, אוטומציה תעשייתית ואנרגיה מתחדשת

בקרת איכות עבור ערימות הדבקת למינציה

כיצרן ערימות מליטה למינציה של סטטור ורוטור בסין, אנו בודקים בקפדנות את חומרי הגלם המשמשים לייצור הלמינציות.

טכנאים משתמשים בכלי מדידה כמו קליפרים, מיקרומטרים ומדים כדי לאמת את מידות הערימה המשולבת.

בדיקות חזותיות מבוצעות כדי לזהות פגמים משטחים, שריטות, שקעים או פגמים אחרים שעלולים להשפיע על הביצועים או המראה של הערימה המשולבת.

מכיוון שערימות למינציה של מנועי דיסק עשויות בדרך כלל מחומרים מגנטיים כגון פלדה, חשוב לבדוק תכונות מגנטיות כגון חדירות, כפייה ומגנטיזציה של רוויה.

בקרת איכות עבור למינציות רוטור וסטטור דבק

תהליך הרכבת למינציות מנוע אחרות

תהליך סלילה של סטאטור

פיתול הסטטור הוא מרכיב בסיסי במנוע החשמלי וממלא תפקיד מפתח בהמרה של אנרגיה חשמלית לאנרגיה מכנית. בעיקרו של דבר, הוא מורכב מסלילים שכאשר הם מופעלים, יוצרים שדה מגנטי מסתובב המניע את המנוע. הדיוק והאיכות של סלילה הסטטור משפיעים ישירות על היעילות, המומנט והביצועים הכוללים של המנוע.<br><br>אנו מציעים מגוון מקיף של שירותי סלילת סטטור כדי לענות על מגוון רחב של סוגי מנועים ויישומים. בין אם אתם מחפשים פתרון לפרויקט קטן או מנוע תעשייתי גדול, המומחיות שלנו מבטיחה ביצועים ותוחלת חיים מיטביים.

מנוע למינציה הרכבת סטטור תהליך סלילה

ציפוי אבקת אפוקסי לליבות מנוע

טכנולוגיית ציפוי אבקת אפוקסי כוללת מריחת אבקה יבשה אשר לאחר מכן מתרפאת בחום ליצירת שכבת הגנה מוצקה. זה מבטיח שלליבת המנוע יש עמידות רבה יותר בפני קורוזיה, בלאי וגורמים סביבתיים. בנוסף להגנה, ציפוי אבקת אפוקסי משפר גם את היעילות התרמית של המנוע, ומבטיח פיזור חום אופטימלי במהלך הפעולה.<br><br>השתלטנו על הטכנולוגיה הזו כדי לספק שירותי ציפוי אבקת אפוקסי מהשורה הראשונה עבור ליבות המנוע. הציוד המתקדם שלנו, בשילוב עם המומחיות של הצוות שלנו, מבטיח יישום מושלם, שיפור חייו וביצועיו של המנוע.

הרכבת למינציה של מנוע ציפוי אבקה אפוקסי לליבות מנוע

הזרקה של ערימות למינציה של מנוע

בידוד הזרקה לסטטורים של מנוע הוא תהליך מיוחד המשמש ליצירת שכבת בידוד להגנה על פיתולי הסטטור.<br><br>טכנולוגיה זו כוללת הזרקת שרף תרמוסטי או חומר תרמופלסטי לתוך חלל תבנית, אשר לאחר מכן נרפא או מקורר ליצירת שכבת בידוד מוצקה.<br><br>ההזרקה המדויקת של תהליך ההזרקה וההזרקה האחידה מאפשרת שליטה אופטימלית של תהליך ההזרקה והדפוס החשמלי. ביצועי בידוד. שכבת הבידוד מונעת קצרים חשמליים, מפחיתה הפסדי אנרגיה ומשפרת את הביצועים והאמינות הכוללים של הסטטור המנוע.

מכלול למינציה מנוע הזרקה של ערימות למינציה מנוע

טכנולוגיית ציפוי / שיקוע אלקטרופורטי עבור ערימות למינציה מנוע

ביישומי מנוע בסביבות קשות, הלמינציות של ליבת הסטטור רגישות לחלודה. כדי להילחם בבעיה זו, ציפוי שקיעה אלקטרופורטי חיוני. תהליך זה מחיל שכבת הגנה בעובי של 0.01 מ"מ עד 0.025 מ"מ על הלמינציה.<br><br>מנף את המומחיות שלנו בהגנה מפני קורוזיה סטטור כדי להוסיף את הגנת החלודה הטובה ביותר לעיצוב שלך.

טכנולוגיית שקיעת ציפוי אלקטרופורטית עבור ערימות למינציה מוטוריות

שאלות נפוצות

מהו חומר הליבה החסכוני ביותר לייצור בנפח גבוה?

לייצור בנפח גבוה, פלדת סיליקון (0.20-0.35 מ"מ) נשארת האפשרות המשתלמת ביותר. הוא מציע איזון מצוין בין ביצועים, יכולת ייצור ועלות. עבור יישומים הדורשים ביצועים טובים יותר בתדר גבוה, פלדת סיליקון דקה במיוחד (0.10-0.15 מ"מ) מספקת יעילות משופרת עם עליית עלות מתונה בלבד. למינציה מרוכבת מתקדמת יכולה גם להפחית את עלות הייצור הכוללת באמצעות תהליכי הרכבה פשוטים.

כיצד אוכל לבחור בין מתכות אמורפיות לבין ליבות ננו-גבישיות?

הבחירה תלויה בדרישות הספציפיות שלך: מתכות אמורפיות מציעות את הפסדי הליבה הנמוכים ביותר (נמוכים ב-70-90% מפלדת סיליקון) והן אידיאליות עבור יישומים שבהם היעילות היא מעל הכל. ליבות ננו-גבישיות מספקות שילוב טוב יותר של חדירות גבוהה והפסדים נמוכים, יחד עם יציבות טמפרטורה מעולה ותכונות מכניות. בדרך כלל, בחר מתכות אמורפיות ליעילות מרבית בתדרים גבוהים, וליבות ננו-גבישיות כאשר אתה זקוק לביצועים מאוזנים על פני מגוון רחב יותר של תנאי הפעלה.

האם סגסוגות קובלט-ברזל שוות את עלות הפרימיום עבור יישומי EV?

עבור יישומי EV פרימיום שבהם צפיפות הספק ויעילות הם קריטיים, סגסוגות קובלט-ברזל כמו Vacodur 49 יכולות לספק יתרונות משמעותיים. העלייה ביעילות של 2-3% והקטנת הגודל של 20-30% יכולים להצדיק את עלות החומר הגבוהה יותר בכלי רכב מוכווני ביצועים. עם זאת, עבור רכבי EV בשוק ההמוני, דרגות פלדת סיליקון מתקדמות מספקות לעתים קרובות ערך כללי טוב יותר. אנו ממליצים לערוך ניתוח עלויות כולל של מחזור החיים הכולל רווחי יעילות, פוטנציאל הפחתת גודל הסוללה וחיסכון בניהול תרמי.

אילו שיקולי ייצור שונים עבור חומרי ליבה מתקדמים?

חומרים מתקדמים דורשים לעתים קרובות גישות ייצור מיוחדות: חיתוך בלייזר במקום הטבעה למניעת השפלה מגנטית הנגרמת על ידי מתח, פרוטוקולים ספציפיים לטיפול בחום עם אטמוספרות מבוקרות, מערכות בידוד תואמות העומדות בטמפרטורות גבוהות יותר וטכניקות ערימה/חיבור שונה. חיוני לערב ספקי חומרים בשלב מוקדם בתהליך התכנון כדי לייעל הן את בחירת החומר והן את גישת הייצור.

איזה עובי יש לפלדת למינציה מנוע? 0.1 מ"מ?

העובי של ציוני פלדה למינציה ליבת מנוע כולל 0.05/0.10/0.15/0.20/0.25/0.35/0.5 מ"מ וכן הלאה. ממפעלי פלדה גדולים ביפן ובסין. יש פלדת סיליקון רגילה ופלדת סיליקון סיליקון גבוהה 0.065. יש אובדן ברזל נמוך ופלדת סיליקון חדירות מגנטית גבוהה. ציוני המלאי עשירים והכל זמין..

אילו תהליכי ייצור משמשים כיום לליבות למינציה מנועיות?

בנוסף להטבעה וחיתוך לייזר, ניתן להשתמש גם בתחריט תיל, יצירת גלילים, מתכות אבקה ותהליכים נוספים. התהליכים המשניים של למינציה מוטורית כוללים למינציה של דבק, אלקטרופורזה, ציפוי בידוד, סלילה, חישול וכו'.

איך מזמינים למינציה מוטורית?

אתה יכול לשלוח לנו את המידע שלך, כגון שרטוטי עיצוב, ציוני חומרים וכו', במייל. אנחנו יכולים לבצע הזמנות עבור ליבות המנוע שלנו, לא משנה כמה גדולות או קטנות, גם אם זה 1 חתיכה.

כמה זמן בדרך כלל לוקח לך לספק את למינציות הליבה?

זמני ההובלה של לרבד המנוע שלנו משתנים בהתאם למספר גורמים, כולל גודל ומורכבות ההזמנה. בדרך כלל, זמני ההובלה של אב הטיפוס לרבד שלנו הם 7-20 ימים. זמני ייצור נפח עבור ערימות ליבת הרוטור והסטטור הם 6 עד 8 שבועות או יותר.

האם אתה יכול לעצב עבורנו ערימת לרבד מנוע?

כן, אנו מציעים שירותי OEM ו-ODM. יש לנו ניסיון רב בהבנת פיתוח הליבה המוטורית.

מה היתרונות של הדבקה לעומת ריתוך על רוטור וסטטור?

המושג של הדבקת סטטור רוטור פירושו שימוש בתהליך גליל שמחיל חומר מליטה דבק מבודד על יריעות הלמינציה של המנוע לאחר ניקוב או חיתוך לייזר. לאחר מכן מכניסים את הלמינציות לתוך מתקן ערימה בלחץ ומחממים בפעם השנייה כדי להשלים את מחזור הריפוי. הדבקה מבטלת את הצורך במפרקי מסמרת או ריתוך של הליבות המגנטיות, מה שבתורו מפחית את ההפסד הבין-למיני. הליבות המחוברות מציגות מוליכות תרמית אופטימלית, ללא רעשי זמזום ואינן נושמות בשינויי טמפרטורה.

האם הדבקת דבק יכולה לעמוד בטמפרטורות גבוהות?

בְּהֶחלֵט. טכנולוגיית הדבקת הדבק שאנו משתמשים בה נועדה לעמוד בטמפרטורות גבוהות. הדבקים שאנו משתמשים בהם עמידים בחום ושומרים על שלמות הקשר גם בתנאי טמפרטורה קיצוניים, מה שהופך אותם לאידיאליים עבור יישומי מנוע בעלי ביצועים גבוהים.

מהי טכנולוגיית הדבקת נקודות דבק וכיצד היא פועלת?

הדבקת נקודות דבק כוללת מריחת נקודות קטנות של דבק על הלמינטים, אשר לאחר מכן מחוברות יחד בלחץ וחום. שיטה זו מספקת קשר מדויק ואחיד, המבטיח ביצועים מוטוריים אופטימליים.

מה ההבדל בין קשר עצמי לקשר מסורתי?

הדבקה עצמית מתייחסת לאינטגרציה של חומר ההדבקה לתוך הלמינציה עצמה, המאפשרת להדבקה להתרחש באופן טבעי במהלך תהליך הייצור ללא צורך בדבקים נוספים. זה מאפשר קשר חלק ולאורך זמן.

האם ניתן להשתמש לרבדים מלוכדים עבור סטטורים מפולחים במנועים חשמליים?

כן, ניתן להשתמש בלמינציות מלוכדות עבור סטטורים מפולחים, עם מליטה מדויקת בין המקטעים ליצירת מכלול סטטור מאוחד. יש לנו ניסיון בוגר בתחום הזה. מוזמן ליצור קשר עם שירות הלקוחות שלנו.

האם אתה מוכן?

התחל למינציה של סטטור ורוטור ערימת ליבות דביקות עכשיו!

מחפש למינציה סטטור ורוטור אמין ערימת ליבות דביקות יצרן מסין? אל תחפש עוד! פנו אלינו עוד היום לקבלת פתרונות חדישים ולמינציות סטטור איכותיות העונות על המפרט שלכם.

צור קשר עם הצוות הטכני שלנו עכשיו כדי להשיג את פתרון ההגהה למינציה מפלדת סיליקון הדביקה ולהתחיל את המסע שלך לחדשנות מוטורית ביעילות גבוהה!
