מדוע ליבות מנוע מקשרות עצמיות מחליפות את הריתוך והריתוך במנועי הנעה מהדור הבא

1. תקציר מנהלים

ליבות מוטוריות המחוברות את עצמן אינן רעיון חדש — הטכנולוגיה היא בת חמישים בערך והיא משרתת זמן רב את המכונות התובעניות ביותר על פני כדור הארץ: מערכות ימיות, תעופה, רכבות, תעופה וחלל צבאית, צירים מדויקים של כלי מכונות ומנועים מהירים. מה שהשתנה הוא שעידן הרכב החשמלי דחף את התהליך הזה שהיה פעם נישה למיינסטרים.

מנועי ההנעה EV של היום מסתובבים במהירות של 12,000–20,000 סל"ד ודורשים צפיפות הספק ורמות יעילות שערימות מרותכות ומרותכות פשוט לא יכולות לספק. הפיזיקה לא סלחנית: ריתוך משאיר אזורים מושפעי חום וקצרי קצוות; ריתוק מעוות את המעגל המגנטי; ואינם מספקים את חוזק המפרק, את ביצועי הרעש או את התאימות לפלדה דקה במיוחד שמכונות מהירות גבוהות דורשות.

מאמר זה מסביר כיצד עובדות ליבות החיבור העצמי, מה בעצם מראים נתוני המדידה לעומת ריתוך, מדוע הטכנולוגיה היא השותפה הטבעית של פלדה חשמלית דקה במיוחד ועם סיליקון גבוה, וכיצד ייצור מותאם אישית של חיבור עצמי — הליבה של מה שאנחנו עושים ב-Backlack® — הופך את היתרונות הללו למציאות ייצור.

2. מירוץ המהירות: מדוע הרכבה מחליטה כעת על ביצועי המנוע

שתי מגמות משכתבות את הכללים לליבות מוטוריות:

במשטר זה, אופן חיבור הלמינציות מפסיק להיות פרט ייצור והופך למשתנה עיצובי מסדר ראשון. ג'וינט גרוע יכול לבטל את הרווחים של חומר מצוין — וכאן בדיוק נופלים ריתוך וריתוך.

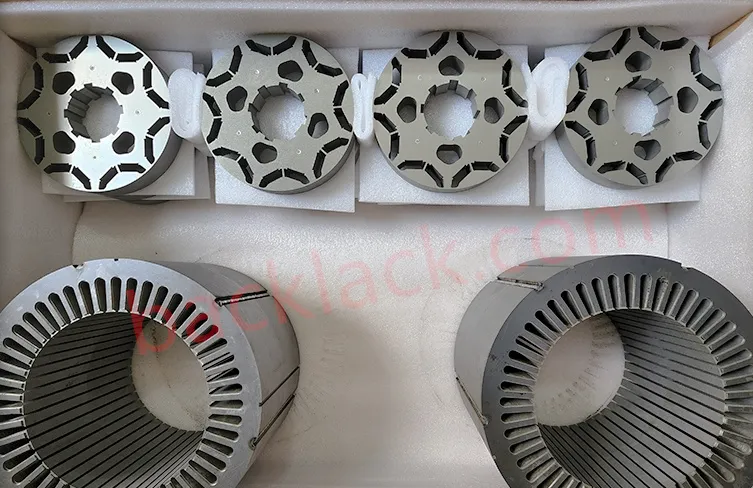

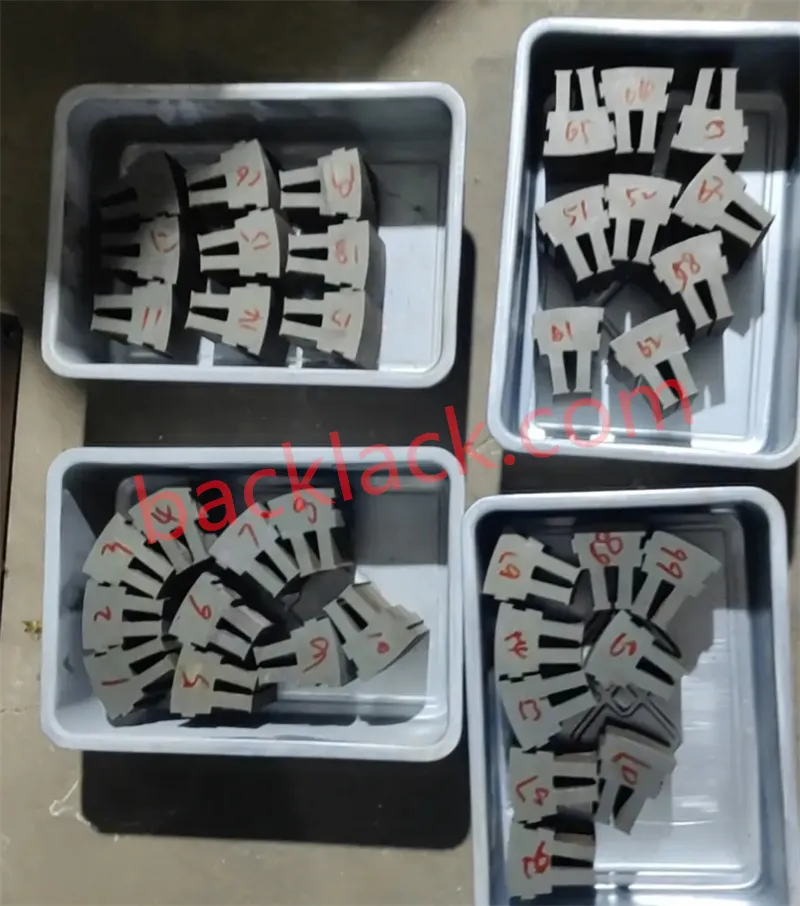

3. מדוע מסמרות וריתוך פוגעים בגבולות שלהם

ערימות סטטור ורוטור קונבנציונליות מוחזקים יחד בשלוש דרכים — ריתוך, ריתוך או חיבור מכני. כל אחד נושא בעלויות נסתרות שגדלות במהירות ובתדירות:

• ריתוך יוצר אזור גדול מושפע חום. הנזק התרמי פוגע בבידוד, עלול לגרום לקצר קצה בין הלמינציות, ותפר הריתוך הגס הוא גם מראה וגם פגם בביצועים — שלא לדבר על העלות הסביבתית והאנרגיה של התהליך.
• ריתוך מעוות פיזית את הלמינציה, מצמצם את הנתיב המגנטי ופוגע במבנה המגנטי מאוד שהליבה קיימת כדי לספק. העיוות הוא מקומי אך העלות המגנטית היא גלובלית.
• שניהם תיקונים מקומיים. מסמרות וריתוכים מחזיקים רק נקודות בדידות. כוח החיבור מוגבל, וב-12,000–20,000 סל"ד, העומסים הצנטריפוגליים והרעידות על ליבת הרוטור עולים בהרבה על מה שקובעים נקודתיים תוכננו לשאת אי פעם.

4. איך עובדות ליבות מקשרות עצמיות

העיקרון אלגנטי מכיוון שהוא חי בתוך ציפוי הפלדה עצמו. פלדה חשמלית מקשרת עצמית נושאת ציפוי המכיל דבק שאינו דביק לחלוטין בטמפרטורת החדר — כך שהחומר מטפל, מערם ונשלח בדיוק כמו פלדה מצופה רגילה. הקשר מתרחש רק כאשר אתה רוצה שהוא:

1. למינציות מוערמות לגובה ערימת היעד.
2. לחץ וחום מופעלים בתנאים מבוקרים.
3. הדבק נמס, זורם, ממלא את הרווחים המיקרוסקופיים בין הלמינציות ומתרפא.
4. התוצאה היא מונוליט אחד נוקשה — ללא מסמרות, ללא ריתוכים, ללא מחברים.

מכיוון שהדבק מרטיב את כל שטח הפנים של כל למינציה, המפרק הוא רציף ולא נקודתי. זה משנה את ההתנהגות המכנית, המגנטית, האקוסטית והתרמית של הליבה בבת אחת.

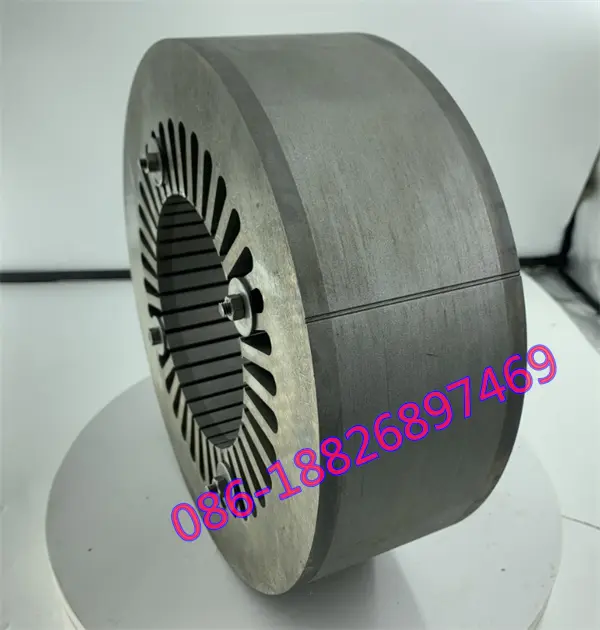

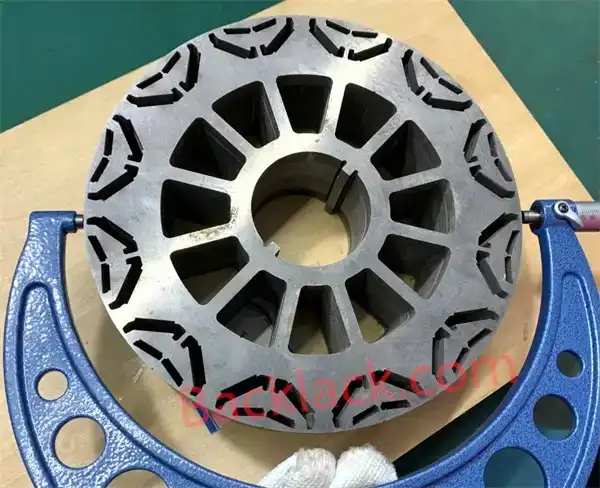

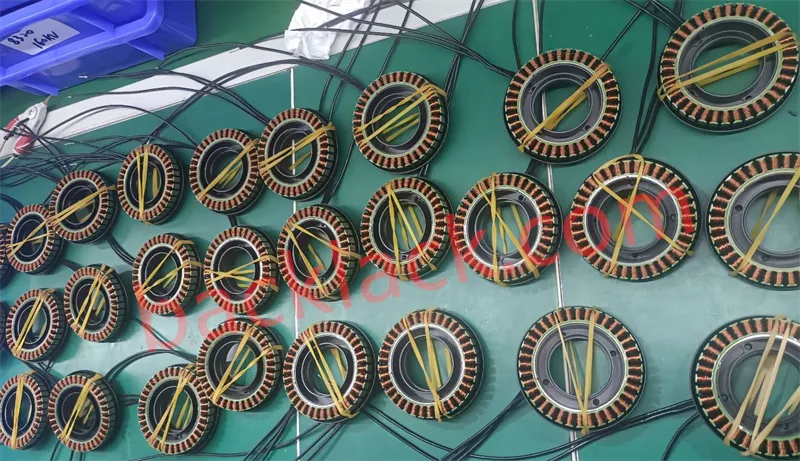

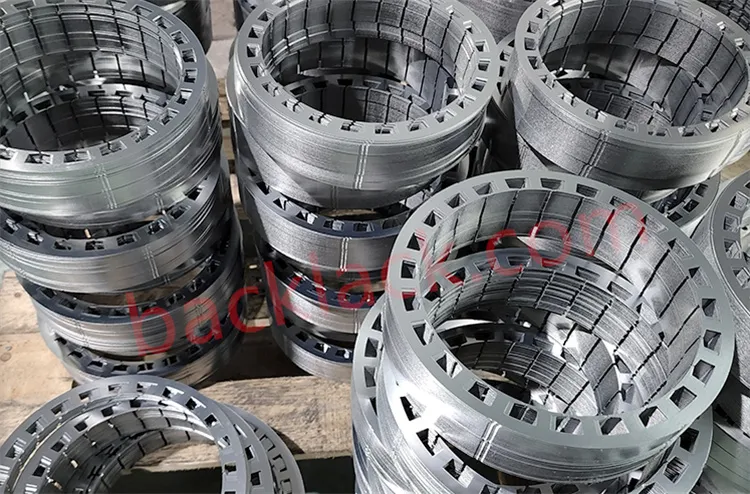

5. מה הנתונים מראים: הדבקה עצמית לעומת ריתוך

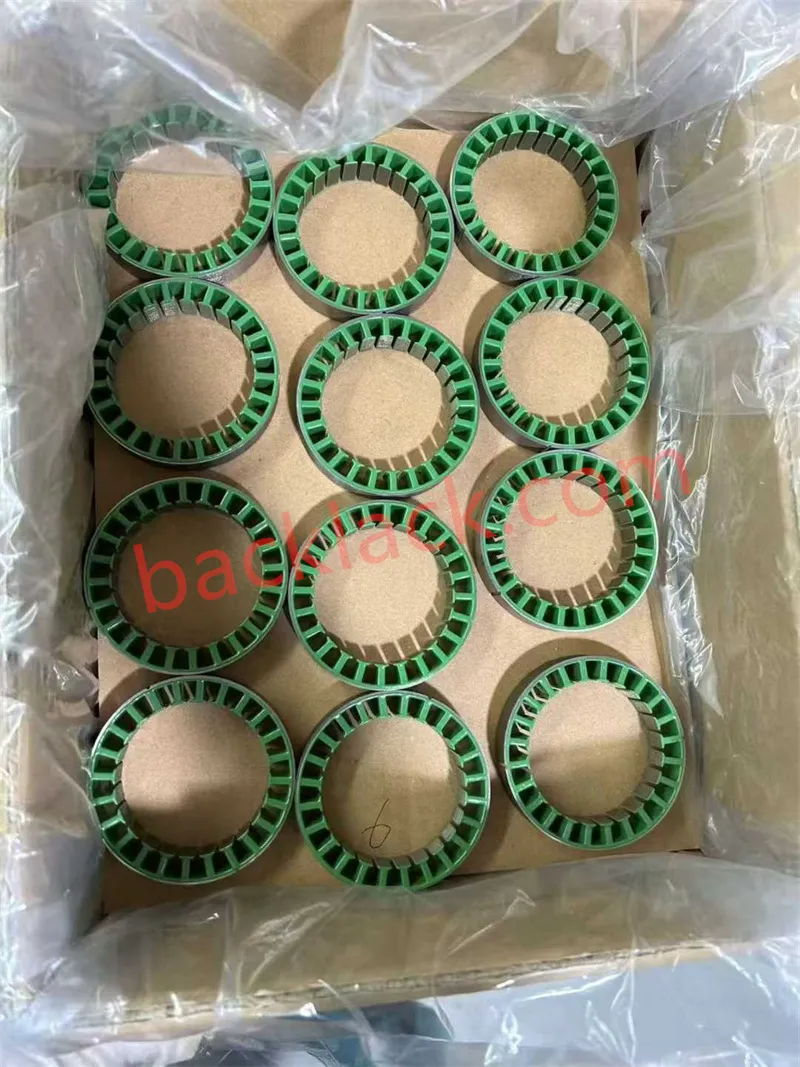

בדיקות השוואתיות של ליבות מלוכדות לעומת מרותכות (אינדוקציה מגנטית 1.5 T, 50 Hz, תנאי בדיקה זהים) מציגות באופן עקבי את אותה תמונה:

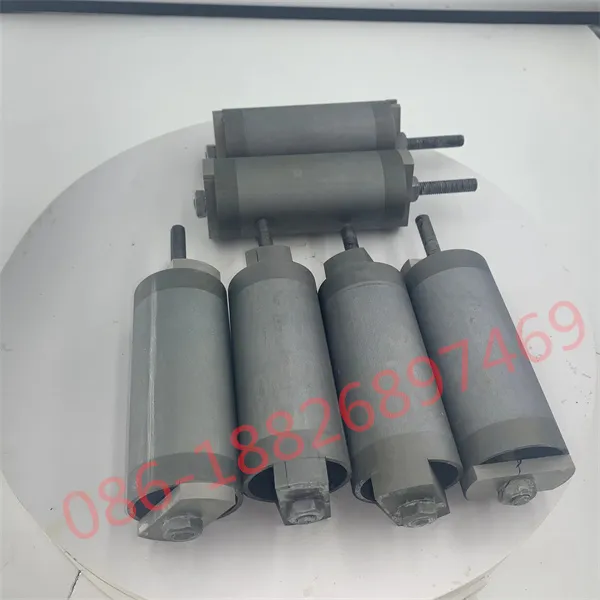

בהשוואה למסמרות, הליבה המלוכדת גם יציבה יותר בשירות: החיבור בשטח המלא מדכא תנועות מיקרו בין למינציות, מפחית נתיבי זרם מערבולת שנוצרו על ידי נזק מכני, ומסיר את הצורך בפלטות קצה, טבעות לחץ ומחברים — שחרור שטח צירי לליבה יעילה ארוכה יותר באותו אורך מנוע.

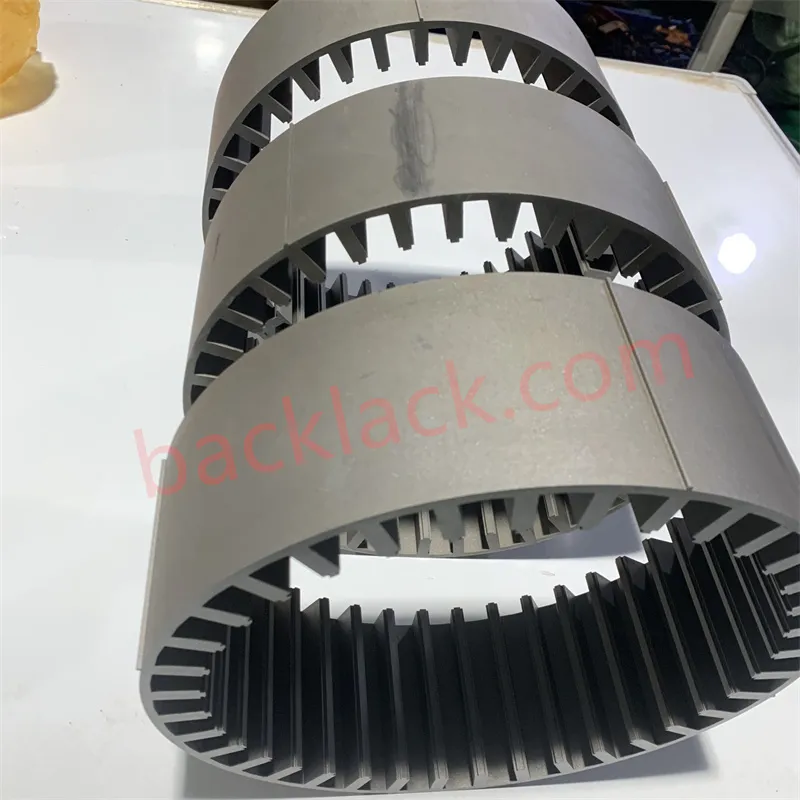

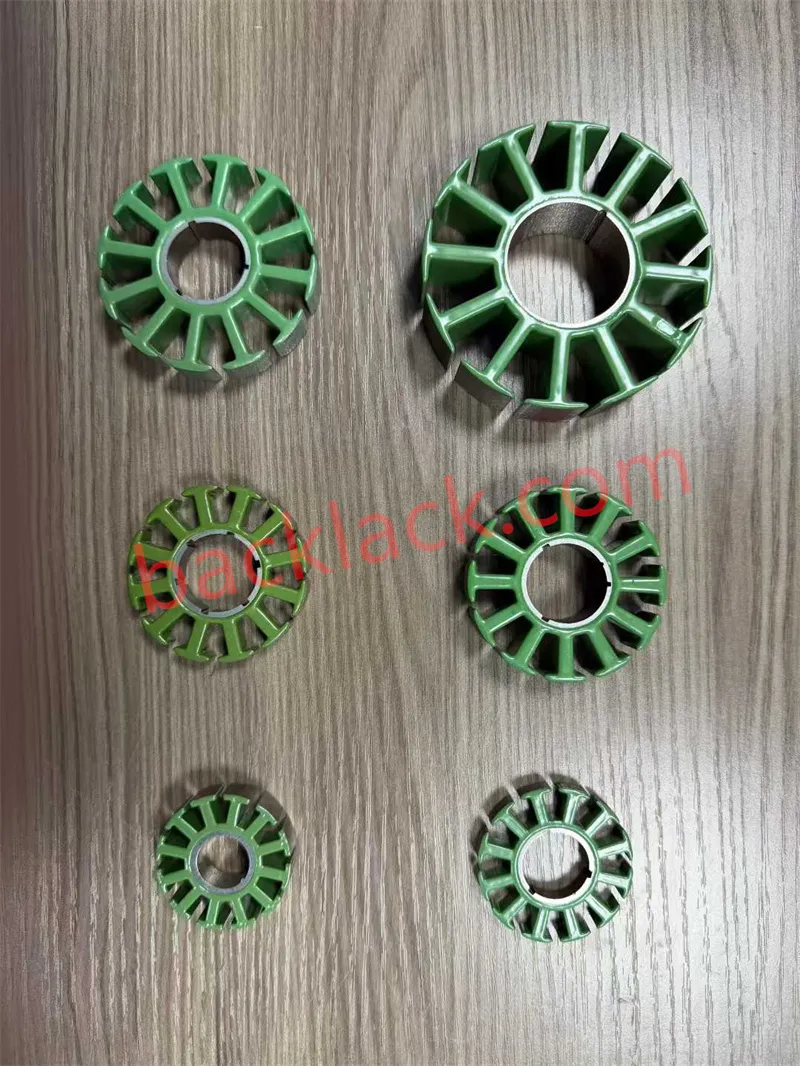

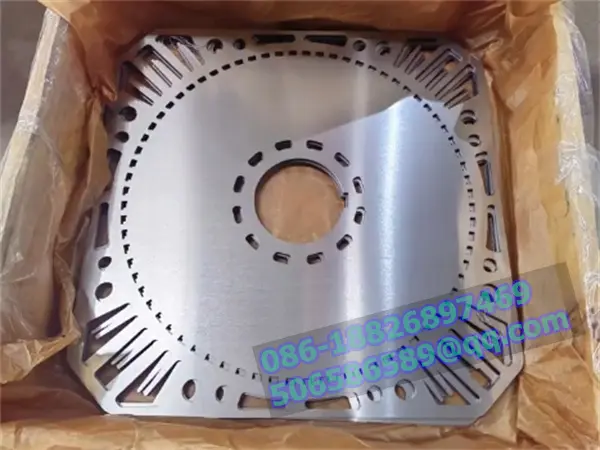

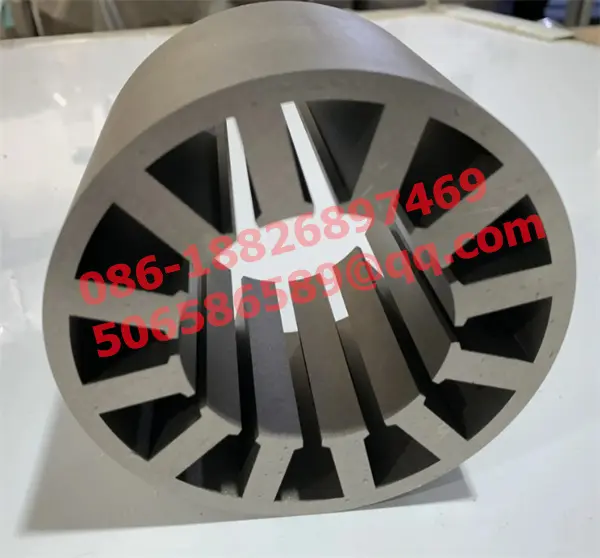

6. החיבור דק במיוחד: חומר ותהליך

אובדן ברזל נופל כאשר הלמינציות נעשות דקות יותר — לכן ליבות הן אף פעם לא בלוקים מוצקים. האידיאל הוא הפלדה הדקה ביותר שעדיין מורכבת בצורה אמינה. אבל הנה הפרדוקס: פלדה דקה במיוחד היא בדיוק החומר שהמסמרת לא יכולה להתמודד איתו והריתוך לא יכול לגעת בו.

• ריתוק פלדה דקה במיוחד היא כמעט בלתי אפשרית — פשוט אין מספיק חומר כדי ליצור מפרק מכני אמין מבלי להרוס את הלמינציה.
• ריתוך בלייזר פלדה דקה במיוחד יוצר הולכה חשמלית מקומית בין שכבות — בדיוק את נתיב הקצר שקיימות למינציות דקות כדי למנוע.

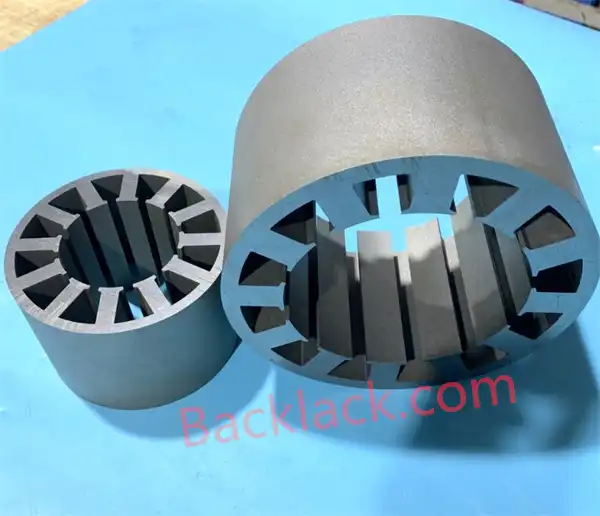

הדבקה עצמית פותרת את בעיית ההרכבה מבלי להוסיף שום עונש מגנטי. הדבק אינו מוליך, אינו מתעוות ואינו יוצר אזור מושפע חום. זו הסיבה שהדבקה היא המלווה הטבעית של חומרים בעלי ביצועים גבוהים, כגון פלדה חשמלית בעלת סיליקון גבוה בגודל 0.10 מ"מ.

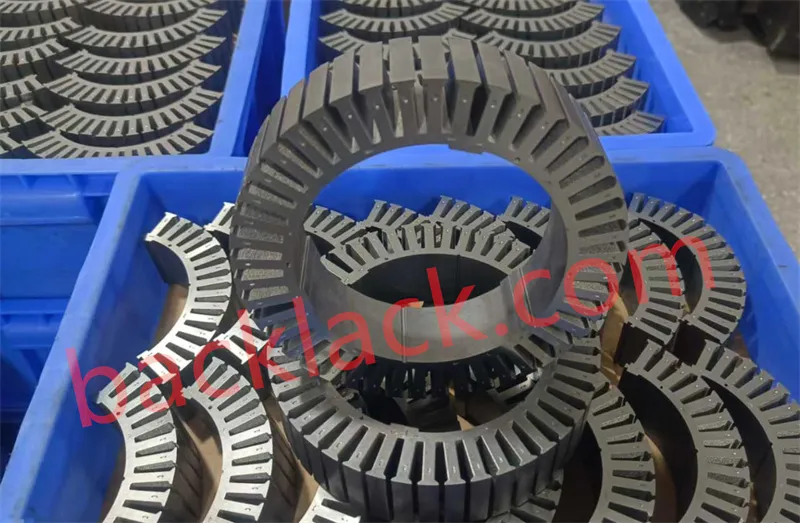

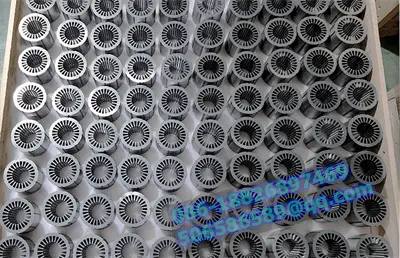

החומר והתהליך מאומתים, למעשה, ביחד. ההדגמה של JFE Steel של ליבת מנוע בגודל 0.10 mm 10JNEX900 משתמשת בחבטות בטמפרטורת החדר עם מליטה כשיטת קיבוע למינציה — והערכת המנוע שלהם (מכונת IPM בעלת 4 קוטבים, סטטור φ105 מ"מ, ערימה של 45 מ"מ) מראה כי יעילות מעל 5,000 סל"ד משופרת בכ-2 נקודות אחוז לעומת פלדה רגילה לא מכוונת בדרגה גבוהה.

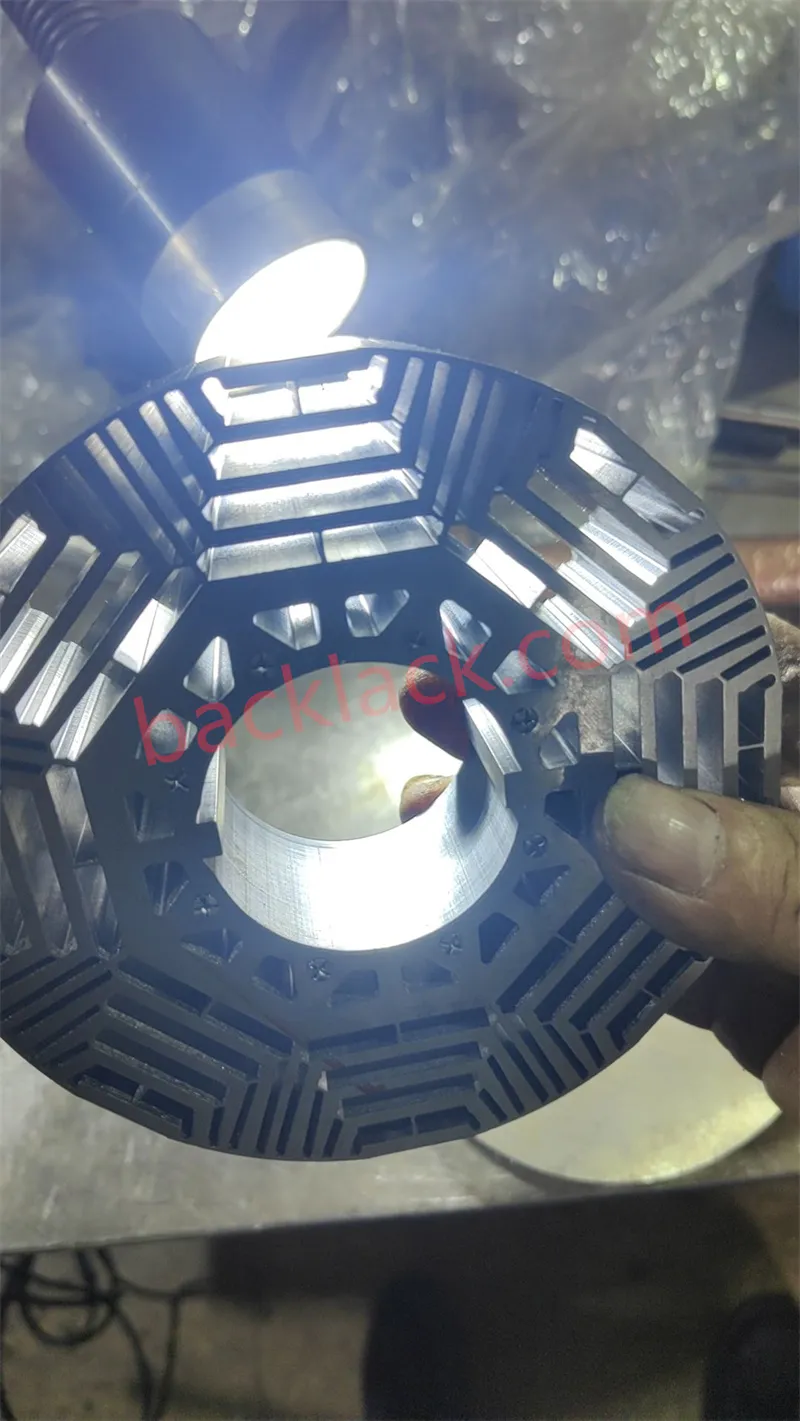

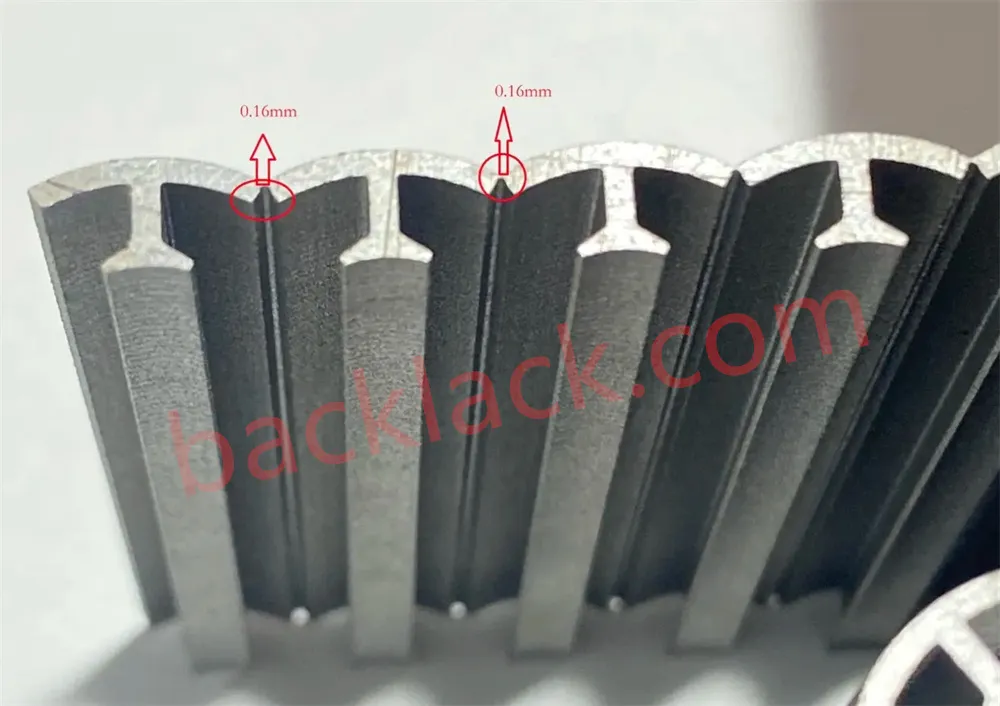

7. מה שהקשר העצמי מסיר: ליבות ארוכות יותר, צפיפות הספק גבוהה יותר

מעבר להפסדים ולרעש, ליבות מלוכדות משנות את הפריסה המכנית של המנוע. מכיוון שאין צורך במסמרות, טבעות לחץ, לוחות קצה או מחברים כדי להחזיק את הערימה יחד, ניתן להשתמש במקום שהן היו תופסות עבור חומר מגנטי פעיל במקום זאת:

• אורך ערימה יעיל יותר באותה חבילה — מעלה ישירות את המומנט ואת צפיפות ההספק.
• פחות חלקים ב-BOM ובפס הייצור — לוגיסטיקה פשוטה יותר, פחות רשתות סובלנות.

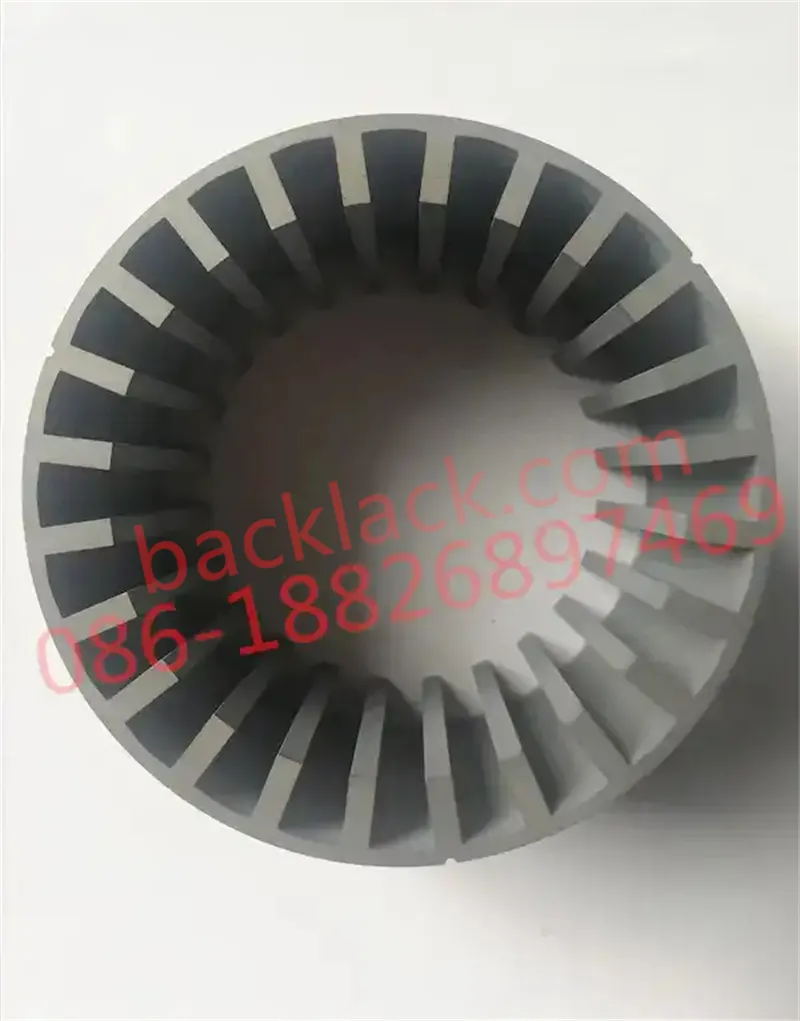

• ערימות נקיות ומדויקות יותר — בקרת גובה מחסנית הדוקה ומקבילית ללא עיוות מכני.
• חופש עיצוב — כעת ניתן לייצר ולתקן בצורה מהימנה צורות וגיאומטריות שיניים שריתוק או השתלבות לא יכלו להחזיק יחד.

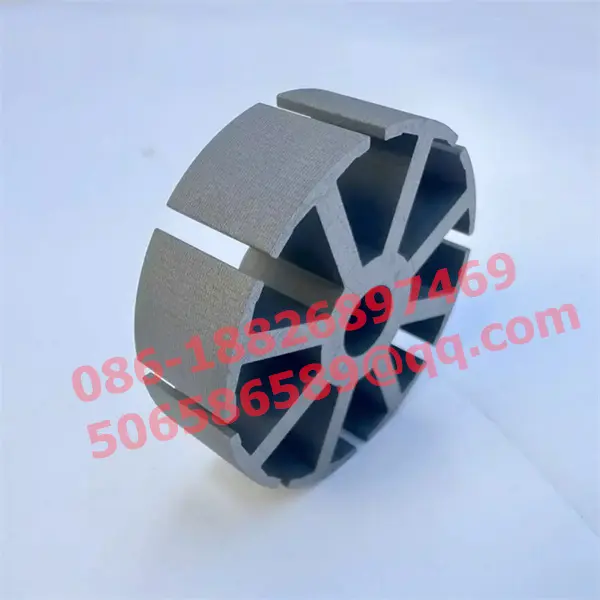

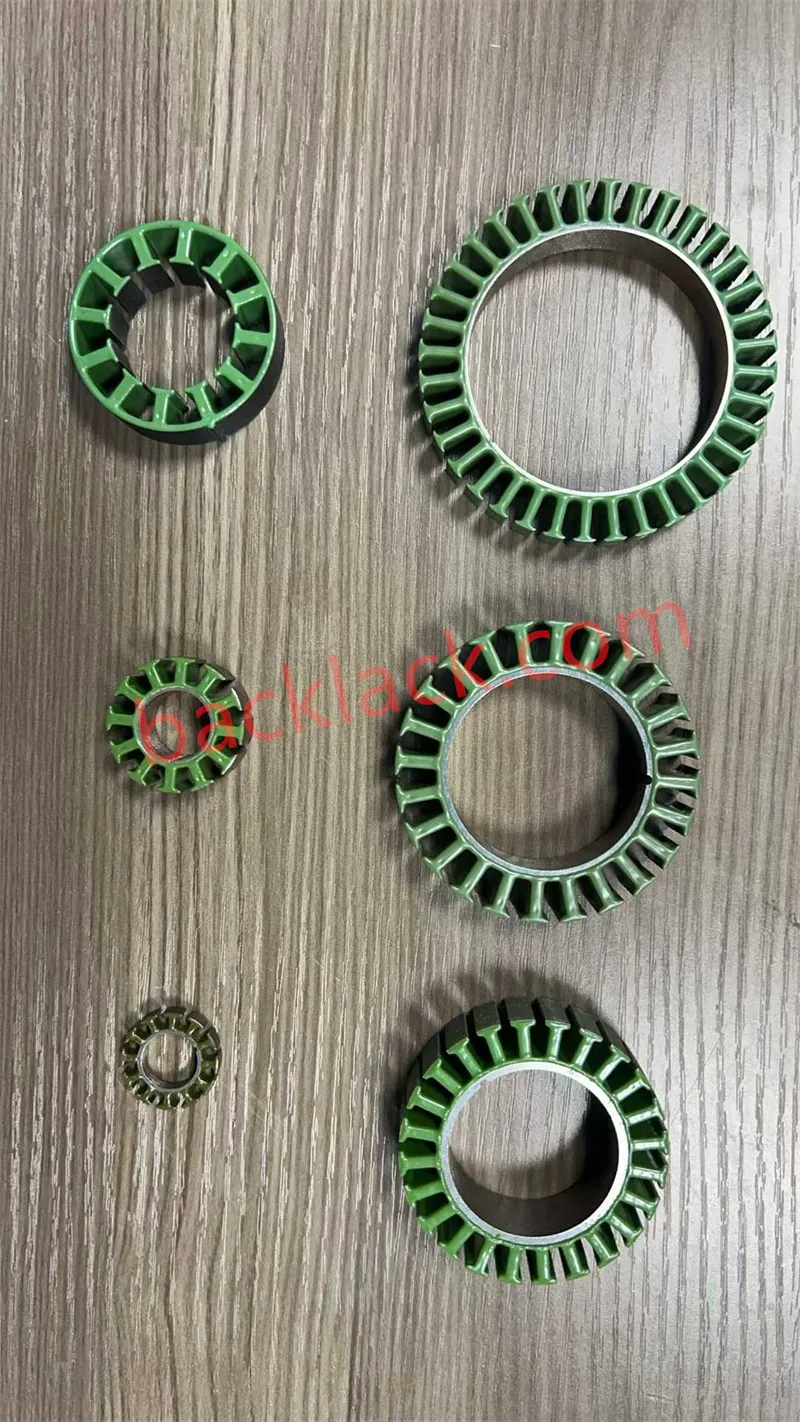

8.איפה ליבות מקשרות עצמיות הן כבר הסטנדרט

הטכנולוגיה היגרה מיישומים קיצוניים לזרם המרכזי, ורשימת המאמצים נראית כמו מפת דרכים של משק החשמל:

על כל אלה, אותם דרייברים עיצוביים חלים: מהירות גבוהה יותר, צפיפות הספק גבוהה יותר, רעש נמוך יותר וחיים ארוכים יותר — בדיוק התכונות שליבה מקשרת עצמית מספקת.

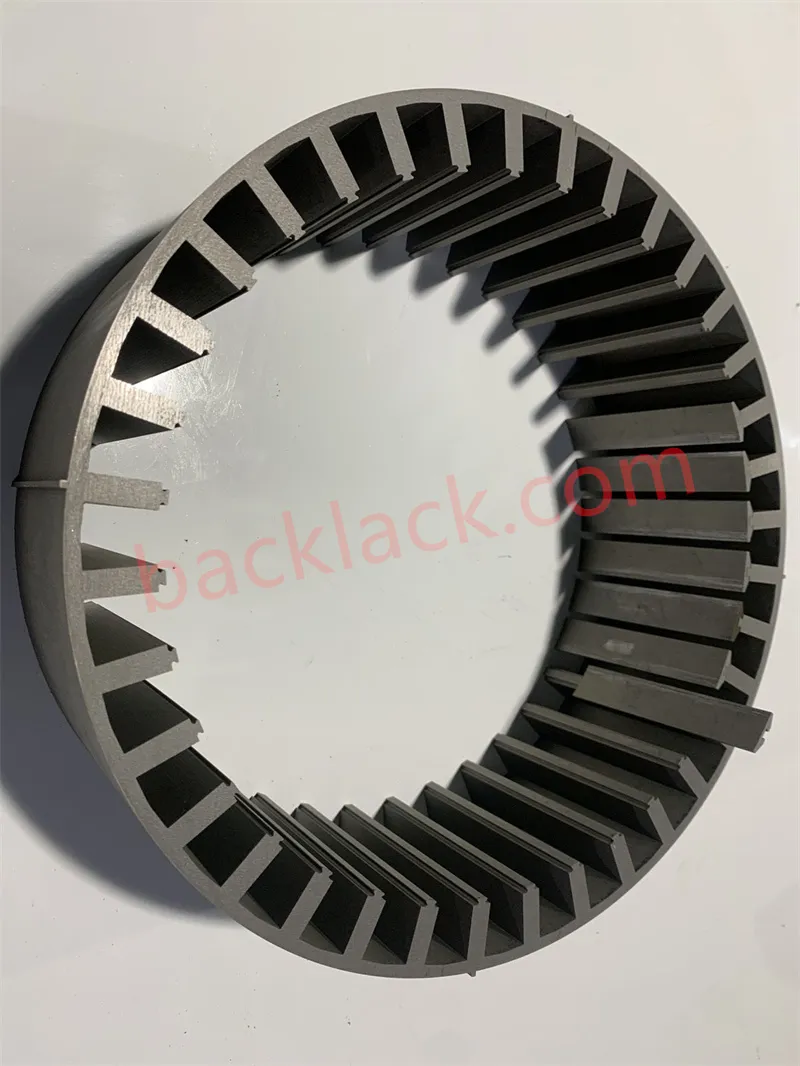

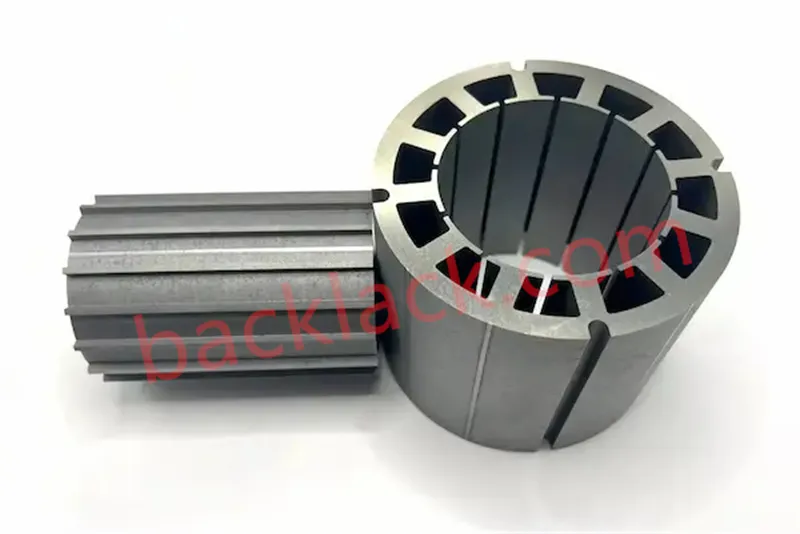

9. ליבות חיבור עצמיות מותאמות אישית מ-Backlack®

אנו מייצרים ליבות מנוע מדויקות עם בדיוק השילוב שטכנולוגיה זו צריכה — פלדות חשמליות דקות ועתירות סיליקון המחוברות להדבקה בשטח מלא. השירות שלנו מכסה את כל השרשרת:

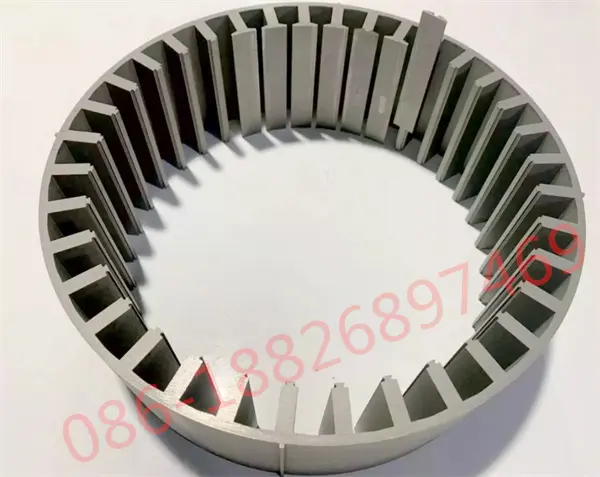

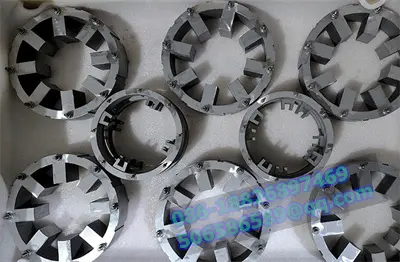

1. בחירת חומרים. אנו עוזרים לך לבחור את הציון הנכון עבור פרופיל המהירות והתדר שלך — מפלדת סיליקון גבוהה במיוחד 0.10 מ"מ דקה במיוחד (למשל 10JNEX900) ועד לדרגות דק קונבנציונליות — עם נתוני אובדן כדי להצדיק את הבחירה.

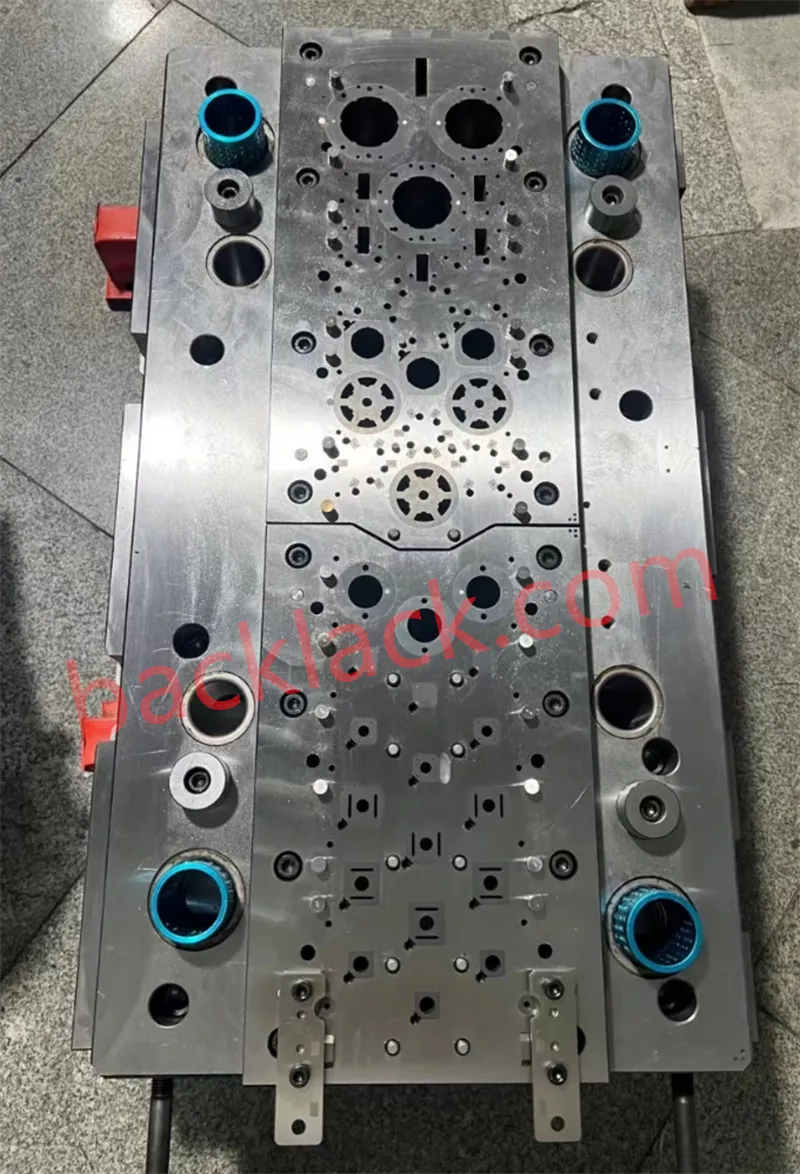

2. עיצוב למות & הַטבָּעָה. מתנות פרוגרסיביות מדויקות והטבעה נמוכה שפותחו עבור חומר דק, שביר ועתיר סיליקון.

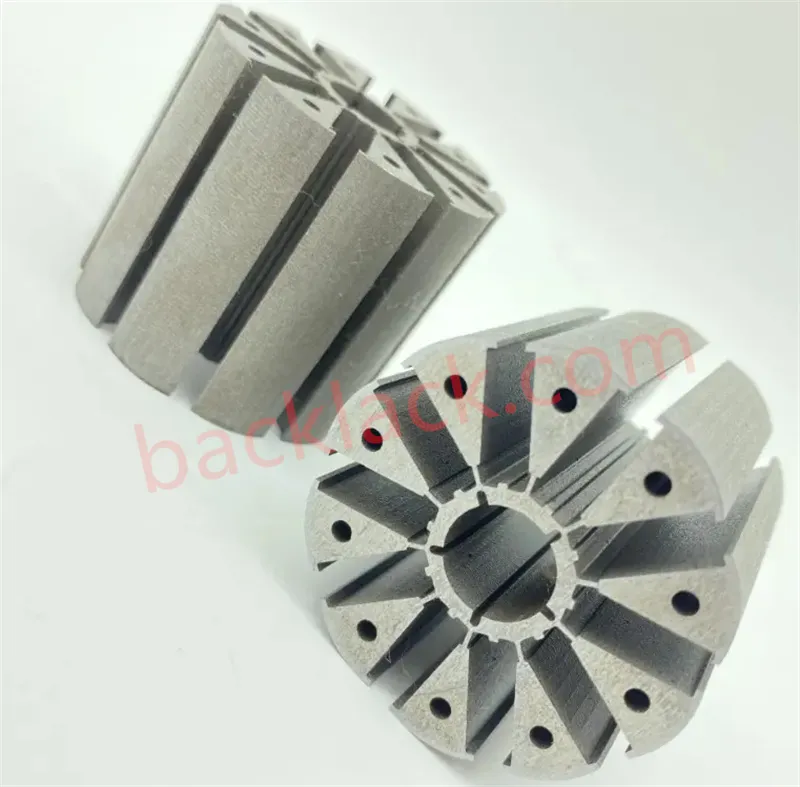

3. הרכבה מליטה עצמית. הדבקת דבק בשטח מלא תחת לחץ וטמפרטורה מבוקרים, איחוד למינציות לערימות רוטור וסטטור קשיחות ומדויקות במידות.
4. בדיקה & מְסִירָה. גובה הערימה, המקביליות והגיאומטריה אומתו לפני המשלוח — ליבות מוכנות לליפוף או מוכנות להרכבה לפי ה-BOM שלך.

על Backlack?

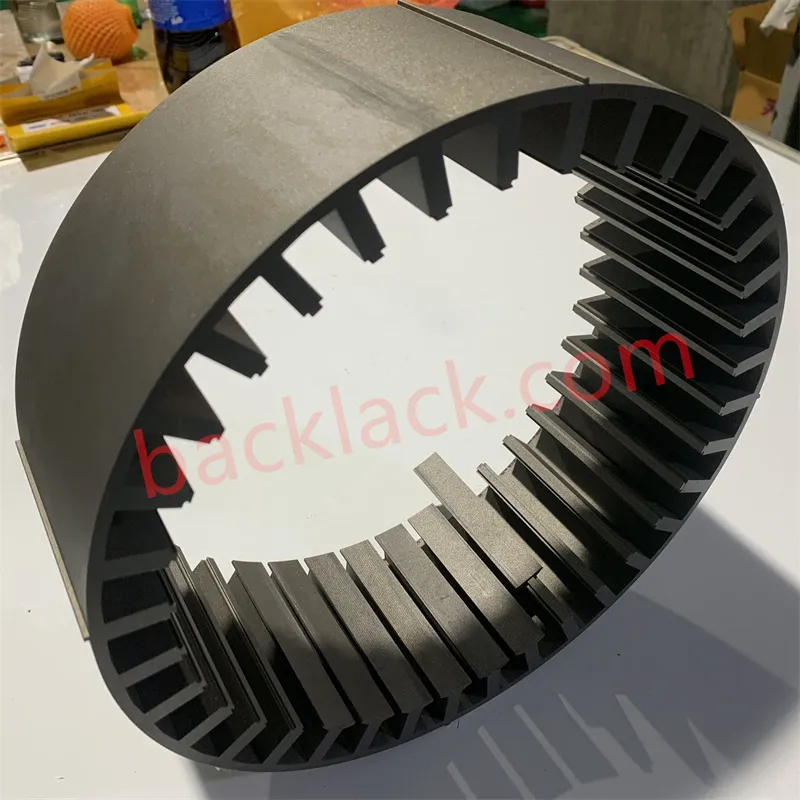

שיטות הרכבה מסורתיות כמו ריתוך וריתוך משבשות את מבנה המעגל המגנטי וגורמות לנזק תרמי חמור או קצרי קצה, מה שיוצר צוואר בקבוק גדול בייצור מנועי כונן מהירים ויעילים. כיצרנית דיוק ליבת מנוע מתמחה, Backlack® מתגבר על צוואר הבקבוק הקריטי בתעשייה של הצטרפות לרצועות פלדה חשמליות דקות במיוחד ועתירות סיליקון. על ידי שילוב דיוק של הטבעת תבנית פרוגרסיבית נמוכה, ריפוי דבק תרמו-עיתונות בשטח מלא ובקרת מקביליות מחסנית הדוקה, אנו מבטלים קצרי אינטרלמינציה, מפחיתים אובדן הליבה (-5%), מפחיתים זרם מרגש (-9%) ורעש לח (-5 dB). אנו מספקים ייצור סוהר ומדויק ממקור יחיד, מסלילי פלדה חשמליים ועד ערימות רוטור וסטטור מוכנים לרוח עבור מנועי הנעה EV, הנעה חשמלית בחלל, רובוטיקה רפואית ומערכות אלקטרומגנטיות בעלות ביצועים גבוהים.
