Gyártási teljesítménymutatóink
? 30-40%-os vasveszteség csökkenés a hagyományos szegecselt/hegesztett magokhoz képest

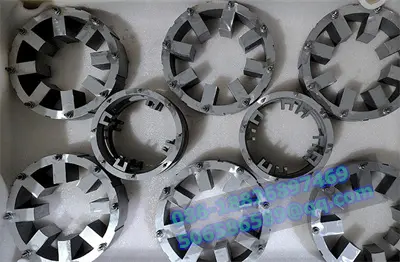

? 25-35%-os forgatónyomaték-sűrűség-növekedés a motorburok méretének növelése nélkül

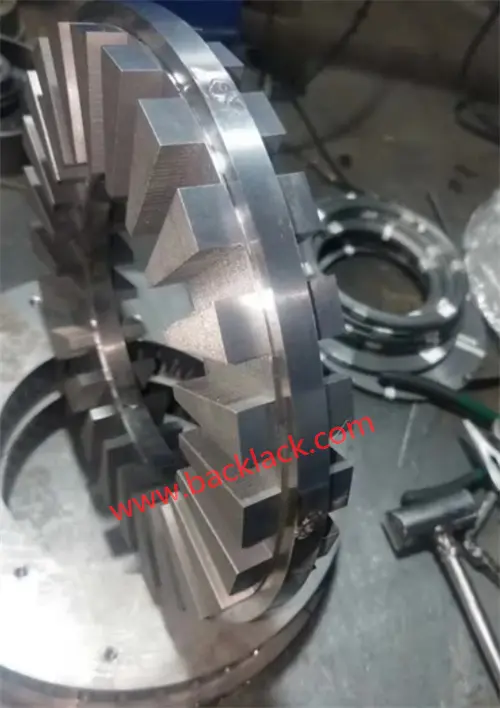

? 15-30%-os hőkezelési hatékonyság javulás
? Több mint 50%-kal nagyobb szerkezeti integritás és rezgésállóság
? Gyártási kapacitás: 10 000+ önkötő mag havonta ISO 9001 tanúsítvánnyal
A hagyományos módszereknél megfigyelt alapvető korlátok
Működésünk során több millió szegecselt és hegesztett motormagot gyártottunk, így jól megértjük, miért válnak elavulttá ezek a módszerek a nagy teljesítményű alkalmazásokban:
Szegecselés: A mechanikai kompromisszum, amelyen túlléptünk
Minőség-ellenőrzési vizsgálataink során a szegecselt magok folyamatosan veszélyeztetett mágneses áramkör folytonosságot mutatnak a laminálások közötti elkerülhetetlen hézagok miatt. Ezek a hiányosságok:
- Megzavarja a mágneses fluxus útját, ami 8-12%-kal csökkenti a motor teljes hatékonyságát
- Hozzon létre olyan lokális feszültségkoncentrációkat, amelyek nagy sebességű működés közben kimerüléshez vezetnek
- Korlátozza a tervezési rugalmasságot a szegecsekhez és a kapcsolódó szerszámokhoz szükséges fizikai hely miatt
- Magából a szegecsanyagból adjon felesleges súlyt – ez kritikus a súlyérzékeny alkalmazásokhoz
- Pontos lyukfúrást igényel, amely károsítja az elektromos acél mágneses tulajdonságait a kritikus területeken
Hegesztés: A termikus kihívás, amelyet megoldottunk
Míg a hegesztés folyamatos kötést biztosít, kohászati elemzésünk komoly termikus kihívásokat tár fel:
- A magas hőmérsékletű hőhatás zónák megváltoztatják az elektromos acél kristályszerkezetét, rontva a mágneses tulajdonságokat
- A mágneses permeabilitás 15-25%-kal csökken a hegesztett területeken, jelentősen növelve a magveszteséget
- A termikus torzítás befolyásolja a méretpontosságot, ami további utófeldolgozási lépéseket tesz szükségessé
- A hűtési ciklusokból származó maradék feszültségek hosszú távú megbízhatósági problémákat okoznak, amelyek a helyszíni működés során jelentkeznek
- Korlátozottan kompatibilis a hőkezelésre érzékeny fejlett mágneses anyagokkal
Önkötő technológia: Fizika-vezérelt gyártási megoldásunk
Létesítményünkben az önkötő technológia a több éves folyamatfejlesztés és anyagtudományi szakértelem csúcspontja. Ahelyett, hogy mechanikus rögzítőelemekre vagy termikus fúzióra hagyatkoznánk, speciális ragasztóbevonatokat használunk, amelyeket prémium elektromos acéllemezekre viszünk fel, amelyek pontosan szabályozott hő- és nyomásviszonyok között aktiválódnak. Az eredmény egy monolitikus, teljesen kötött motormag, amely megőrzi az alapanyag belső mágneses tulajdonságait, miközben kivételes szerkezeti integritást biztosít.
Önkötő rendszereink műszaki specifikációi

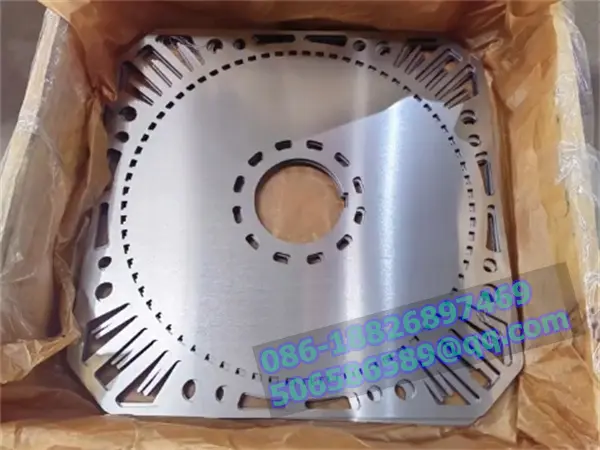

Ragasztótípusok: EB540, EB546, EB548, EB549, Suralac 9000, PE75W, PE49 (mindegyik 1000+ órás gyorsított élettartam-teszttel rendelkezik)<br> Szakítószilárdság: 14-18 N/mm2 (roncsolásos vizsgálattal az IEC 60404-14 szerint)<br> Halmozási együttható: �98,5% (precíziós mikrométerekkel és optikai ellenőrzéssel mérve)<br> Üzemi hőmérsékleti tartomány: -40°C és 85°C között (autó- és űrkutatási alkalmazásokhoz tanúsítva)<br> Vasveszteség csökkentés: 15-30% a hagyományos módszerekhez képest (Epstein keretteszttel igazolva)<br> Hőmérsékletcsökkentés működés közben: 5-10°C (folyamatos teljes terhelés mellett mérve)
Teljesítményelőnyök: Tesztelésünk számszerűsített előnyei
Kiterjedt tesztelési protokolljaink mérhető, számszerűsíthető fejlesztéseket igazoltak több teljesítménydimenzióban:
Fokozott teljesítménysűrűség
A �98,5%-os halmozási együtthatóval az önkötő magok maximalizálják az aktív mágneses anyagot egy adott térfogaton belül. Ez közvetlenül jelenti a nagyobb teljesítménysűrűséget – a motorok kisebbek és könnyebbek, miközben megtartják vagy akár javítják a teljesítményspecifikációkat. Elektromos jármű ügyfeleink számára ez az előny 12-15%-os tömegcsökkentést tett lehetővé a vontatómotorok szerelvényeiben.
Kiváló hatékonyság
A légrések megszüntetésével és a laminálások közötti egyenletes érintkezés biztosításával önkötő technológiánk 15-30%-kal csökkenti az örvényáram-veszteséget. Az alaphatékonyság ezen javulása közvetlenül meghosszabbítja az akkumulátor-élettartamot, alacsonyabb működési költségeket és alacsonyabb hőkezelési követelményeket, amelyek kritikus tényezők a hét minden napján, 24 órában működő ipari automatizálási ügyfeleink számára.

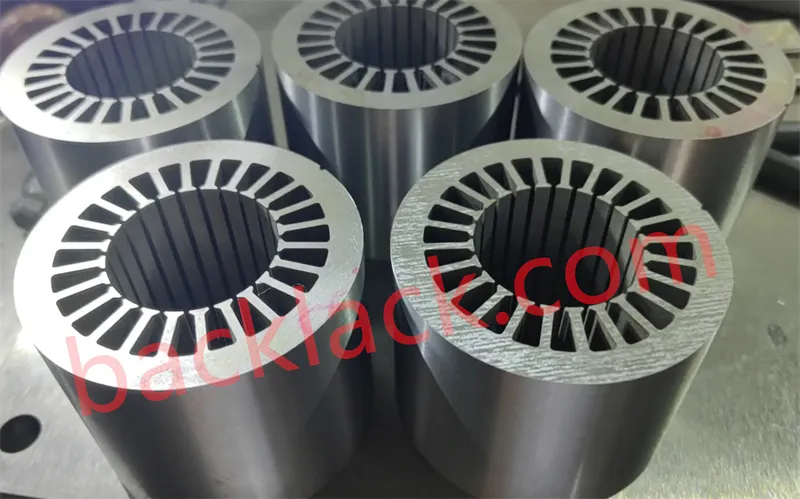

Kivételes szerkezeti integritás
A folyamatos ragasztás a teljes laminálási kötegben monolitikus szerkezetet hoz létre, 14-18 N/mm2 nyírószilárdsággal. Ez kiküszöböli a nagy sebességű működés során a rétegvesztés kockázatát, és kiváló rezgés- és mechanikai ütésállóságot biztosít, ami elengedhetetlen az extrém környezetben dolgozó repülőgép- és védelmi ügyfeleink számára.
Precíziós gyártás
Önkötő folyamataink jobb felületi érintkezési egyenletességet biztosítanak, több mint 50%-kal javítva a síkságot és a függőlegességet. Ez a precizitás lehetővé teszi kisebb mágneses hidak (0,25-0,50 mm) használatát, tovább optimalizálva a mágneses áramkör teljesítményét, és lehetővé teszi az ügyfeleink által igényelt kompaktabb kialakításokat a szűkös helyű alkalmazásokhoz.

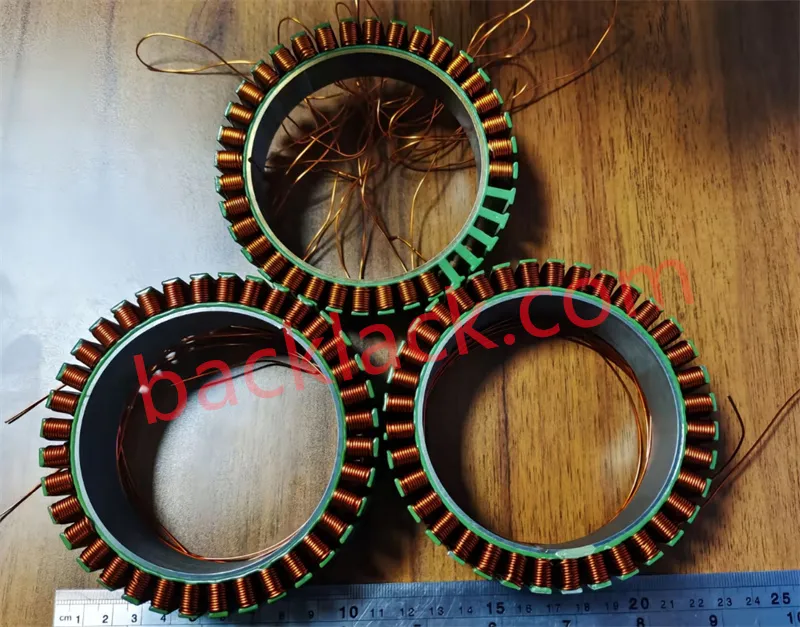

Összehasonlító elemzés: Gyártási adataink
| Teljesítménytényező | Önkötő technológiánk | Szegecselés | Hegesztés |
|---|---|---|---|
| Vasveszteség (W/kg 50 Hz-en) | 1.8C2.5 | 3.5C4.8 | 3.2C4.5 |
| Halmozási együttható | �98,5% | 92C95% | 94C96% |
| Nyomatéksűrűség javítása | +25C35% | Alapvonal | +10C15% |
| Strukturális integritás | Kiváló (monolit) | Tisztességes (diszkrét pontok) | Jó (folyamatos, de stresszes) |

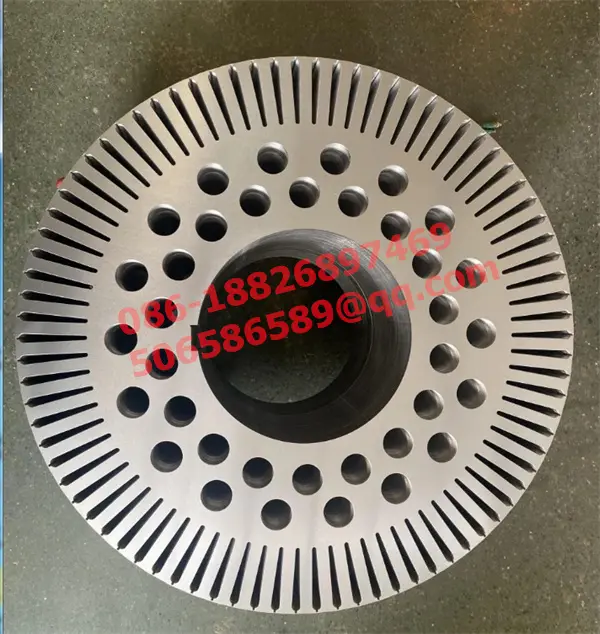

| Mágneses tulajdonságok megőrzése | Kiváló (nincs hőkárosodás) | Jó (csak mechanikai sérülés) | Gyenge (hő által érintett zónák) |
| Tervezési rugalmasság | Magas (nincs megkötés) | Alacsony (szegecs elhelyezése) | Közepes (hegesztési hozzáférhetőség) |
| Rezgésállóság | Kiváló (csillapított szerkezet) | Tisztességes (laza laminálás) | Jó (merev, de törékeny) |
| Gyártási komplexitás | Közepes (ellenőrzött folyamat) | Alacsony (egyszerű mechanika) | Magas (precíziós hegesztés) |

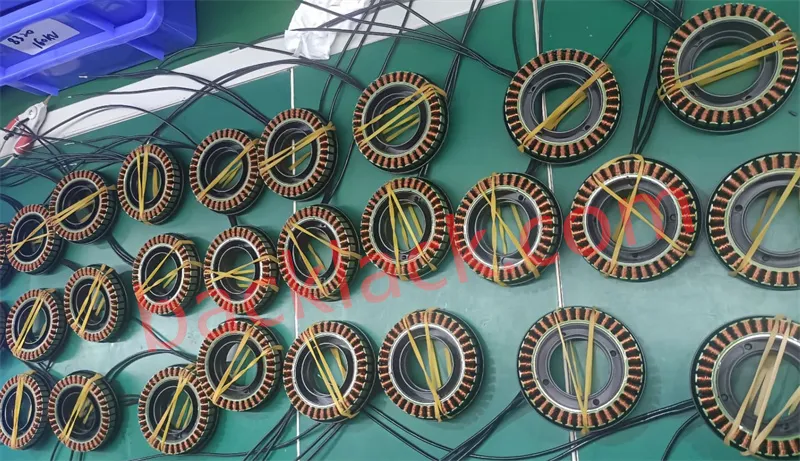

Gyártási folyamatunk: precízió a bevonattól a kikeményedésig
Önragasztási folyamatunk számos pontosan ellenőrzött lépésből áll, amelyek biztosítják az optimális teljesítményt, amelyeket éveken át tartó folyamatfinomítással fejlesztettünk ki:
- Bevonatfelhasználás: Speciális szigetelő ragasztó kötőanyagokat hengerrel vonnak be prémium elektromos acéllemezek egyik vagy mindkét oldalára, szabadalmaztatott bevonatrendszerünk segítségével, 0,002 mm vastagságszabályozással.
- Kezdeti kikeményedés: A bevont lapok mérsékelt hőmérsékleten keményednek a mi klímaszabályozott környezetünkben, hogy száraz, rugalmas, de reakcióképes bevonatot hozzanak létre, amely alkalmas a későbbi feldolgozásra.
- Bélyegzés és vágás: A bevont lapokat precíziós bélyegzőpréseink, lézervágó rendszereink vagy huzal-EDM módszereink segítségével formázzuk meg anélkül, hogy a kötőréteget károsítanánk, 100%-os szemrevételezéssel.
- Fixture design: Mérnöki csapatunk által tervezett egyedi rögzítőelemek pontos beállítást és egyenletes nyomáseloszlást biztosítanak a végső ragasztási folyamat során, 0,01 mm-es tűréssel.
- Egymásra rakás: A laminálásokat az ügyfelek egyedi tervezési követelményei szerint állítják össze, legyen az egyenes vagy ferde konfiguráció, automatizált rakatoló berendezéssel, valós idejű minőségellenőrzéssel.
- Végső kikeményedés: A számítógép által vezérelt kemencéinkben a hő és nyomás ellenőrzött alkalmazása aktiválja a kötőanyagot, stabil, erősen térhálósított duroplaszt szerkezetet hozva létre a teljes magban.
Alkalmazás-specifikus optimalizálás: Ügyfeleink sikertörténetei
Önkötő technológiánk sokoldalúsága lehetővé teszi az alkalmazás-specifikus optimalizálást a különböző iparágakban:

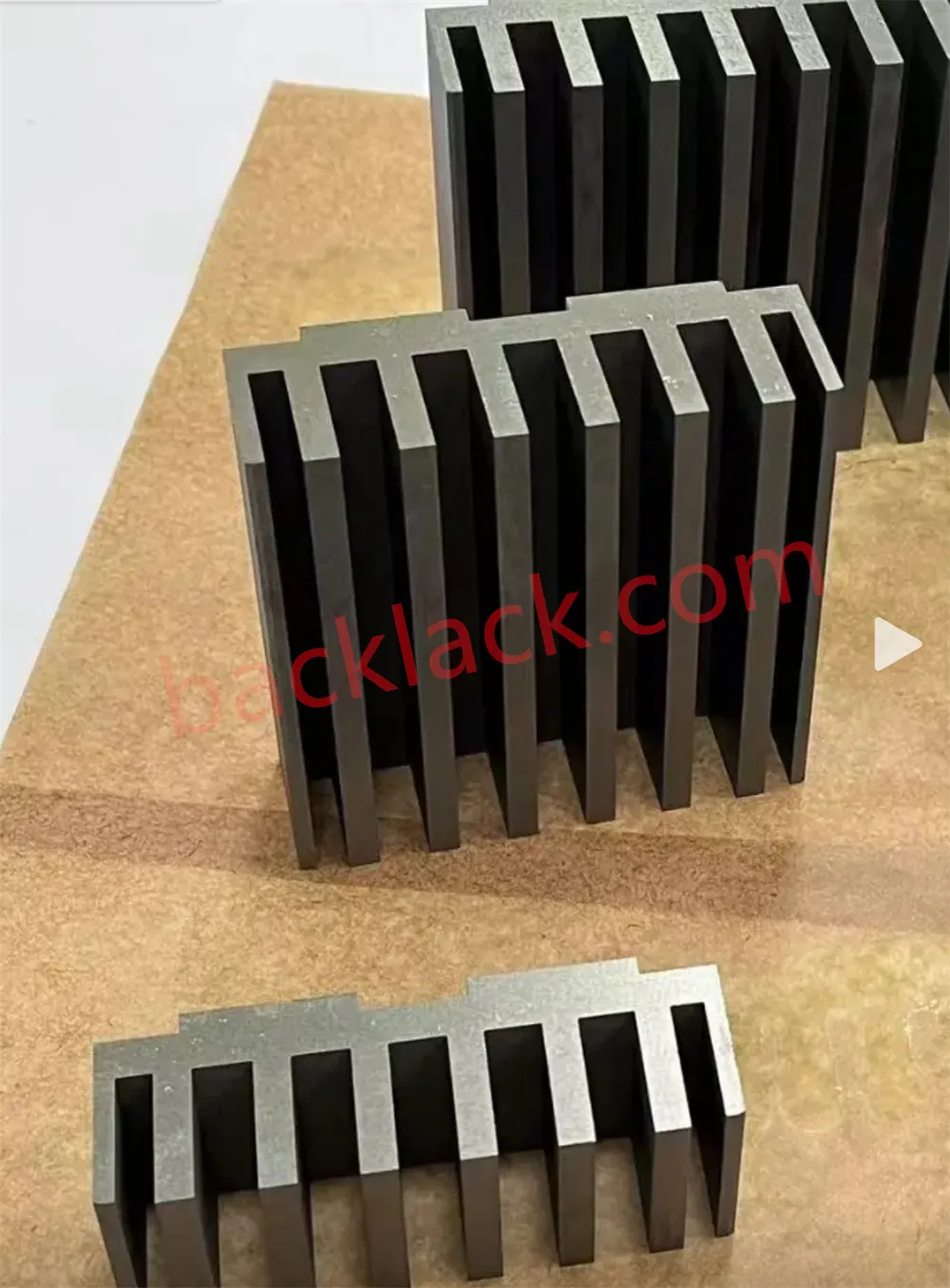

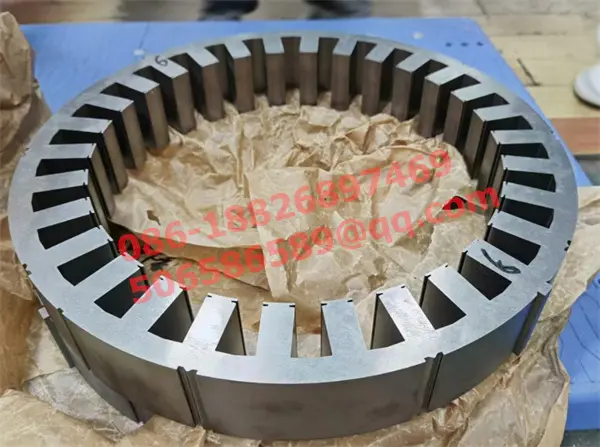

Elektromos járművek
A nagy teljesítménysűrűséget és hőstabilitást igénylő vontatómotorok esetében önkötődünk lehetővé teszi a kompakt kialakításokat, kiemelkedő hatékonysággal és megbízhatósággal folyamatos nagy terhelés mellett. Az egyik nagy elektromos járműgyártó 22%-os motorhatékonyság-javulást mutatott be, miután átváltott az önkötő magokra.

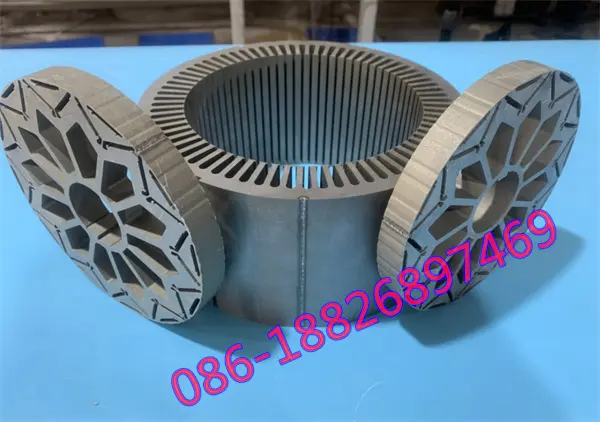

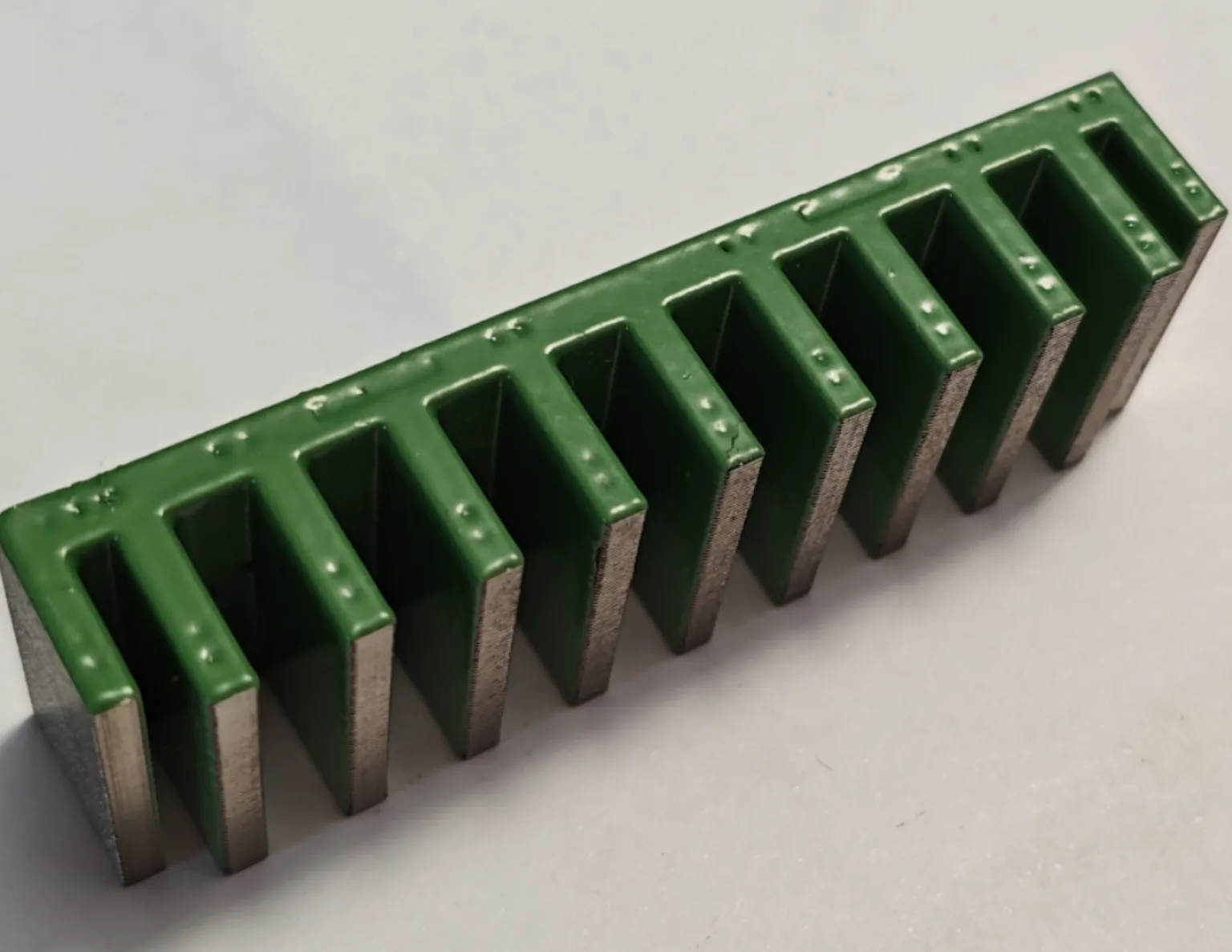

Heavy Lift drónok
Az űrrepülési alkalmazások a súlycsökkentés és a rezgésállóság előnyeit élvezik, amelyek kritikus fontosságúak a stabilitás megőrzésében és a repülési idő meghosszabbításában nehéz üzemi környezetben. Drón klienseink 18%-kal hosszabb repülési időt értek el azonos akkumulátorkapacitás mellett.
Ipari automatizálás
A nagy sebességű szervomotorok kiaknázzák önkötő magjaink pontosságát és szerkezeti integritását, hogy kivételes dinamikus választ és pozicionálási pontosságot érjenek el. Egy robotgyártó nulla maggal kapcsolatos meghibásodásról számolt be 18 hónapos helyszíni működés során.

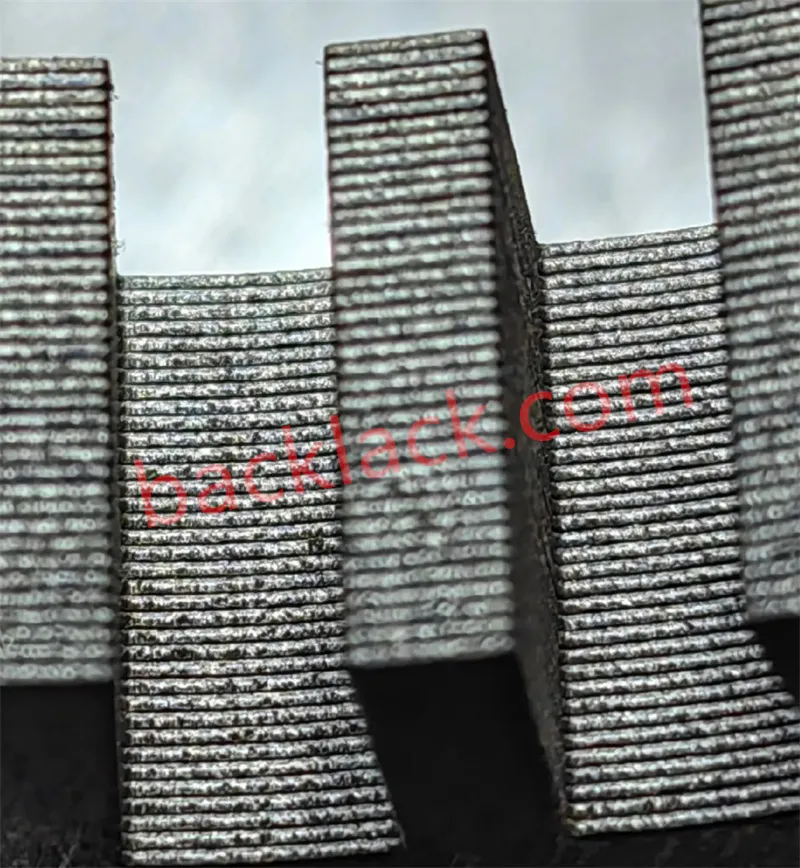

Megújuló energia
A szélturbina-generátorok önkötő magjaink tartósságát és környezeti ellenállását használják ki, hogy ellenálljanak a zord kültéri körülményeknek, és megbízható, hosszú távú működést biztosítsanak. Tengeri szélenergia ügyfeleink 40%-kal meghosszabbították a karbantartási intervallumokat.

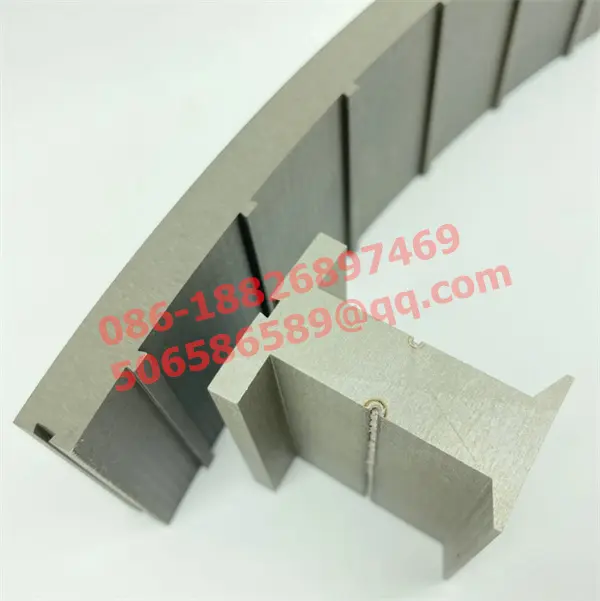

Gazdasági megfontolások: Teljes tulajdoni költség elemzése
Míg az önkötő technológia a hagyományos módszerekhez képest magasabb kezdeti befektetéssel járhat, ügyfeleink esettanulmányaink lenyűgöző gazdasági előnyöket tárnak fel:
- Csökkentett anyagpazarlás: A magasabb halmozási együttható azt jelenti, hogy kevesebb nyersanyagra van szükség az azonos teljesítményhez – ügyfeleink átlagosan 8%-os anyagköltség-megtakarítást érnek el
- Alacsonyabb energiafogyasztás: a jobb hatásfok csökkenti a működési költségeket a motor élettartama alatt – motoronként 10 év alatt jellemzően 12 000 dollár feletti megtakarítás
- Csökkentett karbantartás: A kiváló megbízhatóság csökkenti a karbantartási igényeket és az állásidőt – az ipari ügyfelek 65%-kal csökkentik a karbantartási költségeket

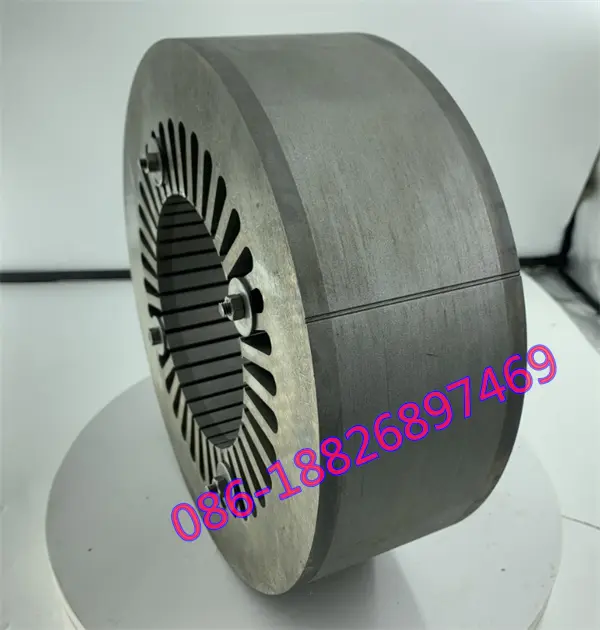

- Meghosszabbított élettartam: A megnövelt tartósság hosszabb működési élettartamot eredményez – átlagos élettartama 2,3-szoros a szegecselt magokhoz képest
- Rendszerszintű megtakarítás: A kompakt kialakítás lehetővé teszi a kisebb, könnyebb tartórendszereket (hűtés, szerkezet stb.)�A rendszer teljes tömegének 15-20%-os csökkentését
A nagy igénybevételt jelentő, folyamatos működésű alkalmazásoknál ezek a megtakarítások 40%-kal vagy többel csökkenthetik a teljes működési költséget a motor élettartama során, így a kezdeti befektetés rendkívül indokolt.

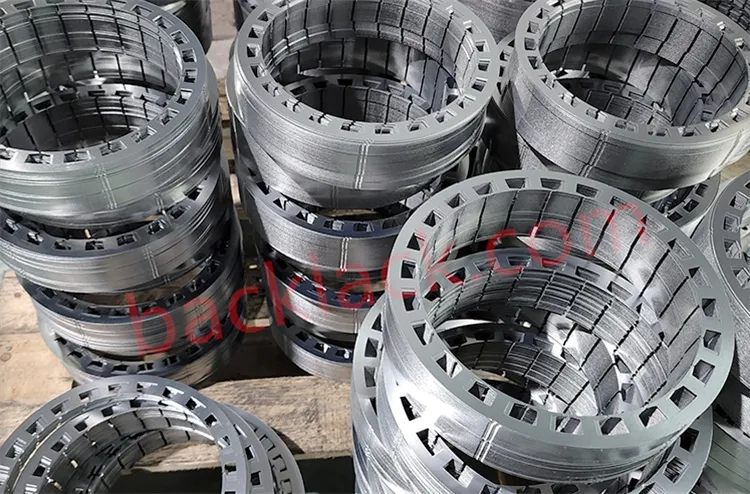

Következtetés: Az elkerülhetetlen evolúció, amelyet mi vezetünk
Egyedi motormag-gyártóként ennek a technológiai váltásnak az élén, határozottan kijelenthetjük, hogy a szegecselés és hegesztés elhagyása az önkötő technológia helyett nem pusztán gyártási preferencia, hanem alapvető válasz a modern motortervezés fizikai és gazdasági realitásaira. Ahogy a teljesítménysűrűségre vonatkozó követelmények tovább emelkednek, és a hatékonysági szabványok szigorúbbá válnak, az önkötő technológia előnyei egyre meggyőzőbbé válnak.
A velünk együttműködő gyártók a motorteljesítmény új határaihoz férnek hozzá, lehetővé téve olyan innovációkat, amelyek korábban a hagyományos módszerekkel lehetetlenek voltak. Az átállás új folyamatokba és szakértelembe befektetést igényel, de a megtérülés – a teljesítmény, a megbízhatóság és a piaci versenyképesség tekintetében – jelentős és fenntartható.
Az elektromos motorok fejlesztésének nagy tétekkel teli világában az önkötő technológia nem csak a jövő, hanem a jelen valósága azok számára, akik nem hajlandók kompromisszumot kötni a teljesítmény terén. Meghívjuk Önt, hogy lépjen kapcsolatba mérnöki csapatunkkal, hogy megvitassák, hogyan alakíthatja át önkötő szakértelmünk következő motortervezési projektjét.
Készen áll a motorteljesítmény növelésére?
Az önkötő technológia elkerülhetetlen választás a nagy teljesítménysűrűségű motorok számára?

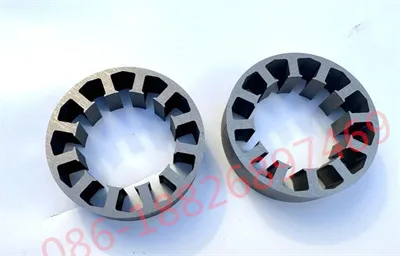

Request a Technical ConsultationForduljon hozzánk még ma műszaki konzultációért és mintaértékelésért. Csapatunk együttműködik Önnel, hogy megértse az Ön konkrét követelményeit, optimalizálja az alapvető tervezést, és olyan megoldást biztosítson, amely megfelel az Ön teljesítményének, költségvetésének és időbeli igényeinek.
A Youyou technológiáról
Több évtizedes precíziós motormag-gyártási tapasztalattal rendelkezünk, egyedi állórész- és forgórész-laminálásra specializálódtunk a legigényesebb alkalmazásokhoz. Képességeink a következők:
- Anyagismeret: szilíciumacél (0,05 mmC0,5 mm), amorf ötvözetek, kobalt-vas ötvözetek és lágy mágneses kompozitok
- Fejlett gyártás: Lézeres vágás, precíziós bélyegzés, automatizált egymásra rakás és speciális bevonási technológiák
- Minőségi szabványok: ISO 9001, IATF 16949 és iparág-specifikus tanúsítványok
- Globális partnerségek: vezető OEM-ek kiszolgálása az autóiparban, a repülőgépiparban, az ipari automatizálásban és a megújuló energia szektorban
