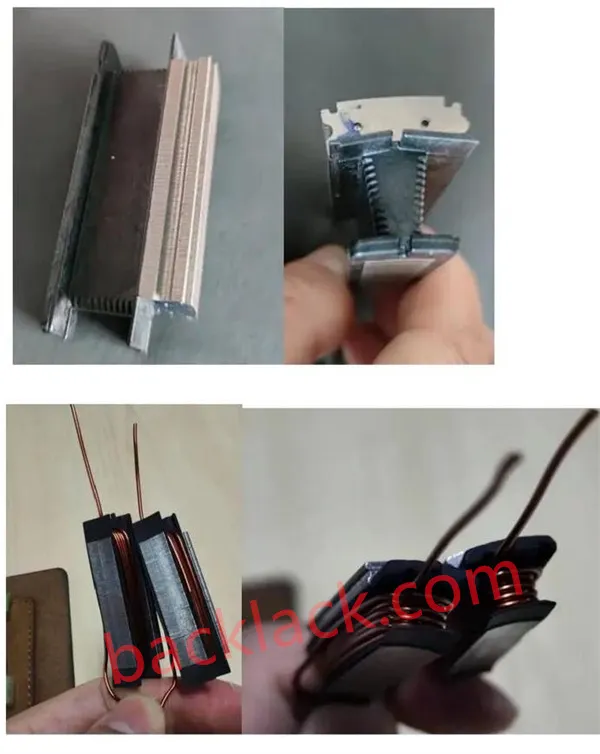

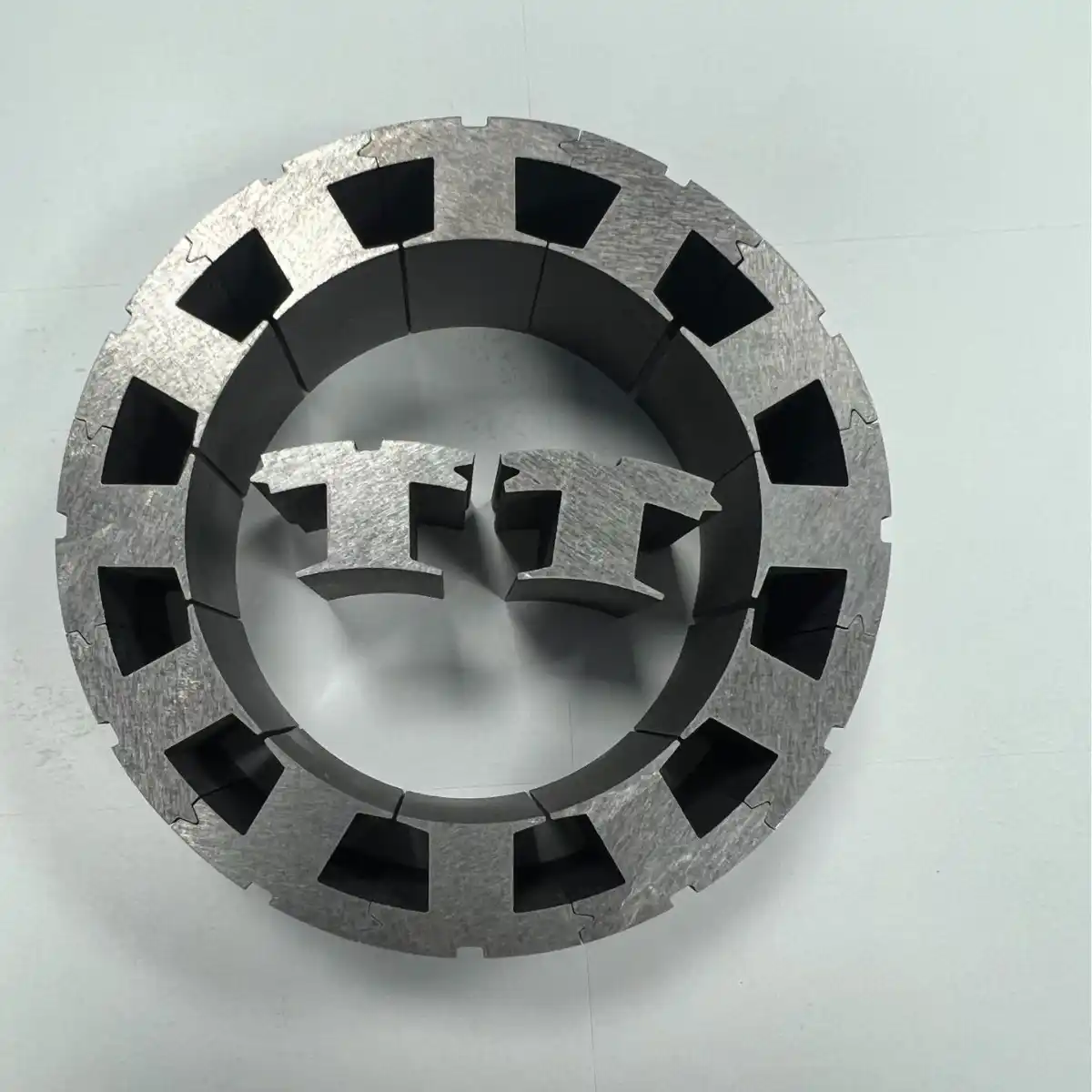

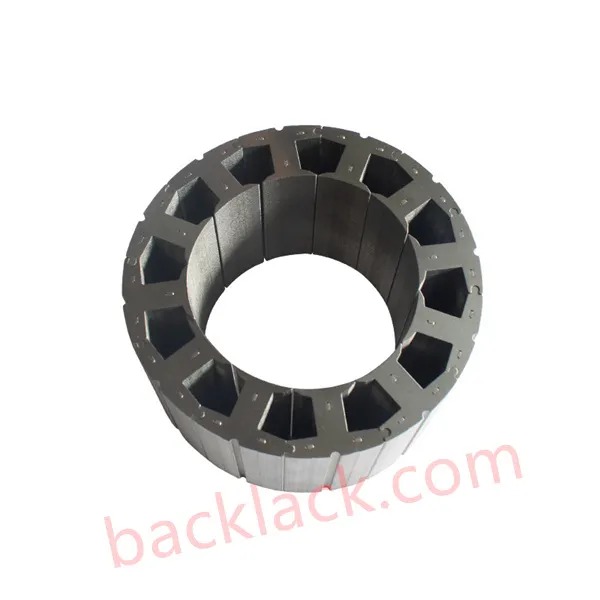

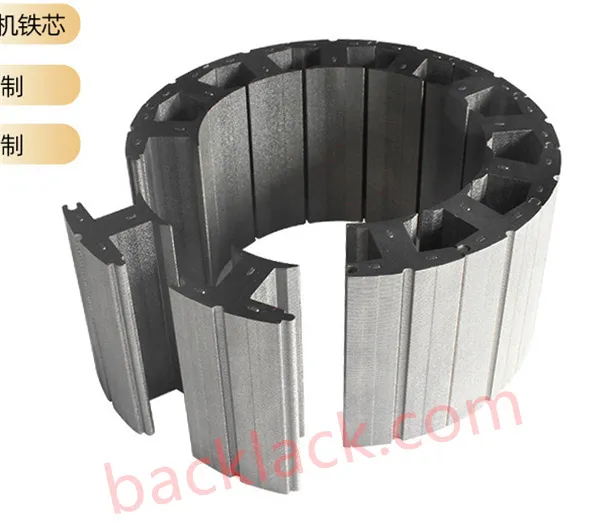

Bölümlere Ayrılmış Motor Çekirdeklerinin Temel Avantajları
Özelleştirme ve uygulama konusunda uzun yıllara dayanan deneyimin ardından, bölümlere ayrılmış motor çekirdekleri, özellikle yüksek performanslı, büyük boyutlu ve özelleştirilmiş motor senaryolarında, entegre çekirdeklere göre bariz avantajlara sahiptir. İşte en öne çıkan 6 avantajı:
-

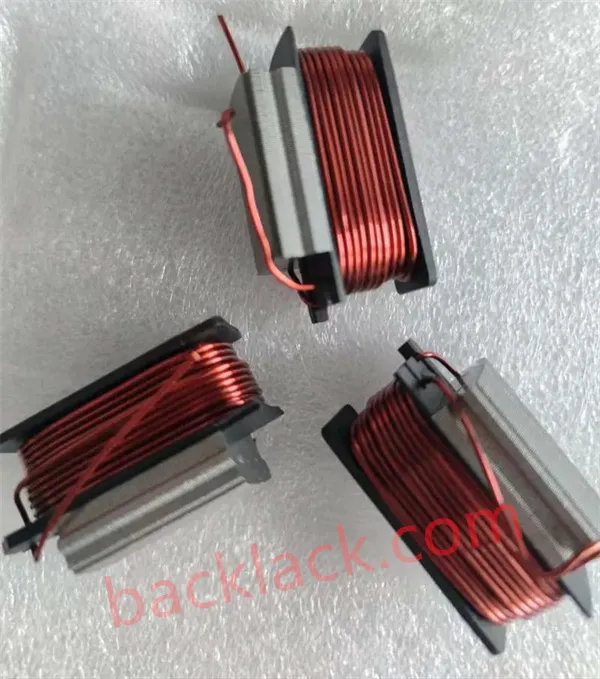

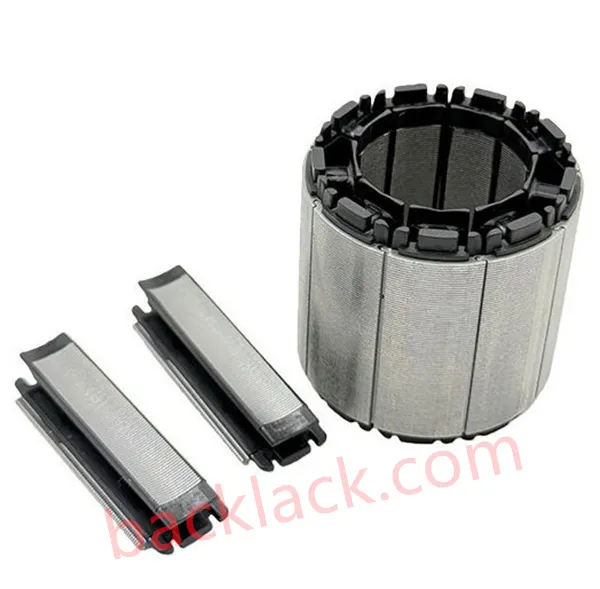

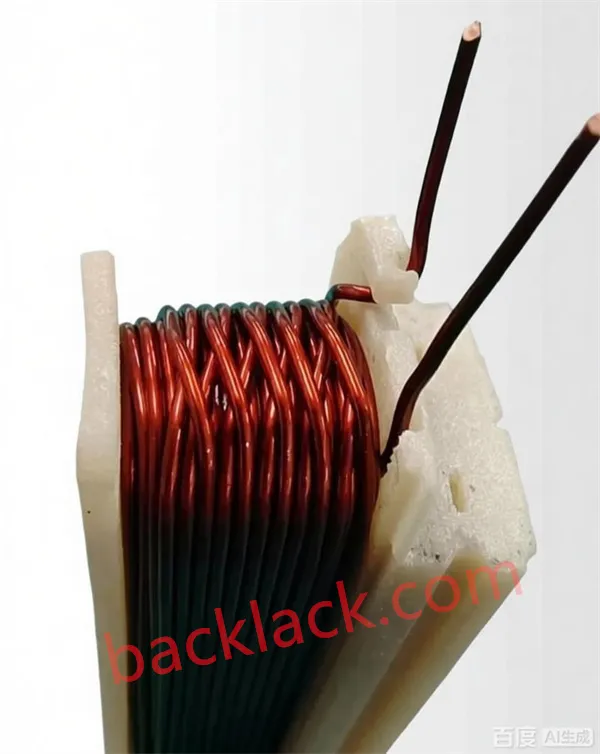

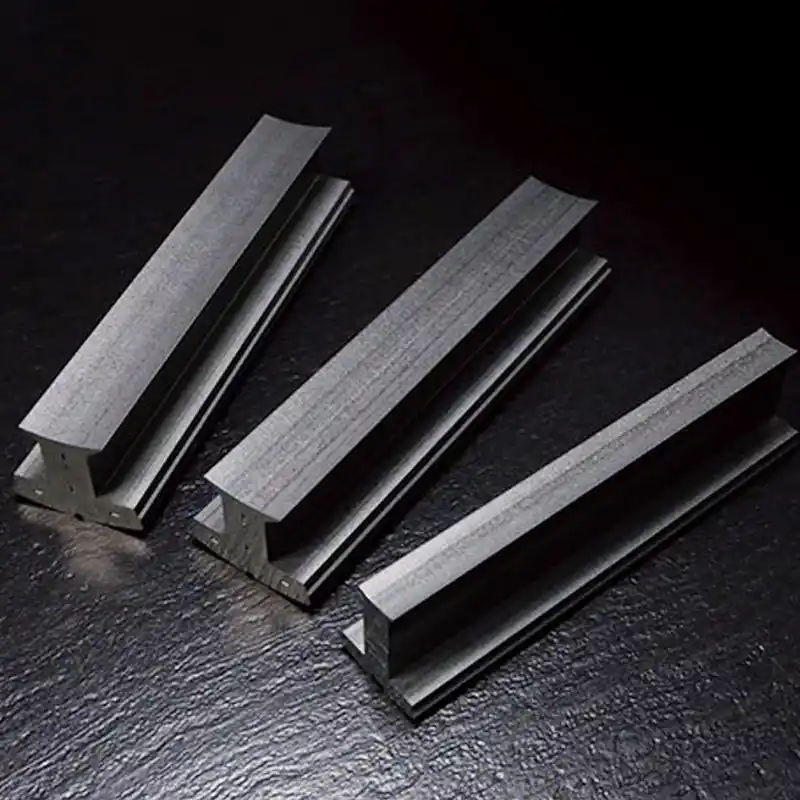

Basitleştirilmiş Sarma İşlemi ve Daha Yüksek Yuva Doldurma Oranı
Geleneksel entegre çekirdeklerin en büyük sıkıntı noktası, özellikle küçük yuvalı, yüksek yoğunluklu sarma senaryoları için sarmanın zorluğudur. Parçalı çekirdekler, montajdan önce her parça için ayrı ayrı sarılabilir; bu, yalnızca sarım işlemini daha yönetilebilir ve hassas hale getirmekle kalmaz, aynı zamanda yuva doldurma oranını da etkili bir şekilde artırır. Örneğin, özel NEV motor çekirdeği projelerimizde bölümlenmiş çekirdeklerin yuva doluluk oranı %70-%75'e ulaşabilirken entegre çekirdek genellikle yalnızca %60-%65'tir. Daha yüksek yuva doldurma oranı, motor verimliliğini ve güç yoğunluğunu doğrudan artırarak çalışma sırasında enerji kaybını azaltır.
-

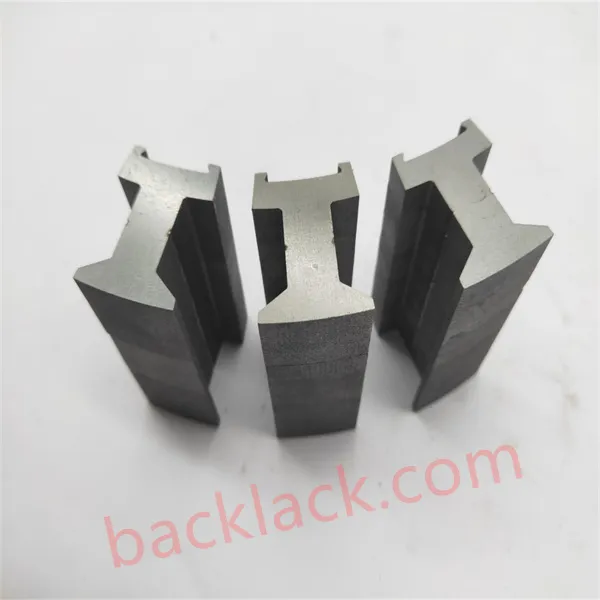

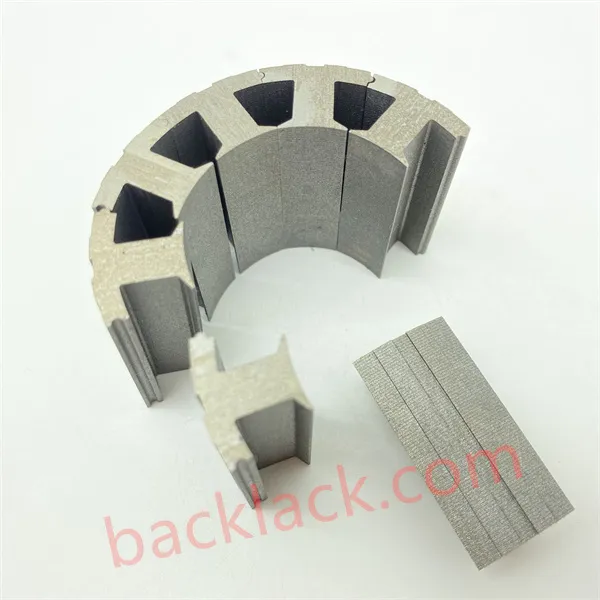

Geliştirilmiş Malzeme Kullanımı ve Azaltılmış Atık
Geleneksel entegre çekirdekler bir parça silikon çelik levhadan damgalanır ve yuvaların etrafındaki malzeme ve merkezi alan atık haline gelir, bu da düşük malzeme kullanımına (genellikle sadece %65-%70) neden olur. Parçalı çekirdekler, her parçanın boyutuna uygun küçük silikon çelik levhalarla damgalanmıştır, bu da damgalama israfını büyük ölçüde azaltır. Fabrikamızın verileri, bölümlü çekirdeklerin malzeme kullanım oranının %85-%90'a ulaşabildiğini ve özellikle motor toplam maliyetinin %30'undan fazlasını oluşturan yüksek performanslı silikon çelik saclar (B5000=1.67T gibi) için hammadde maliyetlerini önemli ölçüde azalttığını göstermektedir.
-

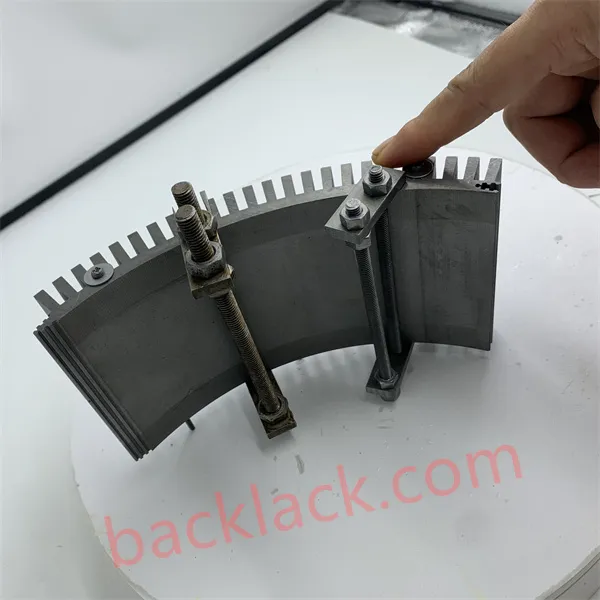

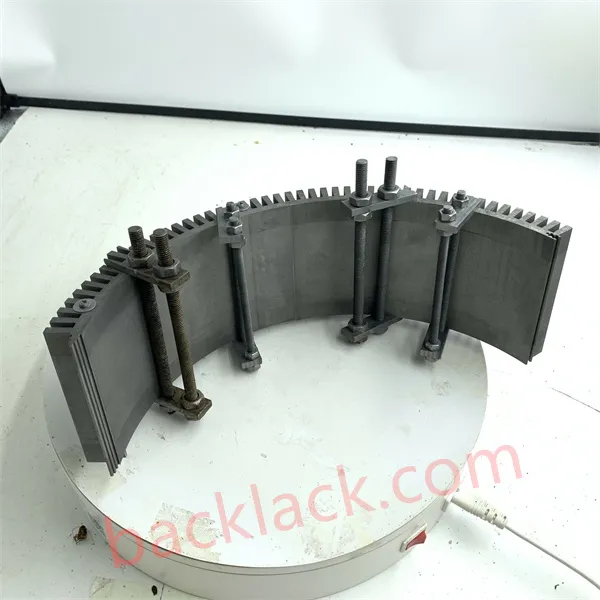

Daha Kolay Taşıma ve Montaj
Büyük boyutlu motorlar için (100kW'ın üzerindeki endüstriyel motorlar gibi), entegre çekirdeklerin boyutu büyük, ağırlığı ağırdır ve taşınması ve kurulumu zordur, hatta kaldırmak için özel ekipman gerektirir. Parçalı çekirdekler, tek parçalı boyutta küçük ve hafiftir; bunlar ayrı ayrı taşınabilir ve yerinde monte edilebilir; nakliye ve montaj maliyetlerini büyük ölçüde azaltır ve inşaat verimliliğini artırır. Bu avantaj özellikle rüzgar enerjisi jeneratörleri ve deniz motorları gibi büyük ölçekli ekipmanlarda belirgindir.
-
Esnek Malzeme Seçimi ve Optimize Edilmiş Manyetik Performans
Segmentation allows manufacturers to use different silicon steel materials (including oriented silicon steel) for different parts of the stator and rotor, optimizing each component according to its specific functional requirements. Örneğin, manyetik akı yoğunluğunu arttırmak için diş kısmı için yüksek manyetik geçirgenliğe sahip silikon çelik levhalar kullanılabilir ve girdap akımı kaybını azaltmak için boyunduruk kısmı için düşük kayıplı silikon çelik levhalar kullanılabilir. Bu esnek malzeme eşleştirme, tek malzeme kullanan entegre çekirdeklerle karşılaştırıldığında motor verimliliğini %3-%5 oranında artırabilir.
-
Azaltılmış Girdap Akımı Kaybı ve Daha İyi Isı Dağıtımı
Bitişik bölümler arasındaki yalıtım malzemeleriyle (yalıtım kağıdı gibi) birleştirilen bölümlü yapı, çekirdekteki elektromanyetik girdap akımlarını ve türbülansı etkili bir şekilde azaltabilir, böylece girdap akımı kaybını ve çekirdek ısınmasını azaltabilir. Aynı zamanda, segmentler arasındaki boşluklar, çekirdeğin ısı dağıtım performansını artıran doğal ısı dağıtım kanalları oluşturur; bu, 20.000 rpm'de çalışan NEV motorları gibi yüksek hız veya ağır yük koşulları altında optimum motor performansının korunması açısından kritik öneme sahiptir.
-
Özelleştirmeye Yüksek Uyarlanabilirlik
Özel bir motor çekirdeği fabrikası olarak, bölümlere ayrılmış çekirdeklerin kişiselleştirilmiş özelleştirme ihtiyaçları için daha uygun olduğunu gördük. Özel şekilli yuva tasarımı, standart dışı boyut veya özel performans gereksinimleri (yüksek tork, düşük gürültü gibi) olsun, bölümlü çekirdekler, büyük bir entegre damgalama kalıbını yeniden geliştirmeye gerek kalmadan şekil, boyut ve bölüm sayısı değiştirilerek ayarlanabilir; bu, özelleştirme maliyetlerini büyük ölçüde azaltır ve geliştirme döngüsünü kısaltır.

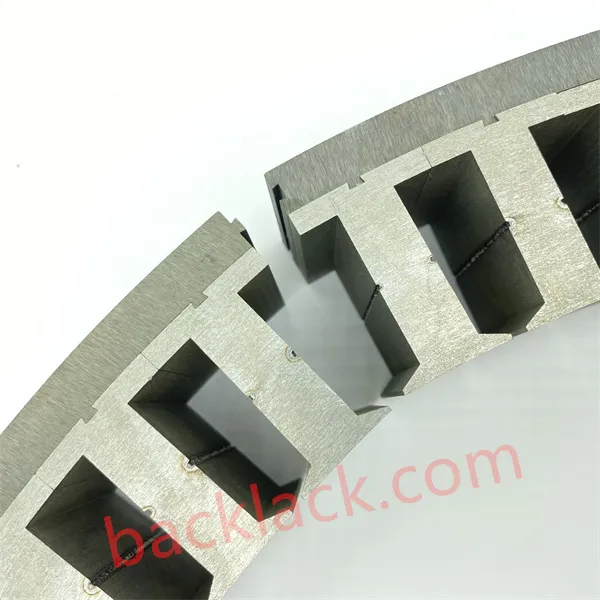

Parçalı Motor Çekirdeklerinin Kaçınılmaz Dezavantajları
Bölümlere ayrılmış motor çekirdeklerinin birçok avantajı olmasına rağmen, modüler yapıları nedeniyle pratik uygulamalarda dikkat edilmesi gereken bazı dezavantajları da vardır:

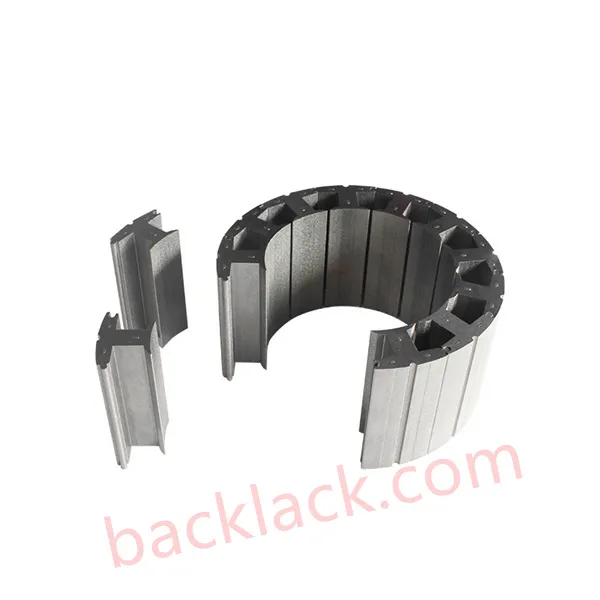

Daha Yüksek Montaj Hassasiyeti Gereksinimleri
Tam çekirdek, çok sayıda parçanın bir araya getirilmesiyle oluşturulur; bu da son derece yüksek montaj hassasiyeti, özellikle de parçaların eşeksenliliği ve düzlüğü gerektirir. Montaj hatası 0,1 mm'yi aşarsa, bu durum düzensiz manyetik akı dağılımına, gürültünün artmasına neden olur ve hatta motorun normal çalışmasını etkiler. Bu, üreticilerin gelişmiş montaj ekipmanlarına ve sıkı kalite kontrol sistemlerine sahip olmasını gerektirir ve bu da üretim maliyetini bir miktar artıracaktır.
Artırılmış Vuruntu Torku ve Gürültü Riski
Geleneksel entegre çekirdeklerle karşılaştırıldığında, bölümlü çekirdekler, bölümler arasındaki bağlantı boşlukları nedeniyle artan vuruntu torkuna sahip olabilir; bu da bazı senaryolarda daha yüksek gürültü seviyelerine ve ortalama torkun azalmasına neden olabilir. Bu sorun, segment şekli ve montaj sürecinin optimize edilmesiyle (bölümlü eğik kutup teknolojisi gibi) hafifletilebilmesine rağmen, tamamen ortadan kaldırılamaz ve ultra düşük gürültülü motor senaryoları (tıbbi ekipman motorları gibi) için uygun değildir.

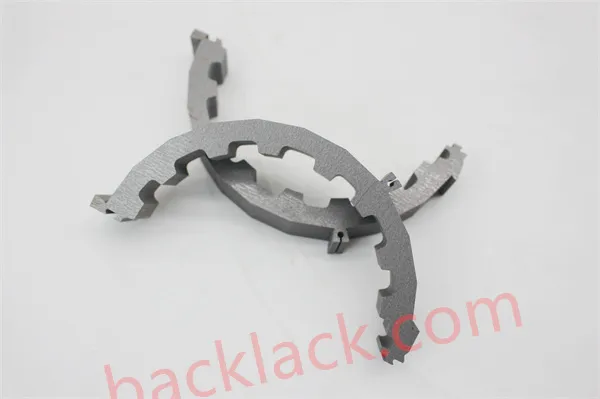

Küçük Adetli Siparişler için Daha Yüksek İlk Üretim Maliyeti
Parçalı çekirdekler malzeme israfını azaltabilse de, her parça için damgalama kalıpları geliştirmeleri gerekir. Küçük partili özel siparişler için (örneğin 100 parçadan az), birim ürün başına kalıp maliyeti nispeten yüksektir; entegre çekirdeklerden daha yüksektir. Bu nedenle, parçalı çekirdekler büyük seri üretim için daha uygun maliyetliyken, entegre çekirdekler küçük seri, standart boyutlu motor projeleri için daha uygun olabilir.
Yapısal Dayanım Üzerindeki Potansiyel Etki
Segmentler arasındaki bağlantı çekirdek yapının zayıf noktasıdır. Yüksek hızlı dönüş koşullarında (NEV rotor çekirdekleri gibi), merkezkaç kuvveti bölümlerin gevşemesine neden olarak çekirdeğin yapısal stabilitesini etkileyebilir. Bu sorun yüksek mukavemetli yapıştırma maddeleri veya kenetleme yapıları kullanılarak çözülebilse de üretim sürecini ve maliyeti artıracaktır.

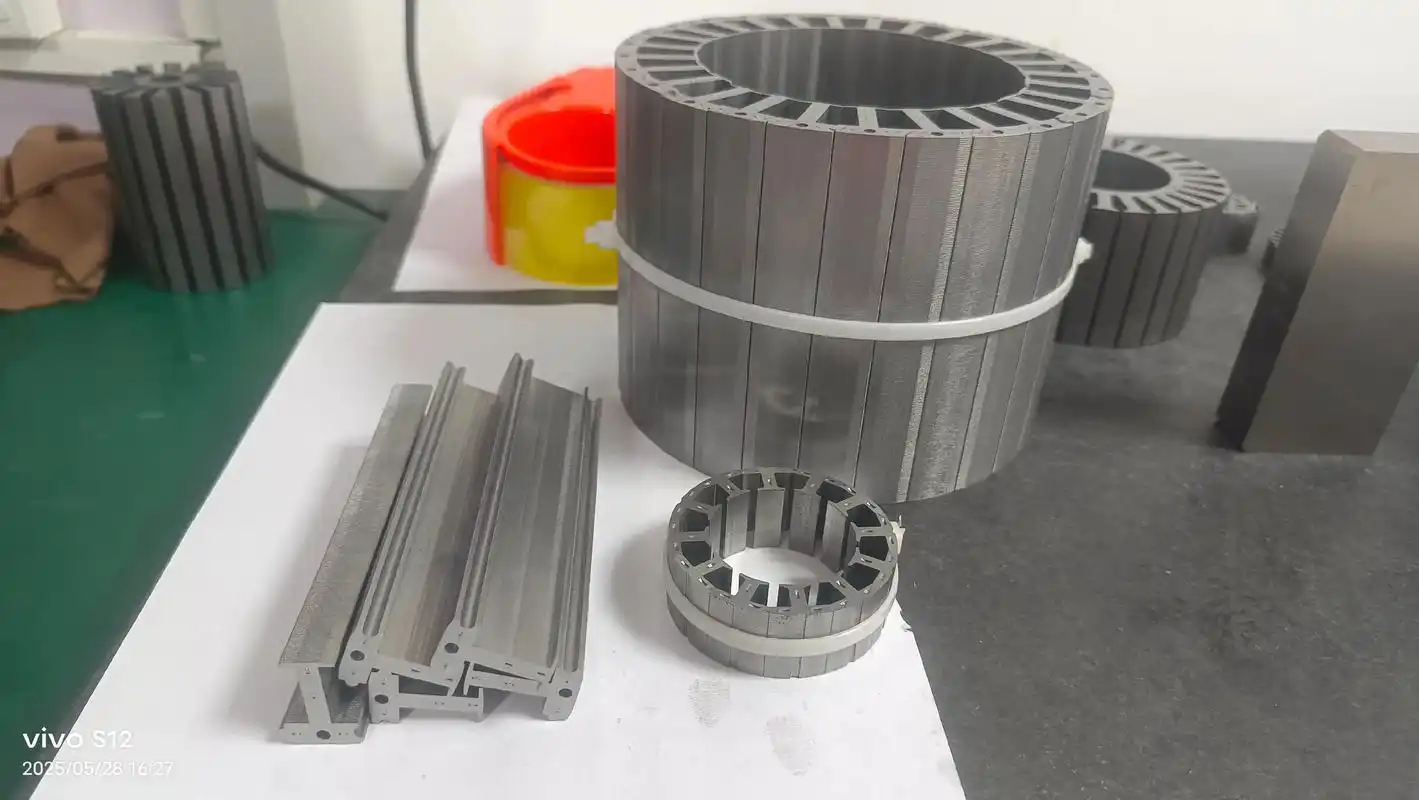

Parçalı Motor Çekirdeği ve İntegral Motor Çekirdeği: Ayrıntılı Karşılaştırma Tablosu
Bölümlere ayrılmış çekirdekler ile entegre çekirdekler arasında daha iyi ayrım yapmanıza yardımcı olmak için, gerçek üretim ve özelleştirme deneyimimize dayalı olarak performans, maliyet ve uygulama senaryoları gibi temel göstergeleri kapsayan ayrıntılı bir karşılaştırma tablosu hazırladık:
| Karşılaştırma Göstergesi | Parçalı Motor Çekirdeği | İntegral Motor Çekirdeği |
|---|---|---|
| Sarma Zorluğu | Her bölüm için alçak, ayrı sarım; yuva doluluk oranı %70-%75 | Yüksek, entegre sargı; yuva doluluk oranı %60-%65 |
| Montaj Hassasiyeti Gereksinimi | Yüksek (eş eksenlilik 0,1 mm) | Düşük, tek seferlik damgalama şekillendirme |
| Nakliye ve Montaj Maliyeti | Alçak, küçük ve hafif segmentler, kullanımı kolay | High, large and heavy, requiring special equipment |
| Girdap Akımı Kaybı | Low, insulation between segments reduces eddy currents | High, integral structure leads to more eddy currents |
| Özelleştirme Esnekliği | Yüksek, segment şeklini/boyutunu ayarlamak kolaydır; özelleştirme için düşük kalıp maliyeti | Low, need to redevelop large stamping dies for customization |
| Vuruntu Torku ve Gürültü | Slightly higher, need to optimize to reduce noise | Daha düşük, ultra düşük gürültü senaryolarına uygun |
| Üretim Maliyeti (Büyük Parti) | Düşük malzeme tasarrufu kalıp maliyetini dengeler | Yüksek, yüksek malzeme israfı |
| Üretim Maliyeti (Küçük Parti) | Yüksek, birim başına kalıp maliyeti yüksektir | Düşük, birden fazla segmentli kalıplara gerek yok |
| Uygun Uygulama Senaryoları | NEVs, high-power industrial motors, large-size equipment, customized motors | Small and medium-sized standard motors, small-batch orders, ultra-low noise equipment (medical, household appliances) |
Segmentlere Ayrılmış Motor Çekirdeklerinin Gelecek Eğilimleri (2026-2030)
Yeni enerji, endüstriyel zeka ve enerji tasarrufu ve emisyon azaltma politikalarının hızla gelişmesiyle birlikte, yüksek verimlilik ve enerji tasarrufu sağlayan bir temel bileşen olarak bölümlere ayrılmış motor çekirdekleri, önümüzdeki 5 yıl içinde üç net gelişme eğilimi gösterecek:
Kayıpları Daha da Azaltmak için Yeni Malzemelerin Entegrasyonu
Gelecekte, bölümlenmiş çekirdekler, manyetik özellikleri optimize etmek ve enerji kaybını azaltmak için yavaş yavaş yeni yüksek performanslı malzemeleri benimseyecek. For example, non-amorphous alloy strips (0.02mm thick) can reduce eddy current loss by 70% compared with traditional silicon steel sheets, and nanocrystalline materials can further improve magnetic permeability. At the same time, the combination of different materials (hybrid material segmented cores) will become more common�for example, using oriented silicon steel for the tooth part and non-amorphous alloy for the yoke part to achieve the balance between performance and cost.
Üretim ve Montaj Süreçlerinin Zekası
Yüksek montaj hassasiyeti gereksinimleri sorununu çözmek için, bölümlere ayrılmış çekirdek üretimi yavaş yavaş tam otomasyon ve zekayı gerçekleştirecek. Fabrikamız hâlihazırda robotik montaj, lazer konumlandırma ve çevrimiçi algılama teknolojilerinin entegrasyonu konusunda pilot çalışmalar yürütüyor; montaj hatalarını 0,05 mm'nin altına düşürüyor, üretim verimliliğini %40 artırıyor ve ürün kalitesinin tutarlılığını sağlıyor. Ek olarak, 3D baskı teknolojisi küçük partili, özel şekilli parçalı maçaların üretimine uygulanabilir, böylece kalıp maliyetleri daha da azaltılabilir ve kişiselleştirme döngüsü kısaltılabilir.

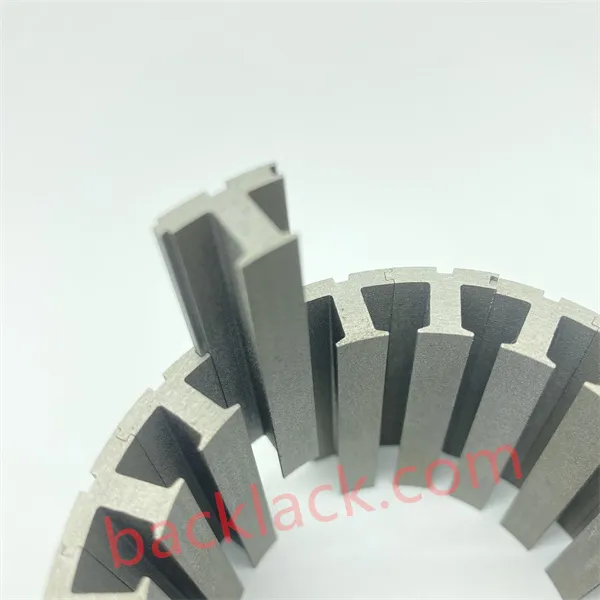

Yeni Enerji ve Yüksek Güç Alanlarında Daha Geniş Uygulama
Küresel NEV penetrasyon oranının hızlanması ve endüstriyel motorların yüksek verimliliğe ve enerji tasarrufuna yükseltilmesiyle birlikte, bölümlenmiş çekirdekler bu alanlarda ana tercih haline gelecektir. Örneğin, NEV'lerde bölümlere ayrılmış çekirdekler motor verimliliğini ve güç yoğunluğunu iyileştirerek sürüş menzilini genişletebilir; Rüzgar enerjisi ve güneş enerjisi üretim ekipmanlarında parçalı çekirdekler, büyük boyutlu motor tasarımına ve zorlu çalışma ortamlarına uyum sağlayabilir. Aynı zamanda eksenel akılı motorların gelişmesiyle birlikte, düzlük ve manyetik akı dağıtım optimizasyonundaki avantajlarından dolayı bölümlü çekirdekler daha yaygın olarak kullanılacaktır.
Hafifliğe ve Minyatürleştirmeye Yönelik Geliştirme
NEV'ler ve havacılık motorları gibi alanlarda hafiflik ve minyatürleştirme önemli gelişme yönleridir. Segmented cores can realize the optimal design of the core structure (such as hollow segments, thin-walled design) on the premise of ensuring structural strength, reducing the weight of the core by 10%-15% compared with integral cores. Bu, motor ve ekipmanın toplam ağırlığının azaltılmasına, enerji verimliliğinin ve operasyonel performansın iyileştirilmesine yardımcı olacaktır.
Sonuç: Segmentli Motor Çekirdeği Projenize Uygun mu?
Profesyonel bir özel motor çekirdeği üretim fabrikası olarak, bölümlere ayrılmış çekirdekler ile entegre çekirdekler arasında mutlak bir "iyi" veya "kötü" olmadığına, yalnızca "uygun" veya "uygun olmayan" olduğuna inanıyoruz. Projeniz büyük serili, yüksek performanslı, büyük boyutlu veya özelleştirilmiş bir motorsa (NEV motorlar, endüstriyel yüksek güçlü motorlar gibi), bölümlere ayrılmış çekirdekler kesinlikle daha uygun maliyetli bir seçimdir; bu da maliyetleri azaltmanıza, verimliliği artırmanıza ve pazarda rekabet gücü kazanmanıza yardımcı olabilir.
If your project is a small-batch, standard-size, or ultra-low noise motor (such as medical equipment motors, small household appliance motors), integral cores may be more suitable. Of course, with the continuous upgrading of our production technology, we can also provide customized solutions for small-batch segmented core orders, reducing your initial investment cost.
Bölümlere ayrılmış motor çekirdeklerinin seçimi, özelleştirilmesi veya uygulanması hakkında herhangi bir sorunuz varsa lütfen bizimle iletişime geçmekten çekinmeyin; profesyonel mühendislik ekibimiz, özel proje ihtiyaçlarınıza göre size bire bir teknik rehberlik ve teklif hizmetleri sağlayacaktır.
