Революцията на ултрависокоскоростните двигатели е тук - и вашият основен материал трябва да е в крак с нея
Глобалният стремеж към водородна енергия и електрификация ускорява разработването на ултрависокоскоростни двигатели – машини, които се въртят с 30 000 оборота в минута и повече, работещи на инверторни честоти от 1000 до 2000 Hz. Компресори с горивни клетки за водородни превозни средства, високоскоростни електрически шпиндели за прецизна обработка и аерокосмически задвижващи механизми от следващо поколение – всички те разширяват границите на това, което електромагнитните материали могат да постигнат.
При тези екстремни честоти загубите в ядрото нарастват експоненциално. Материал, който се представя отлично при 400 Hz, може да се превърне в термичен източник на натоварване при 2000 Hz. Междувременно системните интегратори изискват все по-висока плътност на мощността, по-строги допуски и покрития, които отговарят на все по-строгите екологични разпоредби, като например EU REACH.
Отговорът започва на ниво ламиниране. Избраният от вас материал определя всичко - ефективност, управление на температурата, шум, вибрации и в крайна сметка надеждност на системата и обща цена на притежание.

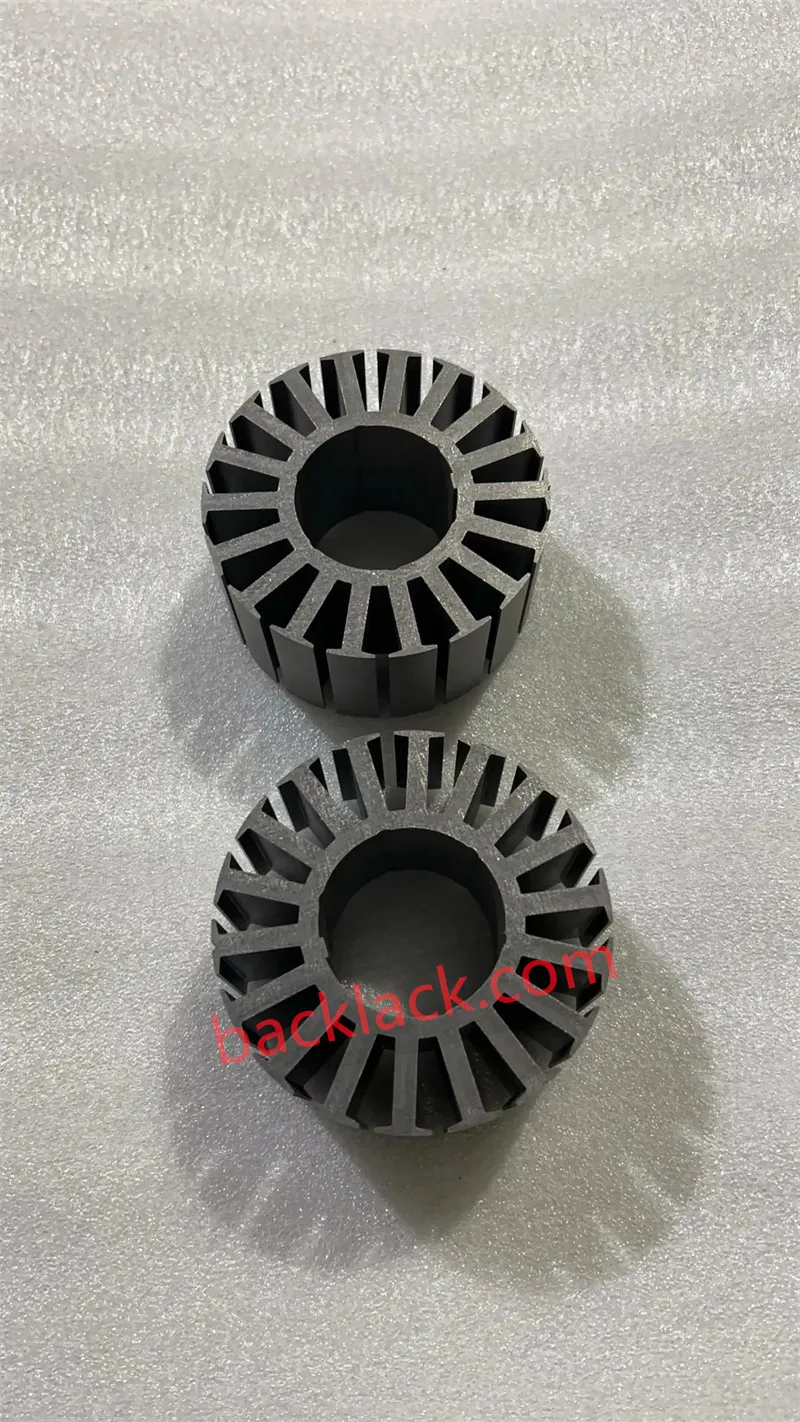

Тук на сцената се появява Shougang USWH30075H: неориентирана електротехническа стомана с дебелина 0,10 мм, проектирана специално за най-взискателните приложения за ултрависокоскоростни двигатели в света днес.
Ключов въпрос: Като производител на ламинирани сърцевини, работещ с конструктори на двигатели в Северна Америка и Европа, ние често се сблъскваме със следното изискване от разработчиците на свръхвисокоскоростни двигатели: Как да минимизираме загубите в сърцевината при 1000–2000 Hz, като същевременно максимизираме магнитната индукция, осигуряваме добив на щамповане и отговаряме на изискванията на REACH?
Отговорът започва с Shougang USWH30075H.
Защо USWH30075H се откроява

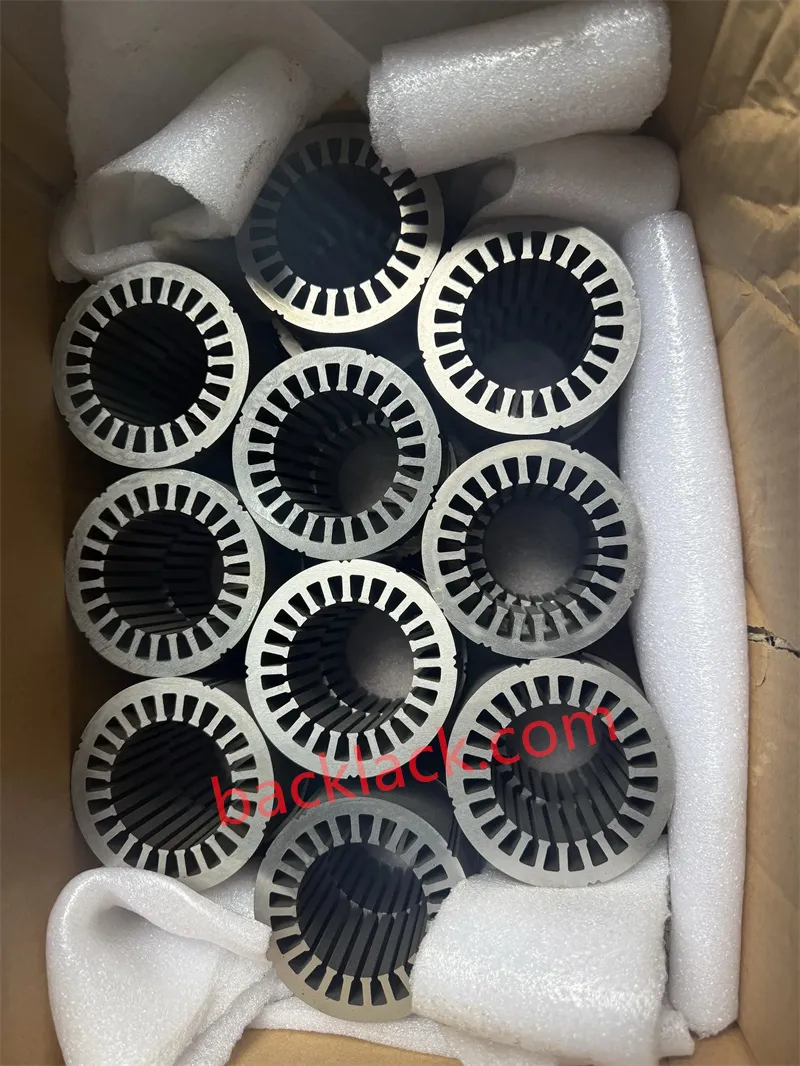

1. Ултраниски загуби в ядрото при 1000–2000 Hz — Проектирани за високочестотния предел
USWH30075H е ултратънка електротехническа стомана с дебелина 0,10 мм. При тази дебелина загубите от вихрови токове — доминиращият механизъм на загуби над 1000 Hz — са драстично потиснати. Резултатът е изключителна производителност по отношение на загубите в желязо при честоти, с които повечето конвенционални марки просто не могат да се конкурират:
| Параметър | Гаранционна стойност | Типична стойност |
|---|---|---|
| P1.0/1000 (W/kg) | ≤ 30 | 26 |
| P1.0/2000 (W/kg) | ≤ 75 | 68 |
Тези числа са забележителни. При 2000 Hz / 1.0 T, USWH30075H осигурява типична загуба на желязо от само 68 W/kg – ниво, което позволява на конструкторите на двигатели да повишат работните честоти далеч отвъд това, което конвенционалните марки с дебелина 0.20 mm или дори 0.19 mm могат да понесат без термично претоварване.

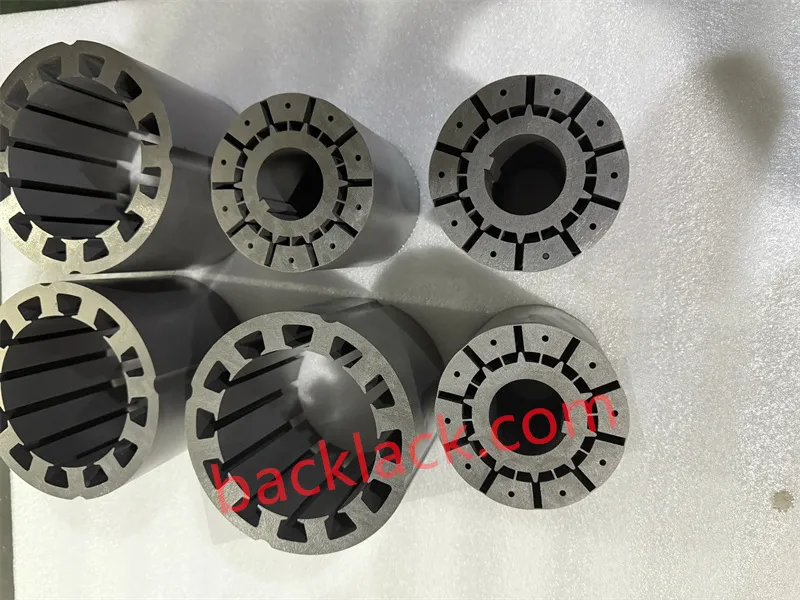

За компресор с горивни клетки, въртящ се с 90 000 оборота в минута (еквивалентно на ~1500 Hz електрическа честота), това се изразява директно в по-висока ефективност на компресора, намалени изисквания за охлаждане и по-дълъг живот на системата.
2. Изключително висока магнитна поляризация — Повече магнитен поток, по-малки машини

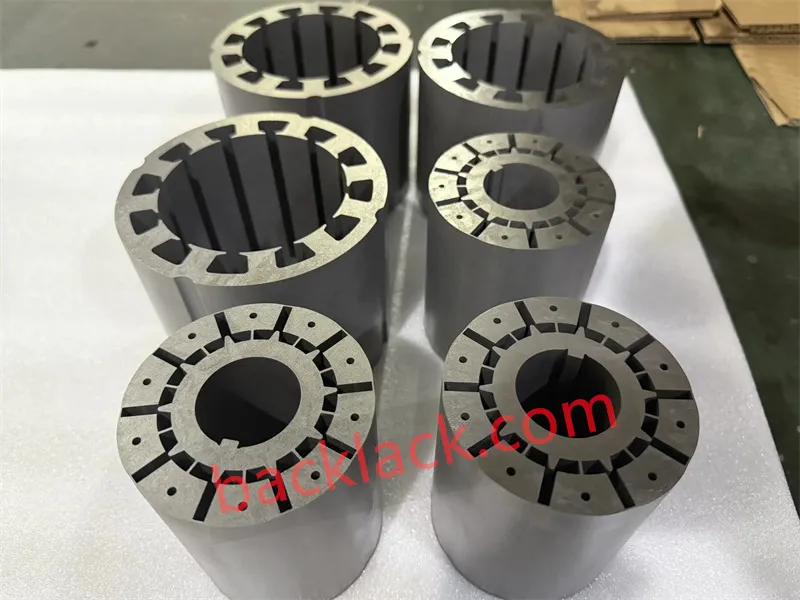

USWH30075H гарантира J50 ≥ 1,64 T (типично 1,66 T). Това е значително по-високо от много конкурентни ултратънки марки в диапазона на дебелина 0,10 мм и забележително по-високо от J50 ≥ 1,55 T на популярния 0,19 мм ESW1025R.
По-високата магнитна поляризация означава, че вашата магнитна верига може да пренася по-голям магнитен поток, без да е необходимо по-голямо напречно сечение на сърцевината. Резултатът? По-компактни конструкции на двигатели с по-висока плътност на въртящия момент – критично предимство, когато всеки кубичен милиметър пространство във вашата ултрависокоскоростна машина е оспорван.
3. Ултратънък калибър 0,10 мм — Създаден за реалността от 1000–2000 Hz
Дебелината от 0,10 мм е целенасочено избрана за приложения, работещи доста над 1000 Hz. По-тънките ламинирания потискат загубите от вихрови токове пропорционално на квадрата на дебелината — преминаването от 0,20 мм до 0,10 мм намалява загубите от вихрови токове четири пъти.
В комбинация с вече ниските загуби от хистерезис на USWH30075H (благодарение на високото съдържание на силиций и оптимизираната структура на зърната), кумулативният ефект при ултрависокочестотна работа е материал, който просто губи много по-малко енергия като топлина в сравнение с по-дебелите алтернативи.

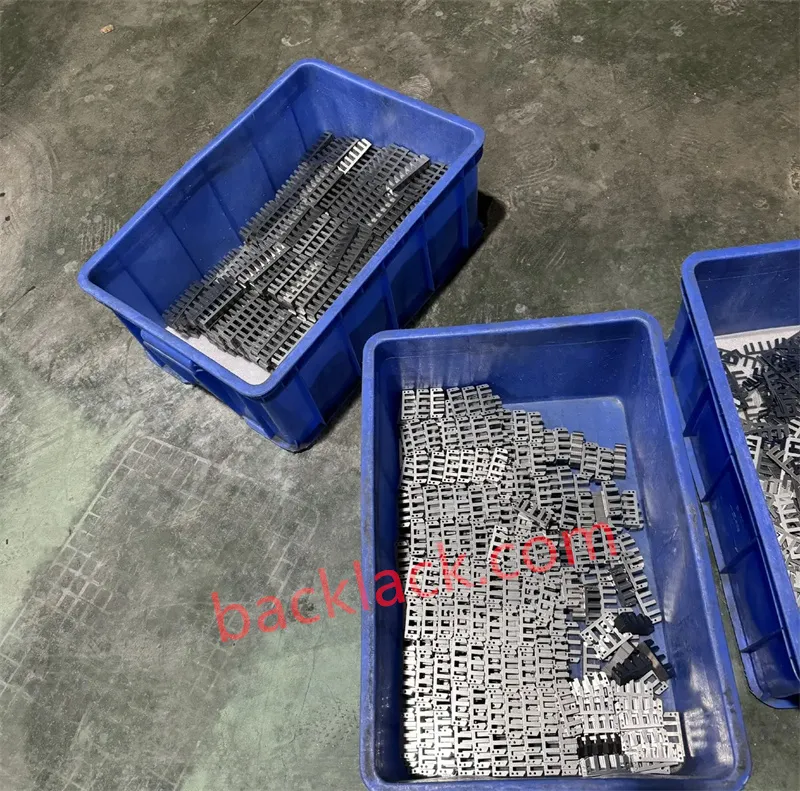

4. Добра формовъчност и щамповане — по-висок добив, по-дълъг живот на матрицата
От гледна точка на фабриката за ламиниране, щамповането е ежедневна реалност. USWH30075H предлага балансирана комбинация от здравина и формовъчност:
| Имот | Гаранционна стойност | Типична стойност |
|---|---|---|
| граница на провлачване | ≥ 470 MPa | 490 MPa |
| Якост на опън | ≥ 530 MPa | 560 MPa |
| Удължение | ≥ 5% | 8% |
| Твърдост | — | 240 HV |

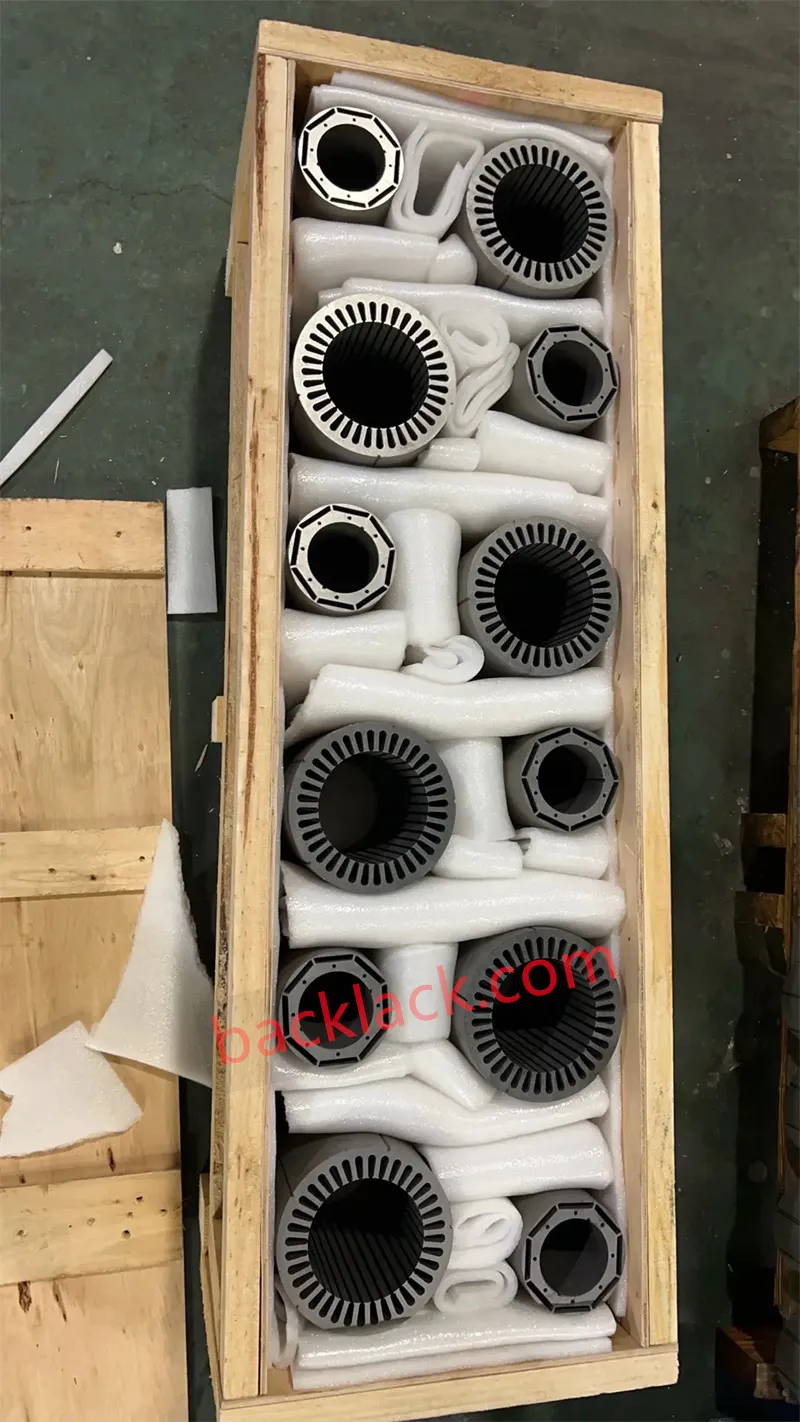

С типично удължение от 8%, USWH30075H осигурява отлична формовъчност за ултратънък клас, което позволява сложни геометрии на зъбите и строги допуски без напукване или разкъсване на ръбовете. Границата на провлачване от 490 MPa осигурява достатъчна твърдост, за да устои на деформация по време на високоскоростно щамповане, намалявайки образуването на мустаци и удължавайки живота на матрицата.
В нашите преси това се изразява в по-малко грешни щампи, по-малко брак и по-дълги интервали между заточването на матриците – реални икономии на разходи при масово производство.

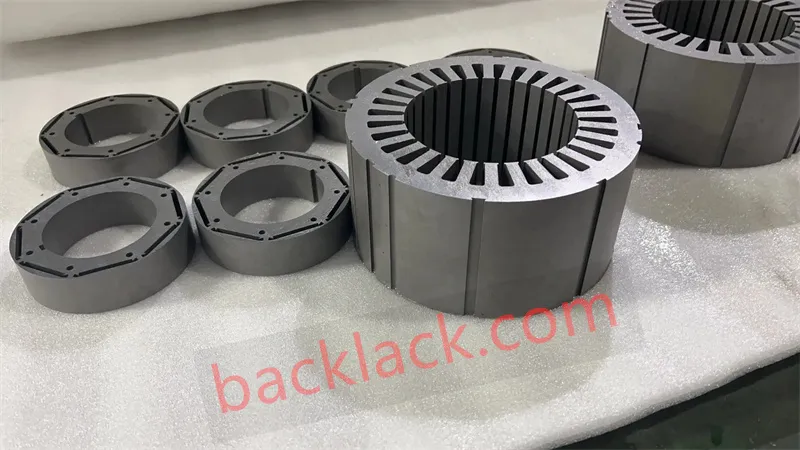

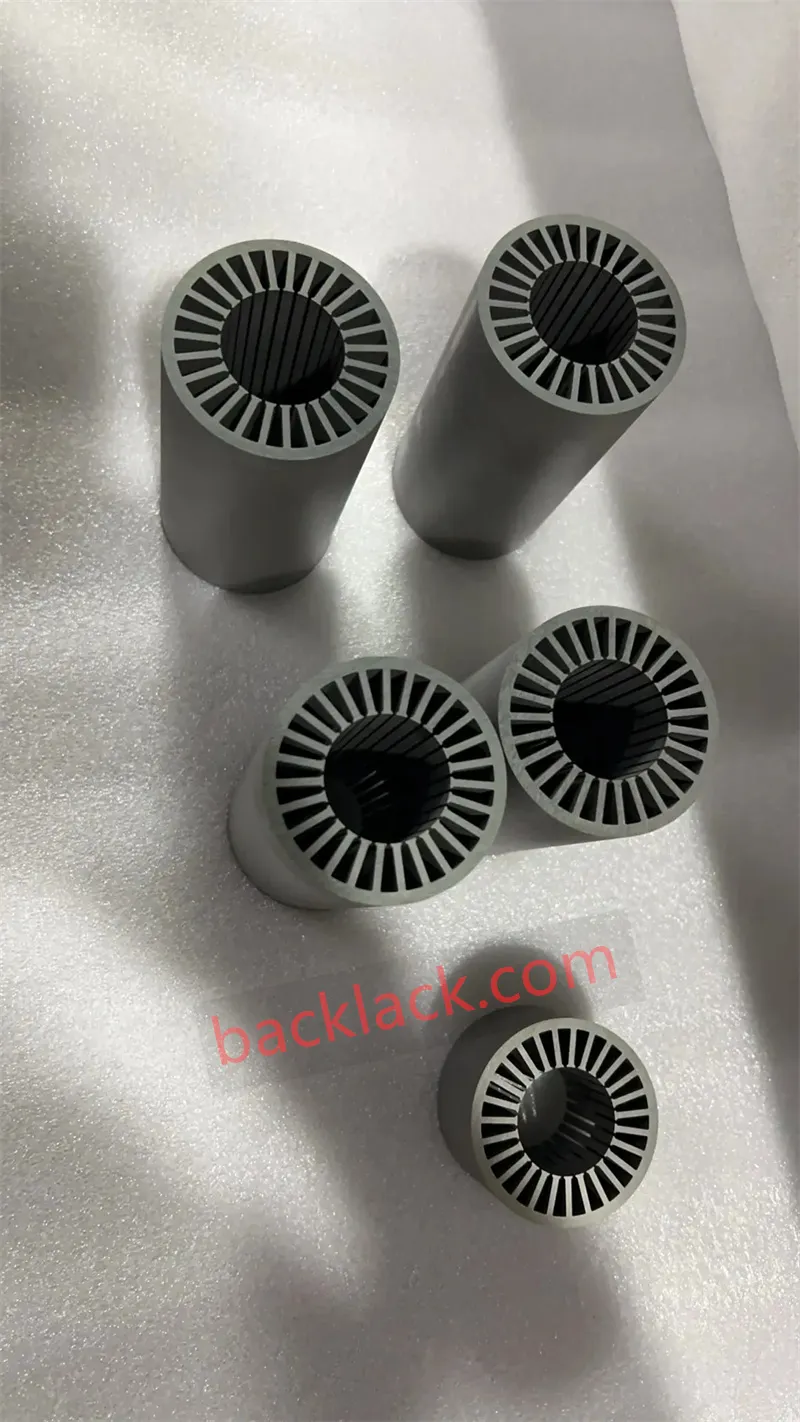

5. Коефициент на подреждане ≥ 94% — Максимизирайте използването на активния материал
Коефициент на подреждане от 94% или повече означава повече електромагнитна стомана на единица обем на сърцевината. За конструкторите на двигатели, работещи с ултрависокоскоростни машини, където всеки грам е от значение, това е чиста ефективност: по-висок въртящ момент на ампер, по-ниски изисквания за мед и по-лек цялостен монтаж.
В комбинация с прецизен контрол на дебелината (типично надлъжно отклонение от само 0,004 мм), нашите ламинати се подреждат постоянно плътно — всеки път.
Гъвкавост на покритието за всеки производствен процес
USWH30075H се доставя с четири конфигурации на покритието, за да отговаря на вашия производствен работен процес и регулаторни изисквания:
| Покритие | Тип | Категория | Дебелина на покритието | Устойчивост на междуслойване |
|---|---|---|---|---|

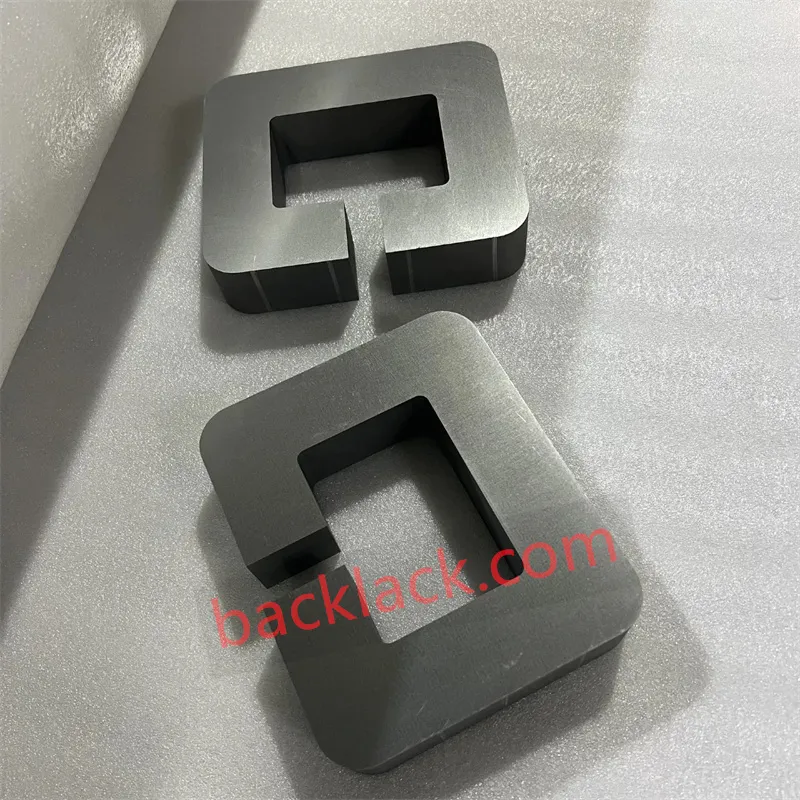

| M1 | Полуорганичен (без Cr) | C5 | 0.4–1.2 μm | ≥ 3 Ω·cm² |
| M4 | Полуорганичен | C5 | 0.4–1.2 μm | ≥ 3 Ω·cm² |
| M3 / M7 | Органични (самосвързващи се) | C3 | 1.0–5.0 μm | ≥ 10 Ω·cm² |

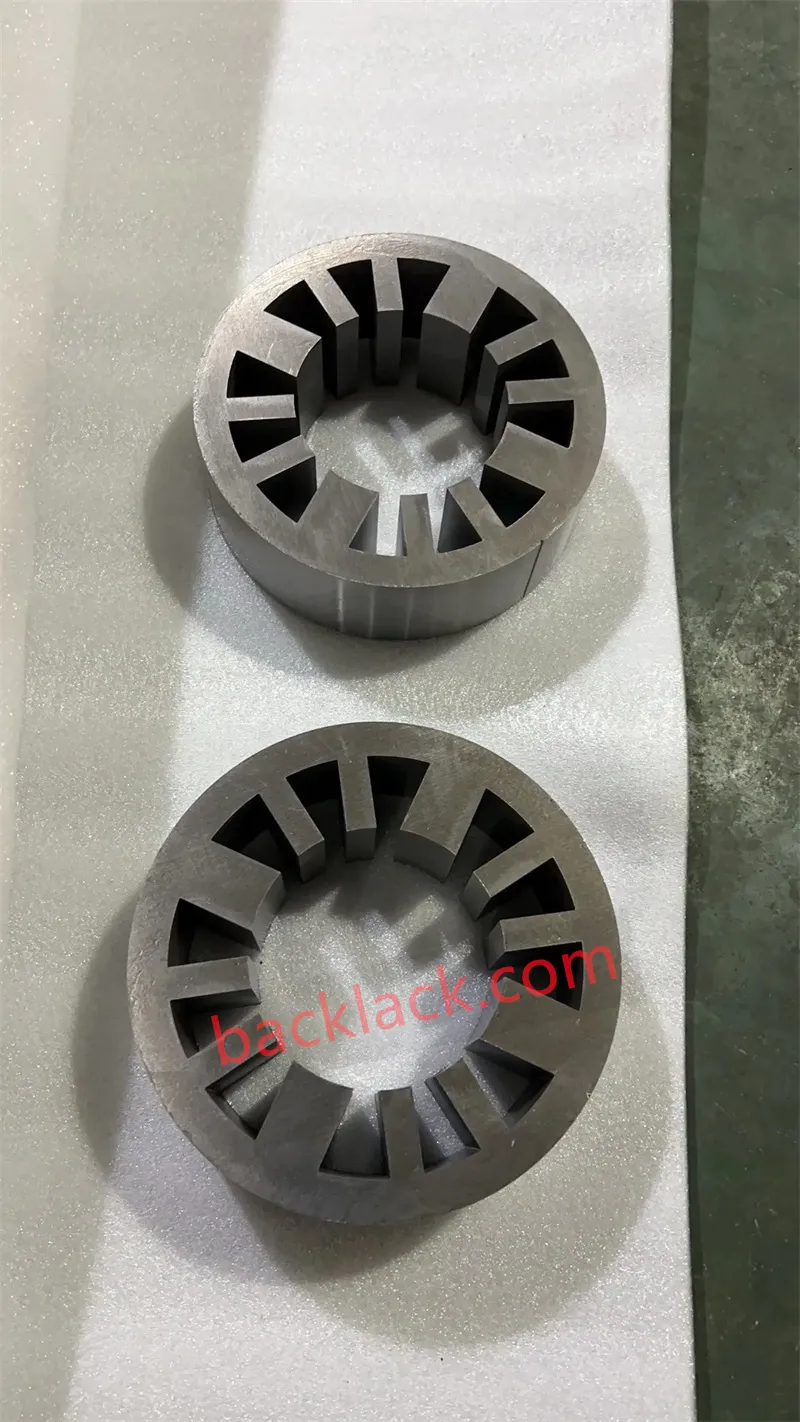

Опцията M1 без хром е особено привлекателна за европейските клиенти, които спазват изискванията на REACH на ЕС — тя не съдържа хром, отговаряйки на най-строгите екологични стандарти.

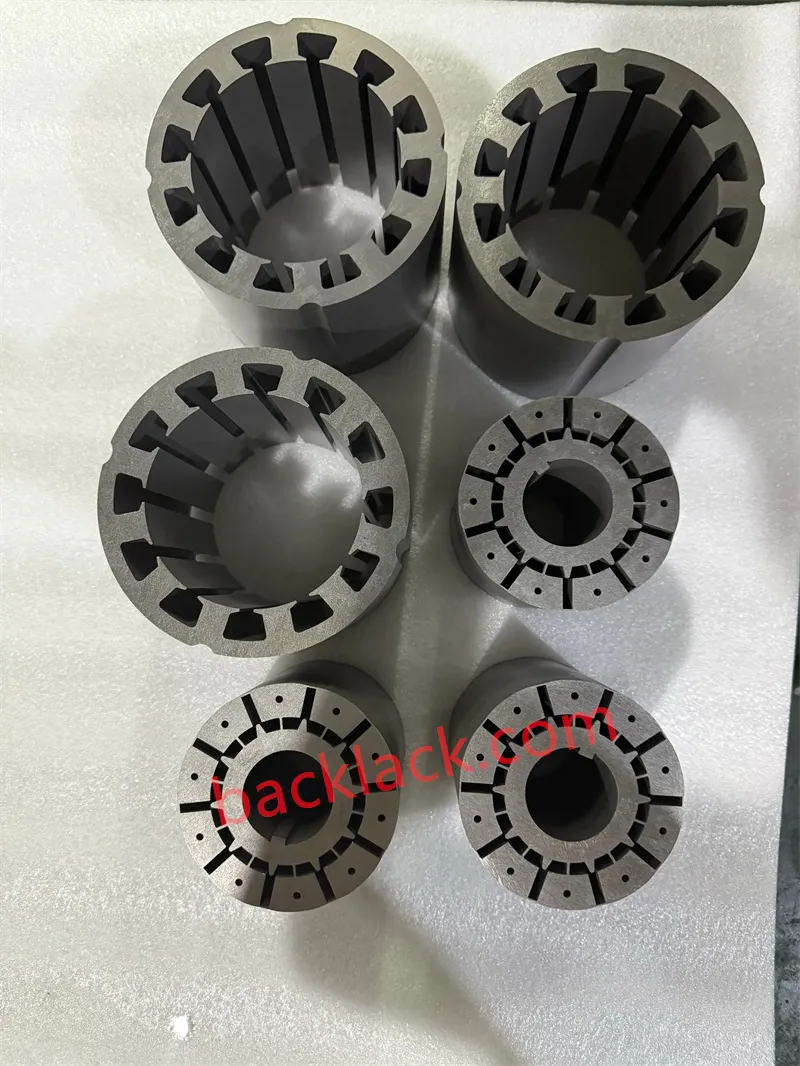

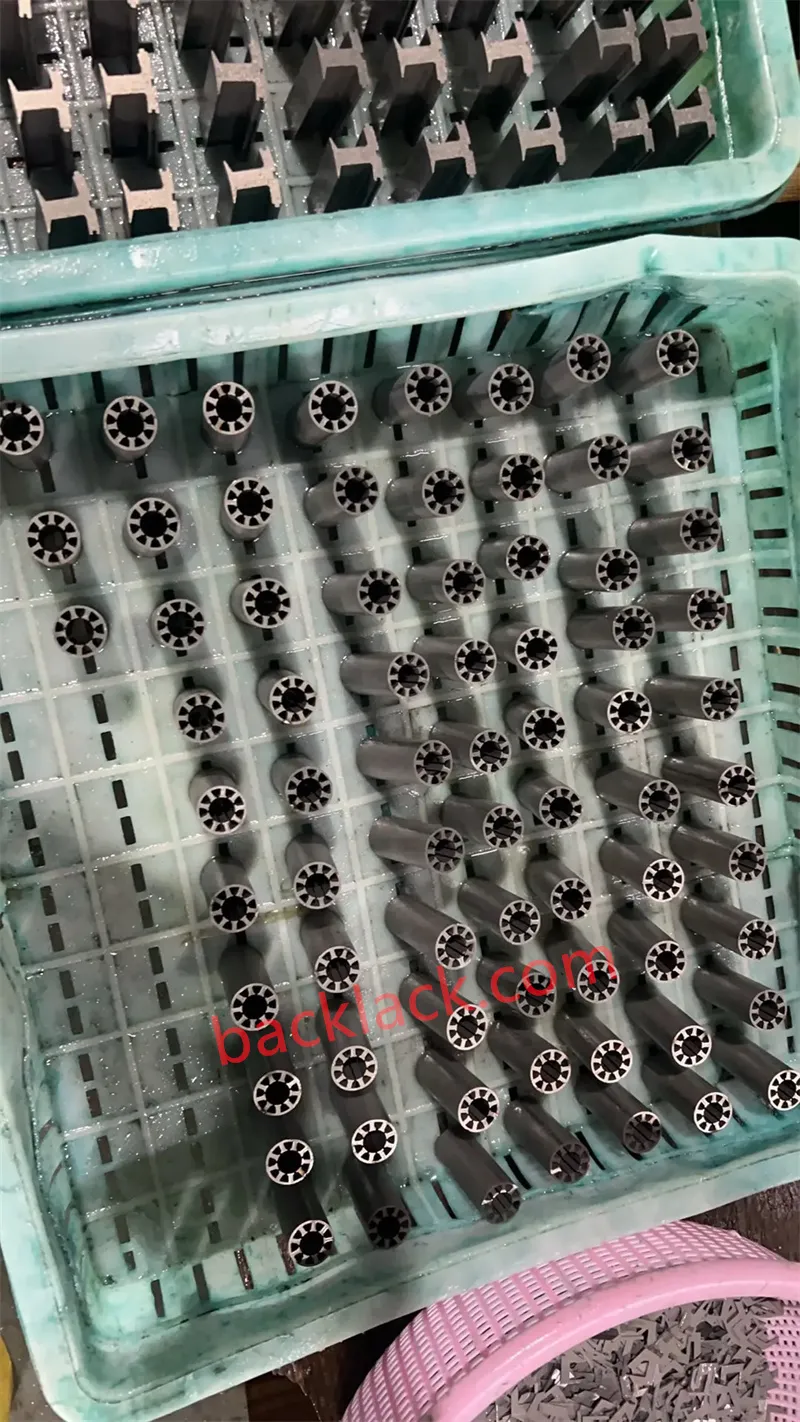

Самозалепващите се покрития M3/M7 са идеални за клиенти, които искат да елиминират отделните стъпки на свързване. Препоръчителният процес на втвърдяване е 200–240°C, 1–3 MPa, 5–8 минути – относително нискотемпературно втвърдяване в сравнение с традиционните епоксидни системи, което намалява консумацията на енергия и термичното напрежение върху ламинираните материали.

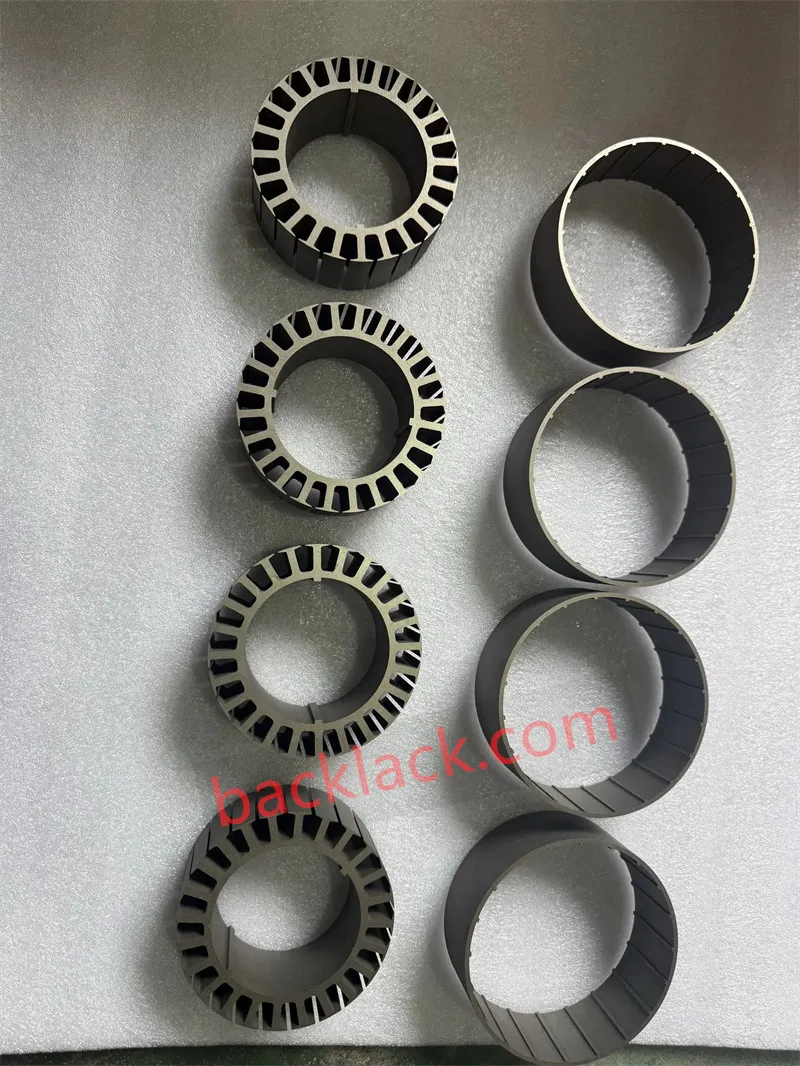

Всички покрития осигуряват отлична адхезия по всички повърхности, потвърдена съгласно GB/T 2522.

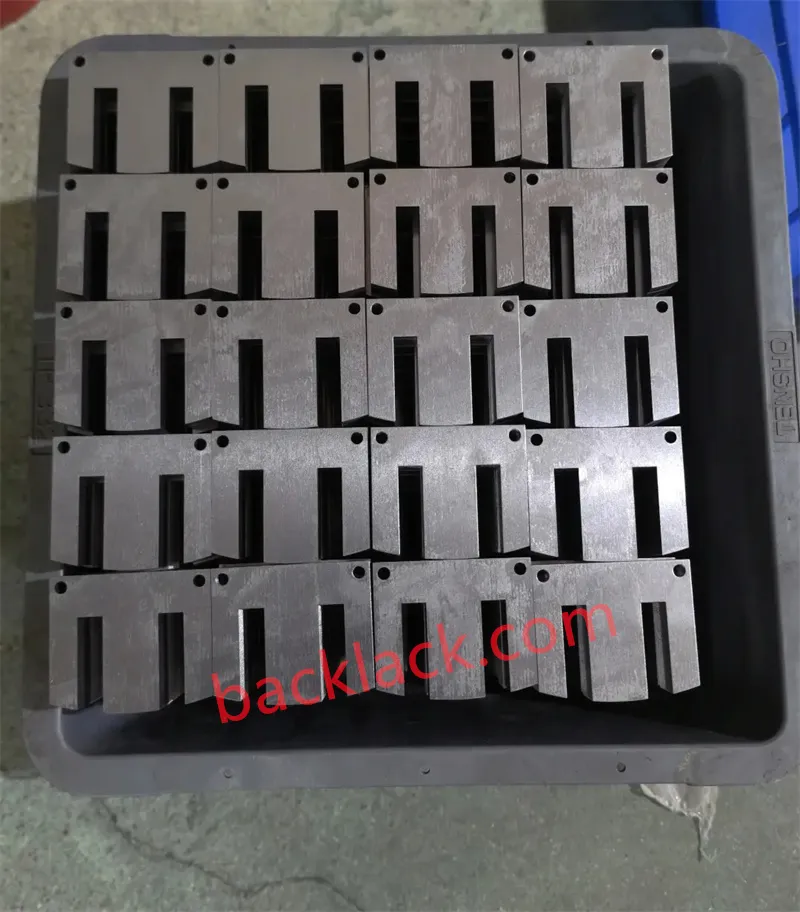

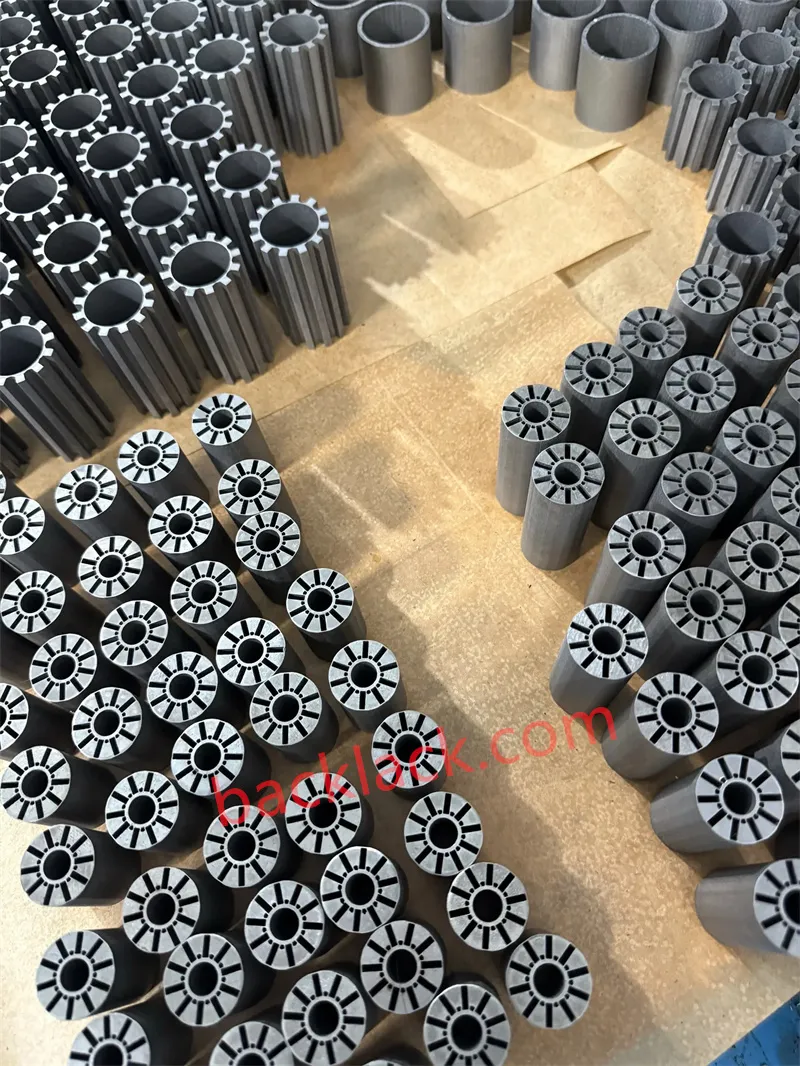

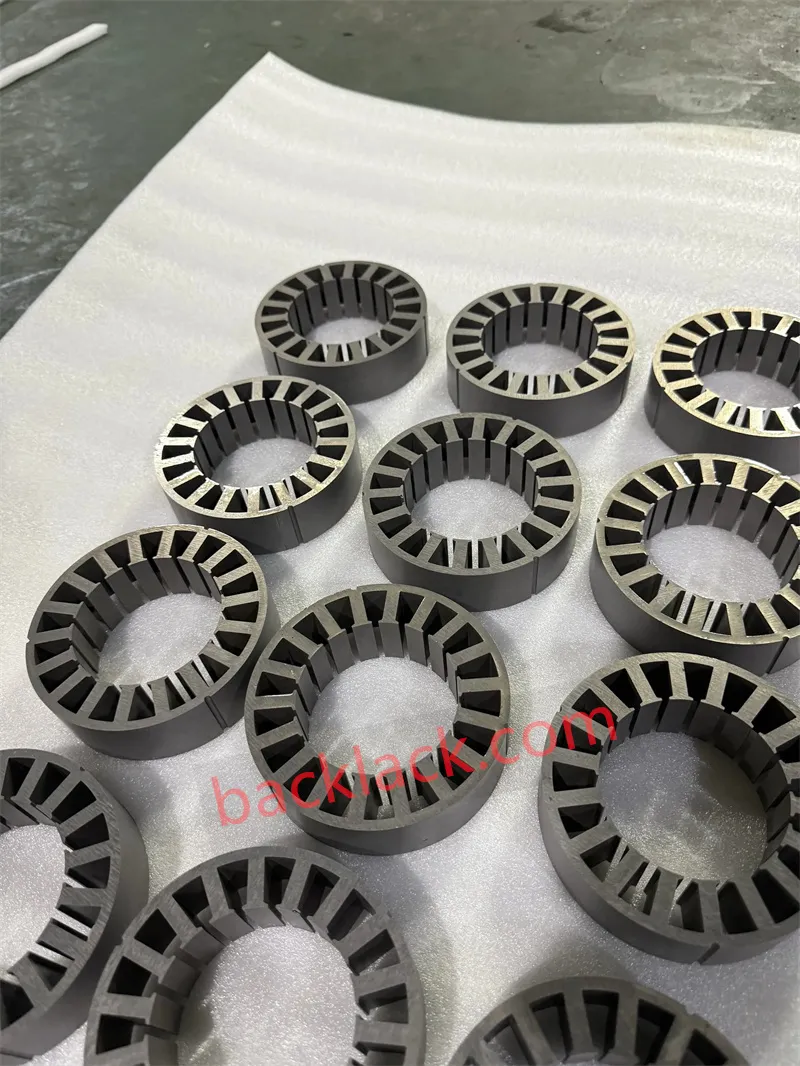

Прецизност, която можете да измерите
Размерната консистентност е неоспорима при производството на ламинирани материали с голям обем, особено за ултрависокоскоростни двигатели, където балансът на ротора е от решаващо значение. USWH30075H осигурява:
| Размер | Гаранционна стойност | Типична стойност |
|---|---|---|
| Отклонение на надлъжната дебелина | ≤ 0.006 mm | 0.004 mm |
| Отклонение на напречната дебелина | ≤ 0.008 mm | 0.005 mm |
| Отклонение от ширината | ≤ 1.5 mm | 0.5 mm |
| Фактор на вълната (плоскост) | ≤ 1.5% | 0.8% |

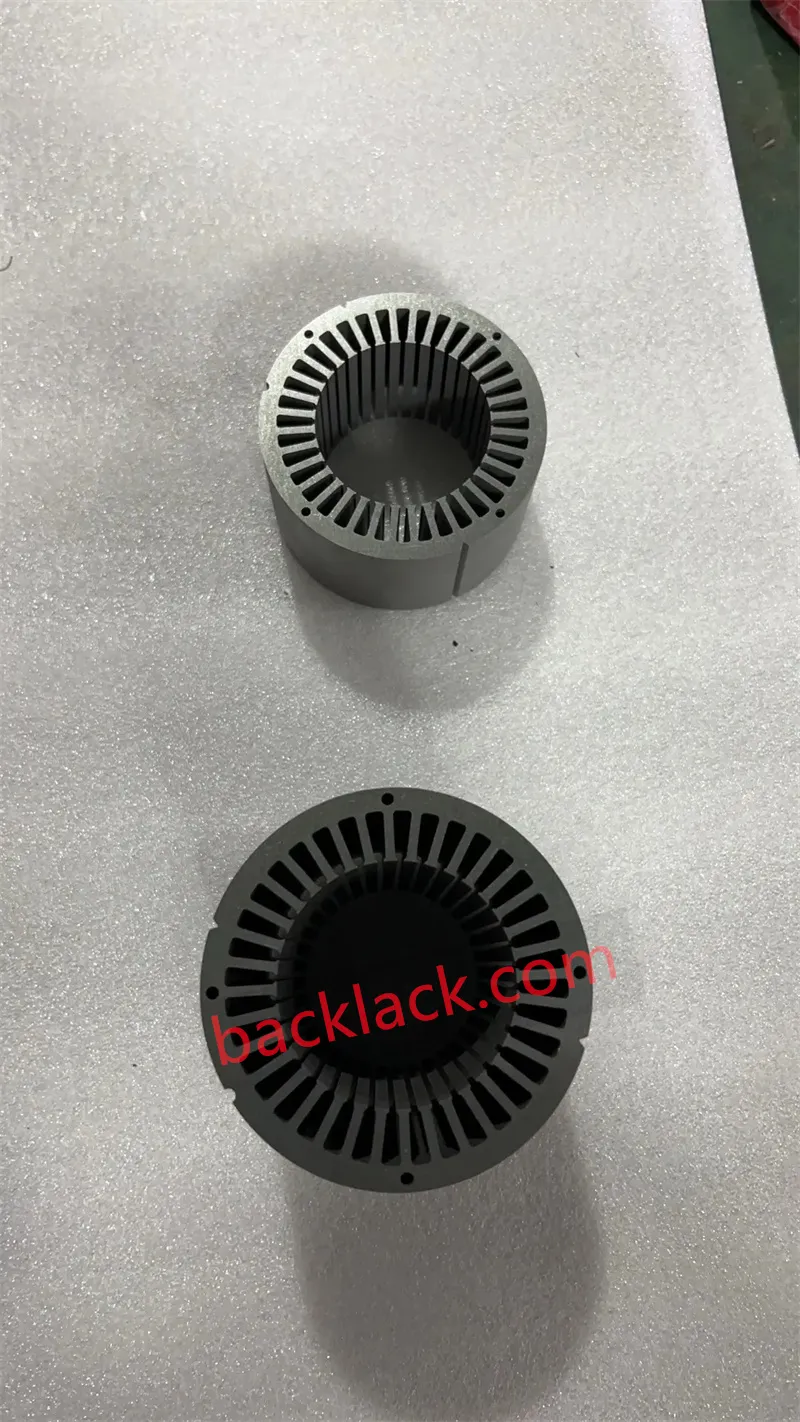

Тези строги допуски осигуряват еднакво качество на щамповане, постоянно подреждане на ламиниране и предвидима работа на двигателя в производствените партиди - критично за ултрависокоскоростните ротори, където дисбаланс от дори няколко грама може да причини катастрофални вибрации.

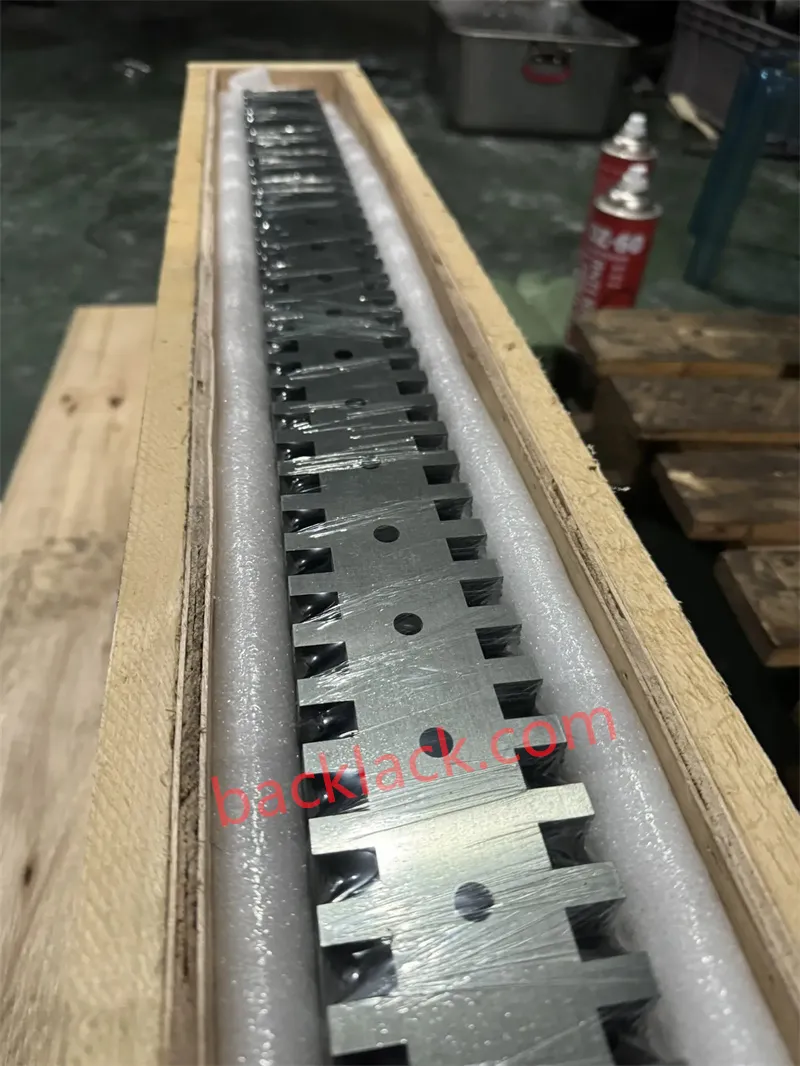

Какво означава това за вашия дизайн на ултрависокоскоростен двигател
Казано по-просто, USWH30075H ви дава:
- Ултраниски загуби в ядрото при работни честоти 1000–2000 Hz – по-висока системна ефективност, по-малко натоварване от термично управление
- Изключителна магнитна индукция (J50 ≥ 1.64 T) – по-малка и по-лека архитектура на двигателя с по-висока плътност на въртящия момент
- Ултратънък калибър с дебелина 0,10 мм потиска загубите от вихрови токове на честотите, където те са най-важни.
- Превъзходна формовъчност (8% удължение) – по-висок добив на щамповане, сложни геометрии, по-ниска цена на ламиниране
- Строг контрол на размерите, постоянно подреждане, предвидим баланс, надеждна работа при екстремни обороти
- Гъвкавост на покритието - M1 REACH съвместима опция за Европа, M3/M7 самозалепващо се покритие за рационализирано производство
За конструкторите на двигатели, насочени към разработването на въздушни компресори с горивни клетки за водородни превозни средства, високоскоростни електрически шпиндели за прецизно производство или аерокосмически задвижващи системи от следващо поколение, USWH30075H заслужава сериозно място в списъка с материали.

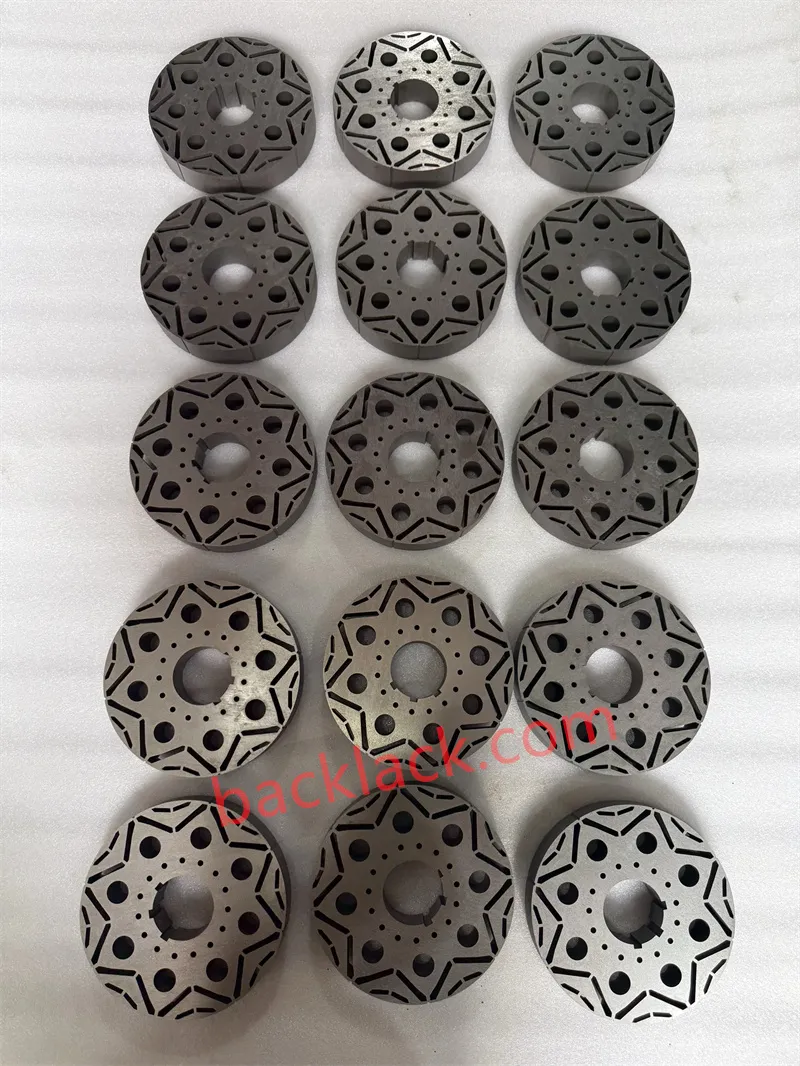

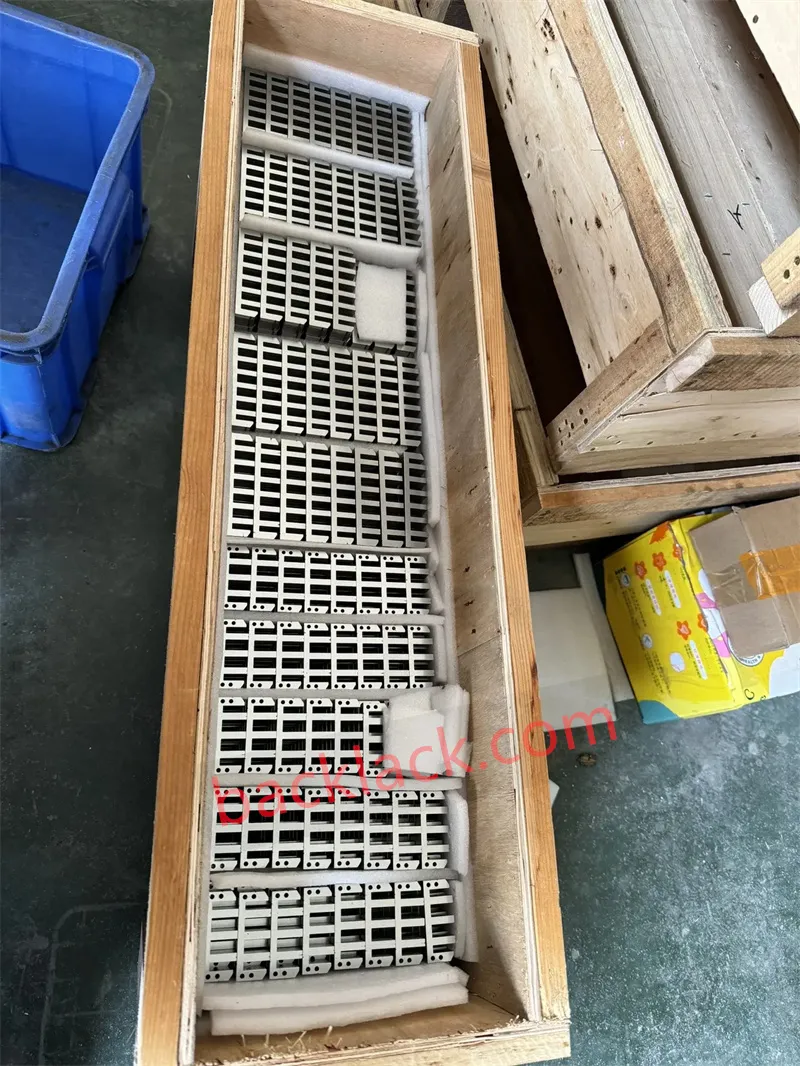

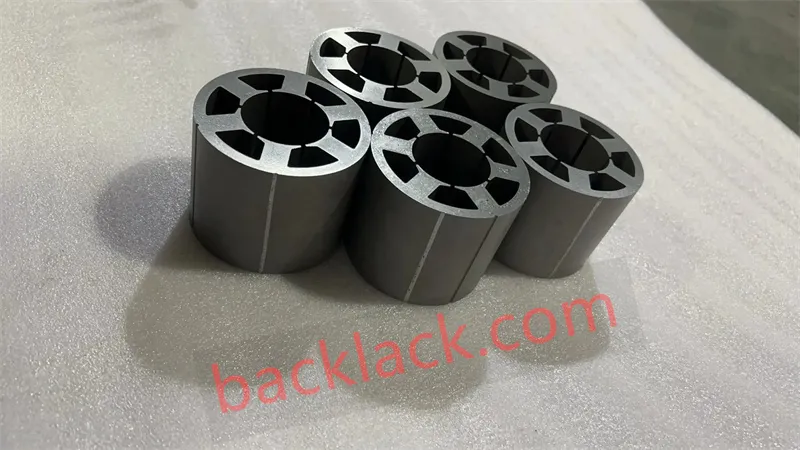

Нашите производствени възможности
Като усъвършенстван партньор за производство на ламинирани сърцевини, ние разработихме строга производствена рамка за обработка на ултратънка електротехническа стомана:

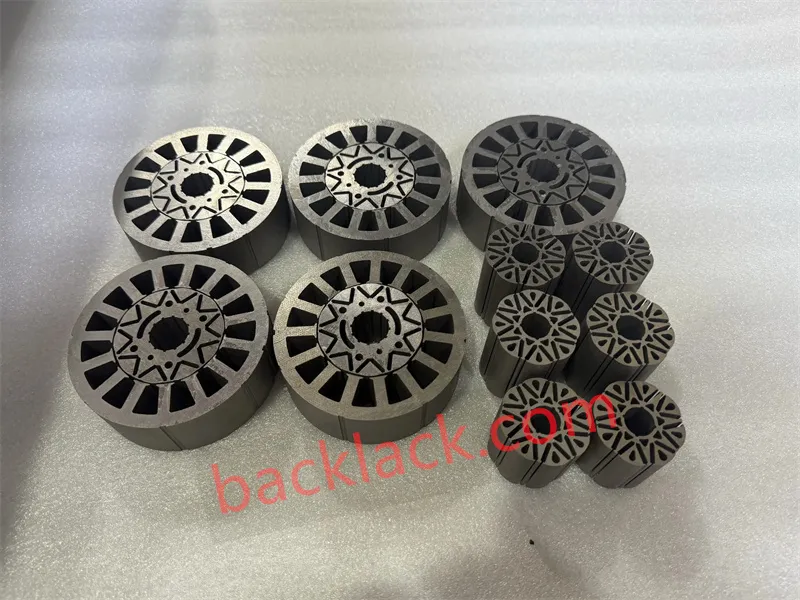

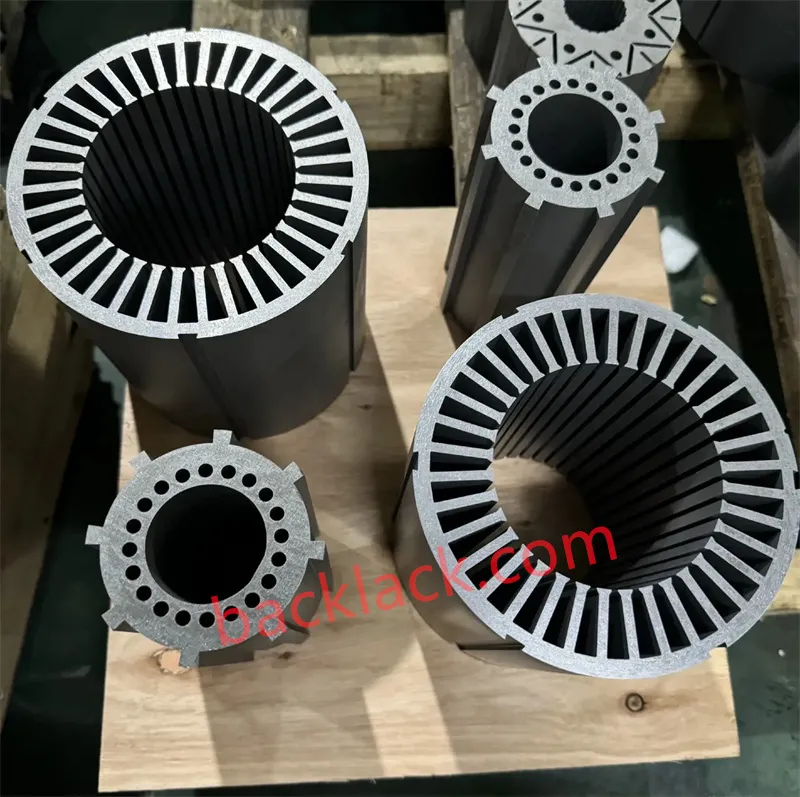

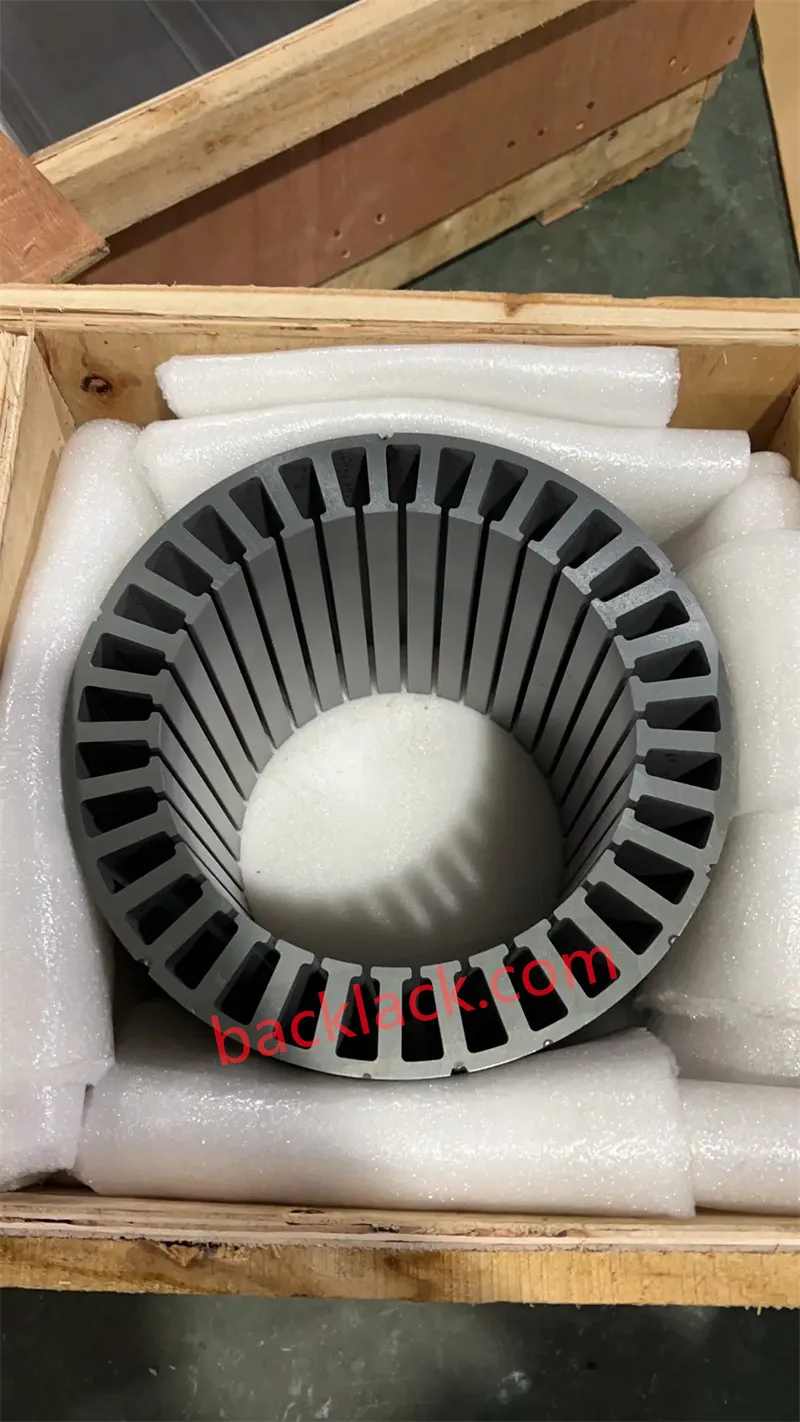

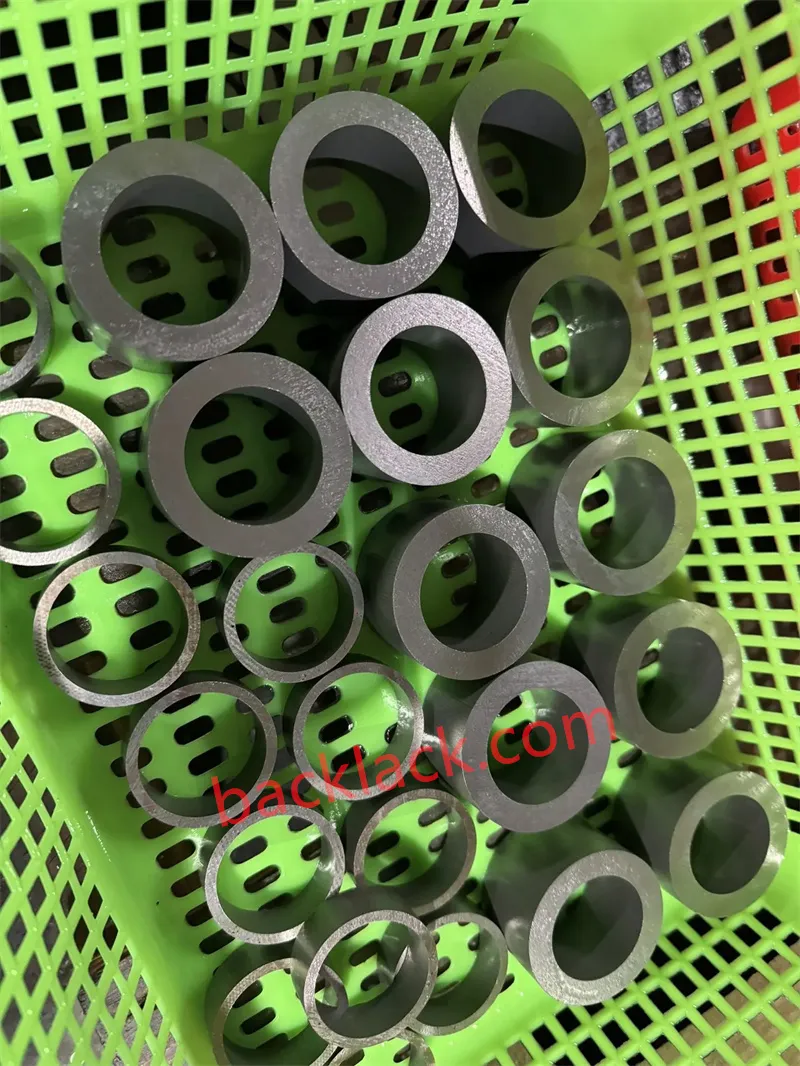

- Прецизно щамповане: Интегрирано високоскоростно щамповане с контрол на грапавостта под микрона (<0,005 мм) за ламинации с дебелина 0,10 мм, поддържайки допустими отклонения в стъпката на зъбите в рамките на ±0,005 мм за ултрависокоскоростен баланс на ротора.

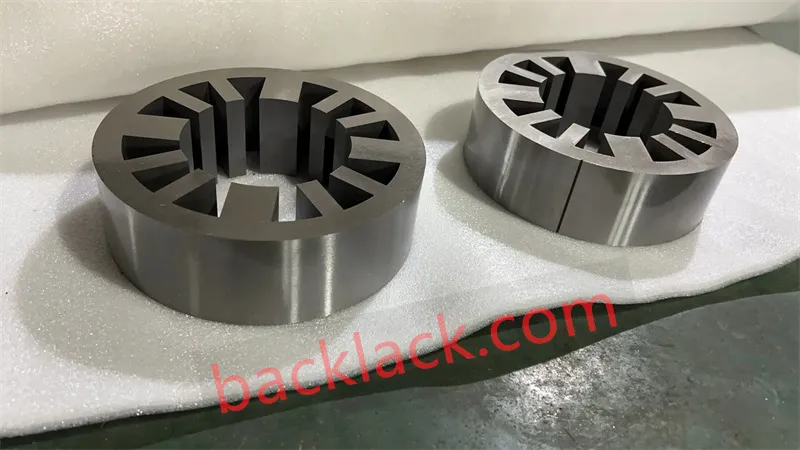

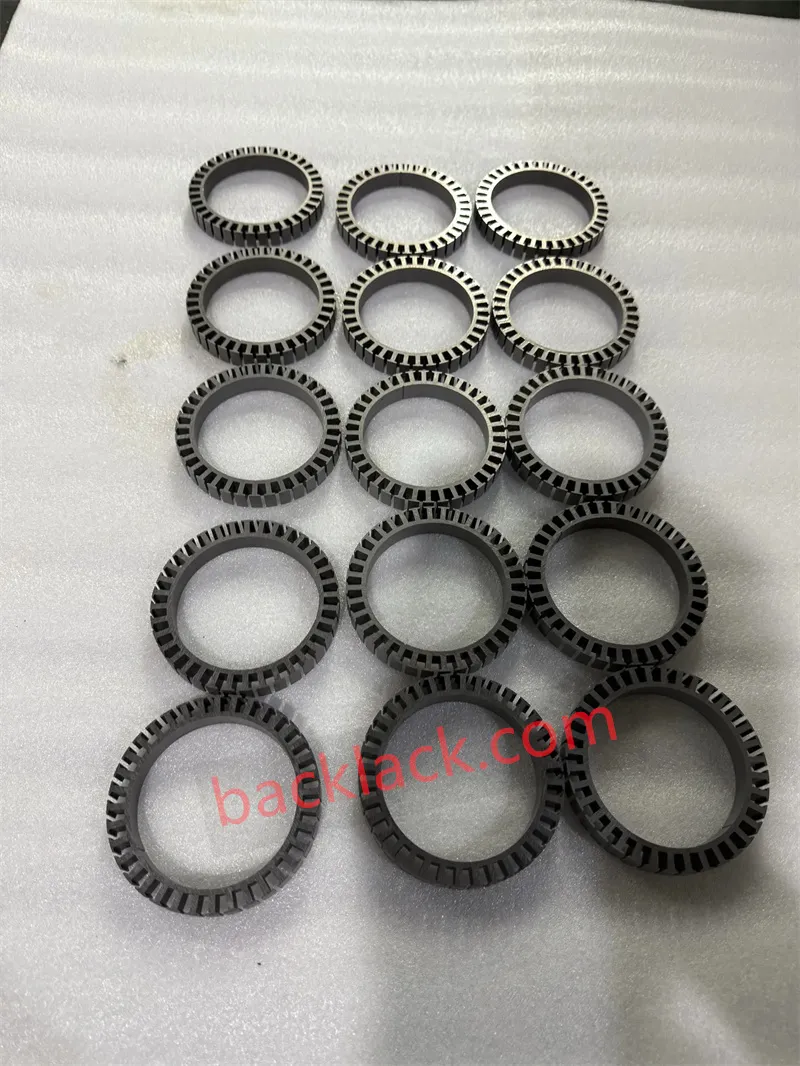

- Постоянни профили на отгряване: Стриктното контролиране на атмосферата (препоръчва се 100% N2), циклите на повишаване на температурата, накисване и охлаждане гарантират оптимални магнитни свойства, като същевременно предотвратяват повърхностното окисляване на ултратънките ленти.

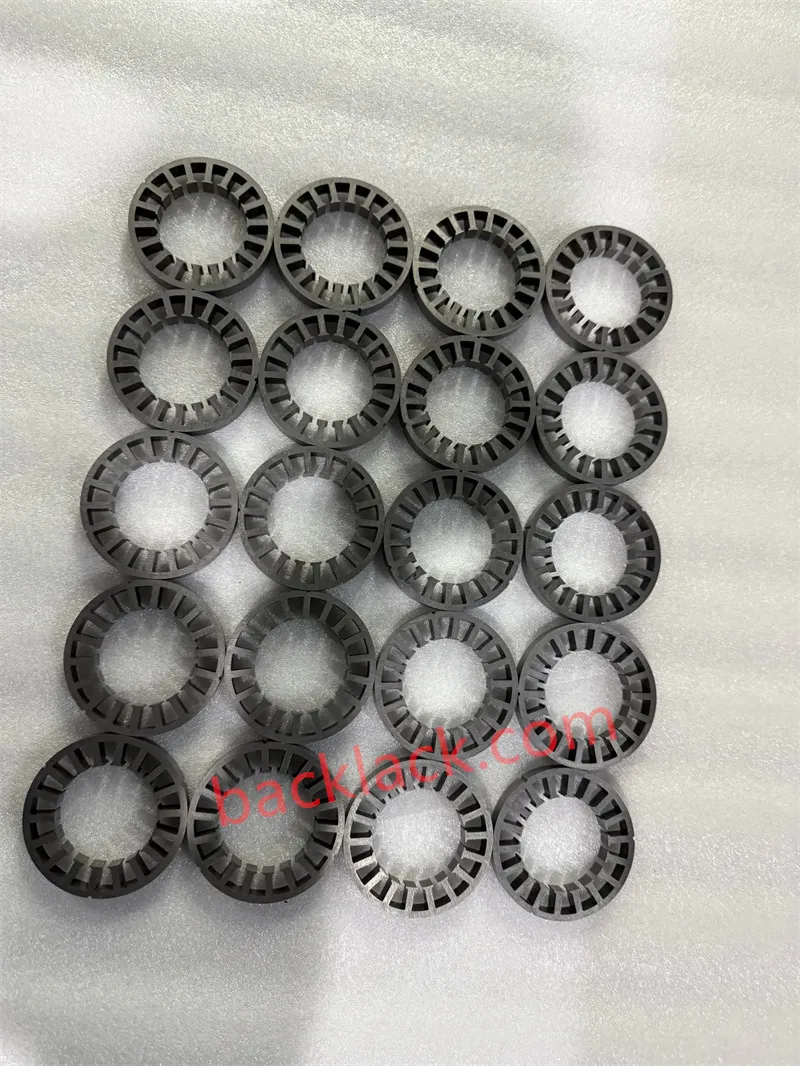

- Бързо прототипиране и поддръжка на материали: Поддържаме високи скорости на итерация, предоставяйки пълно съдействие от избора на електротехническа стомана (избор на покритие M1/M4/M3/M7) до доставката на мостри и ламинирането и производството на малки серии.
За компанията Youyou
Като специализиран производител на ламиниране на сърцевини, Youyou Company предлага усъвършенствани решения за ламиниране, проектирани да решат предизвикателствата, свързани с плътността на въртящия момент, загубите в сърцевината и производствената ефективност в следващото поколение ултрависокоскоростни двигатели, тягови задвижвания за електрически превозни средства и високоефективни компресори. Чрез интегриране на прецизно щамповане на електротехническа стомана с дебелина 0,10 мм с усъвършенствани технологии за термична обработка и покритие, ние даваме възможност на производителите на оригинално оборудване и дизайнерите на двигатели в Северна Америка и Европа да изграждат сърцевини на двигатели с висока плътност на мощността и ултраниски загуби, които работят отлично – както на тестовия стол, така и на пътя.
Готови ли сте да издигнете вашия ултрависокоскоростен мотор на следващото ниво с USWH30075H?

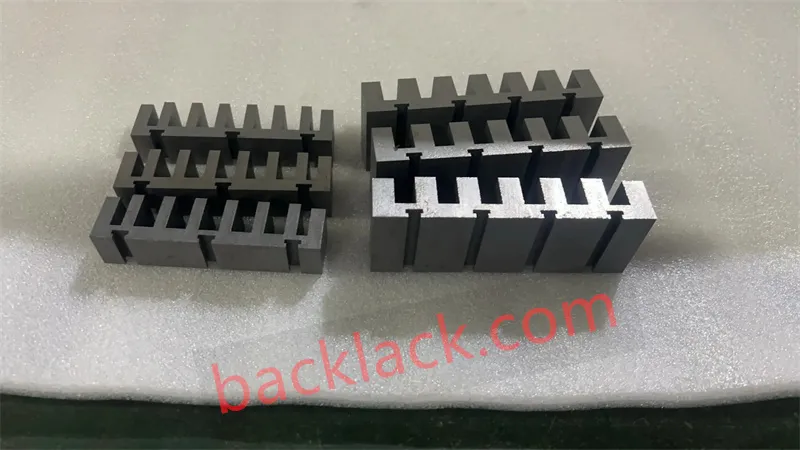

Изпратете спецификациите на вашия дизайн на двигателя или чертежи за ламиниране за подробна оценка на осъществимостта на материала USWH30075H, консултация за избор на покритие (M1/M4/M3/M7) или бързо прототипиране (срок на изпълнение 7–10 дни).
