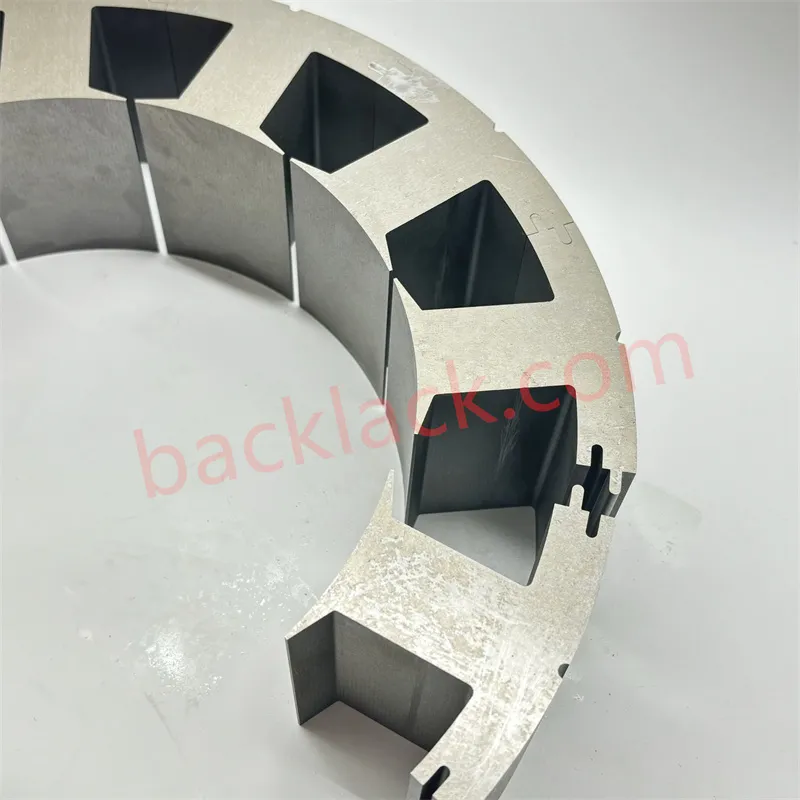

Globální standardy: Navigace 1J50 a jeho mezinárodní ekvivalenty
1J50 je měkká magnetická slitina niklu a železa obsahující přibližně 50 % niklu. Pro konzistenci globálního dodavatelského řetězce je zásadní rozpoznat jeho mezinárodní protějšky:
-

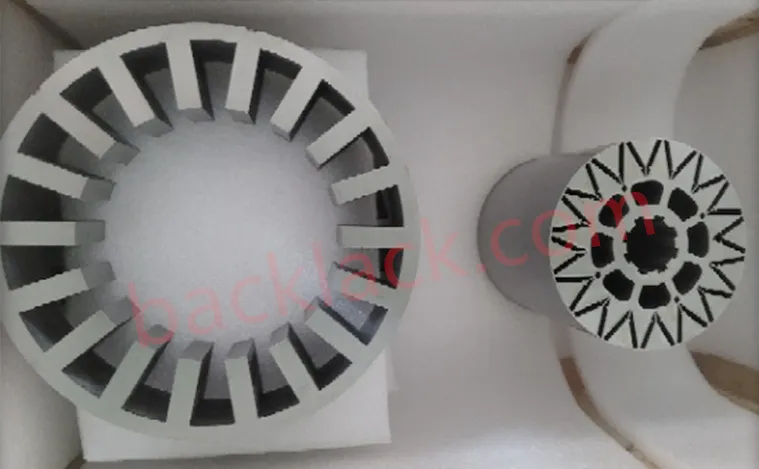

Mezinárodní křížová referenční tabulka

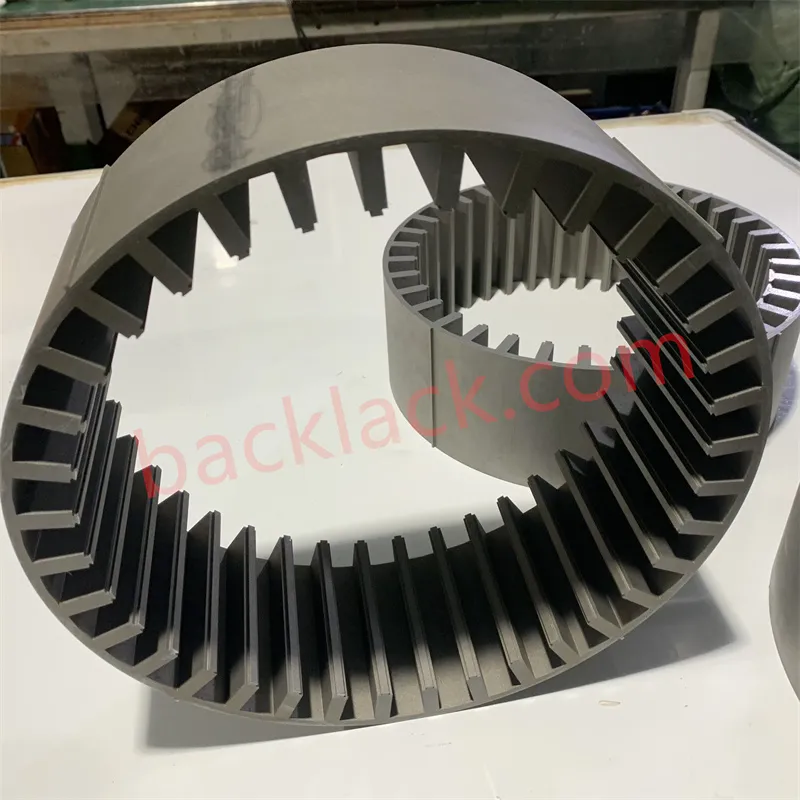

Region / Standard stupeň Klíčoví výrobci (příklady) Čína (GB/T 15002) 1J50 Baosteel, speciální ocel Fushun USA (ASTM A753) Slitina 49 / Slitina 2 Tesař (vysoká propustnost 49) Německo (DIN 17405) Permenorm 5000 H2 Vacuumschmelze (VAC) Japonsko (JIS C2531) PB-1 Sumitomo Metals -
Chemie výkonu
Dokonalost 1J50 pramení z přísné kontroly jeho chemického složení. Kromě obsahu niklu 49,0 % C50,5 % klademe velký důraz na minimalizaci nečistot, jako je uhlík (C � 0,03 %) a síra (S � 0,02 %). Tyto nečistoty brání pohybu stěny domény, a proto je naše žíhání vodíkem po zpracování nezbytné pro další čištění slitiny a maximalizaci propustnosti.
Komparativní výhoda: 1J50 vs. Silikonová ocel
Proč upgradovat na 1J50 ze standardní elektrooceli?
- Propustnost (�): 1J50 nabízí počáteční propustnost 5 až 10krát vyšší než vysoce kvalitní silikonová ocel. To umožňuje rychlou magnetickou indukci i při minimálním budícím proudu.
- Indukce saturace (B?): S B? cca 1,55T, 1J50 poskytuje vynikající vyvážení. I když je o něco nižší než u křemíkové oceli (~2,0T), dosahuje své maximální indukce mnohem rychleji v nízkých až středních magnetických polích.
- Ztráta jádra: Ve frekvenčním rozsahu 400 Hz až 2 kHz vykazuje 1J50 výrazně nižší ztrátu hystereze, drasticky snižuje teplo motoru a zlepšuje hustotu energie.
Odbornost továrny: "Umění zpracování" 1J50
Zpracování 1J50 je křehká rovnováha. Materiál je vysoce citlivý na namáhání; jakýkoli mechanický náraz při lisování nebo řezání může zhoršit jeho magnetické vlastnosti o více než 50 %.
-

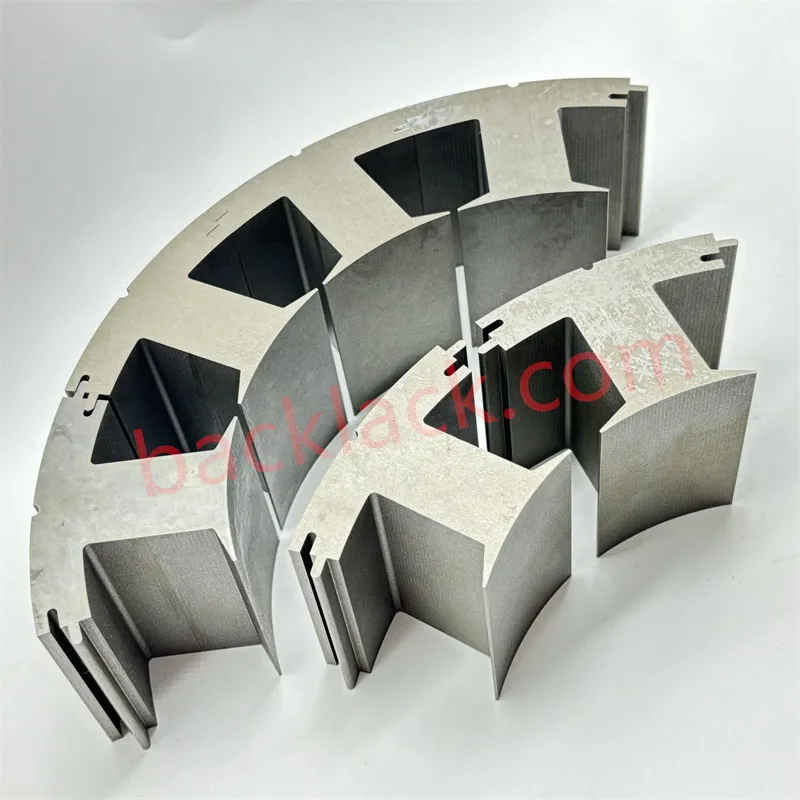

Ultratenké přesné ražení
Abychom minimalizovali ztráty vířivými proudy ve vysokofrekvenčních aplikacích, zpracováváme laminace o tloušťce 0,1 mm, 0,15 mm a 0,2 mm.

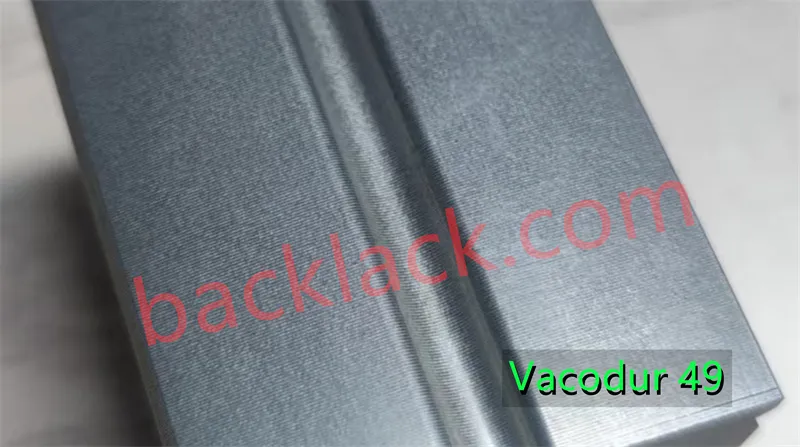

Výzva: 1J50 je tažný a náchylný k deformaci. Používáme vysoce přesné matrice z karbidu wolframu k udržení výšky otřepů pod 0,01 mm, což zajišťuje stohovací faktor vyšší než 95 %.
-

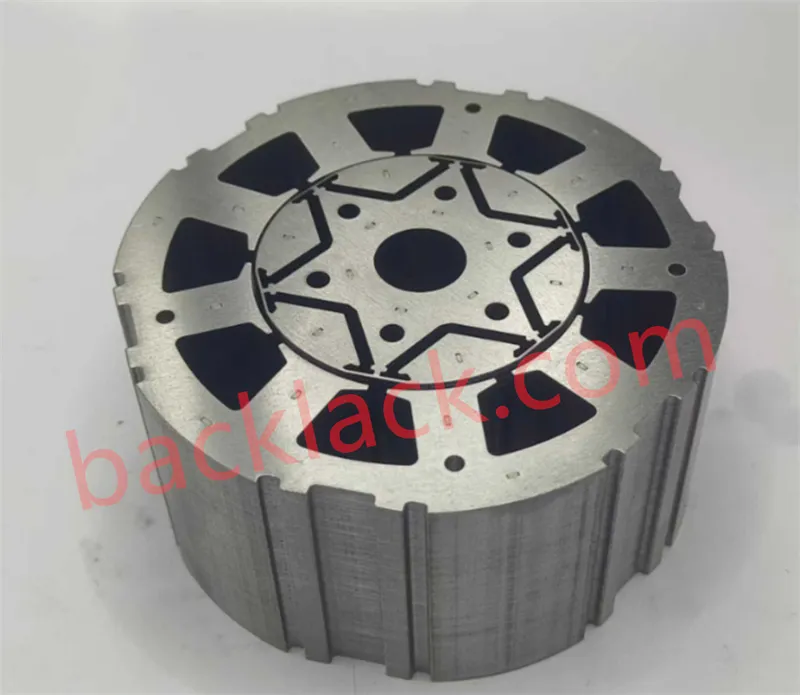

„Duše“ procesu: Vakuové žíhání vodíku
Surové lisované díly jsou pouze „tvarovaný kov“. Staly se „magnetickými jádry“ až po našem patentovaném procesu žíhání:
Vysokoteplotní čištění: Součásti se zahřívají na 1100 CC1250 °C v čisté vodíkové atmosféře.
Růst zrna: Tento proces eliminuje vnitřní pnutí a podporuje rovnoměrný růst zrna, což je nezbytné pro nízkou koercitivitu.
Řízené chlazení: Rychlost chlazení, zejména mezi 400 °C a 600 °C, je přesně řízena tak, aby optimalizovala konečnou magnetickou permeabilitu.
-

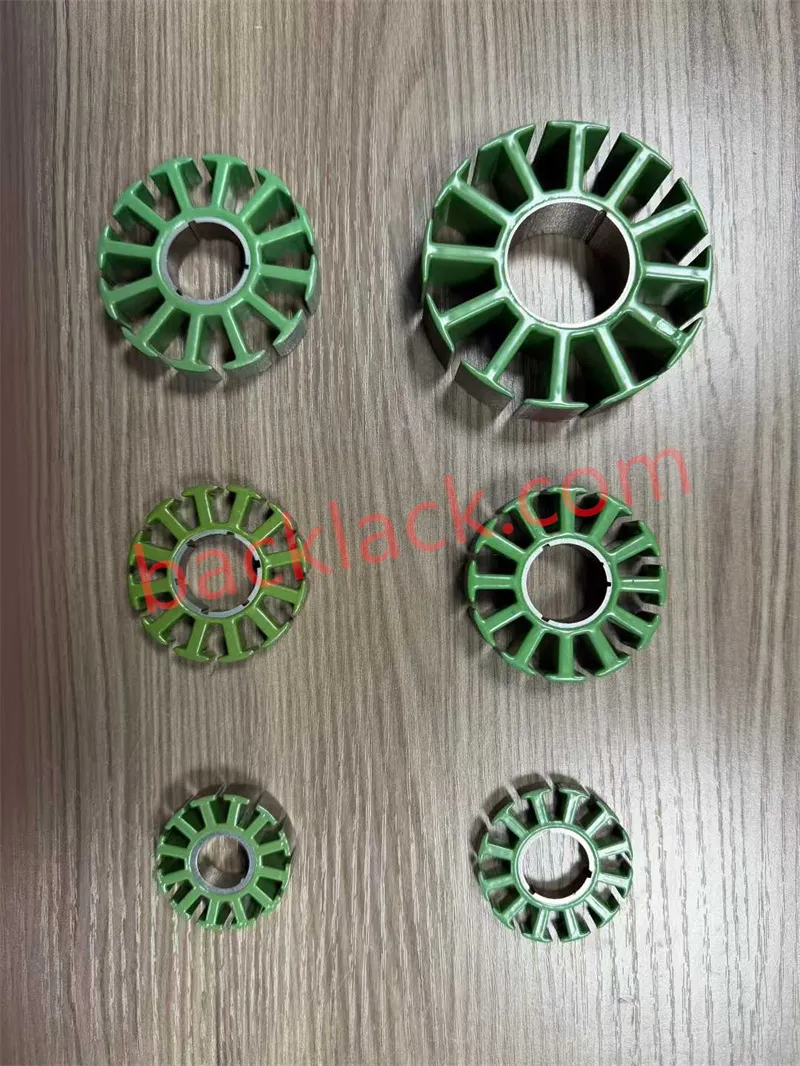

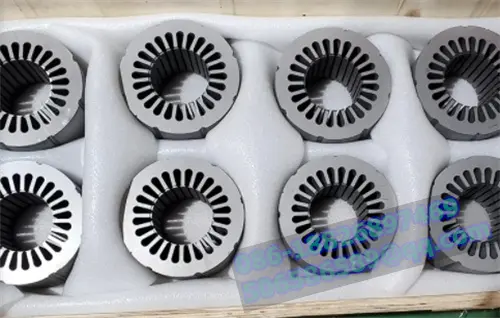

Stohování bez stresu (vlastní lepení)
Tradiční svařování nebo nýtování může znovu zavést napětí a vytvořit zkraty mezi vrstvami. Ve společnosti Youyou doporučujeme technologii Self-Bonding (Backlack). To umožňuje lepení laminací bez mechanického zkreslení a zachování "dokonalého" magnetického stavu dosaženého během žíhání.
Průmyslové aplikace a řešení bolestivých bodů

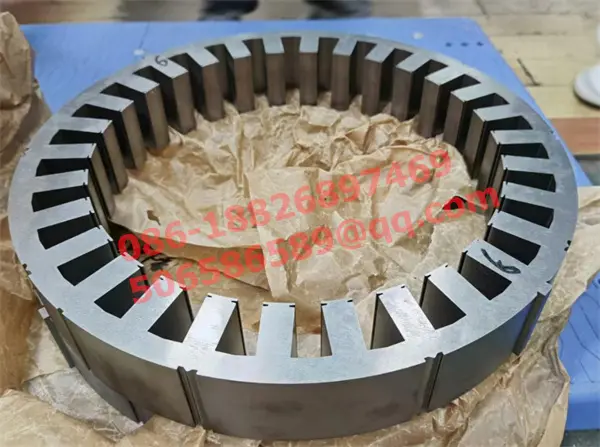

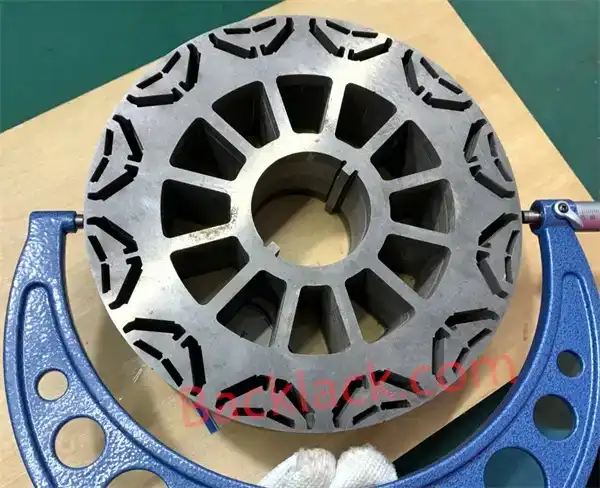

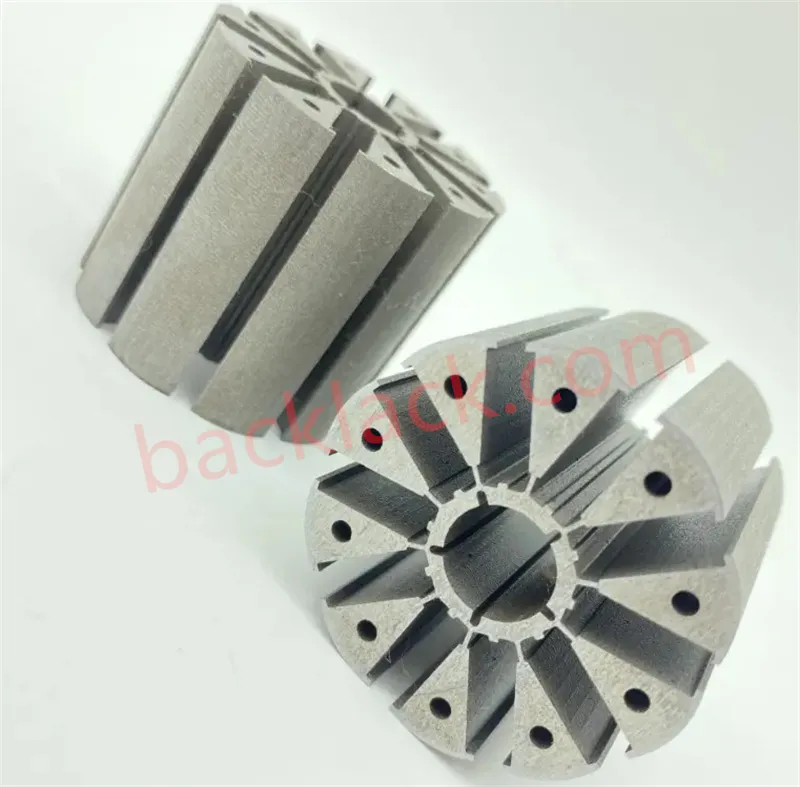

Přesné servomotory:
Eliminuje "kogging" a zlepšuje přesnost polohování díky vysoké počáteční propustnosti.

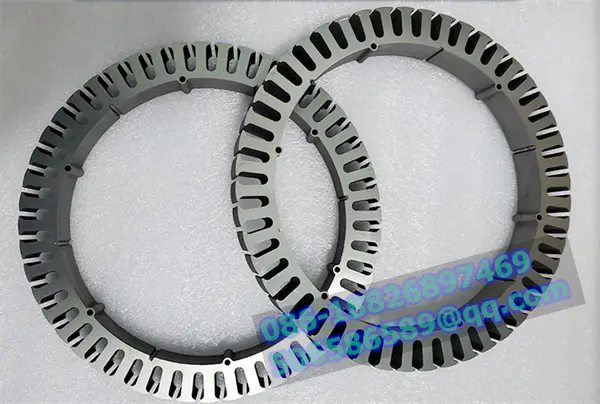

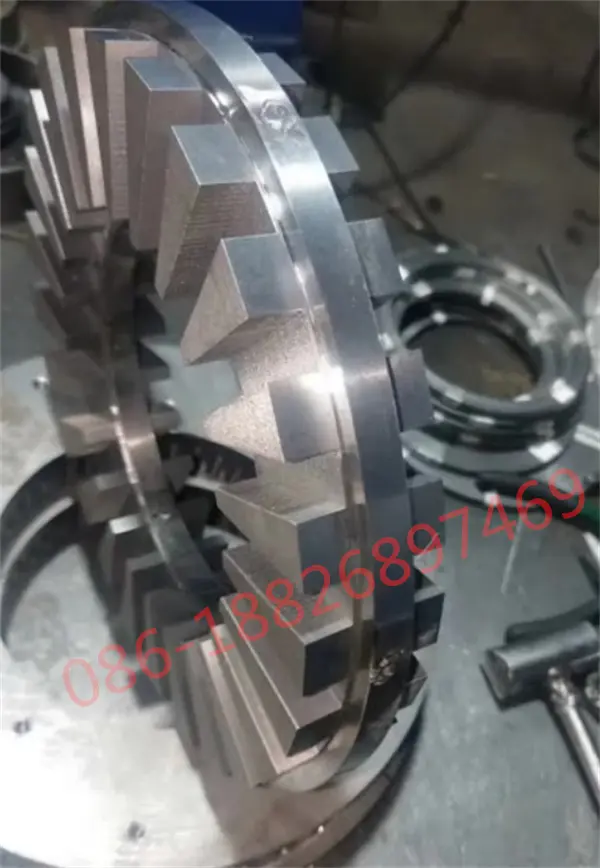

Chirurgická robotika:
Zabraňuje přehřívání ve stísněných prostorách díky mimořádně nízkým ztrátám v jádře.

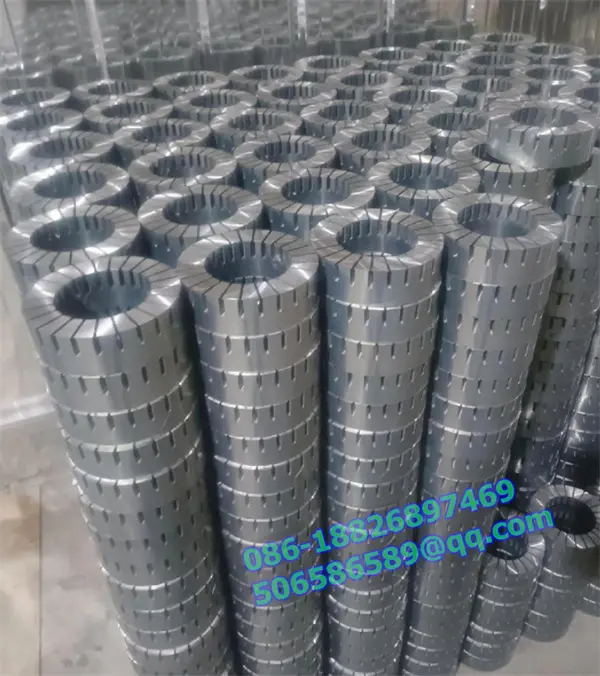

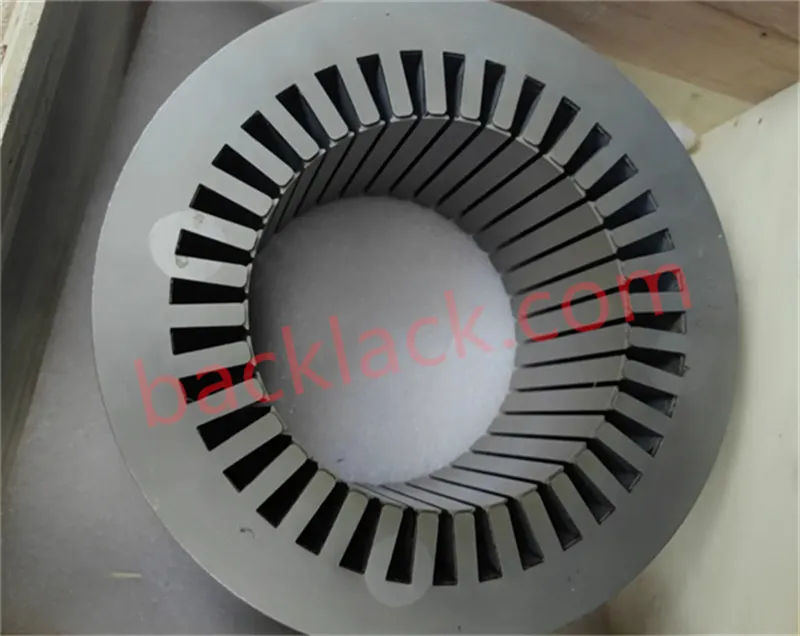

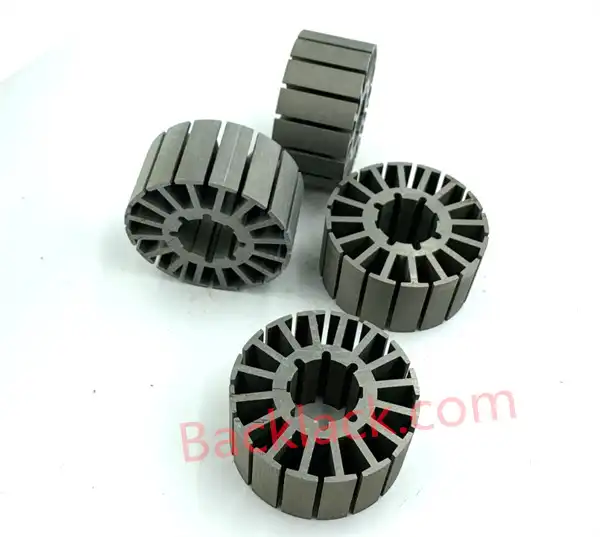

Letecké pohony:
Splňuje požadavky na vysoký poměr výkonu a hmotnosti a spolehlivost v extrémních prostředích.
Proč spolupracovat se společností YOUYOU?
Úplná shoda se stupněm
Podporujeme specifikace 1J50, Alloy 49 a Permenorm 5000.
Simulační data

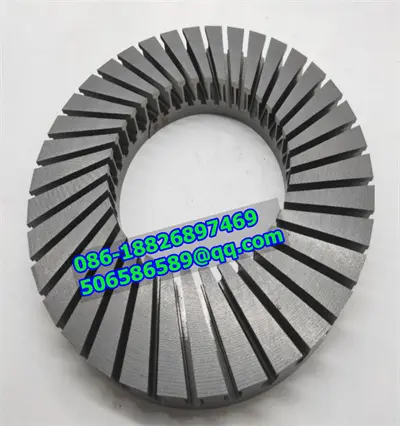

Poskytujeme empirická data B-H křivky z našich vzorků po žíhání, abychom vám pomohli při vašich elektromagnetických simulacích.

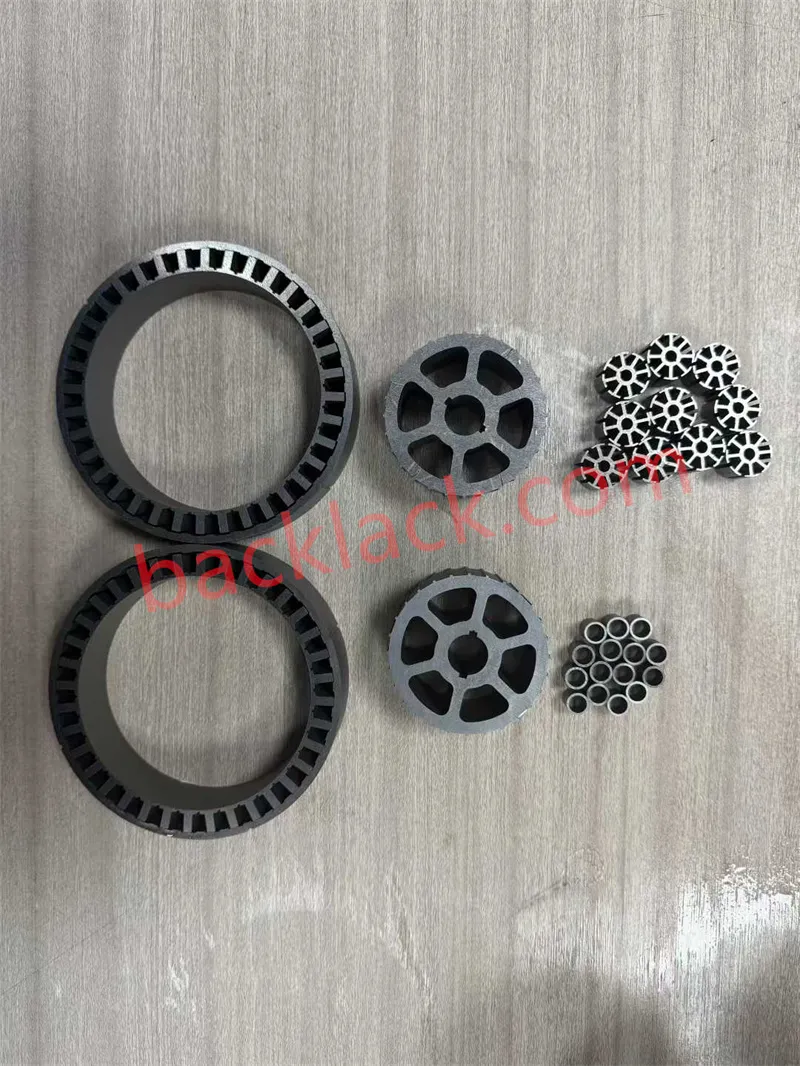

Prototypování do sériové výroby
Od rychlých prototypů s drátěným řezáním až po milionové vysokorychlostní lisování.
Engineering Tomorrow's Propulsion dnes
Jádro 1J50 je více než mechanická součást; je motorem efektivity. Rozumíme každému mikronu a každému stupni teploty, který ovlivňuje výkon vašeho motoru.
Obraťte se ještě dnes na náš technický tým, abyste podpořili svůj projekt motoru nové generace.
O technologii Youyou

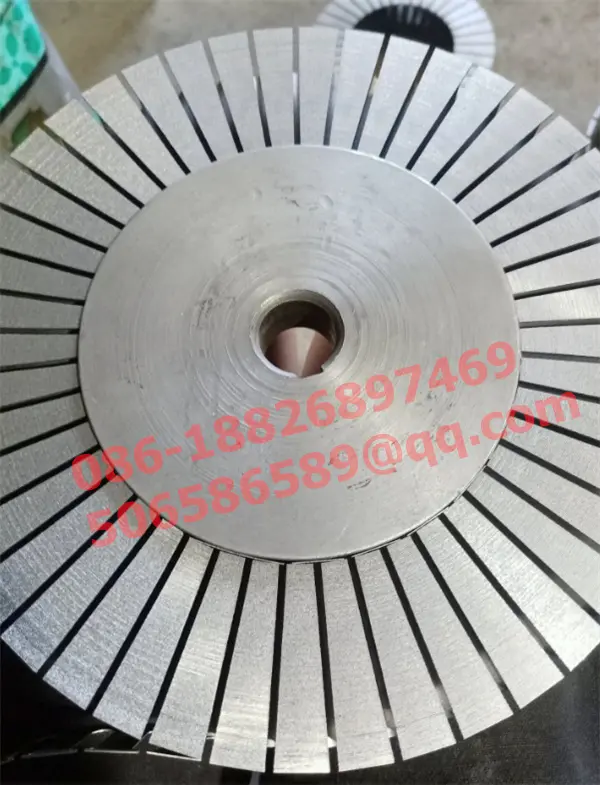

S desítkami let zkušeností s výrobou přesných jader motorů se specializujeme na zakázkové vrstvení statoru a rotoru pro nejnáročnější aplikace. Mezi naše schopnosti patří:
- Materiálové znalosti: Křemíková ocel (0,05 mmC 0,5 mm), amorfní slitiny, slitiny kobaltu a železa a měkké magnetické kompozity
- Pokročilá výroba: Řezání laserem, přesné lisování, automatizované stohování a specializované technologie lakování
- Normy kvality: ISO 9001, IATF 16949 a certifikace specifické pro dané odvětví
- Globální partnerství: Slouží předním výrobcům OEM v automobilovém, leteckém, průmyslovém a průmyslovém sektoru a v odvětvích obnovitelné energie
