Überwindung von Leistungsengpässen: Warum Gradient High-Silicon Steel (JNHF) eine verlustfreie Verschlechterung in Hochfrequenzreaktoren erreicht

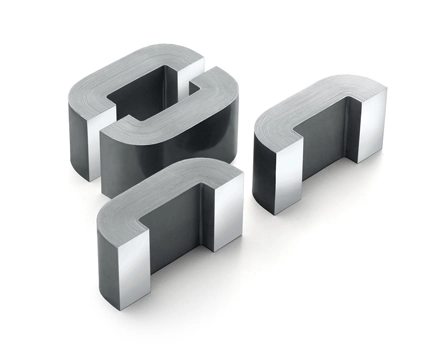

I. Das Dilemma der „Verarbeitungsverschlechterung“.

Konstrukteure verlassen sich bei der Auswahl von Kernmaterialien häufig auf Rohstoffdatenblätter. In der realen Fertigung zeigen verschiedene weichmagnetische Materialien jedoch drastisch unterschiedliche Grade der Kernverlustverschlechterung, sobald sie zu fertigen Kernen verarbeitet werden:

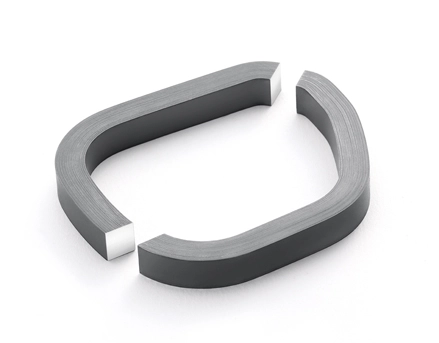

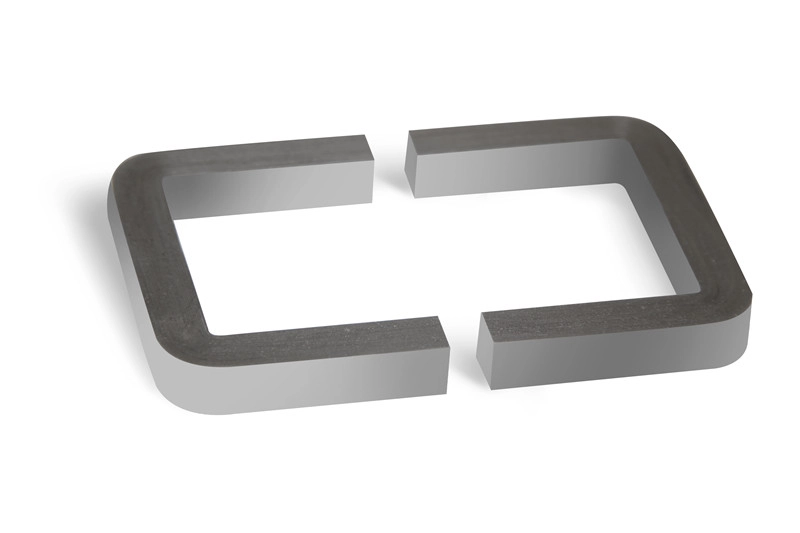

• Amorphe Legierungen auf Fe-Basis: Mit einer ultradünnen Bandstärke von nur 0,025 mm weisen amorphe Bänder einen extrem geringen Kernverlust des Rohmaterials auf. Allerdings reagieren sie außerordentlich empfindlich auf mechanische Beanspruchung. Selbst nach dem Spannungsarmglühen, dem Wickeln in C-Kerne, dem Schneiden und dem Zusammenbau kommt es zu einer Verlustverschlechterungsrate von 68 % (Sprung von einem Rohmaterialverlust von 1,31 W/kg auf 2,20 W/kg im fertigen Kern bei 20 kHz, 0,05 T).

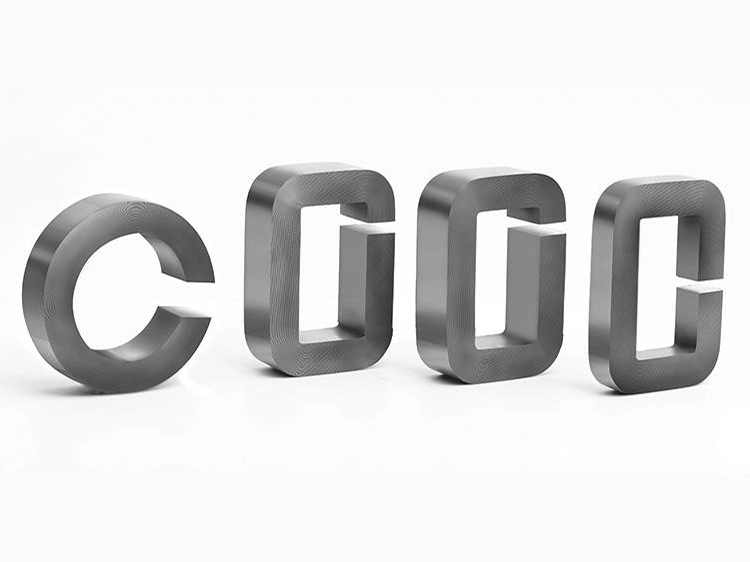

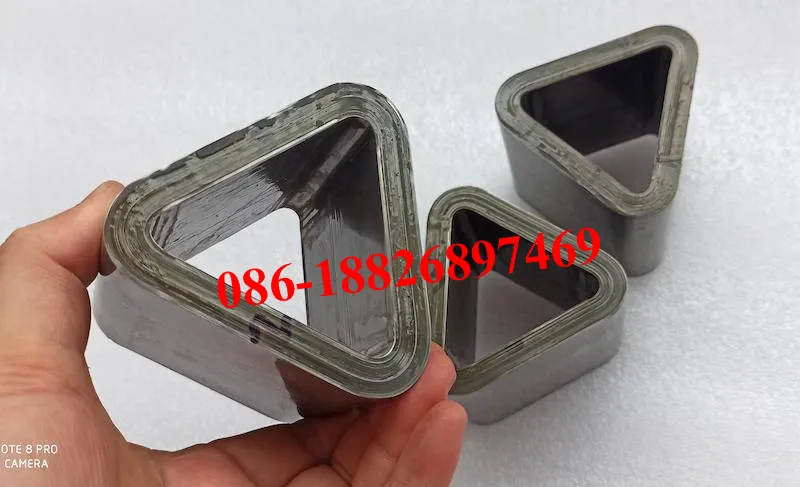

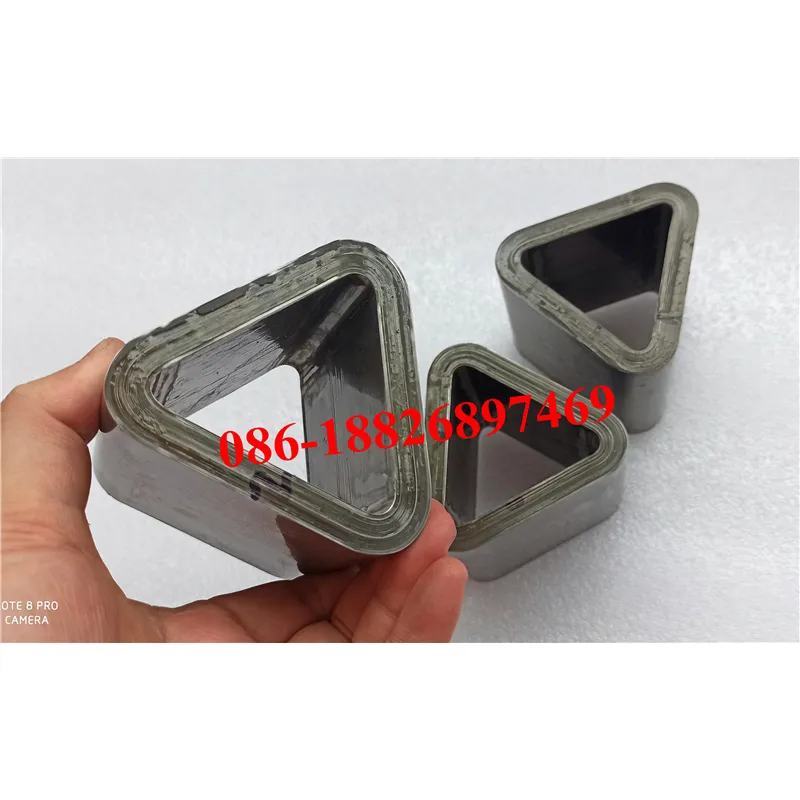

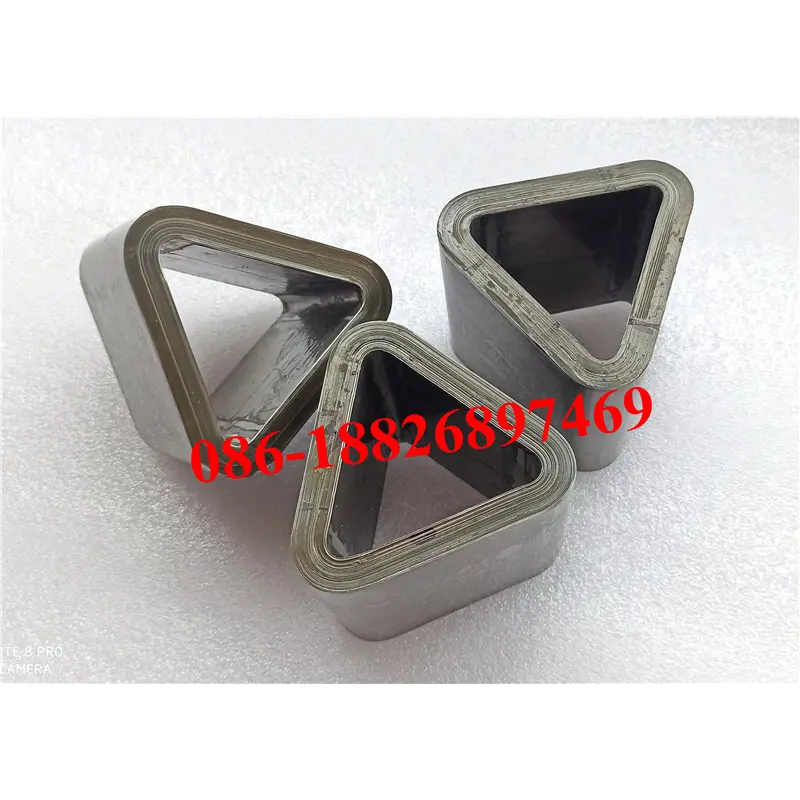

• Dünner kornorientierter Stahl (GO): Aufgrund seiner starken magnetischen Anisotropie muss GO-Stahl als gewickelte C-Kerne hergestellt werden. Abhängig von der Wickelbelastung und den Montagebeschränkungen kommt es zu einer Verschlechterung des Kernverlusts um ca. 5 % (Anstieg von 9,75 W/kg auf 10,24 W/kg).

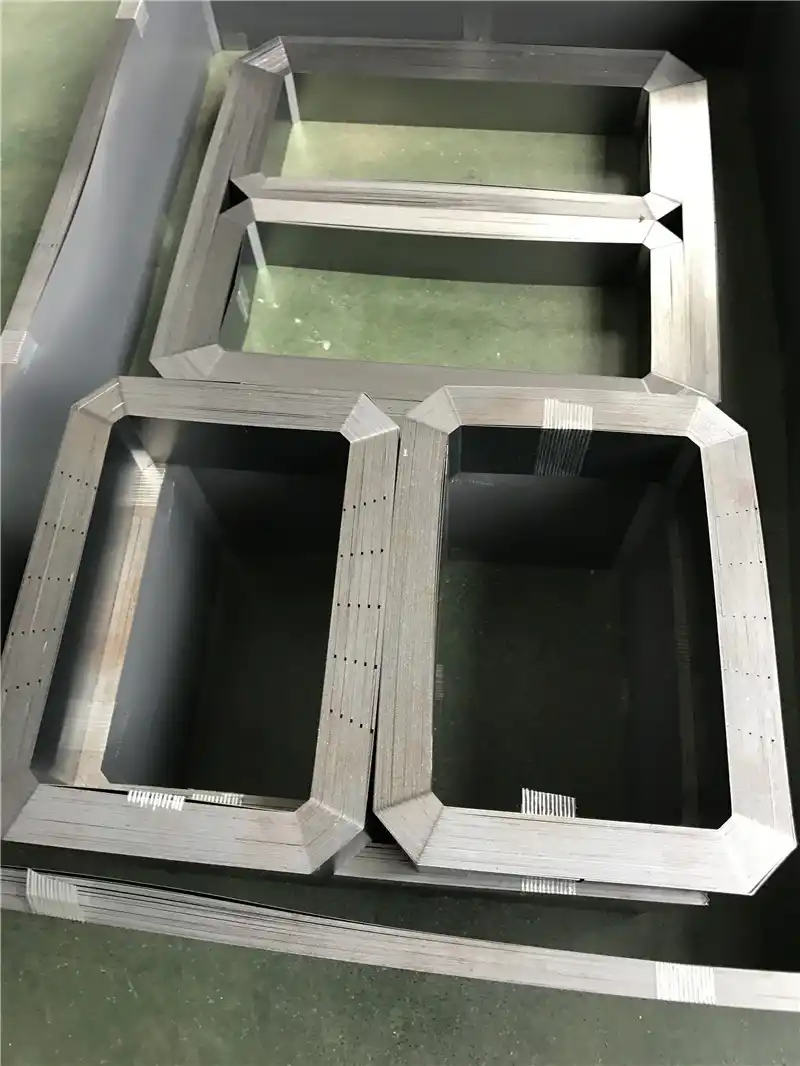

• Gradientenstahl mit hohem Siliziumgehalt (JNHF-Kern): Durch den Einsatz von Präzisionsstanzen/-schneiden in Kombination mit einer geklebten, blockartigen, gestapelten Laminierungsstruktur (Stacked Core) belegen empirische Daten, dass JNHF bei fertigen Kernen eine Kernverlustverschlechterungsrate von 0 % erreicht (4,89 W/kg Rohmaterial gegenüber 4,88 W/kg fertiger Kern).

Vergleich der Kernverlustdegradation: Rohmaterial vs. fertiger Kern (20 kHz, 0,05 T)

II. Strukturelle Innovation: Der Luftspalt-Dispersionseffekt unterdrückt lokale Überhitzung

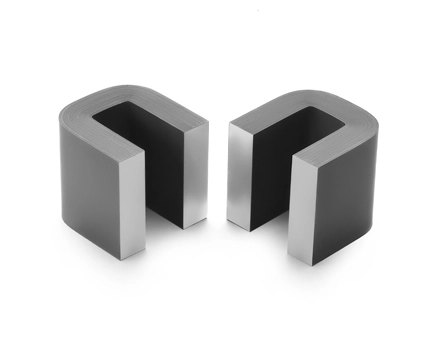

Um eine magnetische Sättigung bei hohen Gleichströmen zu verhindern, müssen Luftspalte in den Magnetkreis von DC/AC-Hochfrequenzdrosseln eingebracht werden. Herkömmliche konzentrierte Luftspalte erzeugen jedoch einen starken Randfluss (Leckfluss), der große lokale Wirbelströme in benachbarten Lamellen induziert und starke lokale Hotspots verursacht.

Konzentrierter Luftspalt vs. Multispalt-Dispersionsleistung

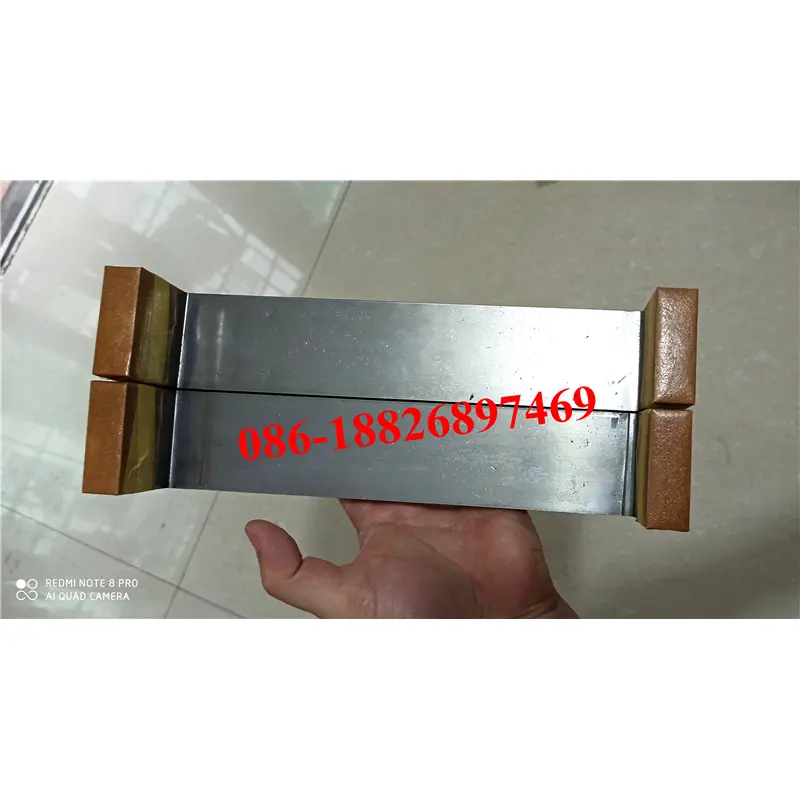

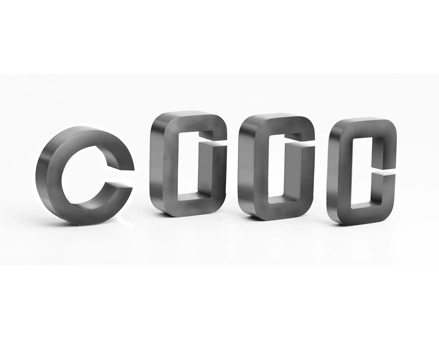

1. Konventionell gewickelte C-Kerne: Aufgrund ihrer Geometrie sind C-Kerne typischerweise auf 1 oder 2 große, konzentrierte Luftspalte angewiesen. Mit zunehmender Gesamtspaltlänge (z. B. auf 4 mm) führt ein intensiver Randfluss dazu, dass der Kernverlust von amorphen und GO-Stahlkernen exponentiell ansteigt.

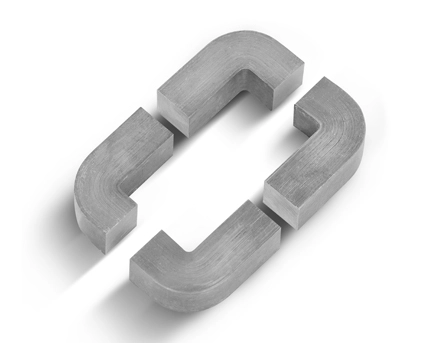

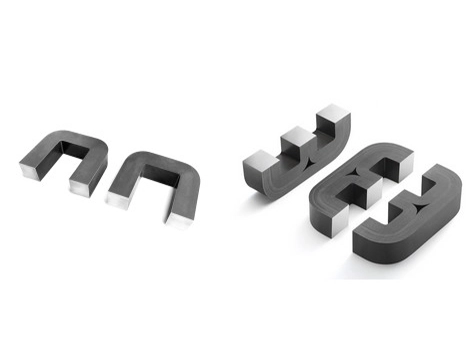

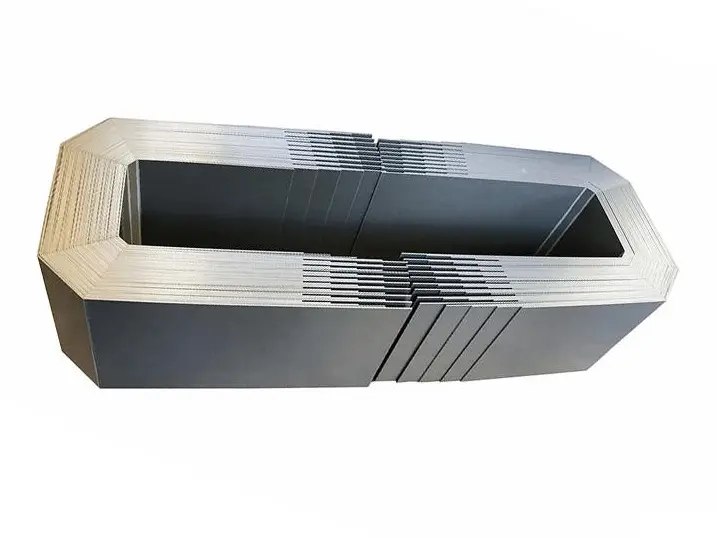

2. JNHF geklebte blockartige gestapelte Kerne: JNHF nutzt die nichtorientierte Natur (NO) und das überlegene mechanische Verhalten von Stahl mit hohem Siliziumgehalt und kann als zusammengesetzter Blockkern aus mehreren Segmenten konfiguriert werden, der einen einzelnen großen Luftspalt in mehrere kleinere, verteilte Lücken unterteilt:
   • Bei gleicher Gesamtluftspaltlänge (z. B. 4 mm) verringert sich die Länge jedes einzelnen Spalts drastisch;
   • Der Streufluss wird wirksam eingedämmt, wodurch durch Streustreifen verursachte Verluste erheblich unterdrückt werden.
   • Testergebnisse bestätigen, dass die Kernverlustkurve von JNHF bei einer Vergrößerung der Gesamtspaltlänge von 0 mm auf 4 mm bemerkenswert flach bleibt, was zu deutlich geringeren realen Verlusten bei größeren Luftspaltlängen im Vergleich zu amorphen und GO-Stahlkernen führt.

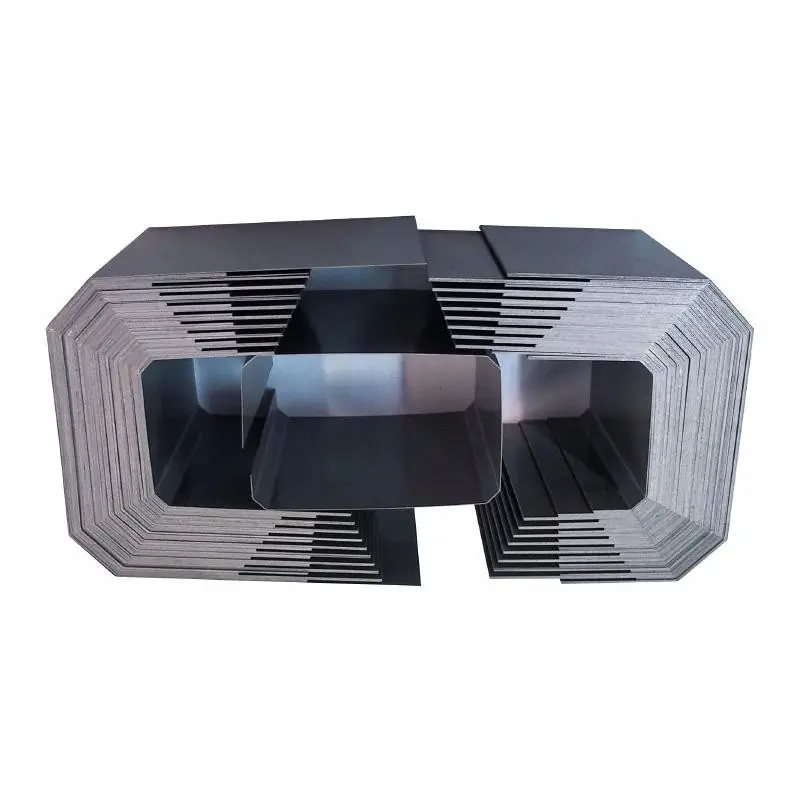

III. Vorteil der doppelten Permeabilität: Überlegener DC-Vorspannungswiderstand und Beibehaltung der Hochfrequenzinduktivität

Bei DC-Drosseln in der Leistungselektronik (z. B. Boost-Schaltungen, PFC-Induktivitäten und DC-DC-Wandler) bestimmen die DC-Vorspannungseigenschaften des Kerns direkt die Induktivitätsstabilität bei hohen Lastströmen.

Anregungstests bei 20 kHz, 0,01 T zeigen:

• Amorphe und GO-Stahlkerne: Wenn die DC-Vorspannung Amperewindungen 2.000 A�t überschreitet, fällt die Induktivität (�H / Windung²) stark ab.
• JNHF-Gradientenkerne: Unter hoher Gleichstromvorspannung (von 2.000 A�t bis zu 4.000 A�t) zeigt JNHF einen außergewöhnlich gleichmäßigen magnetischen Sättigungsabfall und behält dabei hohe Restinduktivitätswerte bei.

Mechanismus: Wie erreicht JNHF einen hohen Vorspannungswiderstand und eine hohe Induktivität?

JNHF nutzt eine Silizium-Gradientenstruktur über die Blechdicke (hoher Siliziumgehalt ~6,5 % Si an der Oberfläche, geringerer Siliziumgehalt in der Mitte):

1. Geringe Gleichstrompermeabilität (�_max = 4.100): Im Vergleich zu Standard-Siliziumstahl (37.000) und amorphen Legierungen (300.000) weist JNHF eine geringere Gleichstrompermeabilität auf und bietet einen starken intrinsischen Widerstand gegen magnetische Gleichstromsättigung.

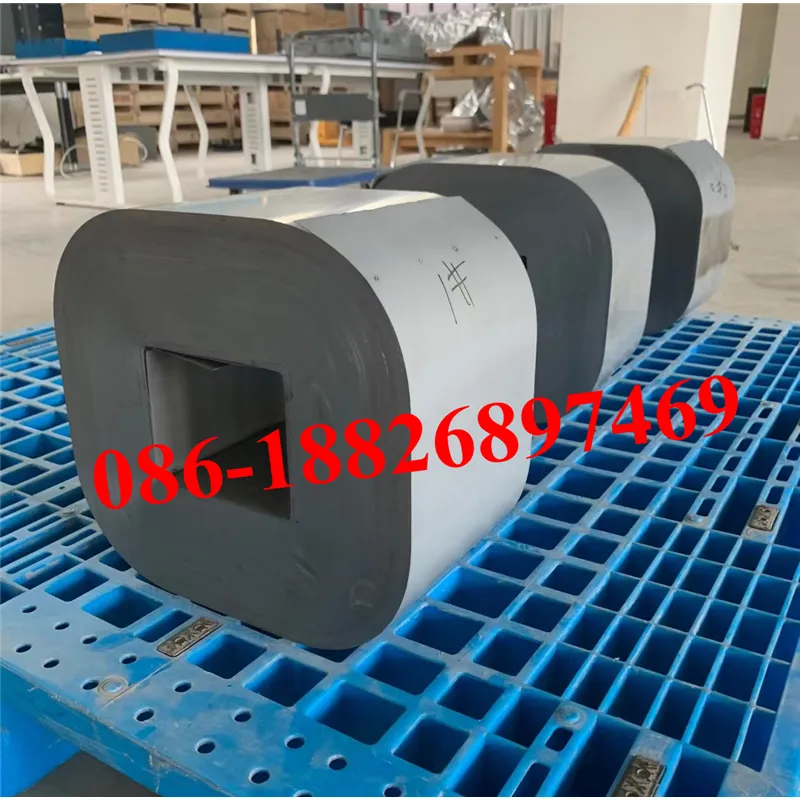

2. Hohe Hochfrequenzpermeabilität (�_20kHz = 1.500): Bei 20 kHz behält JNHF eine hohe Wechselstrompermeabilität von 1.500 (übertrifft die 1.110 von GO-Stahl) und gewährleistet so eine reichliche Induktivität bei hochfrequenter Stromwelligkeit.

IV. Youyou Technology: Präzisionsverarbeitungslösungen für Stahlkerne mit hohem Siliziumgehalt aus einer Hand

Youyou Technology Co., Ltd. ist auf Präzisionsstanzen und selbstklebende Laminierung für Motorstatoren und Hochfrequenzreaktorkerne spezialisiert. Zugeschnitten auf die einzigartigen Eigenschaften der JFE-Super-Core-Materialien (JNHF-Core und 6,5 % Si JNEX-Core) bieten wir umfassende kundenspezifische Fertigungslösungen:

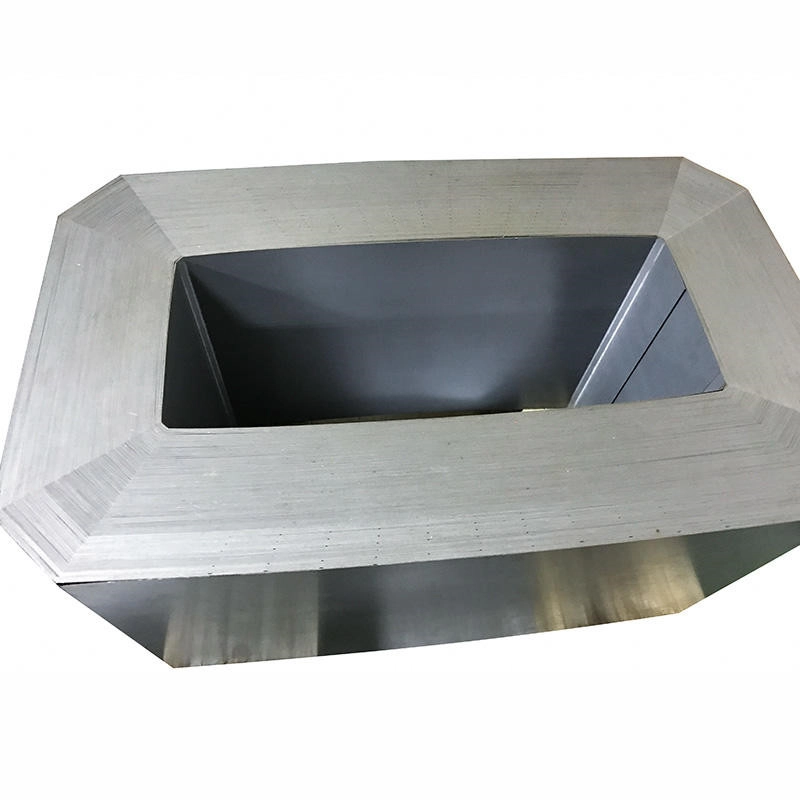

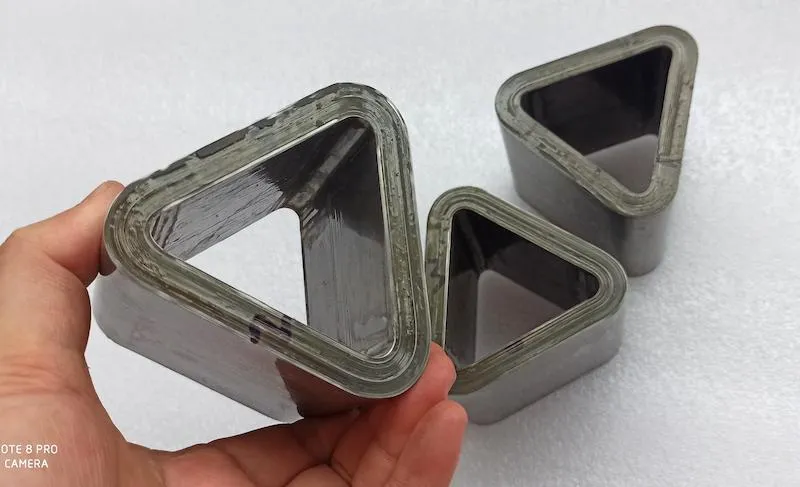

1. 0,10 mm ultradünne, spannungsfreie, selbstklebende Laminierung aus Stahl mit hohem Siliziumgehalt

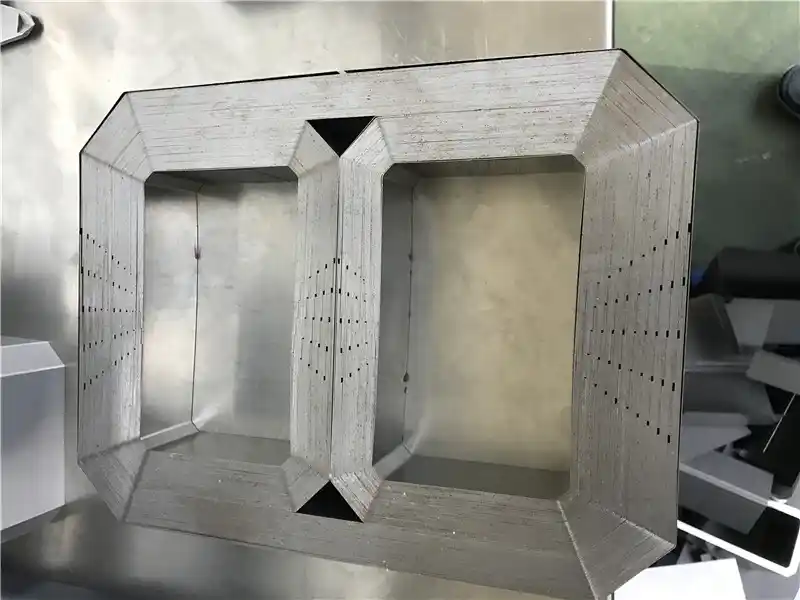

Für 0,10 mm ultradünne JNHF-Platten nutzen wir die verzahnungs- und schweißfreie Selbstklebe-/Klebetechnologie. Beseitigt Kurzschlüsse zwischen den Lamellen und Wirbelstromschleifen, die durch herkömmliches Nieten oder Schweißen verursacht werden, und setzt die native Hochfrequenzleistung des Materials zu 100 % frei.

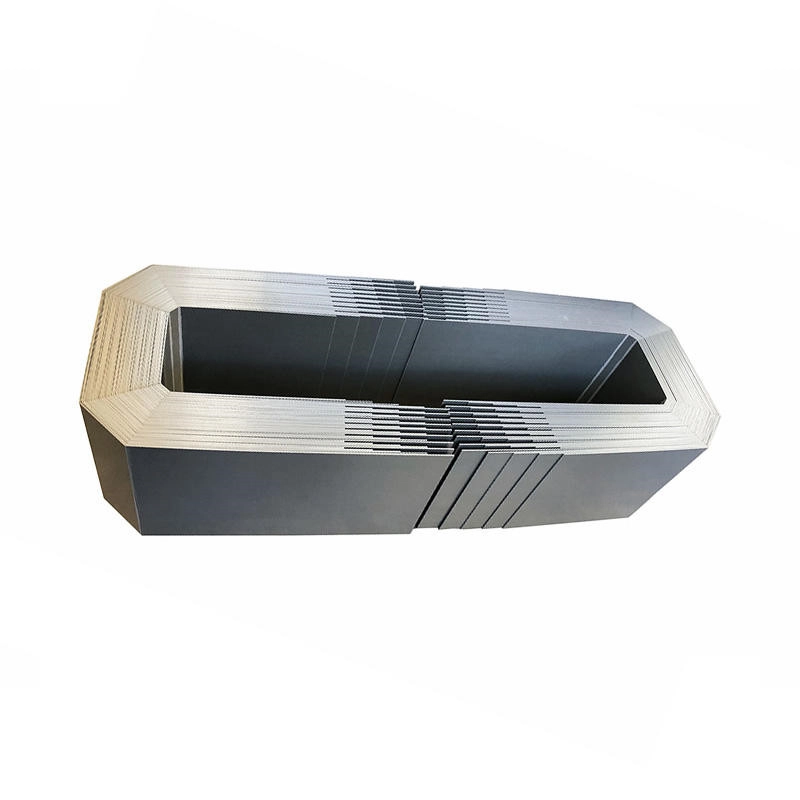

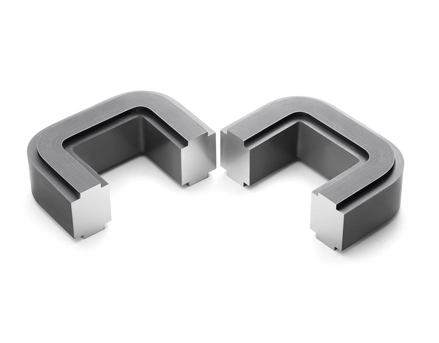

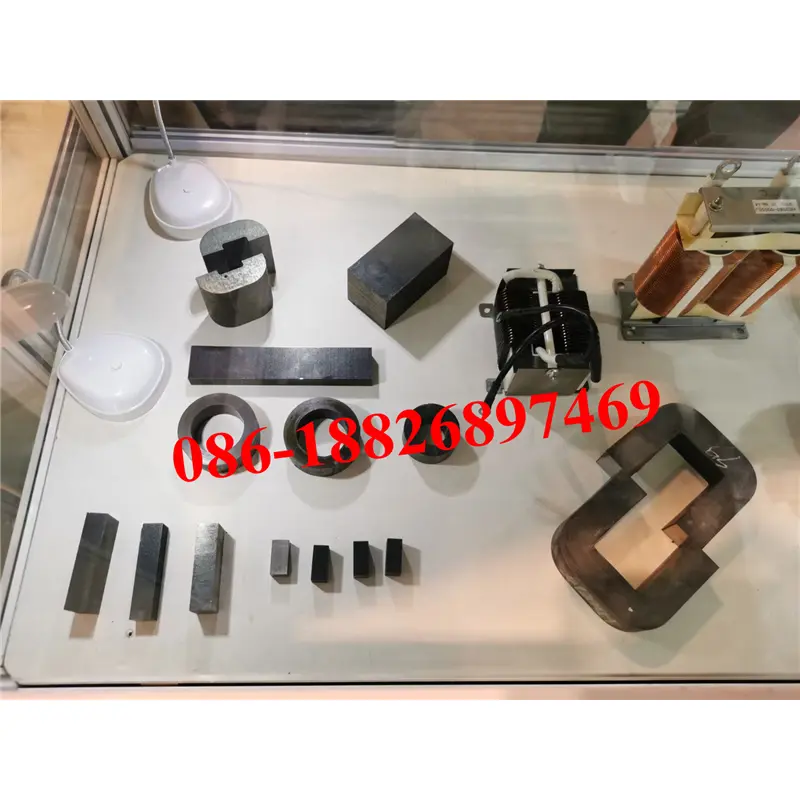

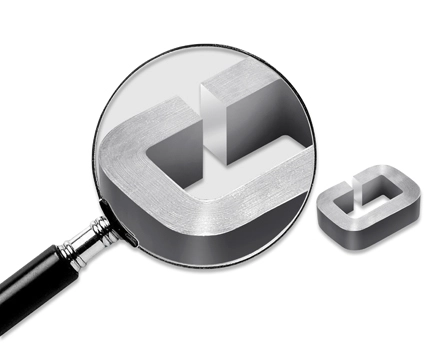

2. Präzisionsstanzen und kundenspezifische Multi-Gap-Blockkerne

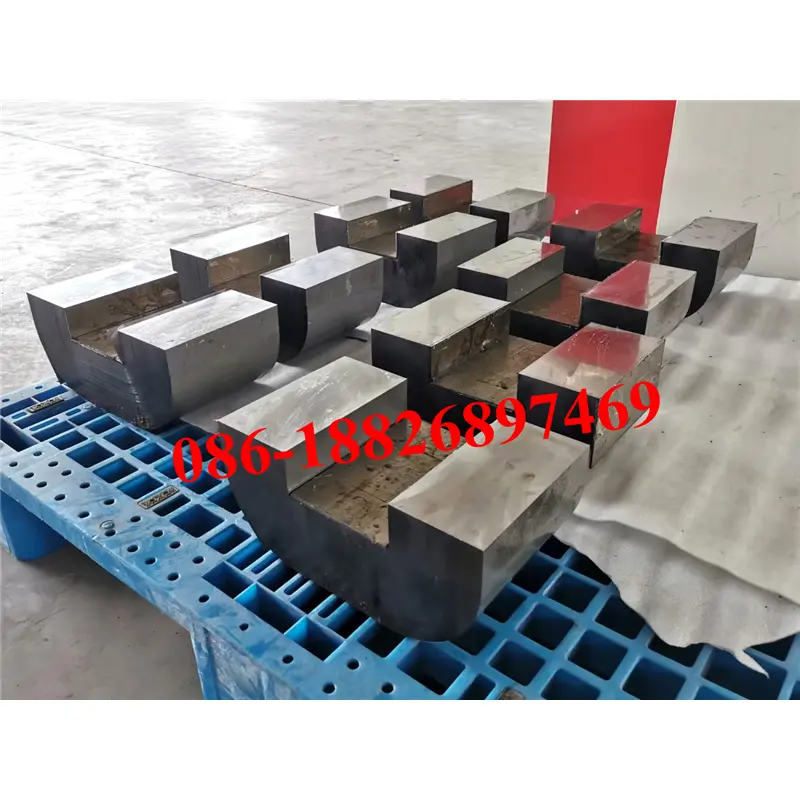

Ausgestattet mit hochpräzisen Stanz- und Mikroschneidfunktionen entwickeln und verarbeiten wir kundenspezifische Multi-Gap-Blockkerne, die auf Ihre Induktivitäts- und DC-Bias-Anforderungen zugeschnitten sind. Hilft Entwicklern von Leistungselektronik, die Streuflusswärme zu kontrollieren und den gesamten Platzbedarf und das Gewicht des Reaktors zu reduzieren.

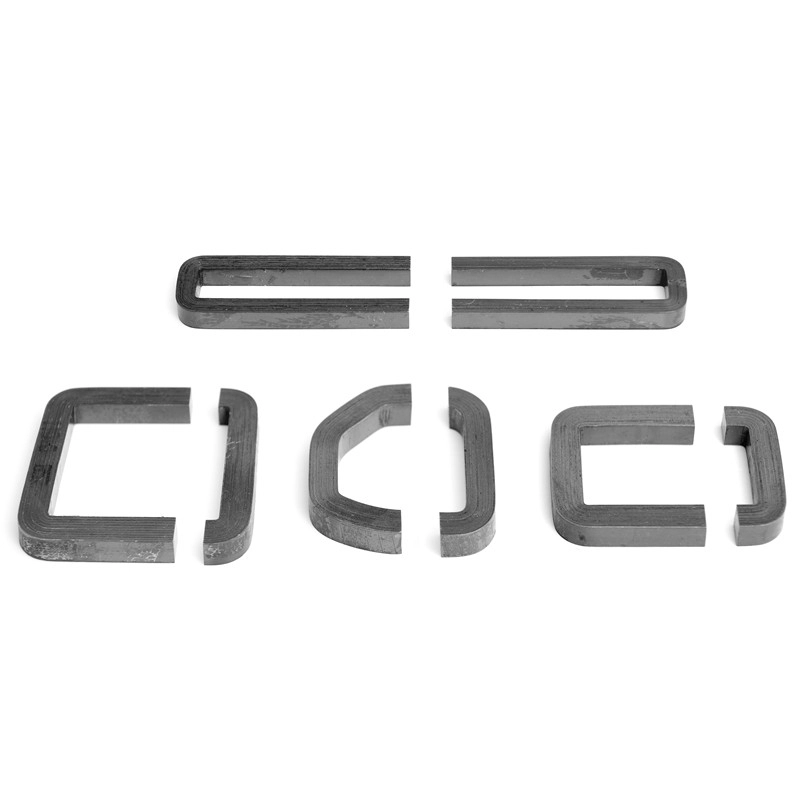

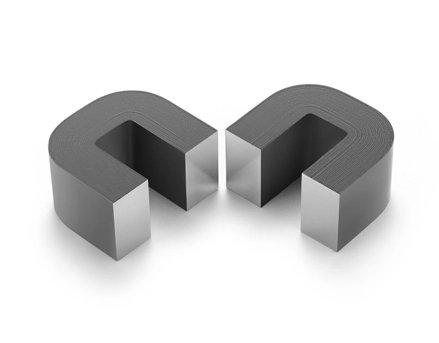

3. Extrem leise Hochfrequenzkerne mit einer Magnetostriktion nahe Null

Für geräuschempfindliche Anwendungen (z. B. Kfz-Wechselrichter, medizinische Geräte oder Wohnstromaggregate) bieten wir Verarbeitungslösungen auf Basis von 6,5 % Si JNEX-Core an, die eine Magnetostriktion nahe Null für einen extrem leisen Betrieb bei gleichzeitig geringem Hochfrequenz-Kernverlust erreichen.
