最新のモーション制御における高精度モーションのボトルネック

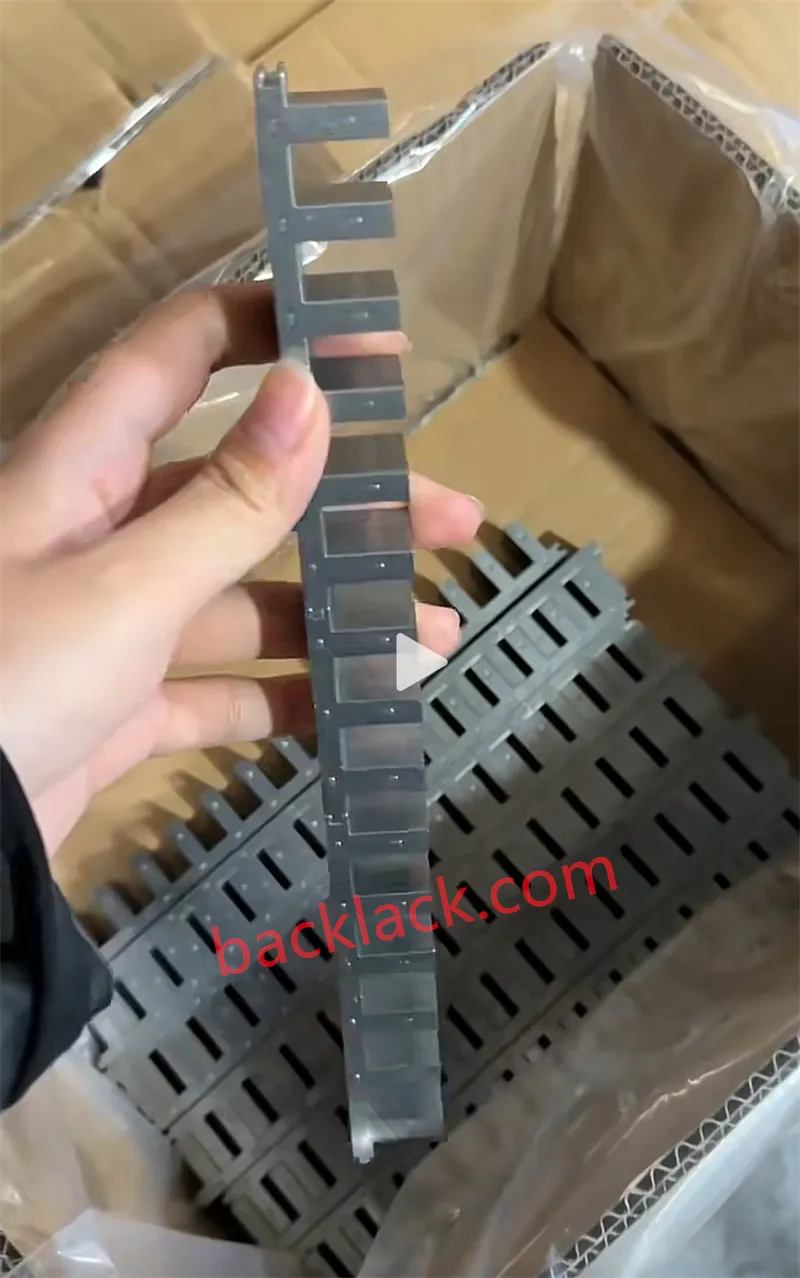

ハイエンドの半導体リソグラフィー、ウェーハ検査、5G チップ テスト、および超精密 CNC システムでは、リニア ダイレクト ドライブ モーターがコア エンジンとして機能し、サブミクロンの高速位置決めを実現します。概念的には、リニアモーターは「展開された」回転モーターです。ただし、この平坦化により、磁束分布、機械的応力プロファイル、および積層コアの熱力学が根本的に変化します。
最新の自動化により、より高い加速、より高密度の推力出力、およびほぼゼロの位置追跡誤差が求められる中、従来の鉄心製造技術は物理的な限界に達しつつあります。
高周波熱暴走
急速な往復運動は大量の渦電流損失を引き起こし、ムーバーコアが過熱して変形する原因となります。
推力リップルとコギング力
磁気のずれや構造的な不連続性により、深刻な力の変動が生じ、トラッキングの精度が損なわれます。

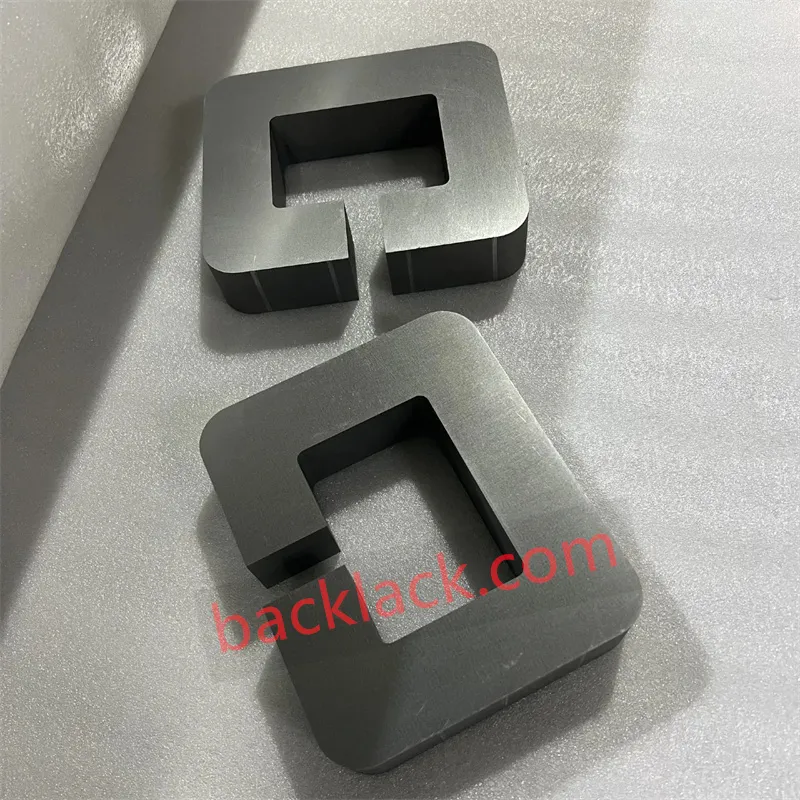

振動と剥離
従来の機械的インターロックは超高加速度下では機能せず、微振動、音響ノイズ、コアの歪みを引き起こします。
1. 材料科学: 高い推力密度と低い鉄損のバランス
鉄心リニアモーターの主な利点は、高い力密度にあります。ただし、間違った磁性合金を選択すると、すぐに高周波の熱ボトルネックが発生します。最適なバランスを達成するには、適切な材料の選択が必要です。
| 電磁鋼板グレード | 呼び厚さ | 飽和誘導 ($B_{\text{sat}}$) | コアロス性能 | 理想的なアプリケーションシナリオ |
|---|---|---|---|---|
| 薄い非粒子指向性 (NGO) | 0.20mm – 0.35mm | ~1.70 T – 1.75 T | 中等度 | 標準産業用オートメーションおよび高速コンベヤ |

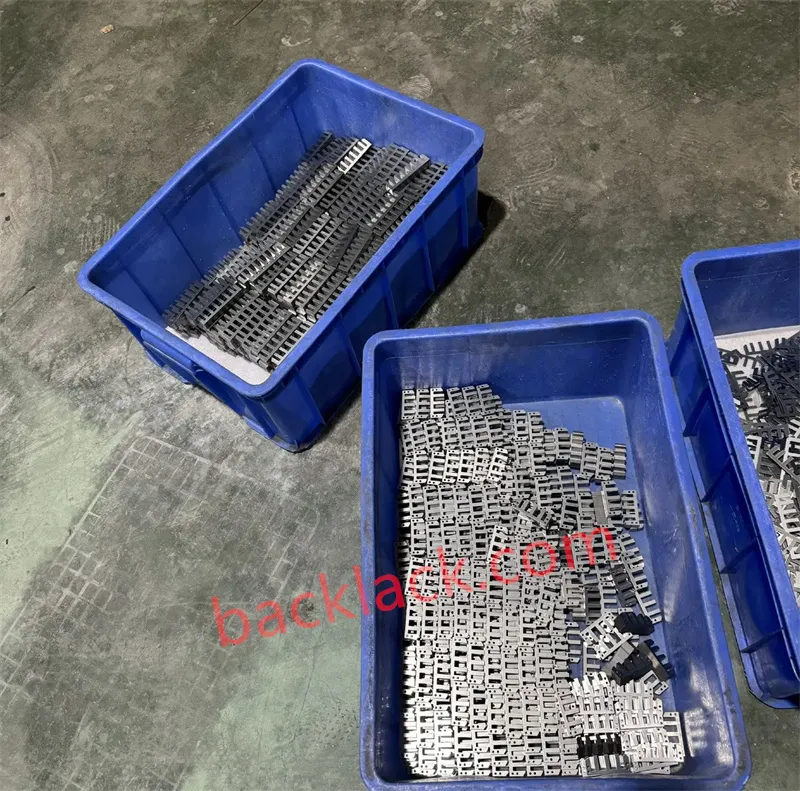

| 極薄シリコン鋼 | 0.10mm – 0.15mm | ~1.65 T – 1.70 T | 極めて低い渦電流 | 高周波・高加速ダイレクトドライブ |

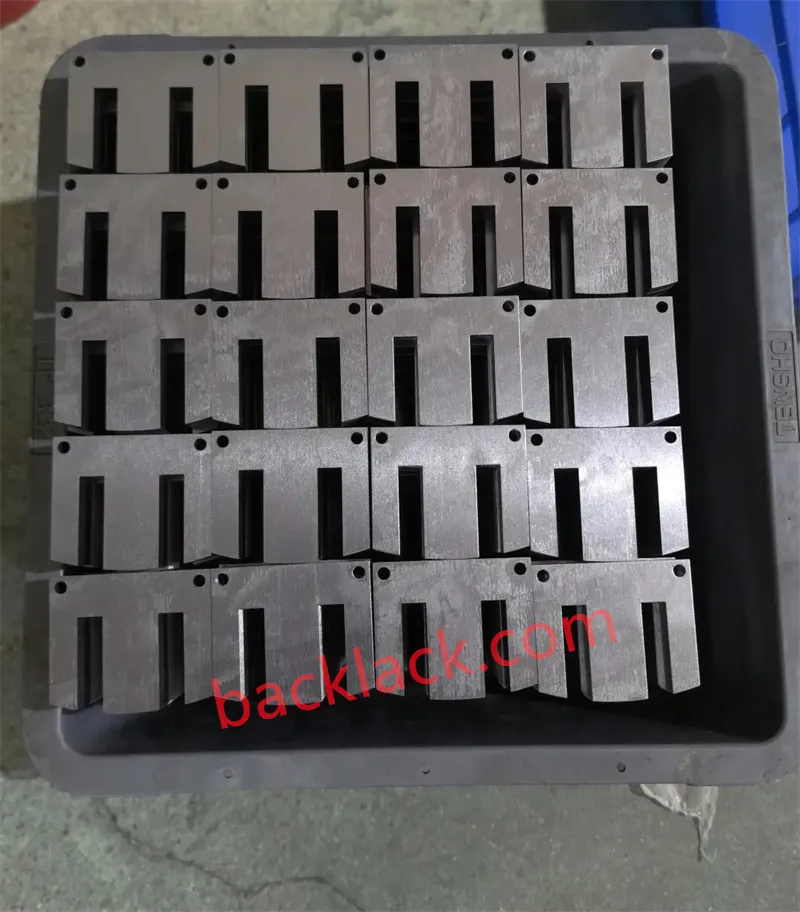

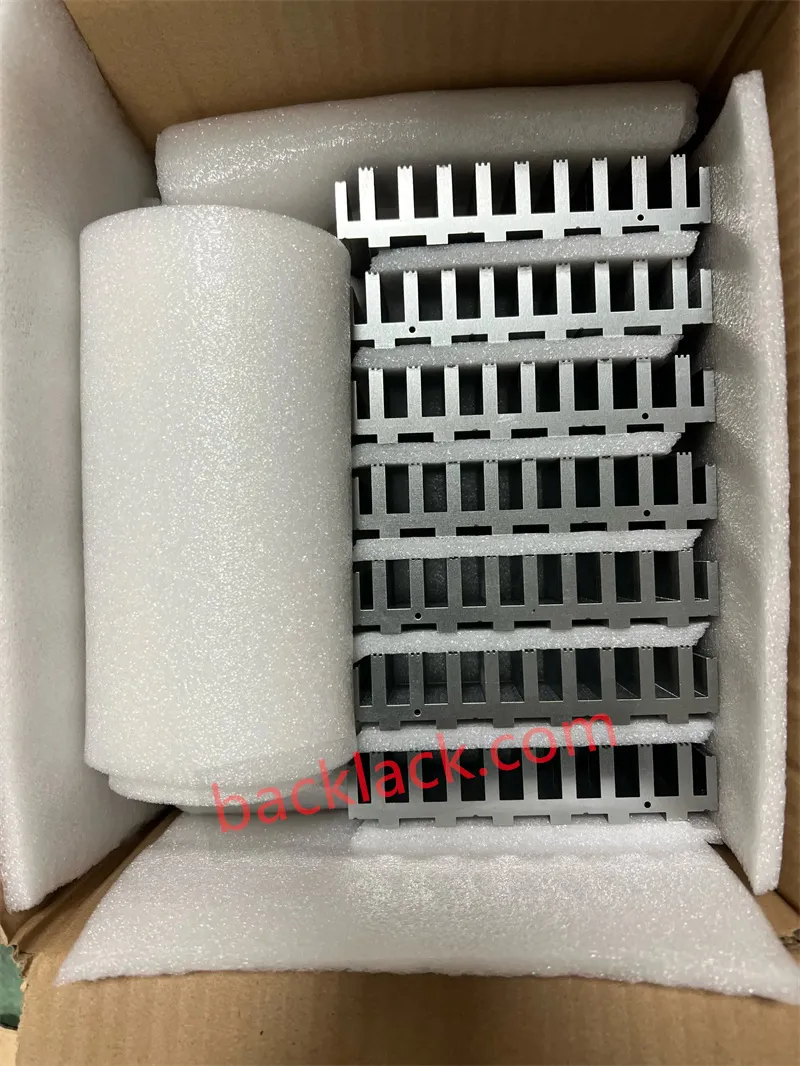

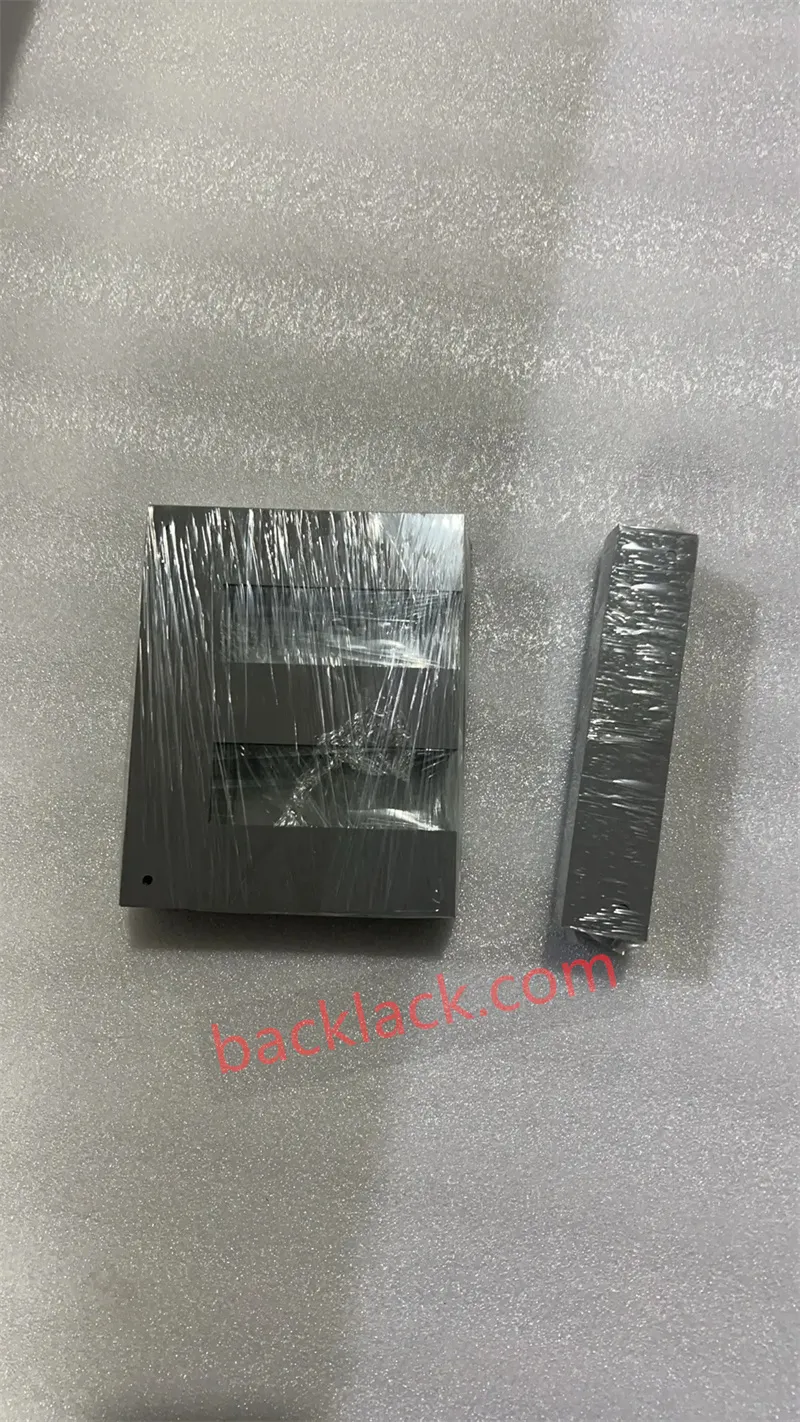

| コバルト鉄合金 (Hiperco 50 / 1J22) | 0.10mm – 0.20mm | 2.30 T – 2.40 T (+25%) | 高誘導で最適化 | 半導体リソグラフィー、医療ロボット、防衛 |
2. インモールドバックラック自己融着：インターロッキングや溶接短絡を排除
従来の回転モーター コアでは、機械的インターロック (リベット留め)、クリート、またはレーザー溶接の継ぎ目が一般的な組み立て方法です。高精度リニア モーターの固定子と可動子の場合、これらの伝統的な技術は性能を低下させるものとして機能します。
- 積層間の短絡を引き起こす
- スパイク高周波渦電流とコア熱
- 機械的熱応力により歯の形状が歪む
- 重大なコギング力とトラッキングエラーを引き起こす
- 積層間の100%絶縁コーティングフィルム
- 積層間ショートゼロ&超低損失
- モノリシック構造の剛性（ブロック状の強度）

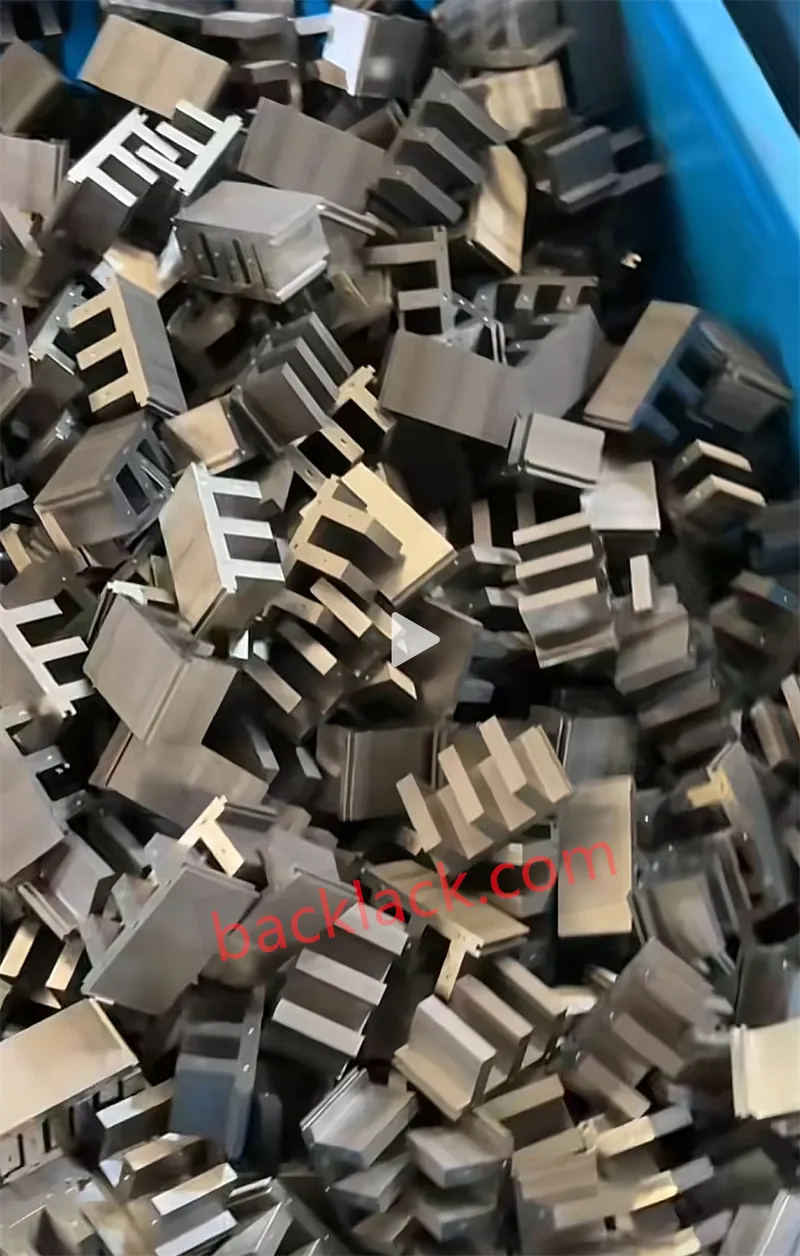

- 微振動ゼロで往復衝撃を吸収
3. コギング力とエンドエフェクトをコアレベルで抑制
鉄芯リニアモーターは鉄芯のない設計よりも大幅に高い推力密度を実現しますが、そのオープンエンド磁気構造によりコギング力とエンドエフェクトが発生し、位置決め精度を損なう推力リップルが発生します。

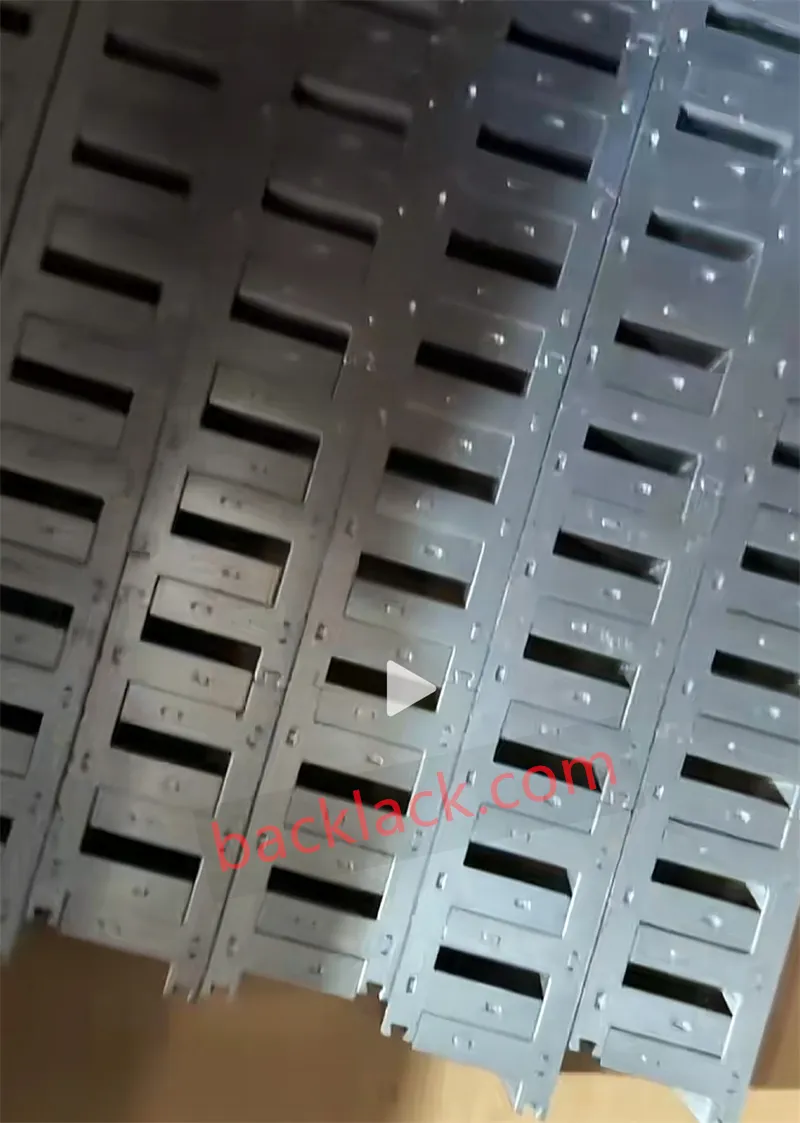

スキュースロットスタンピング
レーザー切断または順送ダイスタンピング中に順送りスキューを実装することにより、スロットのエッジが正確な微小角度でオフセットされます。これにより、周期的な磁気抵抗サイクルが中断され、コギング力が平坦化されます。
ミクロンレベルの裏面精密研削
リニアモーターは、0.5mm ～ 1.0mm の狭いエアギャップを維持します。湾曲、傾き、またはスタックの厚さの変化により、指数関数的な磁気吸引力の不均衡が引き起こされます。 3D CMM検査と精密裏面研削により、積層表面の平面度を0.02mm以内に維持します。

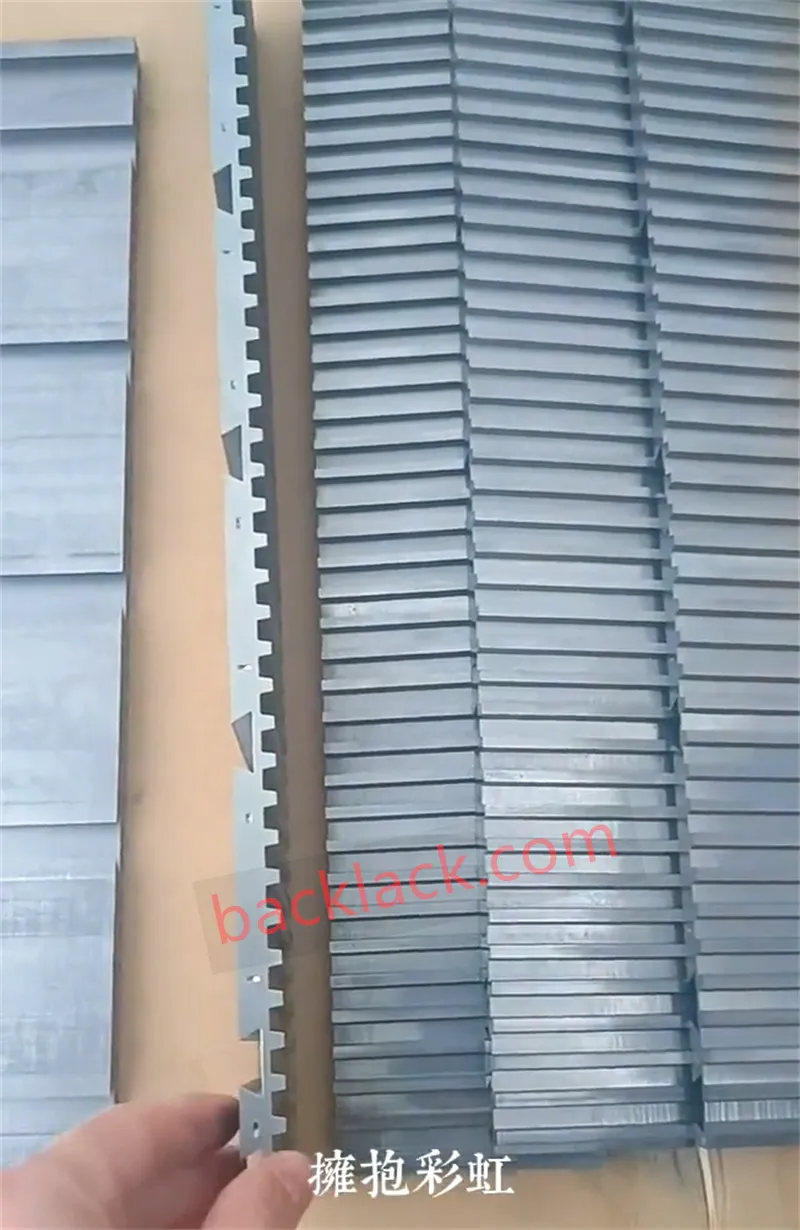

端歯のプロファイリング
線形磁気回路はエッジで終端するため、磁場の急峻性によって深刻な終端効果力のスパイクが発生します。両方の境界で段付きまたは傾斜のある端歯を処理することにより、磁束の遷移が緩和され、力のリップルが滑らかになります。
4. 統合されたカプセル化と二次処理
厳しい動作環境に耐えるために、ラミネートコアには高度な二次仕上げが施されています。

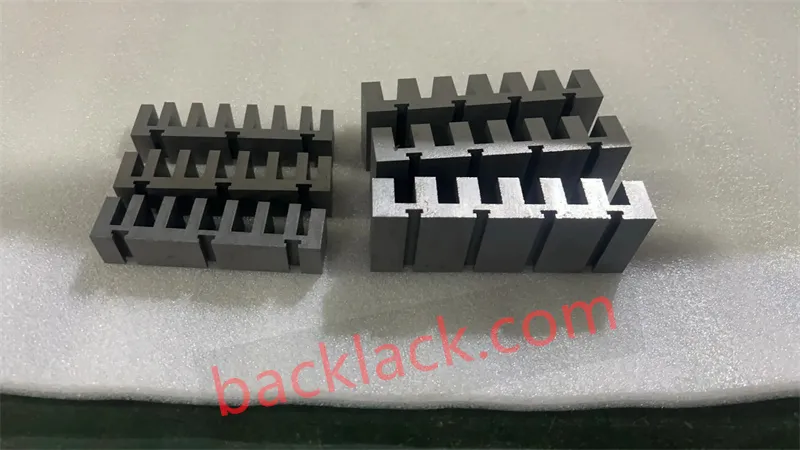

統合されたエポキシ オーバーモールディングとパウダー コーティング: 熱可塑性または熱硬化性材料 (PA、PPS、またはエポキシ樹脂) が歯のスロットの周囲に直接注入されます。これは従来のスロット紙に代わるもので、C-6 クラスの腐食保護、優れた絶縁耐力、銅コイルからの熱放散の向上を実現します。

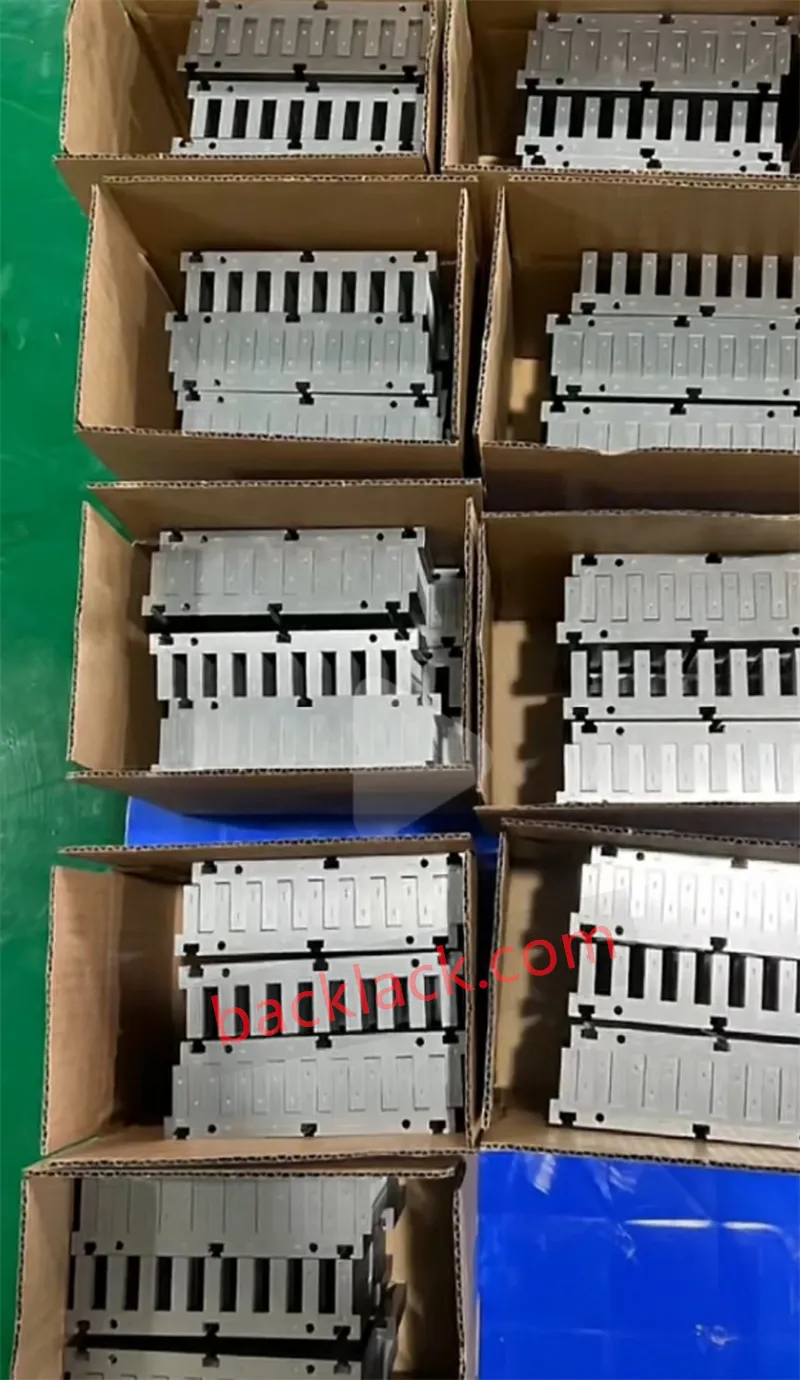

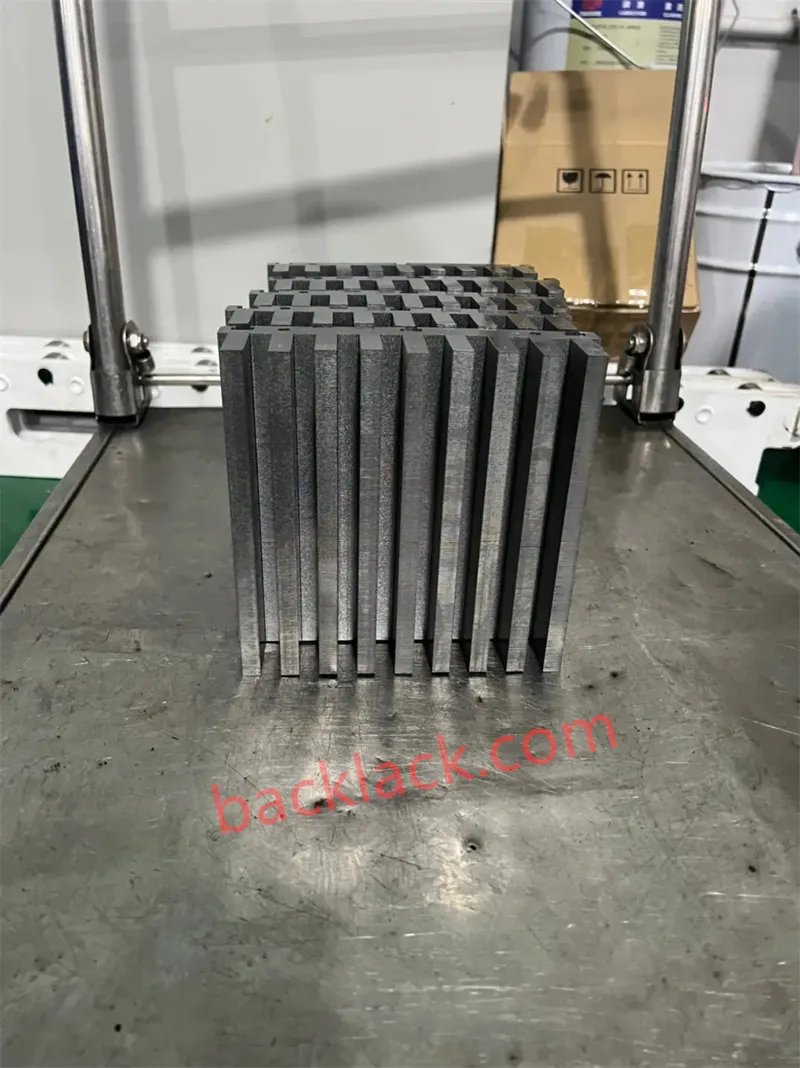

精密な取り付け穴加工: 取り付け面は接着後に CNC 加工されており、リニアステージへの組み立て中にコアの歯を変形させる可能性のある取り付け応力を排除します。

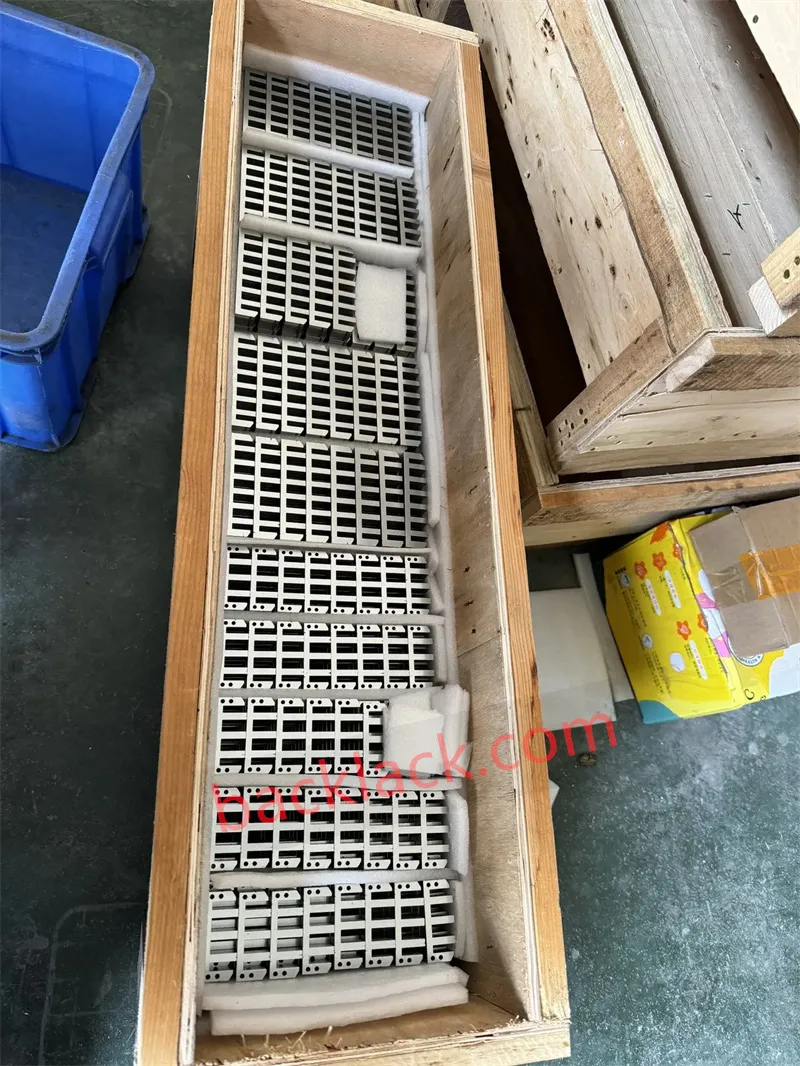

バックラックリニアモータースタックでダイレクトドライブのピークパフォーマンスを解放
従来の機械的なリベット留め、インターロック、およびレーザー溶接の継ぎ目は、層間短絡や局所的な激しい機械的ストレスを引き起こし、高加速リニア ダイレクト ドライブで熱ボトルネックや推力リップルを引き起こします。極薄電磁鋼板 (0.10mmC0.15mm) と高飽和コバルト鉄合金 (Hiperco 50 / 1J22) が精密モーション制御の標準となるにつれ、リベット不要のバックラック自己接着技術が究極のコアソリューションになります。
全面熱硬化性ワニス接着、ミクロンレベルの端歯プロファイリング、およびサブミクロンの精密表面研削を統合することにより、Backlack は積層スタックをモノリシック構造に変換します。この機械的ファスナーの完全な排除により、最大 25% 高いスラスト密度、ほぼゼロの層間渦電流損失、0.02 mm のスタック精度平坦度、サブミクロンの位置決めにおける大幅なコギング力抑制が実現します。
リニアモーターコアトポロジーを最適化して高精度ダイレクトドライブを実現
包括的なリベットフリー自己接着 DFM の実現可能性とスタック耐性の評価とカスタム プロトタイプの見積もりについては、STEP/CAD ファイルをお送りください。
リベット不要のリニアモーター積層スタックの品質管理
バックラック®は精密モーターコアの専門メーカーとして、リベットを使用しないリニアモーター積層スタックに対して、厳密な閉ループ品質管理を実施します。極薄電磁鋼板スタンピング (0.10 mmC0.20 mm)、全面熱硬化性接着剤硬化、ミクロンレベルのスタック研削を組み合わせて、半導体リソグラフィー、ウェーハ検査、高精度 CNC システム向けに設計された、欠陥ゼロ、高推力密度、低コギングのダイレクトドライブ コアを提供します。
高度な合金とコーティング層のスクリーニング: 極薄電磁鋼板 (0.10 mmC0.15 mm) および高飽和コバルト鉄合金 (Hiperco® 50 / 1J22) の入荷材料を 100% 検証します。当社では、スタンピング前にワニスのコーティング厚さ、接着層の均一性、磁気飽和プロファイル ($B_{\text{sat}}$ 最大 2.40 T) を厳密に検査します。
精密プログレッシブスタンピングとスキュースロット制御: 高速プログレッシブダイにより、繊細な積層歯のエッジ変形を排除します。微小角度のスキュースタンピングを組み込むことで磁気の周期性を打ち破り、超低バリ高さを維持することで層間短絡を防ぎ、コギング力を抑制します。

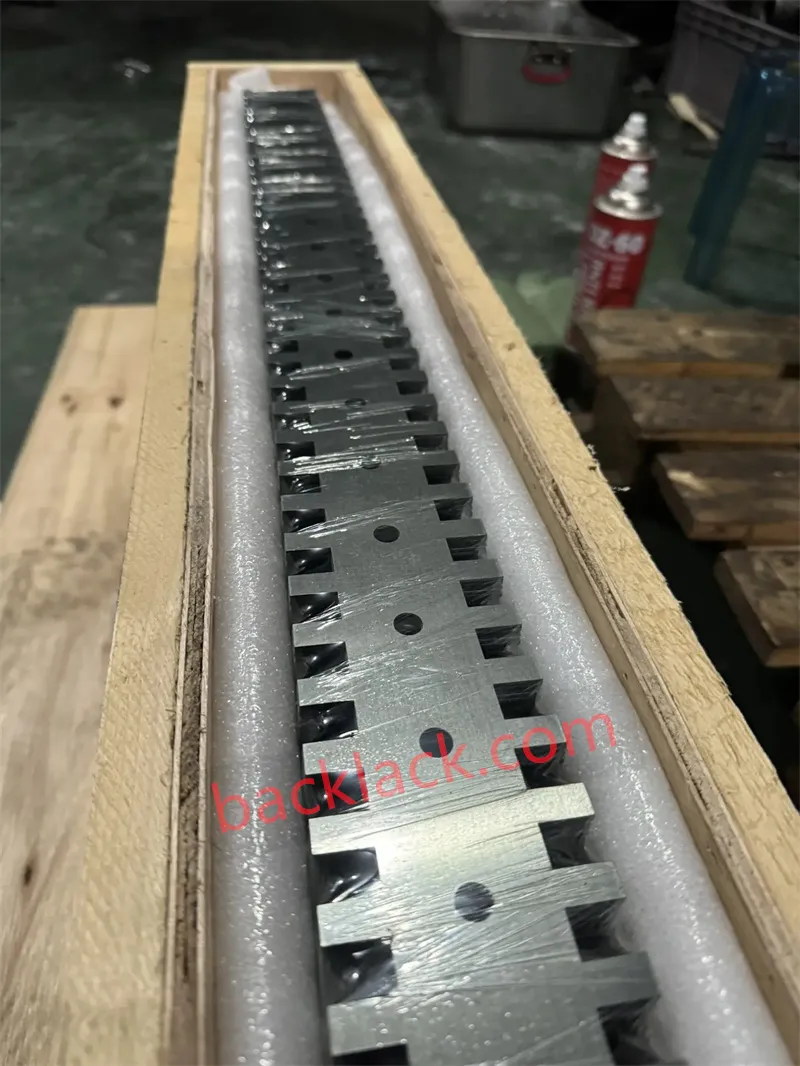

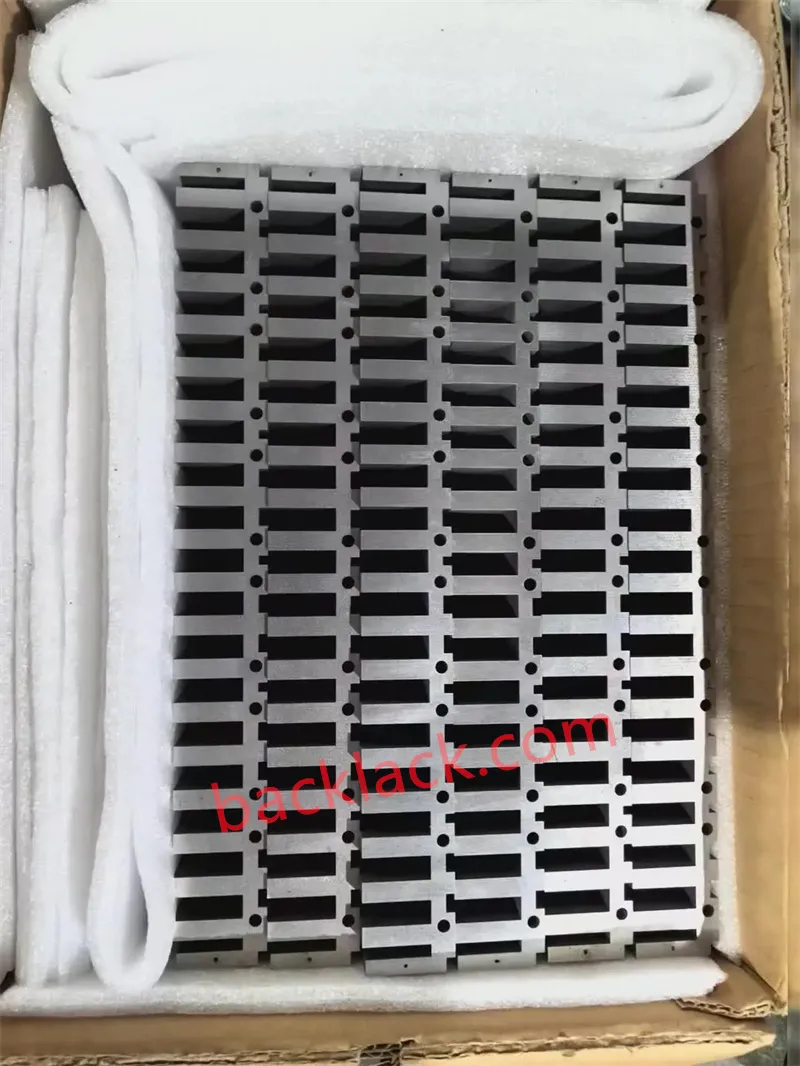

全面インモールドバックラック®硬化: 正確なマルチゾーン熱プロファイリングと軸方向圧力プロファイリングにより、ラミネート表面の 100% にわたってワニスが硬化します。リベット、溶接、連結ノッチを排除することで、高周波渦電流損失を最小限に抑え、剥離することなく極度の往復力に耐えるモノリシック構造が形成されます。

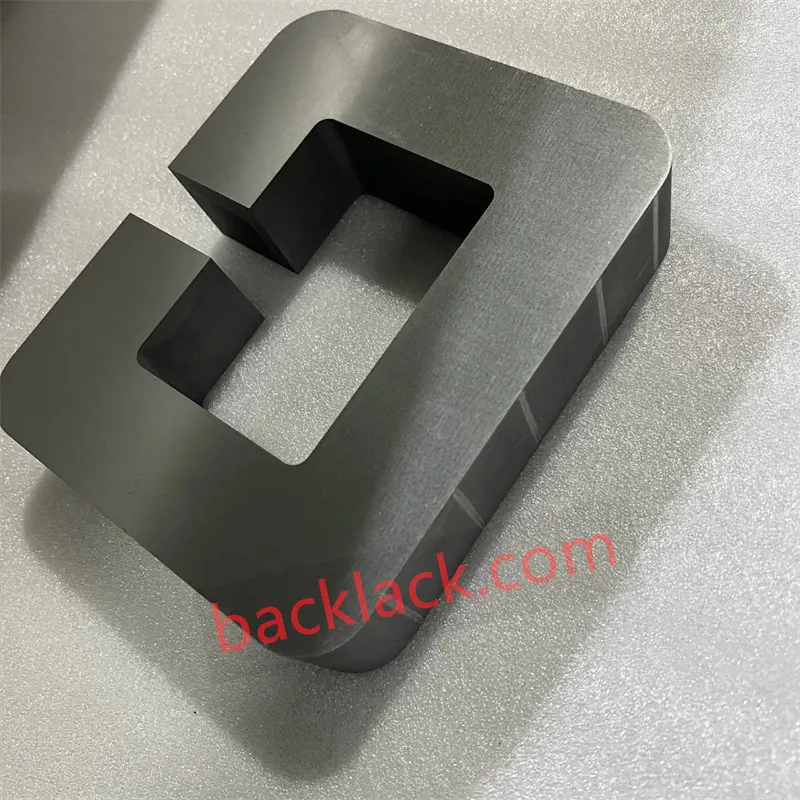

精密表面研削と CMM 計測: ボンディング後の精密裏面研削と段付き端歯プロファイリングにより、スタック表面の平坦度が 0.02mm 以内に保証されます。 3D CMM 検査により、スロットと取り付け穴の厳密な位置合わせが保証され、100% すぐに取り付けられるリニア ダイレクト ドライブ ステーターが得られます。
よくある質問
リベット不要の Backlack 自己接着技術、コギング力の軽減、極薄コバルト鉄積層スタック、高精度リニア ダイレクト ドライブ モーターのコア損失の最適化に関する技術的洞察。
リベットを使用しないバックラック自己接着により、溶接やリベット留めと比較してリニアモーターの高周波損失がどのように排除されるのでしょうか?
従来の機械的インターロック (リベット留め) またはレーザー溶接の継ぎ目は積層エッジを貫通し、局所的な短絡を引き起こし、急速な直線加速中に大規模な渦電流ループを引き起こします。バックラック自己接着により、層間に 100% 全面絶縁熱硬化性ワニスが塗布されます。これにより、層間の短絡が完全に排除され、渦電流スパイクがほぼゼロに達し、熱ボトルネックなしで最大 25% 高い力密度が維持されます。
Backlack 接着リニアモーターコアはコギング力と推力リップルを軽減するのにどのように役立ちますか?
リベット穴の周囲で機械的応力変形を受けるリベット固定スタックとは異なり、自己接着コアは応力のないモノリシック構造を形成します。バックラックは、スキュースロットスタンピング、段付き端歯プロファイリング、および精密な裏面研削と組み合わせることで、スムーズな磁束遷移を保証します。これによりコギング力が大幅に抑制され、精密リニアモーションステージにおけるサブミクロンのトラッキング精度が保証されます。
バックラック接合は極薄 (0.10 mm) シリコン鋼や高飽和コバルト鉄合金に適していますか?
はい。極薄電磁鋼板 (0.10 mmC0.15 mm) および高飽和コバルト鉄合金 ($B_{\text{sat}}$ 最大 2.40 T の Hiperco 50 / 1J22 など) は、機械的応力や熱損傷に非常に敏感です。自己結合は、積層体に穴を開けたり溶接したりすることなく、均一な軸方向の圧力と熱の下で硬化し、合金本来の透磁率と飽和特性を 100% 維持します。
どのようなスタック精度公差を達成できますか?また、Backlack はカスタム線形ステータ プロトタイピングをサポートしていますか?

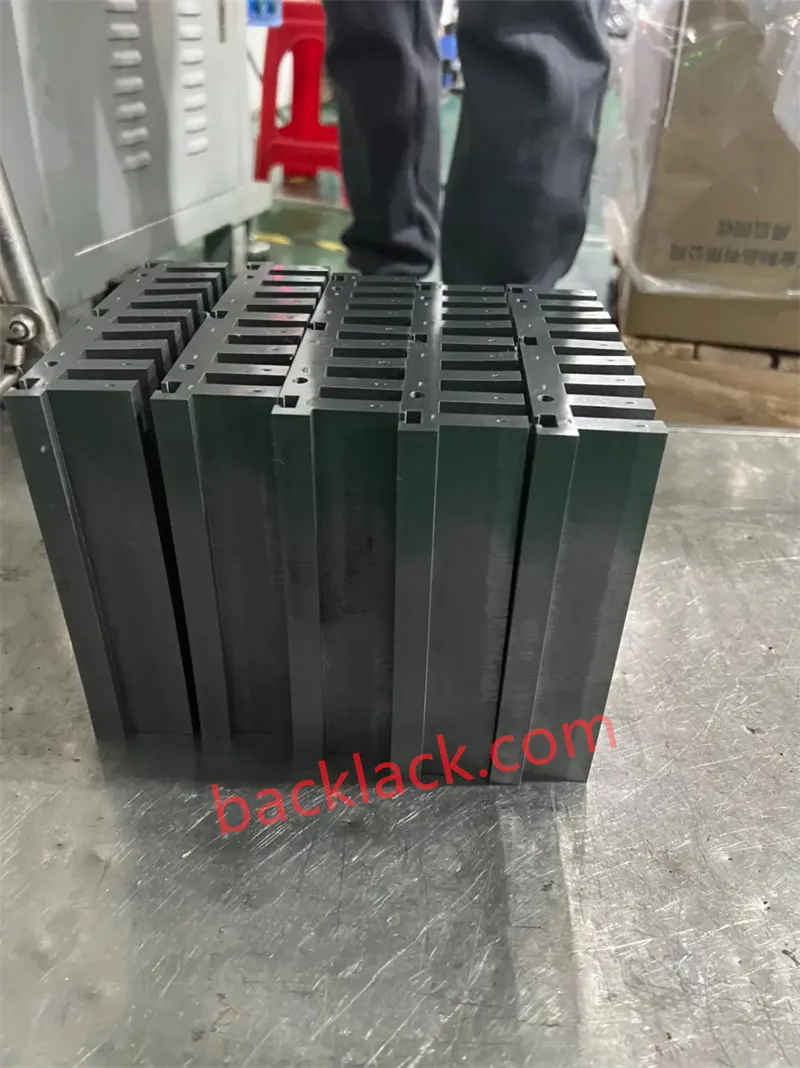

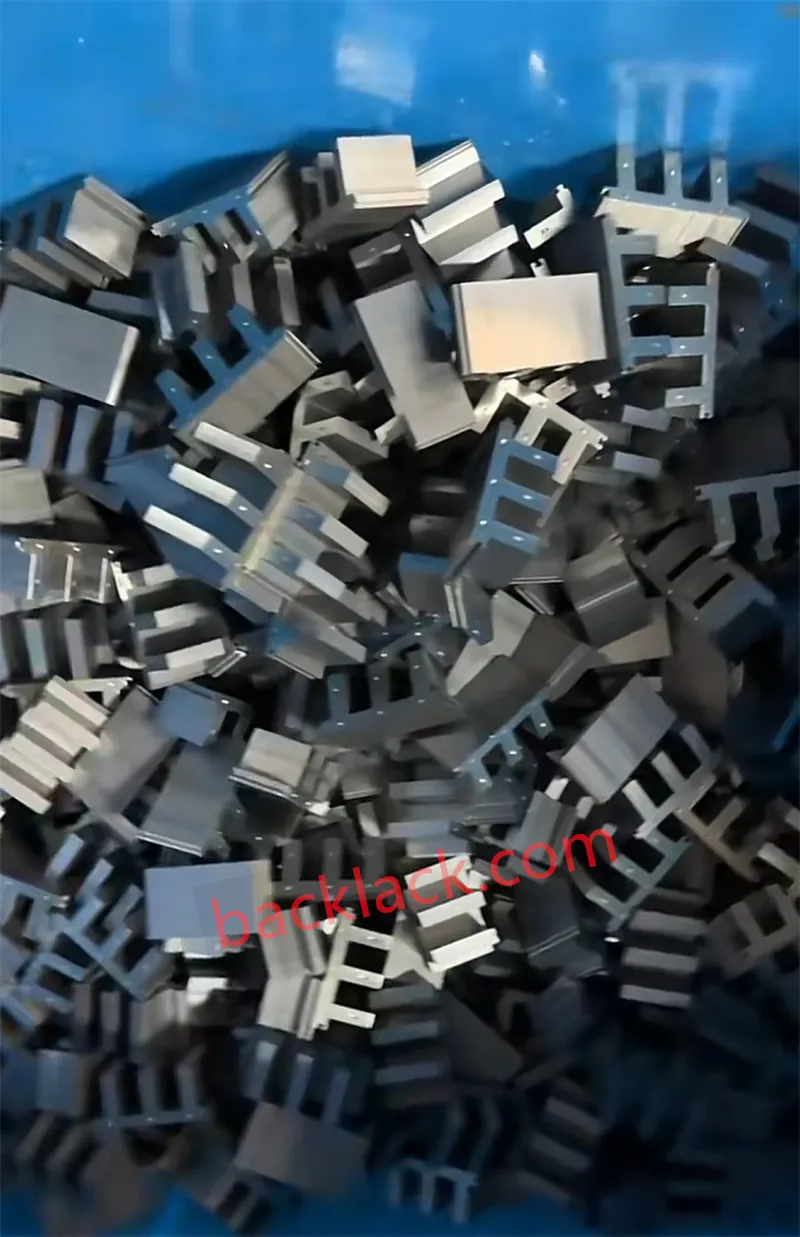

Backlack は、カスタム順送金型スタンピングや熱硬化接着から接着後の精密研削まで、完全なターンキー製造を提供します。リニアモーターは狭いエアギャップ（0.5 mm ～ 1.0 mm）で動作するため、当社の裏面研削と 3D CMM 検査により、スタック表面の平坦度が 0.02 mm 以内であることが保証されます。当社は、完全な DFM 実現可能性レビューと、半導体ウェーハハンドリング、医療ロボット工学、および CNC リニアステージのカスタムプロトタイピングを提供します。
高周波の熱ボトルネックと電力のボトルネックを解消する準備ができています。リニアダイレクトドライブの推力リップルを排除するには?
カスタム自己融着リニア モーター コア プロジェクトを今すぐ始めましょう
従来のリベット留め、インターロック、およびレーザー溶接の継ぎ目は、局所的な積層短絡、深刻な機械的ストレス、および熱損傷を引き起こし、高加速リニア モーター ドライブの大きな性能ボトルネックを引き起こします。極薄電磁鋼スタンピング (最小 0.10mm)、高飽和コバルト鉄合金 (Hiperco® 50 / 1J22)、およびインモールド バックラック® を習得できる専門の積層スタック製造パートナーを探しています。自己接着硬化？もう探す必要はありません。半導体ウェーハハンドリングステージや 5G チップ検査システムから、医療ロボットや高精度 CNC リニアドライブまで、Backlack® はは、ターンキーの応力管理リニア モータのステータおよびムーバ ソリューションを提供します。精密低バリプログレッシブスタンピング、全面熱硬化性接着、サブミクロンの裏面精密研削（平坦度 0.02mm 以内）を統合することで、エッジショートを排除し、コギング力を抑制し、推力密度を最大 25% 向上させ、ラピッドエンジニアリングプロトタイプから自動化された連続生産までのギャップをシームレスに橋渡しします。

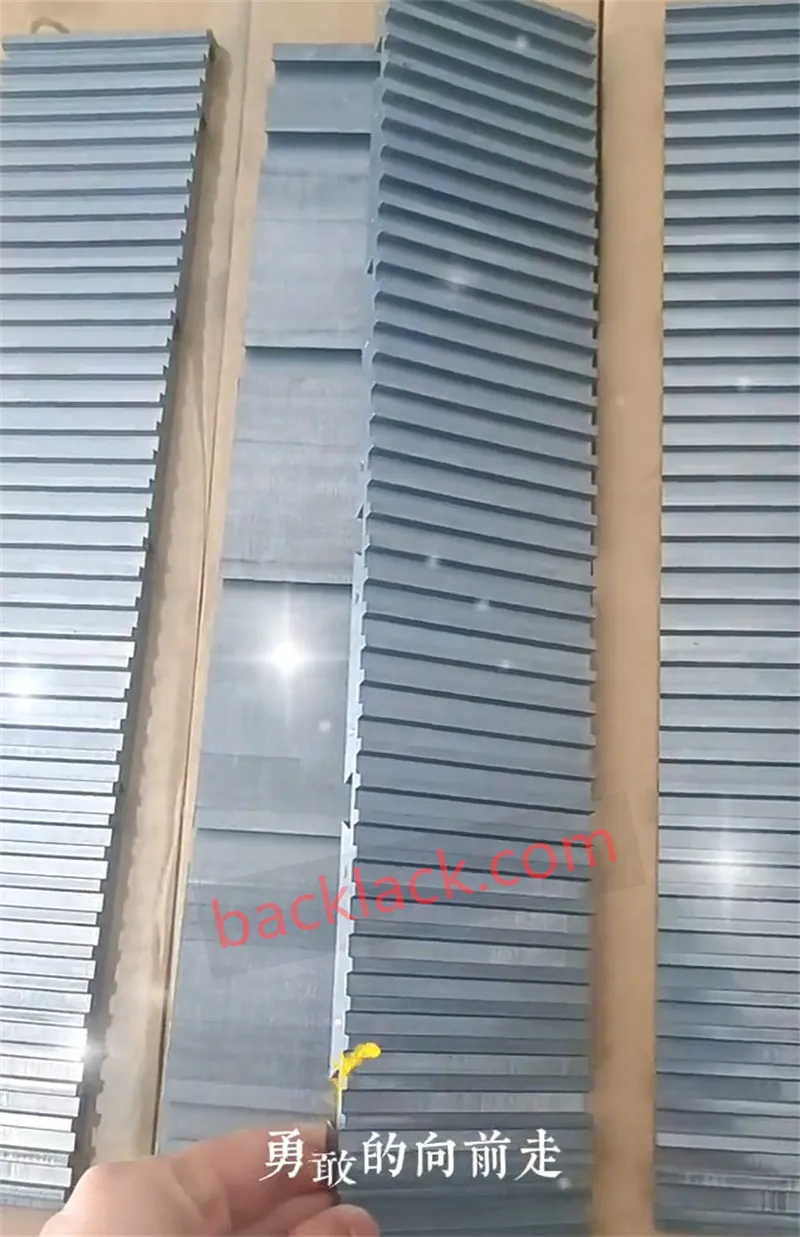

リベット不要の自己接着リニア モーター ステーターのプロトタイプ サンプリングをリクエストしたり、迅速なカスタム製造の見積もりを受け取ったり、無料のリニア ラミネーション スタックとリニア ラミネーション スタックを入手したりするには、今すぐ当社のアプリケーション エンジニアリング チームにお問い合わせください。 2D/3D CAD図面をDFMで実現可能性評価！
