AC-induksjonsmotorer vs. synkronmotorer med permanent magnet: grunnleggende designforskjeller
Før du dykker inn i statorlamineringer, er det viktig å forstå de grunnleggende forskjellene mellom motortyper og deres kjernekrav. Det er her mange produsenter gjør kostbare feil ved å bruke generiske løsninger til spesialiserte applikasjoner.
| Ytelsesberegning | AC-induksjonsmotorer (ACIM) | Permanent Magnet Synchronous Motors (PMSM) | Innvirkning på statorlamineringsdesign |
|---|---|---|---|
| Driftsfrekvens | 50–60 Hz (linjefrekvens) | 400Hz-20kHz (variabel frekvens) | PMSM krever tynnere lamineringer (0,1-0,2 mm) for å minimere høyfrekvente virvelstrømstap |
| Magnetisk flukstetthet | 1,5-1,7T | 1,8-2,0T | PMSM krever høyere kvalitet silisiumstål for å håndtere økt magnetisk tetthet |
| Temperaturområde | -20�C til 155�C | -40�C til 180�C | PMSM-applikasjoner krever materialer med bedre termisk stabilitet |
| Effektivitetskrav | IE3/IE4-standarder | over 95 % | PMSM krever strengere kontroll med jerntap (�1,5W/kg@50Hz) |
| Kostnadsfølsomhet | Moderat | Høy (men aksepterer førstegangskostnad) | PMSM rettferdiggjør investeringer i premium materialer for langsiktige gevinster |
Tilpassede vs. standard statorlamineringer: Kvantifisere ytelsesgapet
Mange produsenter velger fortsatt standard statorlaminering for å spare innledende kostnader, men denne tilnærmingen resulterer ofte i betydelig høyere langsiktige driftskostnader. La oss kvantifisere dette ytelsesgapet med konkrete data.
| Nøkkelytelsesfaktor | Våre tilpassede statorlamineringer (industrioptimalisert) | Standard stator lamineringer | Innvirkning på industrielle motorsystemer |
|---|---|---|---|
| Materialkvalitet og laminering | Høykvalitets silisiumstål (0,1C0,35 mm tynne lamineringer), alternativer for amorfe legeringer; presisjonsgløding for å redusere stress; korrosjonsbestandige belegg | Lavverdig silisiumstål (0,5 mm+ tykke lamineringer); ingen utglødning; grunnleggende belegg (hvis noen) | Tilpassede lamineringer reduserer jerntapet med 30C45%, forbedrer effektiviteten og reduserer varmeoppbygging; standard lamineringer sløser med energi og overopphetes |

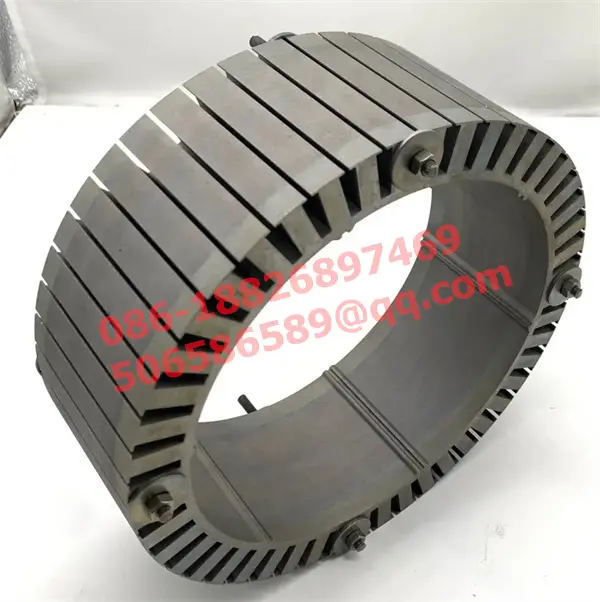

| Dreiemomentoptimalisering | Egendefinerte sporformer (optimalisert for magnetisk fluks), skreddersydd stabelhøyde og magnetisk kretsdesign for å maksimere dreiemomenttettheten | Generiske sporformer, stabelhøyde i én størrelse som passer alle; ingen dreiemomentoptimalisering | Tilpassede lamineringer muliggjør 25C35 % høyere dreiemoment uten å øke motorstørrelsen; standard lamineringer begrenser påføringsmuligheter |

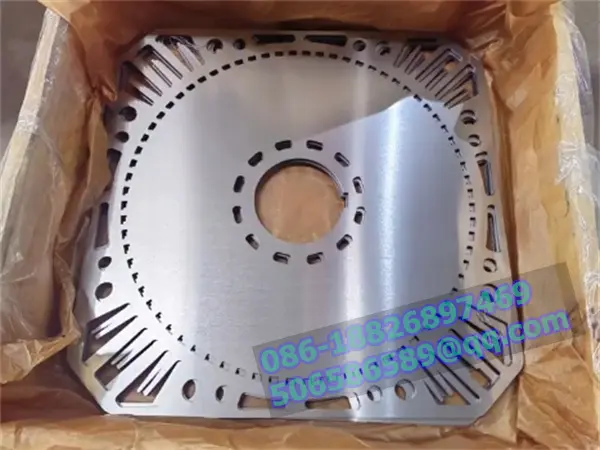

| Jerntap (virvelstrøm + hysterese) | Minimert (�1,8W/kg ved 50Hz for standardapplikasjoner;�1,2W/kg for høyfrekvens); optimalisert lamineringsstabling | Høy (�4,5W/kg ved 50Hz); dårlig lamineringsstabling | Tilpassede lamineringer forlenger levetiden med 20C30 %; standard lamineringer krever større kjølesystemer og øker energikostnadene |

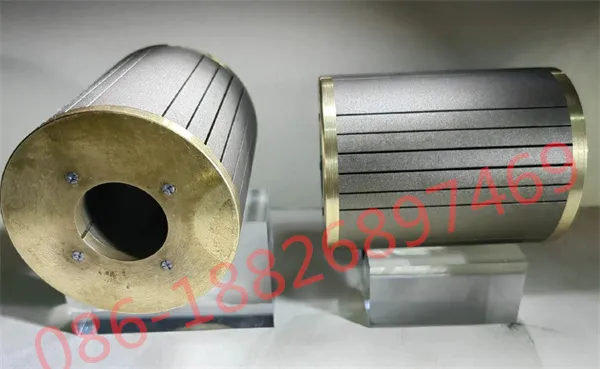

| Holdbarhet og miljømotstand | Tåler -40�C til 180�C, høy vibrasjon, støv og fuktighet; strukturell design optimalisert for industriell stress | Begrenset temperaturområde (-20�C til 120�C); dårlig vibrasjonsmotstand; minimal korrosjonsbeskyttelse | Tilpassede lamineringer varer 2C3x lenger; standard lamineringer svikter for tidlig i tøffe industrielle miljøer |

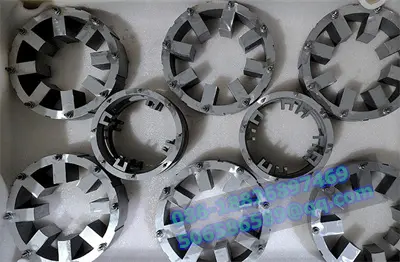

| Størrelseskompatibilitet | Skreddersydd til spesifikke motorrammestørrelser og tilpassede OEM-design; sømløs integrasjon med rotor/statormontering | Generiske størrelser; krever ofte modifikasjoner eller shimming for å passe ordentlig | Tilpassede lamineringer eliminerer monteringsproblemer og reduserer monteringstiden; standard lamineringer forårsaker forsinkelser og ytelsesgap |
| Kostnadseffektivitet (langsiktig) | Høyere forhåndskostnad, men lavere totale eierkostnader (færre utskiftninger, mindre vedlikehold, bedre ytelse) | Lavere forhåndskostnad, men høyere langsiktig kostnad (hyppige utskiftninger, motorfeil, energisløsing) | Tilpassede lamineringer reduserer de totale driftskostnadene med 40 %+ for industrielle motorflåter |
Våre tilpassede statorlamineringsløsninger for industrimotorprodusenter
Som en dedikert motorkjerneprodusent «lager vi ikke bare lamineringer» – vi samarbeider med OEM-er for industrielle motorer for å designe løsninger som løser deres mest presserende utfordringer. Basert på de siste bransjetrendene og vår erfaring med globale motormerker, inkluderer våre kjernetilbud:
-
Materialtilpasning
Velg mellom høyverdig silisiumstål, amorf legering eller tilpassede magnetiske materialer basert på motorens kraft, dreiemoment, frekvens og miljøkrav. Vi henter materialer som oppfyller ISO 9001- og IATF 16949-standardene, og sikrer konsistent ytelse på tvers av hver batch.
-

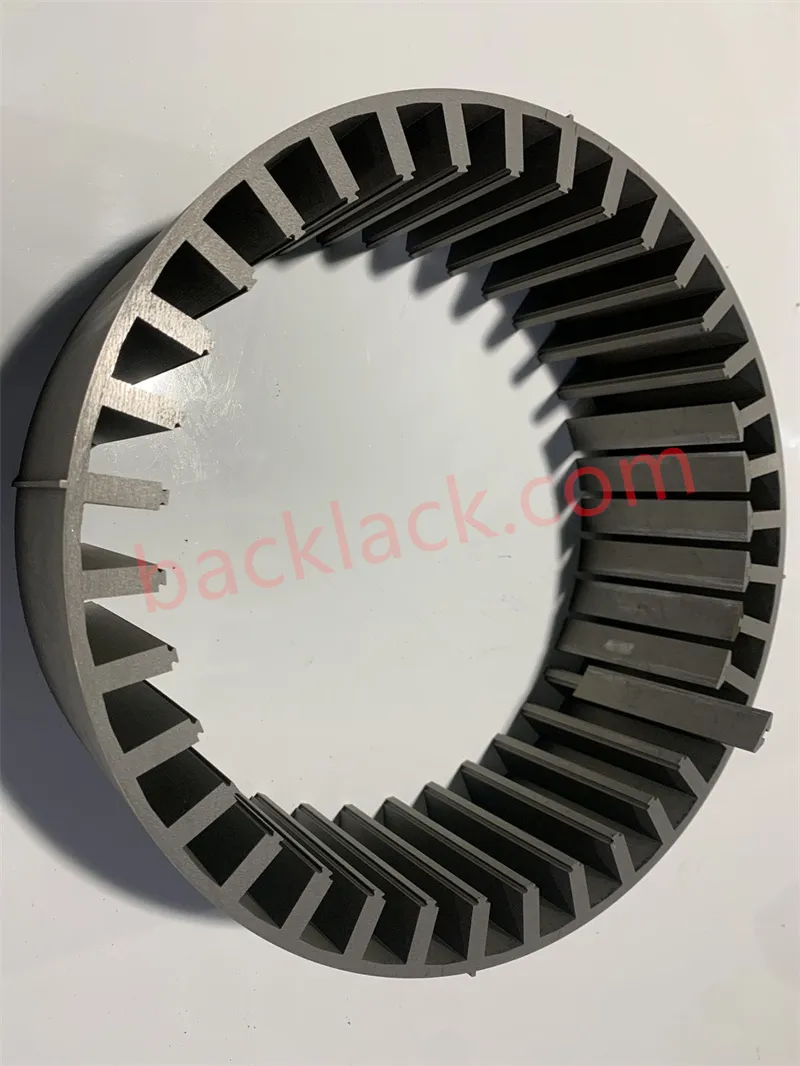

Presisjonsdesign og prototyping

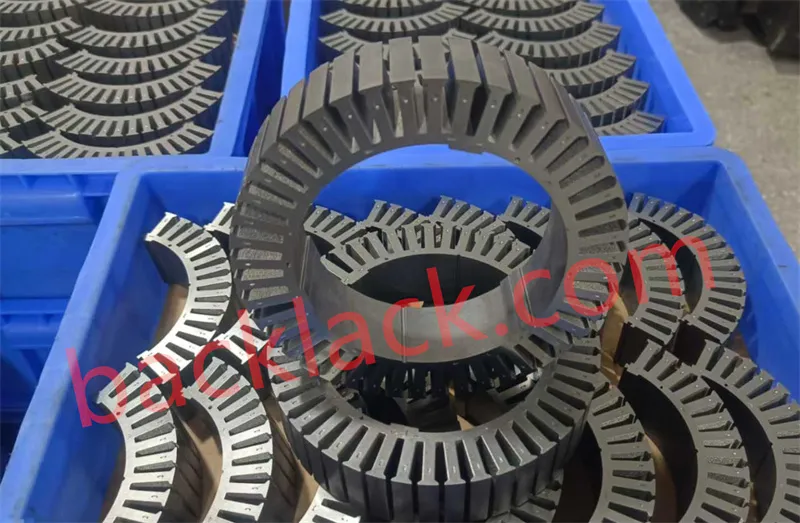

Vårt ingeniørteam jobber med dine spesifikasjoner for å optimalisere spordesign, lamineringstykkelse og stabelhøyde, og lager deretter raske prototyper (7C10 dager) for å teste ytelsen før fullskala produksjon. Vi spesialiserer oss på lamineringer for både indre rotor (høyhastighets industrimotorer) og ytre rotor (høyt dreiemoment) motorkonfigurasjoner.
-
Industriell produksjon

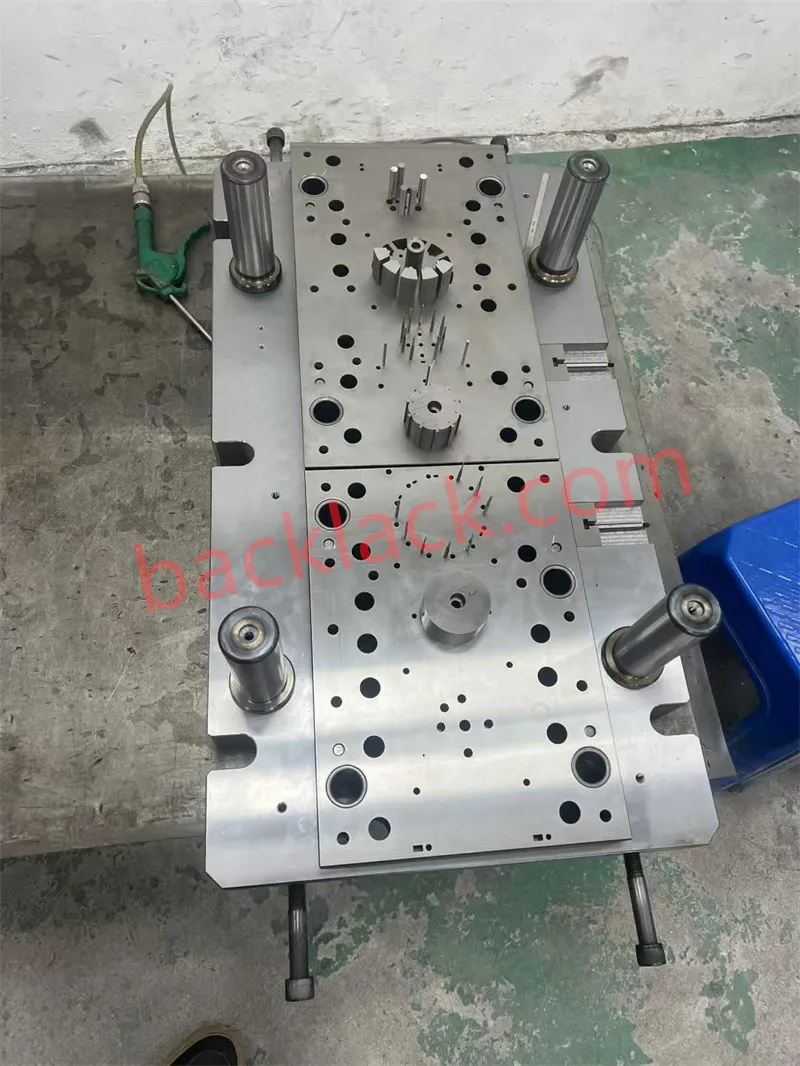

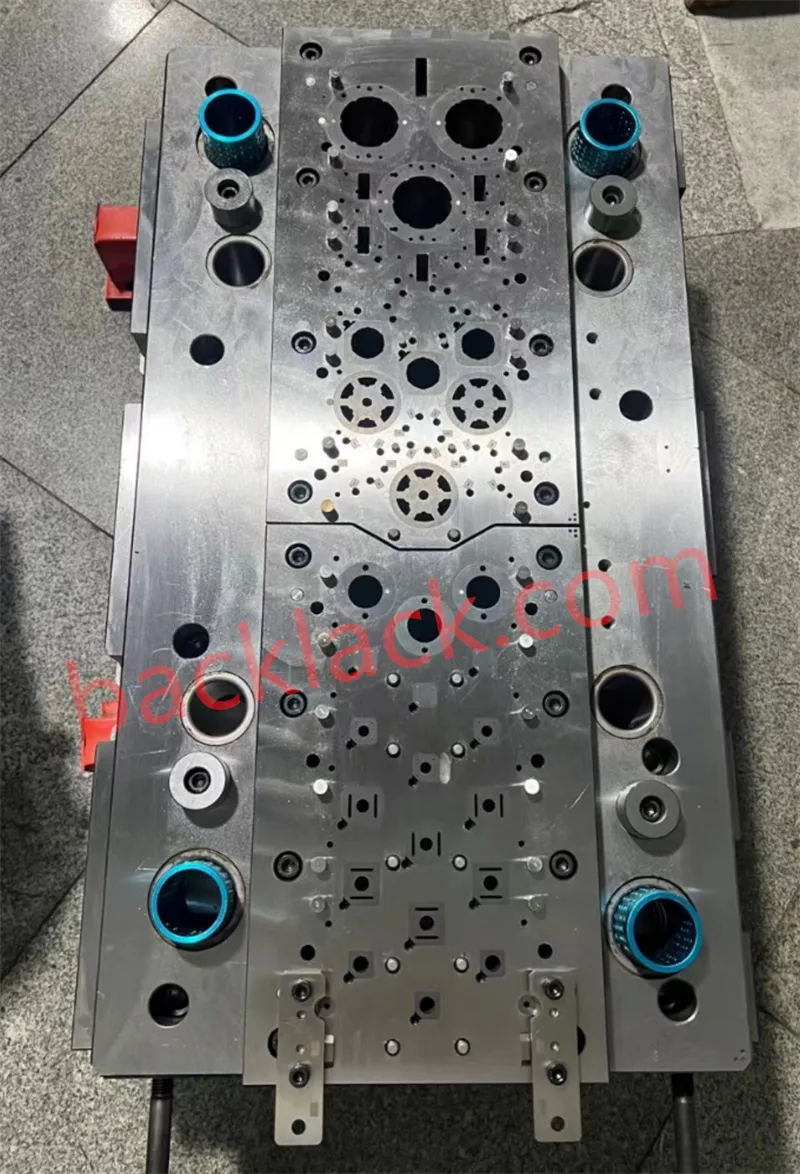

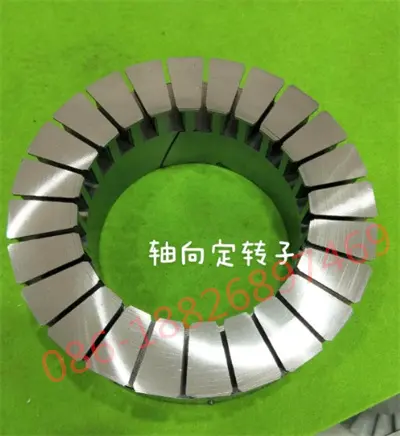

Vi bruker avansert stempling (høypresisjonsdyser for spornøyaktighet), automatisert stabling og streng kvalitetskontroll (magnetisk ytelsestesting, testing av jerntap, dimensjonskontroller) for å sikre at hver laminering oppfyller dine eksakte standarder. Vår produksjonskapasitet støtter både små batch-prototyper og storskala OEM-ordrer (50 000+ enheter/måned).
-
Applikasjonsspesifikk optimalisering

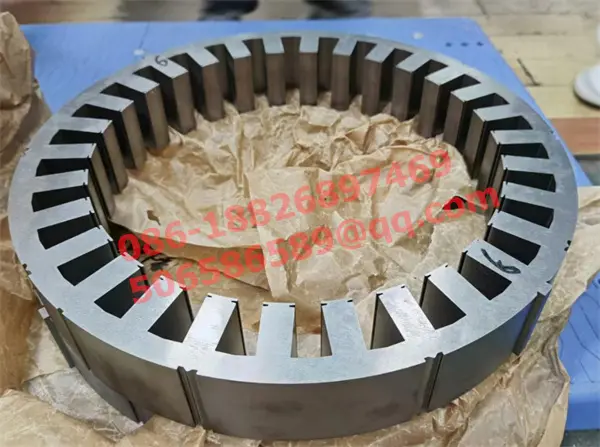

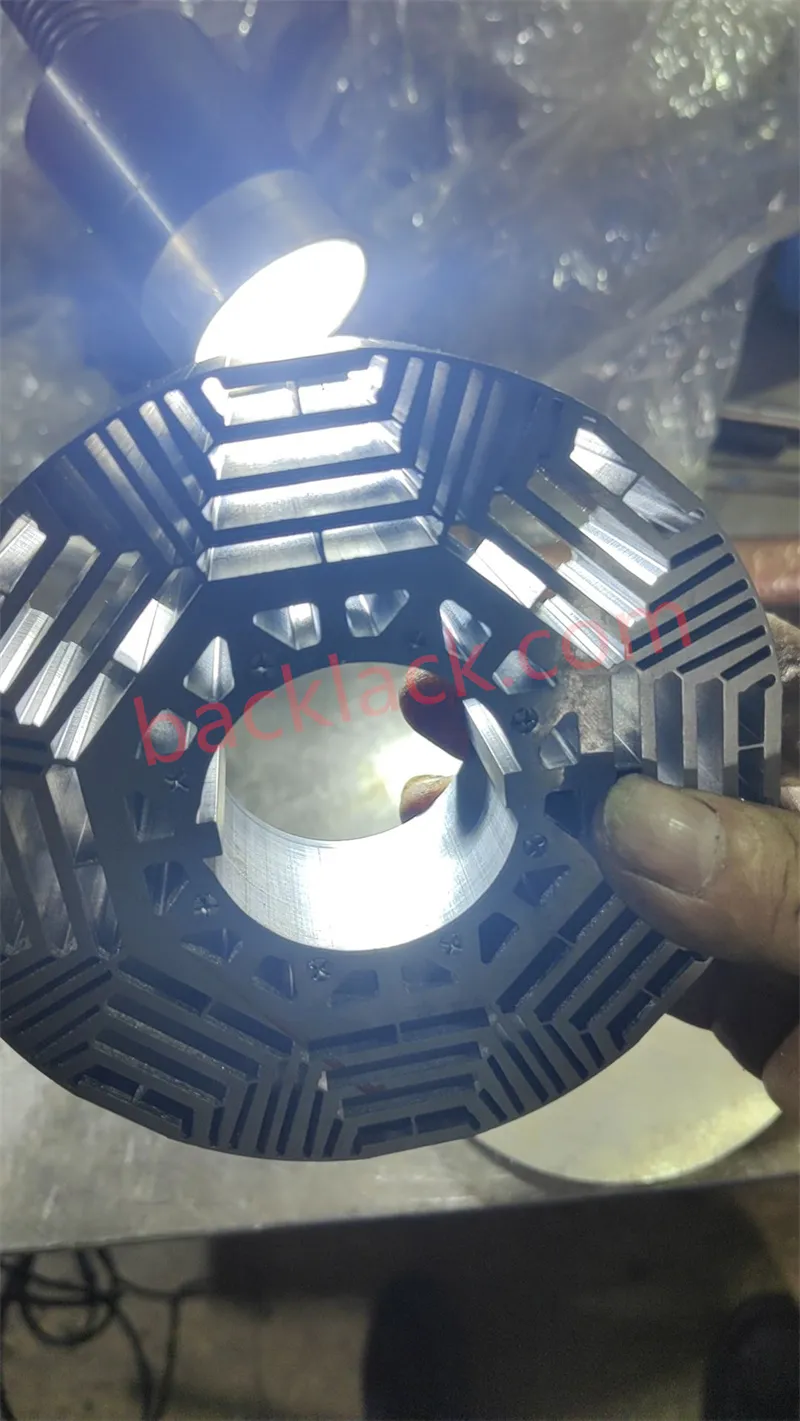

Enten du trenger korrosjonsbestandige lamineringer for marine applikasjoner, lamineringer med høyt dreiemoment for tunge maskiner eller ultralavtap-lamineringer for elektriske kjøretøy, skreddersyr vi våre design til dine unike krav.
Materialsammenligning: Hvilket kjernemateriale er best for din industrimotor?
Det riktige materialet avhenger av motorens effektklasse, driftsfrekvens, driftssyklus og miljø. Her er en sammenligning av de vanligste kjernematerialene vi bruker for industrielle applikasjoner:
| Kjernemateriale | Jerntap (W/kg ved 50Hz) | Dreiemomenttetthet | Holdbarhet | Best for industrielle applikasjoner |
|---|---|---|---|---|

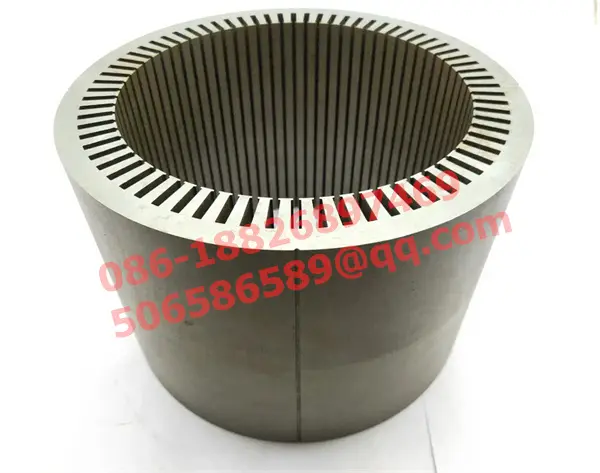

| Ultratynn silisiumstål (0,05 mm) | 0,6C1,0 | Veldig høy | Utmerket | Luftfart, ultrahøyfrekvente motorer (>10kHz), førsteklasses EV-applikasjoner |
| Høykvalitets silisiumstål (0,1 mm) | 0.8C1.2 | Veldig høy | Utmerket | Trekkmotorer for elektriske kjøretøy, høyytelses servomotorer, førsteklasses industrielle drivverk |
| Standard høykvalitets (0,2 mm) | 1.2C1.8 | Høy | Utmerket | Generelle industrimotorer, mellomfrekvente VFD-applikasjoner, kostnadseffektiv premiumløsning |
| Økonomisk høykvalitet (0,35 mm) | 2.0C2.8 | Middels-Høy | Bra | Standard industrimotorer, kostnadssensitive applikasjoner som krever IE3/IE4 effektivitet |

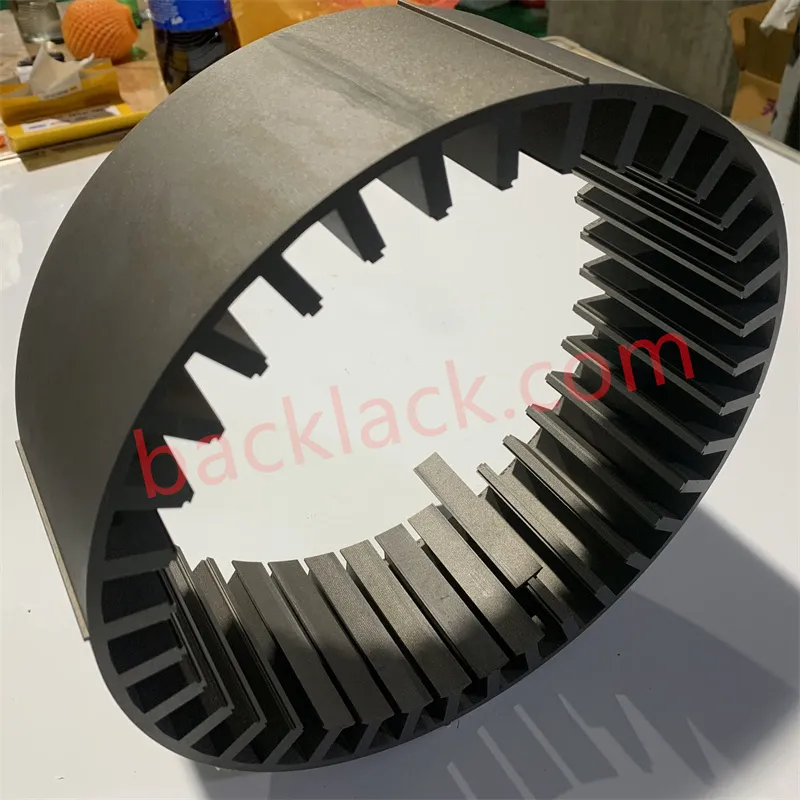

| Amorf legering | 0,4C0,8 | Høy | Utmerket | Ultra-høyeffektive transformatorer, spesialiserte lavfrekvente applikasjoner |
Real-World Case Studies

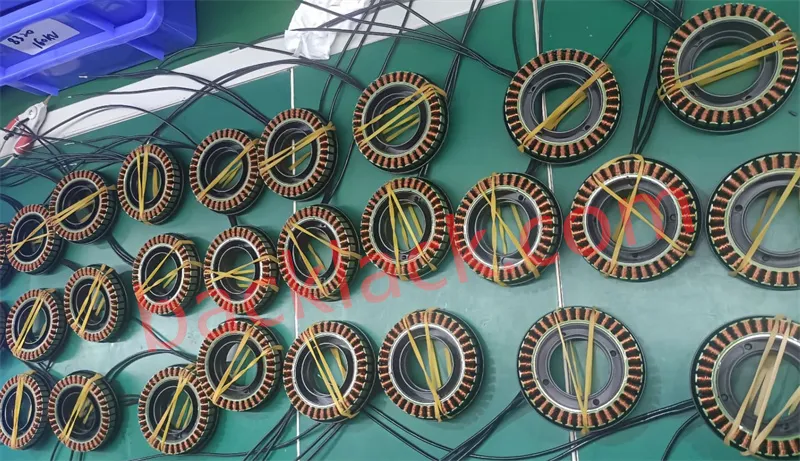

Tilfelle 1: Trekkmotor for elektriske kjøretøy

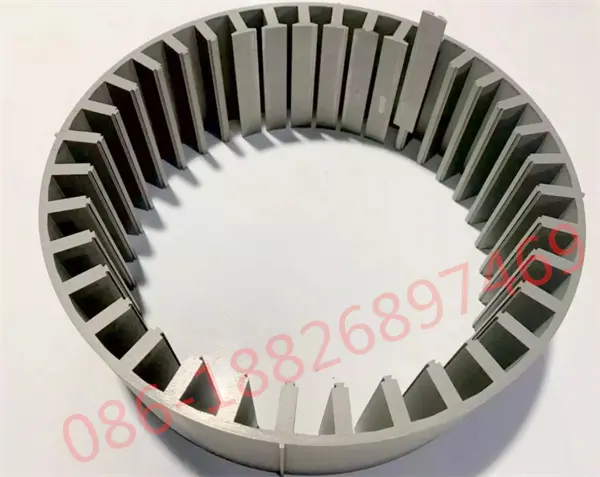

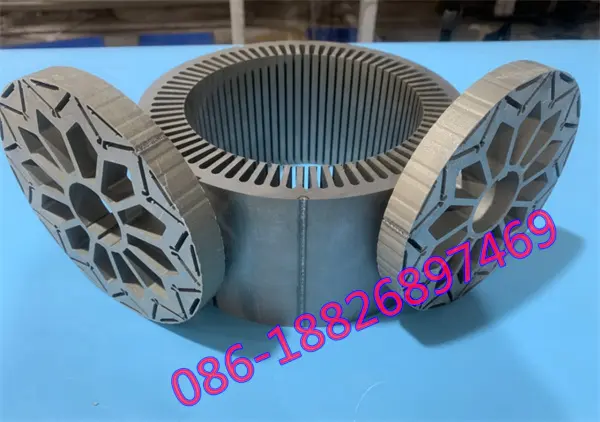

Bruksområde: 80kW PMSM-trekkmotor<br> Tilpasset løsning: 0,2 mm 20JNEH1200 silisiumstål, skjeve spor, epoksypulverbelegg<br> Resultater: Motoreffektiviteten økte fra 92,3 % til 95,7 %, og utvidet kjøretøyets rekkevidde med 8,2 km og sparte omtrent $420/år i strømkostnader per kjøretøy.
Tilfelle 2: Industriell vannpumpemotor
Bruk: 15kW ACIM, 24/7 kontinuerlig drift<br> Tilpasset løsning: 0,35 mm M43 silisiumstål, optimalisert sporgeometri, elektroforetisk belegg<br> Resultater: Årlig energiforbruk redusert med 12 500 kWh, vedlikeholdsintervaller utvidet fra 6 måneder til 18 måneder, oppnår ROI på 14 måneder.
Hvorfor samarbeide med oss for tilpassede statorlamineringer?
Det industrielle motormarkedet er svært konkurransedyktig, og det å skille seg ut krever motorer som overgår resten. Det starter med tilpassede lamineringer fra en produsent som virkelig forstår dine behov. Her er grunnen til at industrimotor-OEM over hele verden velger oss:
- Industriell motorkompetanse: Vi spesialiserer oss utelukkende på motorkjerner for industrielle applikasjoner, noe som gir oss dyp forståelse av høybelastningskrav til kontinuerlig drift.
- Datadrevet ytelse: Våre lamineringer er designet for å tilpasses de mest kritiske måleverdiene for industriell motorytelse (høy dreiemomenttetthet, lavt jerntap, ekstrem holdbarhet).
- End-to-end-støtte: Fra innledende designkonsultasjon og elektromagnetisk simulering til produksjon og kvalitetsvalidering, vi er med deg hele veien.
- Bevist merittliste: Vi har inngått samarbeid med OEM-er som bygger motorer for elektriske kjøretøy, tungt industrielt utstyr, romfart og medisinsk utstyr – som leverer lamineringer som driver motorer med flere tiår med pålitelig drift.
Klar til å revolusjonere motoreffektiviteten din?
Enten du designer en ny høyeffektiv motor, oppgraderer en eksisterende produktlinje eller trenger tilpassede lamineringer for en spesialisert applikasjon, er vi her for å hjelpe. Vårt ingeniørteam vil samarbeide med deg for å forstå spesifikasjonene dine, optimalisere lamineringsdesignet ditt og levere en løsning som oppfyller kravene til ytelse, budsjett og tidslinje.
Request a Technical ConsultationKontakt oss i dag for å diskutere dine tilpassede statorlamineringskrav. La oss bygge lamineringer som driver motorens suksess�og hjelper deg å skille deg ut i det konkurrerende industrimotormarkedet.
Om Youyou-teknologi
Youyou Technology Co., Ltd. spesialiserer seg på produksjon av selvbindende presisjonskjerner laget av forskjellige myke magnetiske materialer, inkludert selvbindende silisiumstål, ultratynt silisiumstål og selvbindende spesialmyke magnetiske legeringer. Vi bruker avanserte produksjonsprosesser for magnetiske presisjonskomponenter, og tilbyr avanserte løsninger for myke magnetiske kjerner som brukes i viktige kraftkomponenter som høyytelsesmotorer, høyhastighetsmotorer, mellomfrekvente transformatorer og reaktorer.

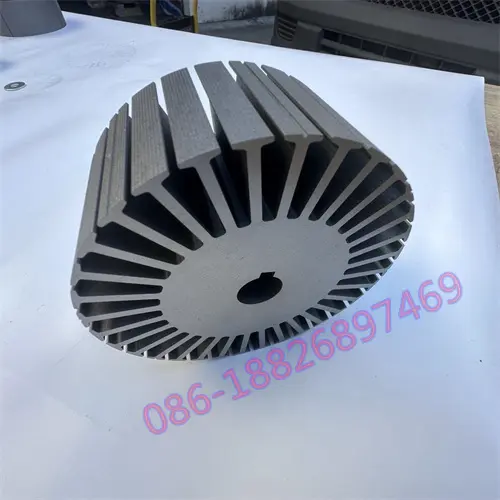

Selskapet selvbindende presisjonskjerneprodukter inkluderer for tiden en rekke silisiumstålkjerner med strimmeltykkelser på 0,05 mm (ST-050), 0,1 mm (10JNEX900/ST-100), 0,15 mm, 0,2 mm (20JNEH1200/20HX1200HF1200/B000/B1000/B/B) 0,35 mm (35JNE210/35JNE230/ B35A250-Z/35CS230HF), samt spesialkjeder av myk magnetisk legering inkludert Hiperco 50 og VACODUR 49 og 1J22 og 1J50.
