Nagy sebességű elektromos meghajtás "lázcsillapító": csökkenti a nagyfrekvenciás vasveszteséget 0,1 mm-es ultravékony szilikon acéllemezekkel

A fő fájdalompont: Miért válnak a nagyfrekvenciás motorok "elektromos kemencevezetékekké"

Az 50 Hz-en vagy 60 Hz-en működő hagyományos vonalfrekvenciás motorokban a 0,35 mm-es, 0,5 mm-es vagy még vastagabb szilícium acéllemezek az ipari szabványok, mert a veszteségek elhanyagolhatóak. A nagysebességű elektromos meghajtású rendszerekben azonban az elektromos kapcsolási frekvencia (alapfrekvencia) gyakran eléri az 1 kHz-et, 2 kHz-et vagy magasabbat.

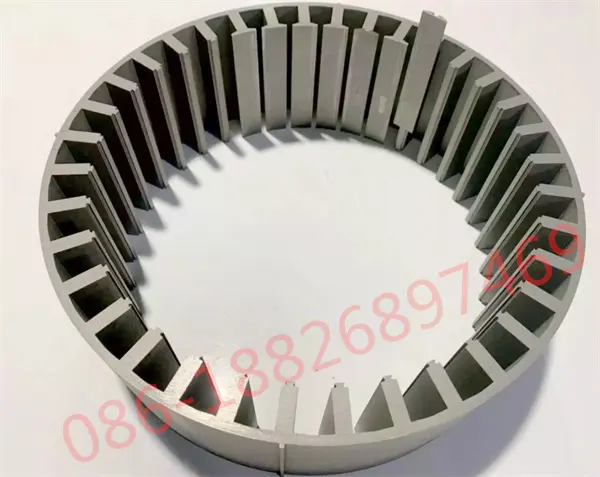

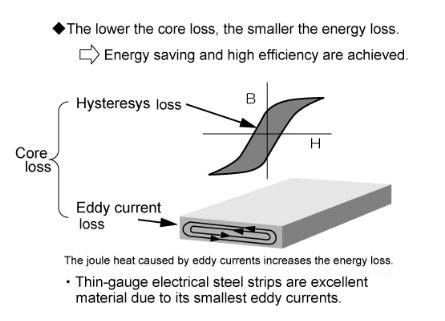

A klasszikus elektromágneses elmélet szerint a teljes vasveszteség (\(P_{fe}\)) a hiszterézisveszteség (\(P_h\)), az örvényáram-veszteség (\(P_e\)) és az anomális veszteség (\(P_a\)) összege. A nagy sebességű alkalmazásokban az örvényáram-veszteség uralja a teljes veszteségprofilt. Az örvényáram-veszteség irányadó képlete a következő:

Where:

• \(f\): A mágneses mező frekvenciája (egyenesen arányos a motor fordulatszámával és a pólusszámmal)
• \(B_m\): Csúcs mágneses fluxussűrűség a magon belül
• \(d\): Az egyedi szilíciumacél laminálás vastagsága
• \(\rho\): Az acélanyag elektromos ellenállása

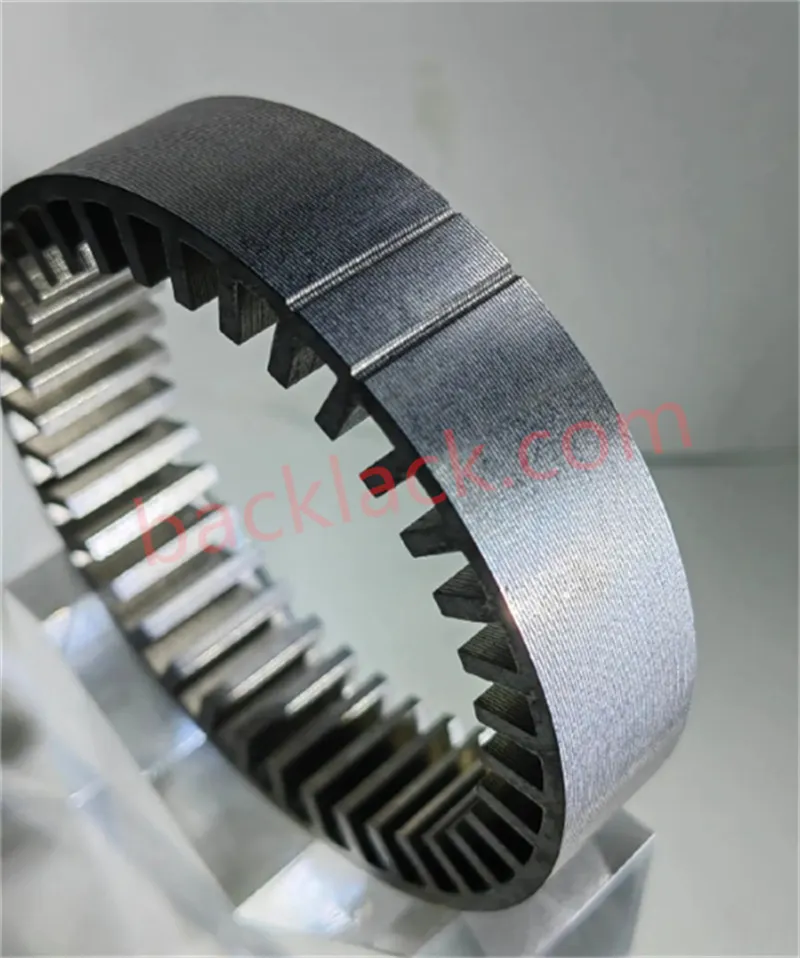

0,1 mm-es ultravékony szilikon acél: "méretcsökkentés" a hőkezelésben

A 0,35 mm-es vagy 0,2 mm-es ultravékony szilikon acéllemezekre váltás 0,1 mm-re sokkal több, mint egy egyszerű anyagcsere; ez a mágneses áramkör viselkedésének alapvető optimalizálása magas frekvenciákon.

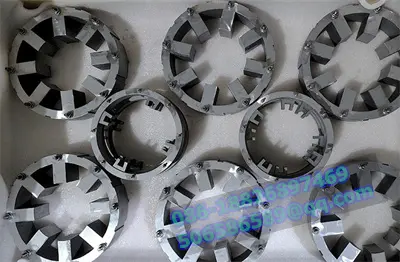

1. Az örvényáram-veszteség exponenciális mérséklése

A vastagság (\(d\)) 0,35 mm-ről 0,1 mm-re történő csökkentésével az örvényáram-veszteség komponens elméletileg az eredeti érték körülbelül 1/12-ére csökken (mivel \(0,1^2 / 0,35^2 \kb. 0,081\)). Ez a fizikai szintű csillapítás alapvetően magában az anyagban működik, csökkentve a hőtermelés sebességét, mielőtt aktív hűtési megoldásokat igényelne.

2. A mágneses permeabilitás és a hiszterézis optimalizálása

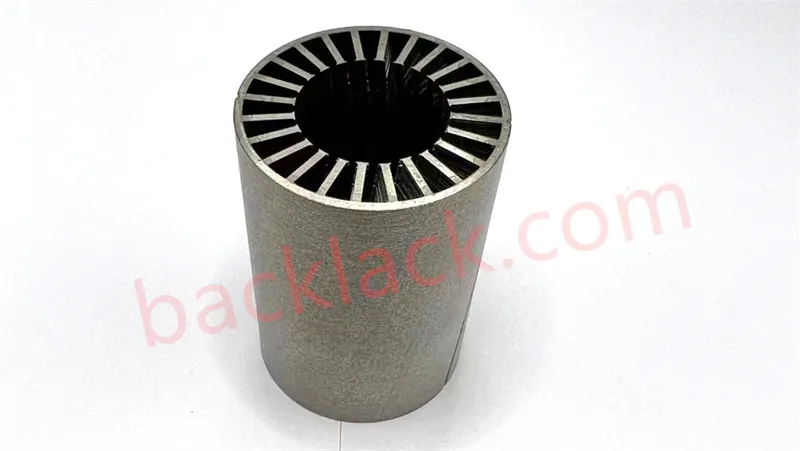

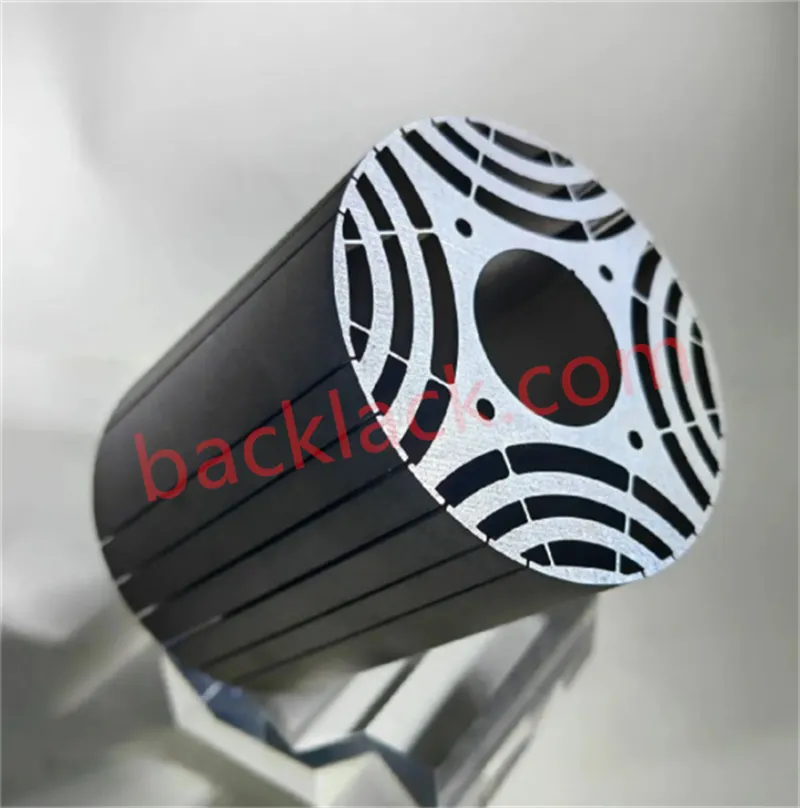

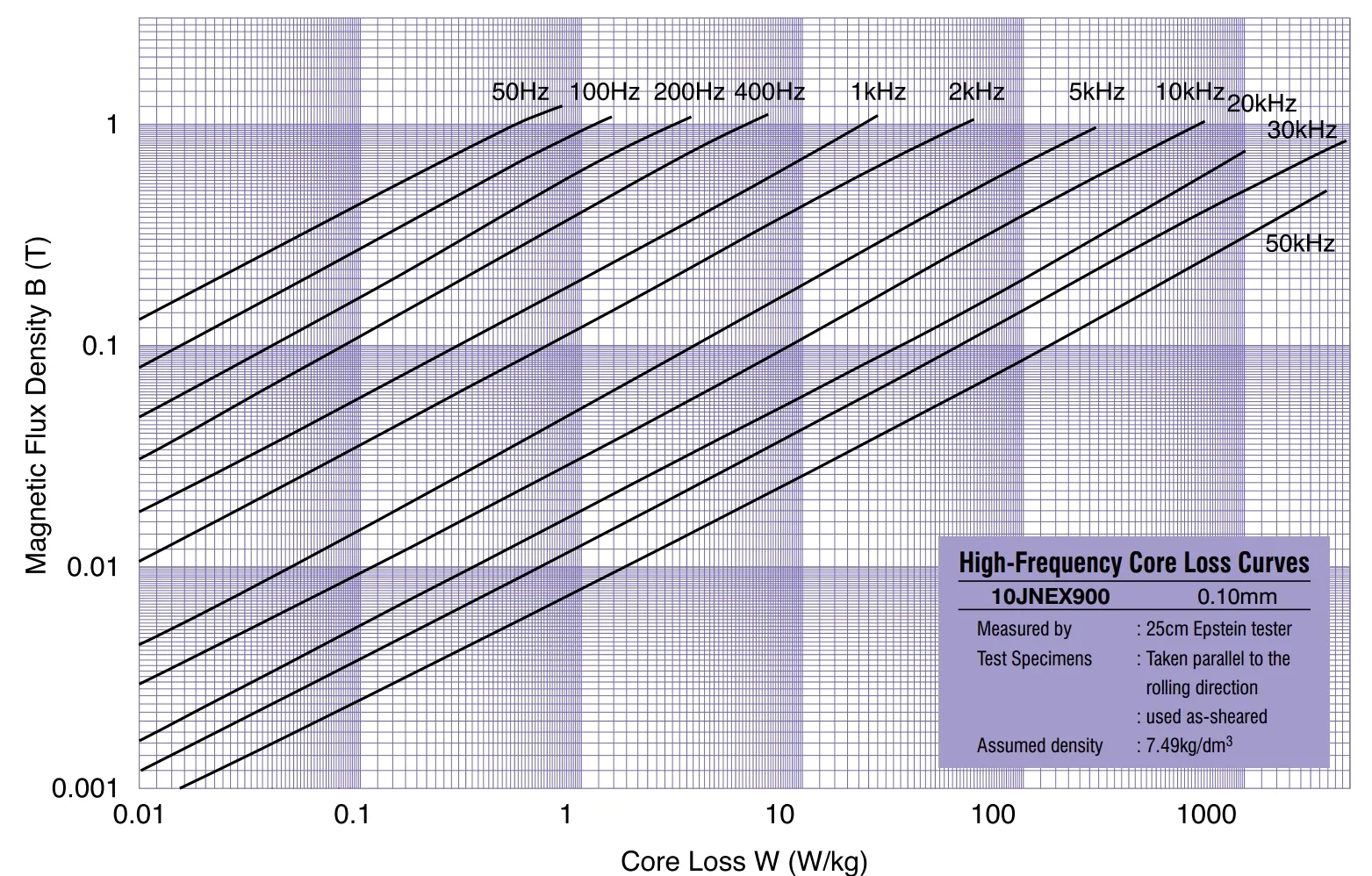

Az ultravékony szilícium acéllemezek (például speciális anyagok, mint a magas szilíciumtartalmú 10JNEX900 vagy amorf fémek) fejlett hengerlési technológiával készülnek, amely kiváló mágneses tulajdonságokat biztosít. Jellemzően alacsonyabb hiszterézisveszteséget mutatnak ciklusonként, és jobb nagyfrekvenciás permeabilitást mutatnak. Az eredmény nagyobb nyomatékkimenet ugyanazon gerjesztőáram mellett – elérve a végső célt: "kisebb súly, nagyobb tolóerő és hatékonyság".

A "vékony lapoktól" a "nagy teljesítményű magokig": a gyártási kihívások

Míg a 0,1 mm-es lapok kiváló elektromágneses teljesítményt nyújtanak, a gyártási nehézségek exponenciálisan nőnek. A prémium motormag-gyártóknak ezen a három alapterületen kell szakértelemmel rendelkezniük ahhoz, hogy az anyagi potenciált tényleges teljesítményre fordítsák:

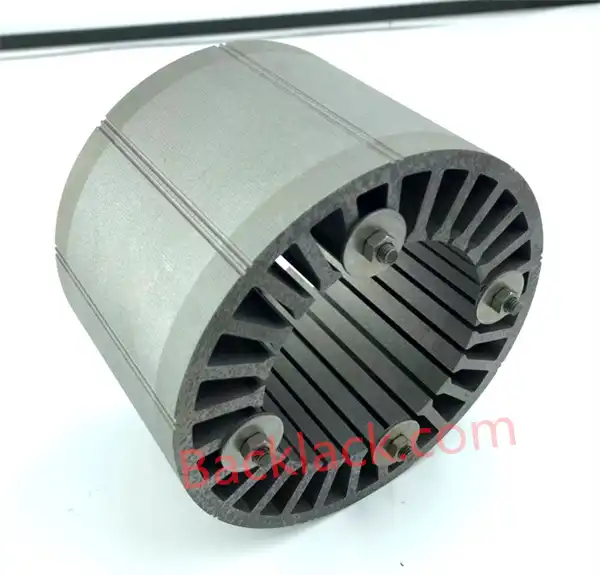

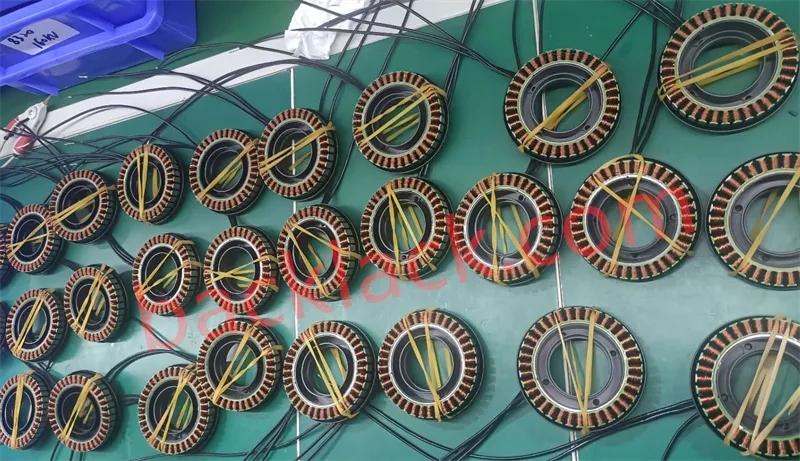

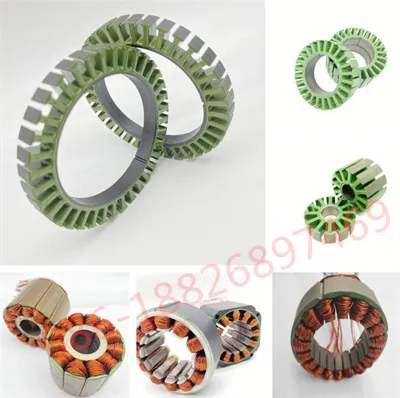

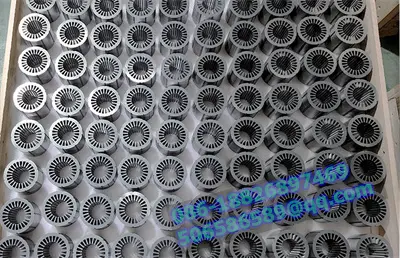

1. Extrém sorjaszabályozás és laminálási minőség

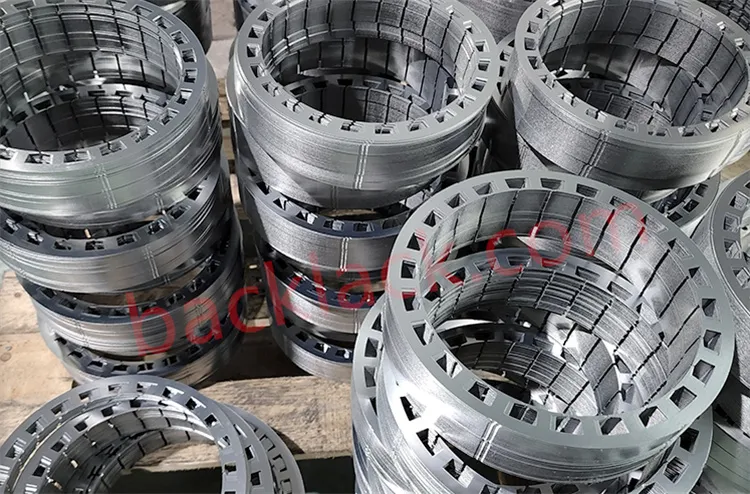

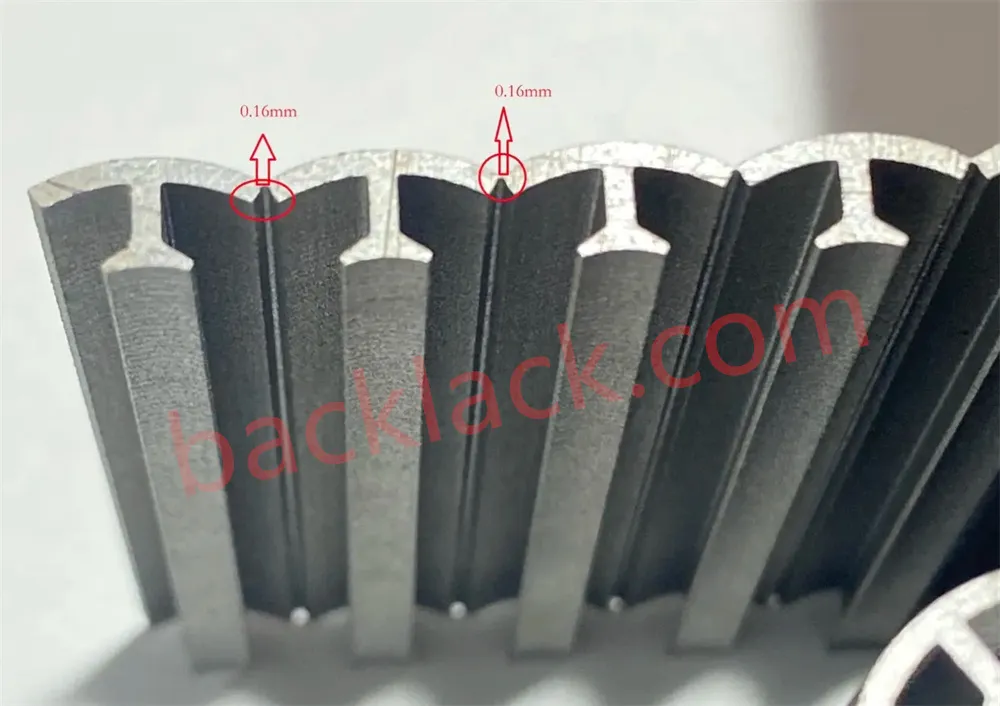

0,1 mm-es vékony lemezek esetén a 0,02 mm-es sorjamagasság a rétegek közötti szigetelés meghibásodását okozhatja egymásra rakás során. Ezek a laminálásokon átívelő mikro-zárlatok lehetővé teszik az örvényáramok áthidalását a lapok között, hatékonyan növelve a lokális vastagságot (\(d\)), és hatalmas hőtermelést váltanak ki.

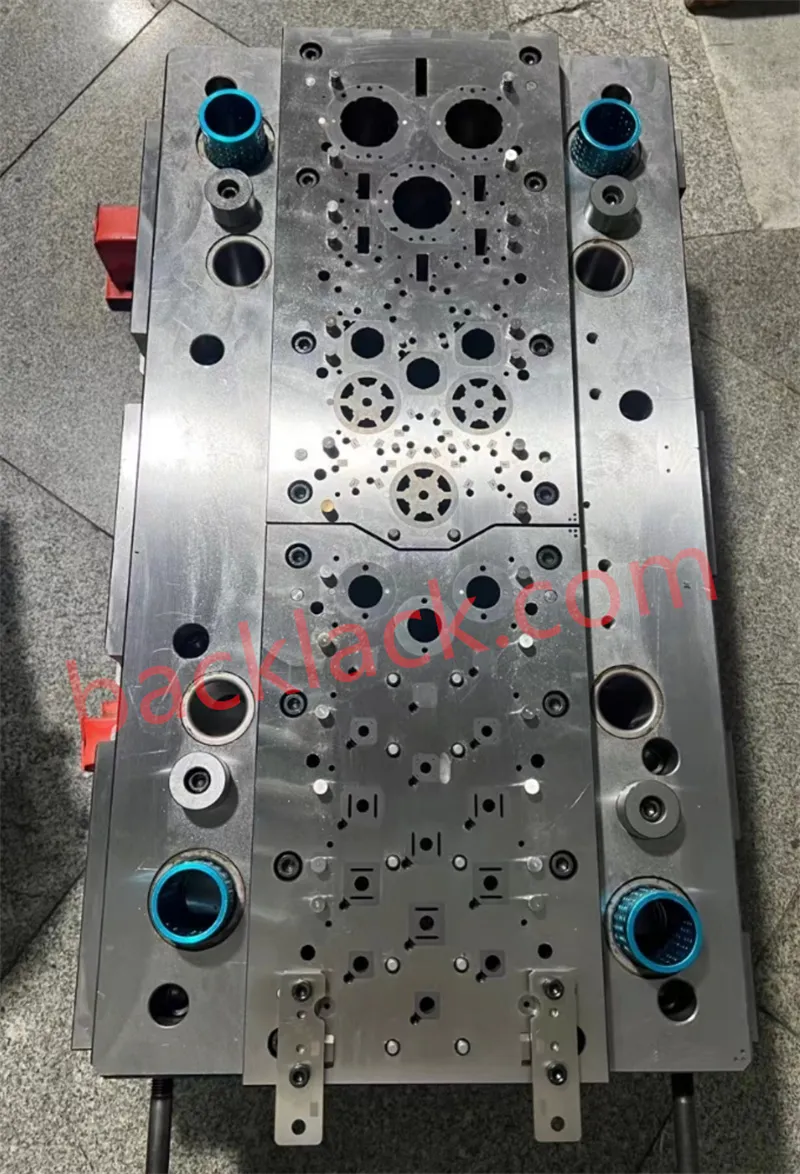

• Műszaki szabvány: Ultra-precíziós keményfém progresszív matricákat használunk mikron szinten szabályozott gyártási hézagokkal. Ez biztosítja, hogy a bélyegző sorja 3-5 mm-en belül maradjon, garantálva a tökéletes elektromos szigetelést a vékony lemezek minden rétege között, és megőrzi a tervezett mágneses utat.

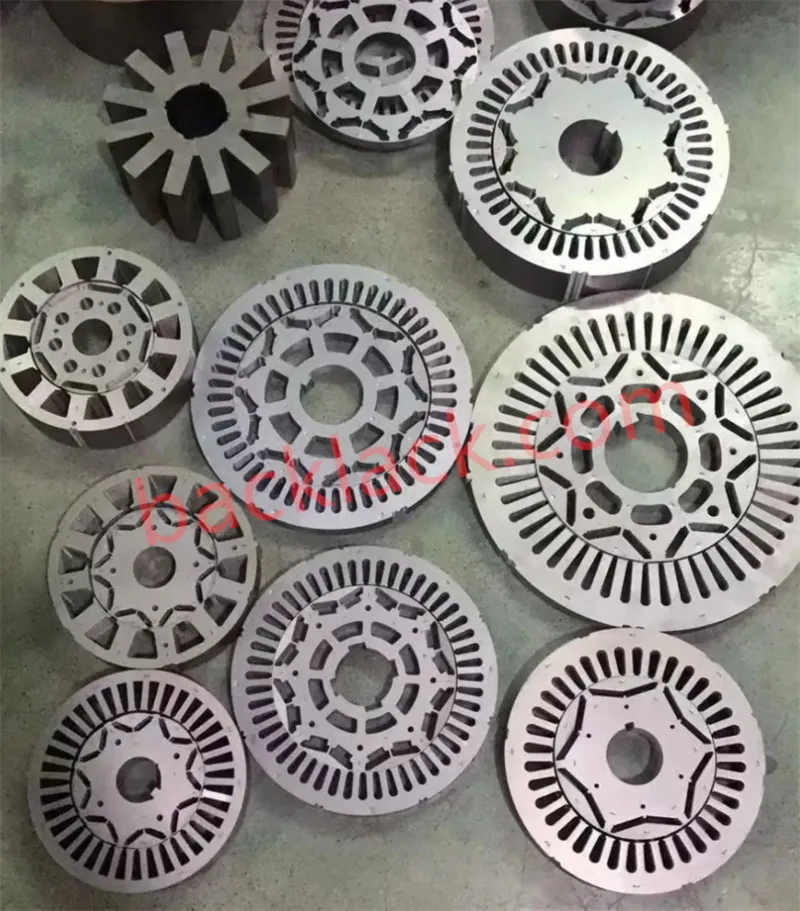

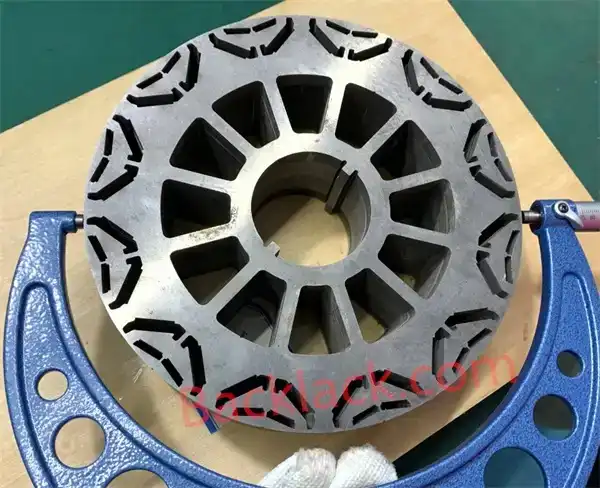

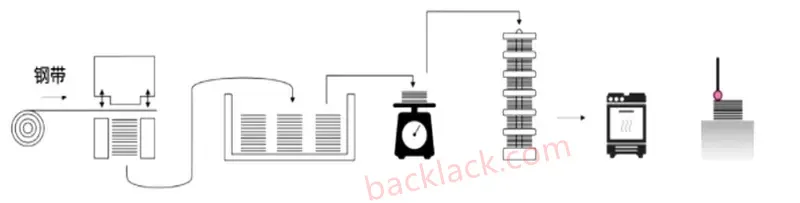

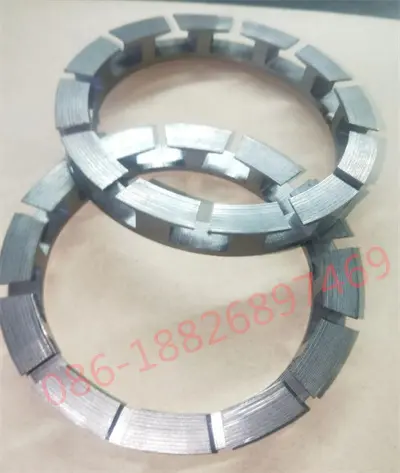

2. Innováció a halmozásban: Az önkötő technológia felemelkedése

Nagy sebességű forgatókönyvek esetén a hagyományos "szegecselési" vagy "hegesztési" eljárások károsak. A mechanikus rögzítőelemek feszültséget okoznak, a hegesztések pedig lokális, nagy vezetőképességű utakat hoznak létre, amelyek az örvényáramok "autópályáivá" válnak, ami rontja a mágneses teljesítményt és helyi forró pontokat okoz.

• Speciális megoldás: Önkötő rakástechnika. Ez azt jelenti, hogy a szilícium acéllemezre bélyegzés előtt mikron szintű epoxi bevonatot kell felvinni. Az elkészült köteget ezután precíz hő- és nyomásciklusnak vetik alá, hogy aktiválja a ragasztót.
  • Nulla mágneses károsodás: Nincs szükség lyukasztásra vagy hegesztésre, így a mágneses áramkör sértetlensége 100%-ban megmarad.

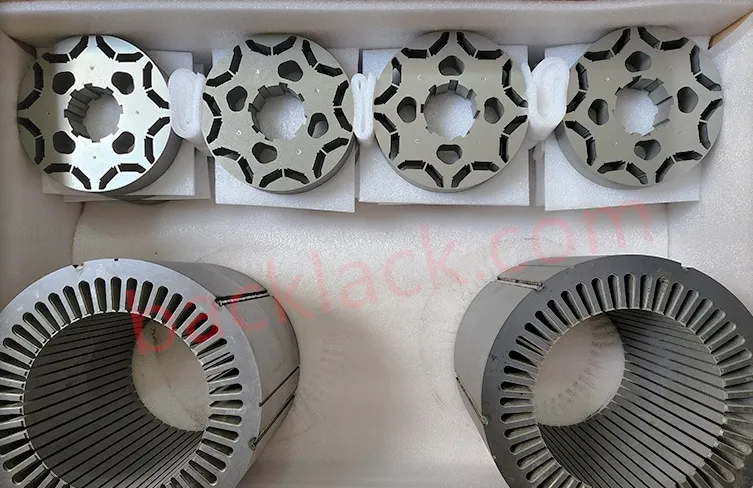

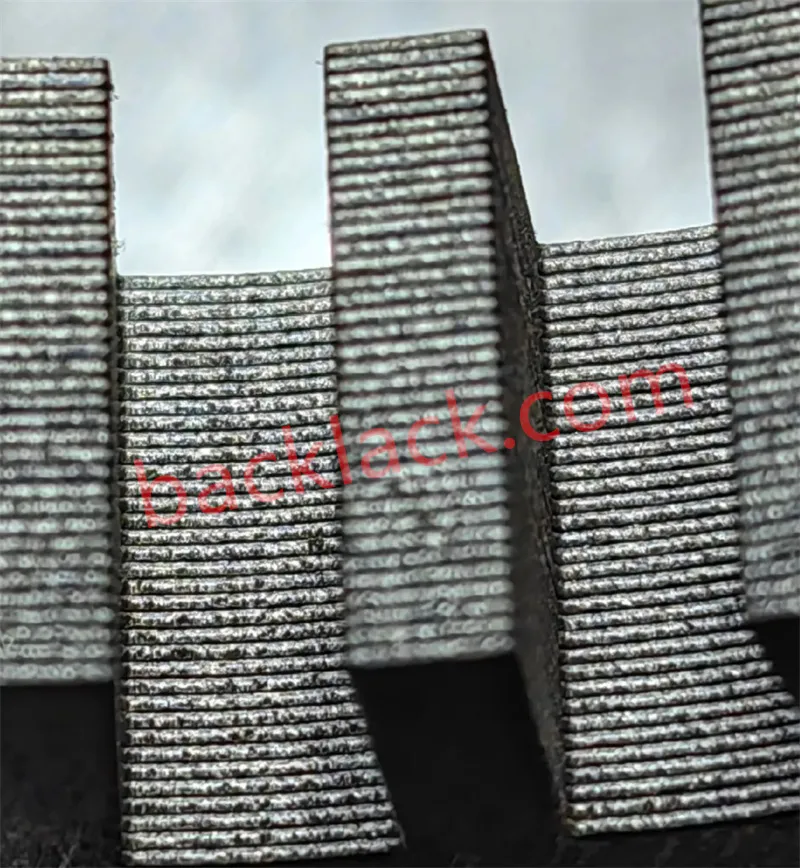

  • Ultra-magas halmozási tényező: A halmozási tényező elérheti a 97%-ot, maximalizálva a mágneses anyag térfogatát.
  • Fokozott mechanikai szilárdság: Az epoxi kötés kiváló fizikai stabilitással rendelkező monolit magot hoz létre, amely elengedhetetlen a nagy sebességű centrifugális erők és a vibráció deformáció nélküli kezeléséhez.

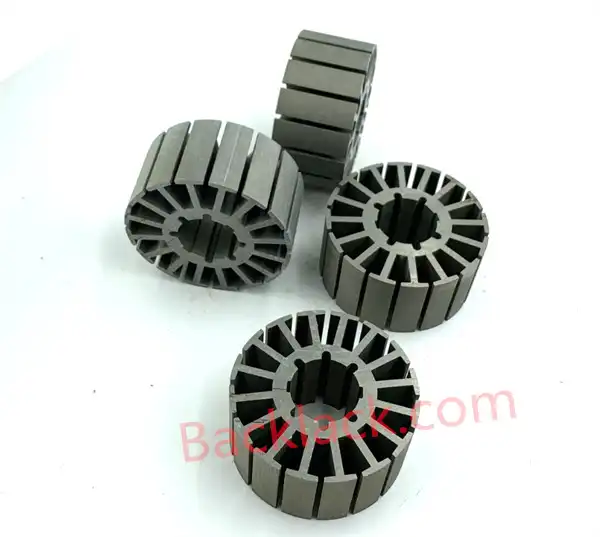

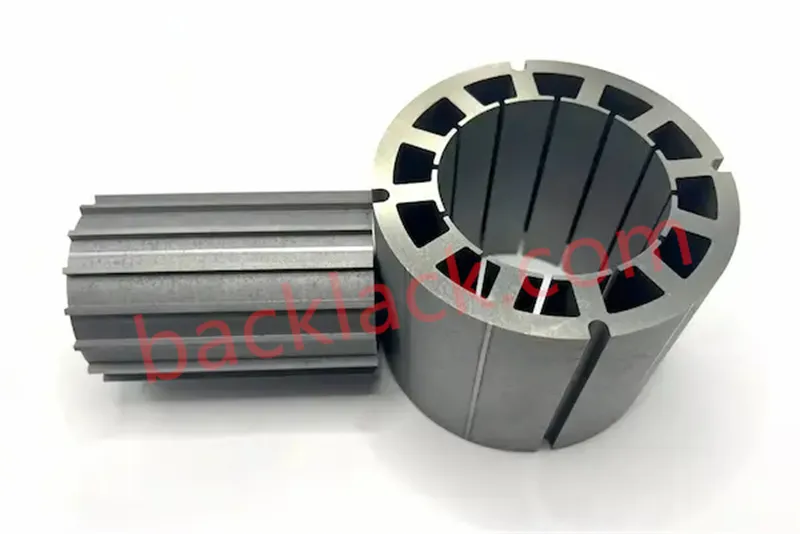

3. Dinamikus egyensúly és precíziós tűrések

A nagy sebességgel forgó rotormagok esetében a tömegkiegyensúlyozatlanság nem csak zajprobléma; ez egy szerkezeti meghibásodási mechanizmus. Még egy elhanyagolható kiegyensúlyozatlanság is erős vibrációt és szerkezeti terhelést eredményez 50 000+ percenkénti fordulatszámon.

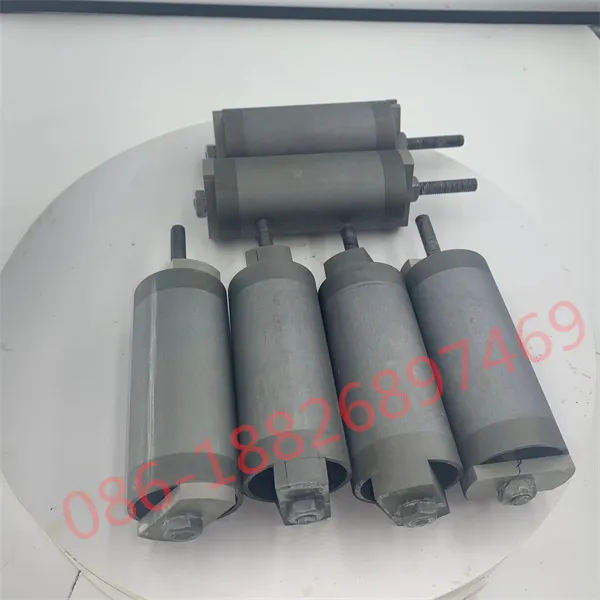

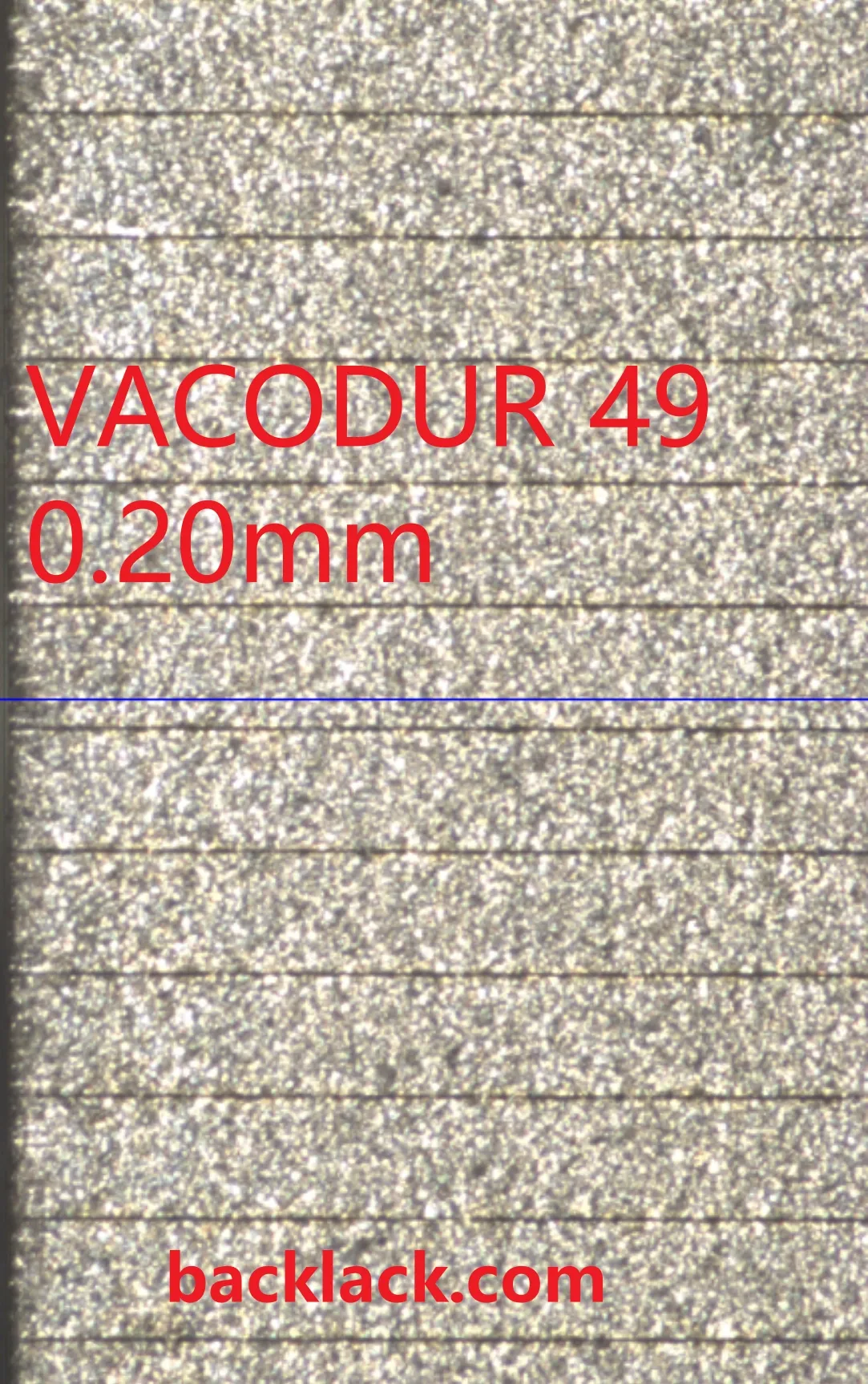

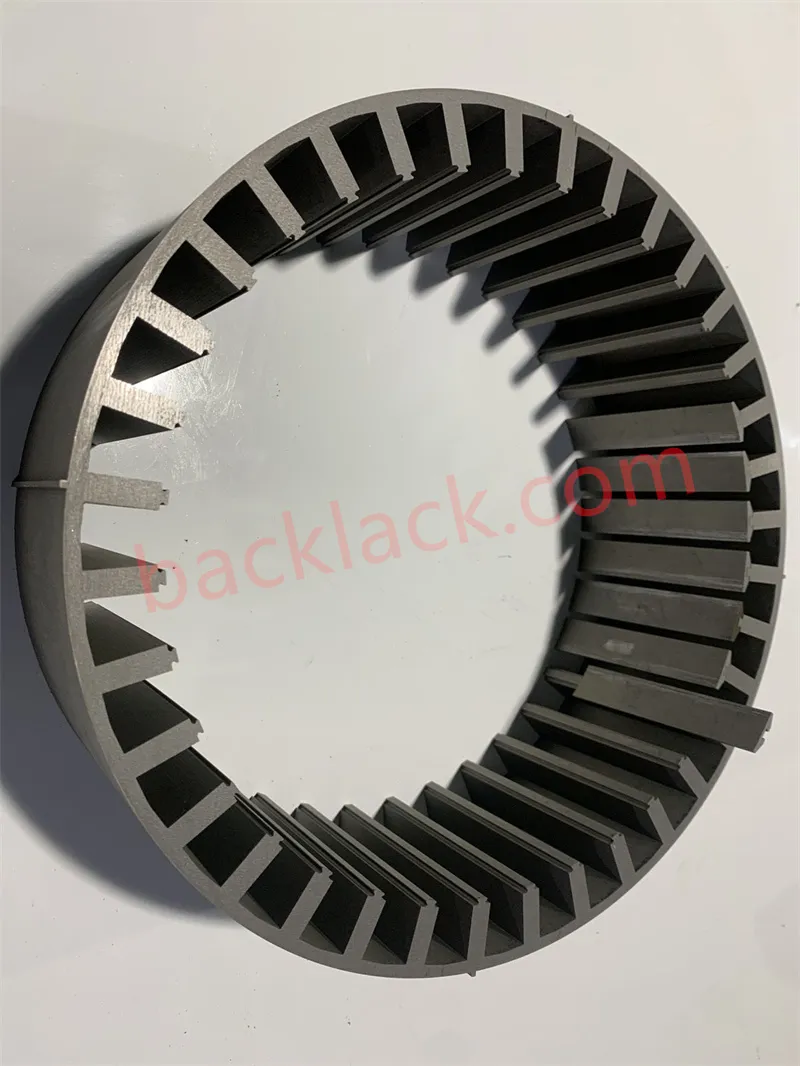

• Ellenőrzési intézkedések: A nagy pontosságú, lassú előtolású huzalos szikraforgácsolást az összetett geometriák érdekében kombináljuk az ultraprecíziós progresszív bélyegzéssel. Gondoskodunk arról, hogy a koncentrikusság, a kerekség és a koaxiális tűrések 0,005 mm-en belül legyenek szabályozva, minimalizálva a gyártás utáni dinamikus kiegyensúlyozás követelményét, és biztosítva a működési élettartamot.

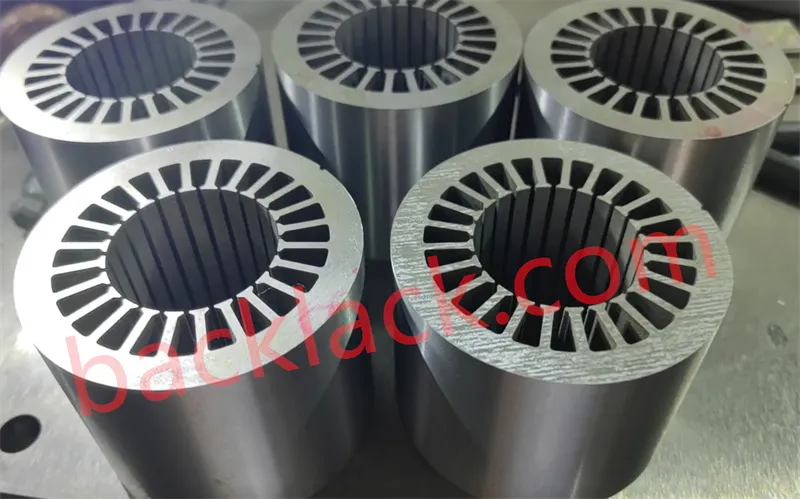

Alkalmazási forgatókönyvek: Kinek van szüksége erre a „lázcsillapítóra”?

Ez a 0,1 mm-es ultravékony lapokon alapuló precíziós gyártási technológia a következő élvonalbeli területek alapvető támogatása:

Alkalmazás	Alapkövetelmény	0,1 mm-es magok szerepe

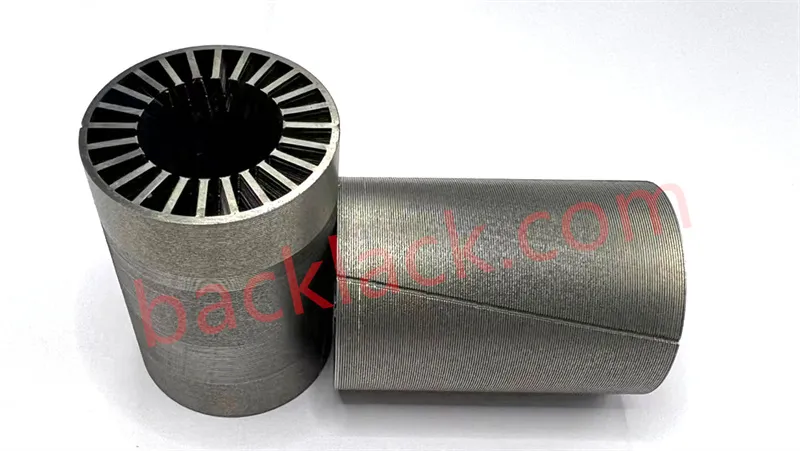

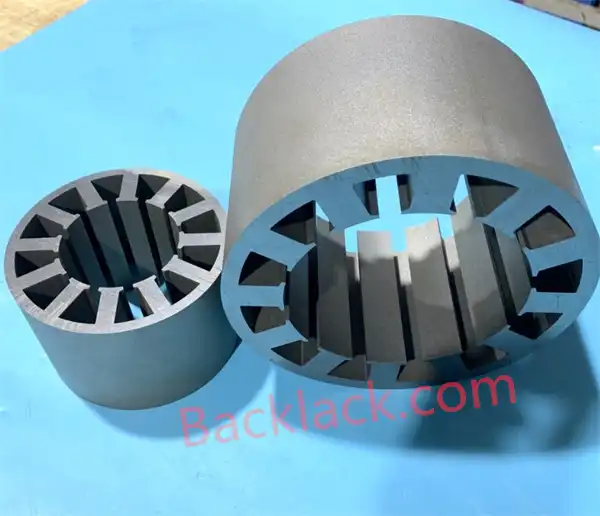

eVTOL repülőgép	Extrém tolóerő-tömeg arány	Drasztikusan csökkenti a hőt, ami könnyebb hűtőrendszert és hosszabb repülési időt tesz lehetővé.
Nagy sebességű kompresszor	Rendkívül magas fordulatszám	Biztosítja a szerkezeti integritást és minimalizálja a vasveszteséget a 2 kHz-et meghaladó frekvenciákon.
Repülési orsómotorok	Rendkívüli megbízhatóság	Minimalizálja a hőtágulást és deformációt, biztosítva a megmunkálási pontosságot folyamatos nagy terhelés mellett.

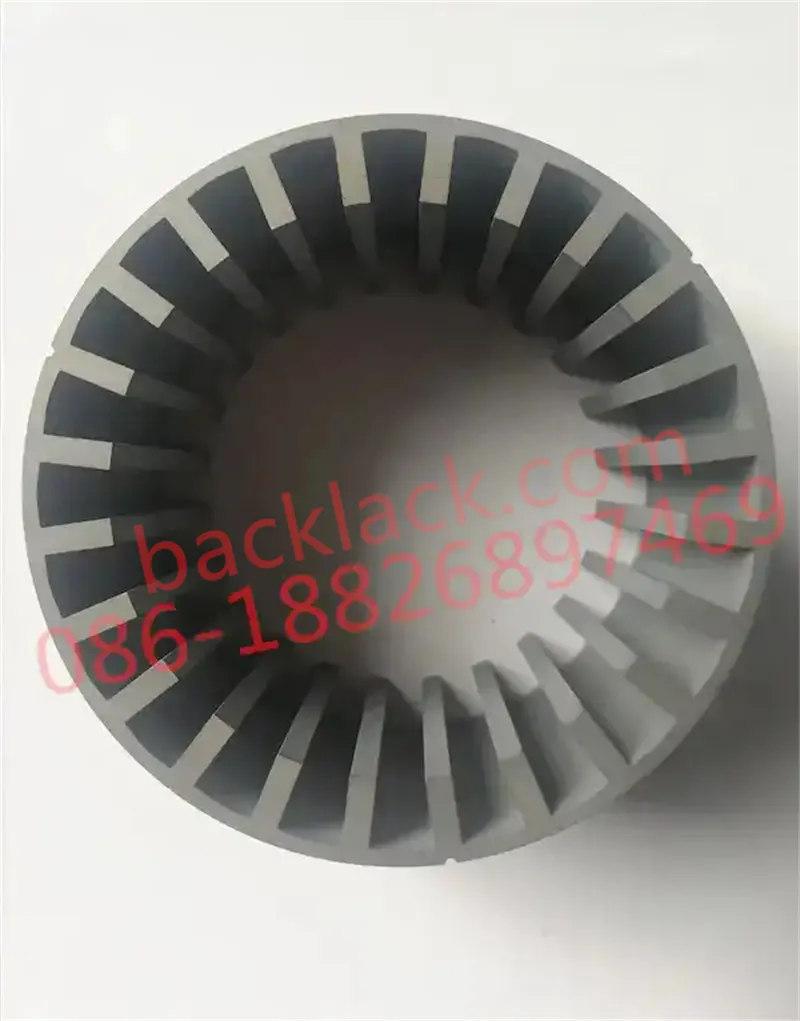

Drone Propulsion	Hatékonyság és kompaktság	Lehetővé teszi a kisebb, könnyebb motorok nagy teljesítményének elérését túlmelegedés nélkül.

Következtetés: A globális elektromos meghajtási innováció felhatalmazása

A precíziós motormag-gyártásban mélyen gyökerező csapatként nem csak "termékeket", hanem "nagyfrekvenciás mágneses áramkör-optimalizálási megoldásokat" is kínálunk.

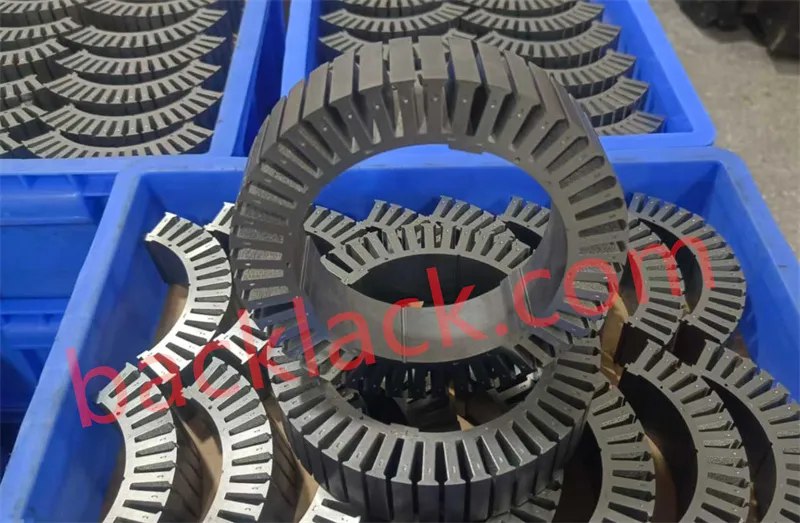

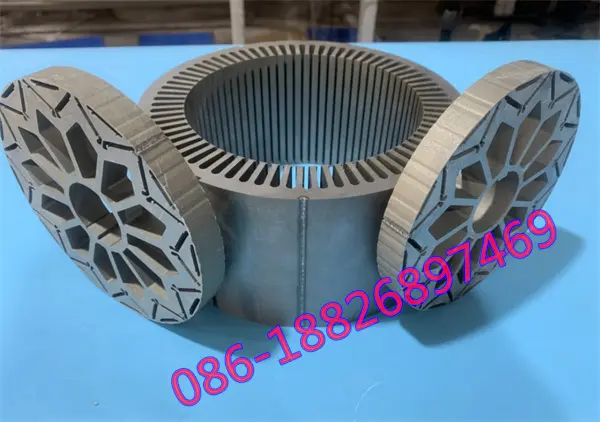

Átfogó készletet tartunk fenn 0,1 mm-es, 0,15 mm-es és 0,2 mm-es nagyfrekvenciás, alacsony veszteségű szilíciumacélból. A folyamatok teljes láncolatával, beleértve a fejlett önkötést, a precíziós bélyegzést és a gyors prototípuskészítést, el tudjuk vinni a tervezést a koncepciótól a fizikai valóságig.

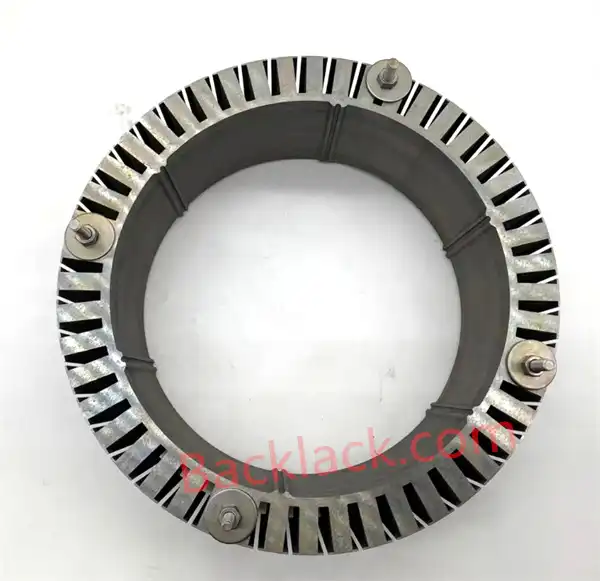

Függetlenül attól, hogy az Ön tervezése radiális fluxusszerkezetet vagy összetett axiális fluxusszerkezetet használ, és akár a prototípus fejlesztése, akár előgyártás alatt áll, készen állunk arra, hogy tartósabb és hűvösebb energiát fecskendezzünk be az elektromos meghajtási rendszerébe mikron szintű pontossággal.
