הנעה חשמלית במהירות גבוהה "מפחית חום": הפחתת הפסדי ברזל בתדר גבוה עם יריעות פלדת סיליקון דקות במיוחד בגודל 0.1 מ"מ

נקודת הכאב המרכזית: מדוע מנועים בתדר גבוה הופכים ל"חוטי תנור חשמליים"

במנועים קונבנציונליים בתדר קו הפועלים ב-50 הרץ או 60 הרץ, 0.35 מ"מ, 0.5 מ"מ, או אפילו יריעות פלדת סיליקון עבות יותר הן סטנדרט בתעשייה מכיוון שההפסדים זניחים. עם זאת, במערכות הנעה חשמליות מהירות, תדר המיתוג החשמלי (תדר יסוד) מגיע לרוב ל-1kHz, 2kHz או יותר.

על פי התיאוריה האלקטרומגנטית הקלאסית, אובדן ברזל מוחלט (\(P_{fe}\)) הוא סיכום של אובדן היסטרזה (\(P_h\)), אובדן זרם מערבולת (\(P_e\)), ואובדן חריג (\(P_a\)). ביישומים מהירים, אובדן זרם מערבולת שולט בפרופיל האובדן הכולל. הנוסחה השלטת לאובדן זרם מערבולת היא:

Where:

• \(f\): תדירות השדה המגנטי (פרופורציונלי ישיר לסל"ד המנוע ולספירת הקטבים)
• \(B_m\): שיא צפיפות השטף המגנטי בתוך הליבה
• \(d\): עובי הלמינציה של פלדת סיליקון בודדת
• \(\rho\): התנגדות חשמלית של חומר הפלדה

פלדת סיליקון דקה במיוחד 0.1 מ"מ: "הפחתה ממדי" בניהול תרמי

מעבר בין יריעות פלדת סיליקון דקות במיוחד בגודל 0.35 מ"מ או 0.2 מ"מ ל-0.1 מ"מ הוא הרבה יותר משינוי חומר פשוט; זוהי אופטימיזציה בסיסית של התנהגות המעגל המגנטי בתדרים גבוהים.

1. הפחתה אקספוננציאלית של אובדן זרם מערבולת

על ידי הפחתת העובי (\(d\)) מ-0.35 מ"מ ל-0.1 מ"מ, רכיב אובדן זרם המערבולת יורד באופן תיאורטי לכ-1/12 מהערך המקורי שלו (מאז \(0.1^2 / 0.35^2 \כ-0.081\)). הפחתת רמה פיזית זו פועלת ביסודה בתוך החומר עצמו, ומפחיתה את קצב ייצור החום לפני שהוא דורש פתרונות קירור אקטיביים.

2. אופטימיזציה של חדירות מגנטית והיסטרזיס

יריעות פלדת סיליקון דקות במיוחד (כגון חומרים מיוחדים כמו תכולת סיליקון גבוהה 10JNEX900 או מתכות אמורפיות) מיוצרות באמצעות טכנולוגיות גלגול מתקדמות המעניקות תכונות מגנטיות מעולות. הם בדרך כלל מציגים אובדן היסטרזיס נמוך יותר לכל מחזור וחדירות טובה יותר בתדר גבוה. התוצאה היא תפוקת מומנט גבוהה יותר עבור אותו זרם עירור – השגת המטרה הסופית של "פחות משקל, יותר דחף ויעילות".

מ"סדינים דקים" ל"ליבות בעלות ביצועים גבוהים": אתגרי הייצור

בעוד גיליונות 0.1 מ"מ מציעים ביצועים אלקטרומגנטיים מעולים, קושי הייצור גדל באופן אקספוננציאלי. יצרן ליבות מנוע מובחר חייב להיות בעל מומחיות בשלושת תחומי הליבה הללו כדי לתרגם פוטנציאל חומרי לביצועים בפועל:

1. בקרת חריצים ואיכות למינציה קיצונית

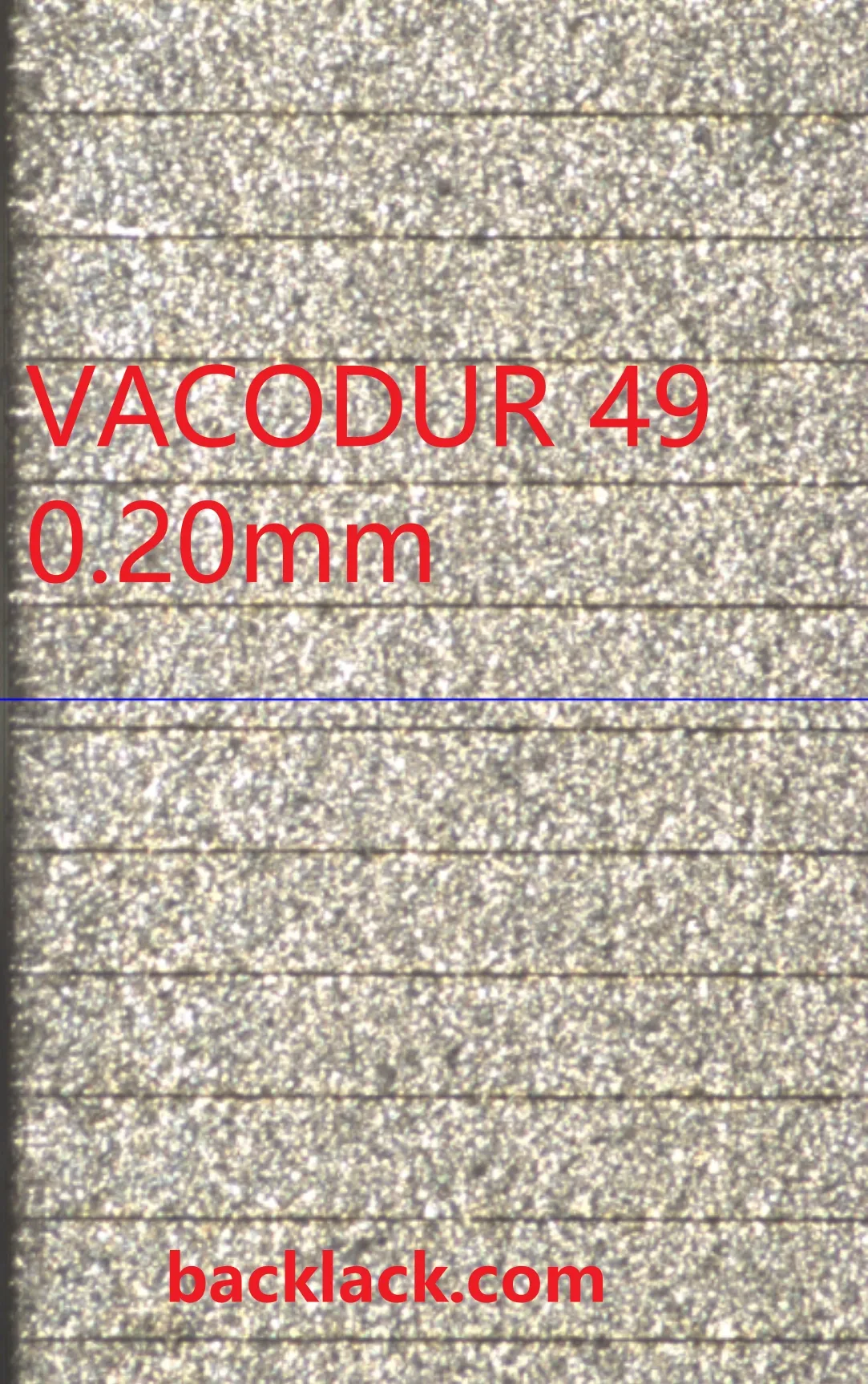

עבור יריעות דקות של 0.1 מ"מ, גובה קוצים של אפילו 0.02 מ"מ עלול לגרום לכשל בידוד בין השכבות במהלך הערימה. מעגלים מיקרו-קצרים אלו על פני למינציות מאפשרים לזרמי מערבולת לגשר בין היריעות, ולמעשה מגדילים את העובי המקומי (\(d\)) ומפעילים יצירת חום מסיבית.

• תקן טכני: אנו משתמשים במתות פרוגרסיביות מקרביד דיוק במיוחד עם מרווחי ייצור נשלטים ברמת המיקרון. זה מבטיח שקורי הטבעה יישמרו בטווח של 3-5 & מ', מה שמבטיח בידוד חשמלי מושלם בין כל שכבה של יריעות דקות ושמירה על הנתיב המגנטי המיועד.

2. חדשנות בערימה: עלייתה של טכנולוגיה לקשר עצמי

בתרחישים מהירים, תהליכי "ריתוך" או "ריתוך" מסורתיים מזיקים. מחברים מכניים מציגים מתח, וריתוכים יוצרים נתיבים מקומיים בעלי מוליכות גבוהה שהופכים ל"כבישים מהירים" עבור זרמי מערבולת, מדרדר ביצועים מגנטיים וגורמים לנקודות חמות מקומיות.

• פתרון מתקדם: טכנולוגיית ערימה מאחדת עצמית. זה כולל מריחת ציפוי אפוקסי ברמת מיקרון על יריעת פלדת הסיליקון לפני ההטבעה. הערימה שהושלמה נתונה לאחר מכן למחזור חום ולחץ מדויק כדי להפעיל את הדבק.
  • אפס נזק מגנטי: לא נדרש ניקוב או ריתוך, שמירה על שלמות המעגל המגנטי ב-100%.
  • מקדם ערימה גבוה במיוחד: גורם הערימה יכול להגיע ליותר מ-97%, ולמקסם את נפח החומר המגנטי.
  • חוזק מכני משופר: חיבור האפוקסי יוצר ליבה מונוליטית עם יציבות פיזית מעולה, חיונית לטיפול בכוחות צנטריפוגליים במהירות גבוהה ורטט ללא עיוות.

3. איזון דינמי וסובלנות דיוק

עבור ליבות רוטור מסתובבות במהירות גבוהה, חוסר איזון המסה אינו רק בעיה של רעש; זה מנגנון כשל מבני. אפילו חוסר איזון זניח יהפוך לרטט חמור ולעומס מבני ב-50,000+ סל"ד.

• אמצעי בקרה: אנו משלבים תיל EDM עם הזנה איטית ברמת דיוק גבוהה עבור גיאומטריות מורכבות עם הטבעה פרוגרסיבית מדויקת במיוחד. אנו מבטיחים שסובלנות ריכוזיות, עגולות וקואקסיאליות נשלטת בתוך ±0.005 מ"מ, תוך מזעור הדרישה לאיזון דינמי שלאחר הייצור ומבטיח אורך חיים תפעולי.

תרחישי יישום: מי צריך את "מפחית החום" הזה?

טכנולוגיית ייצור מדוייקת זו המבוססת על יריעות דקות במיוחד בגודל 0.1 מ"מ היא תמיכת הליבה בתחומים החדשניים הבאים:

יישום	דרישת ליבה	תפקיד של ליבות 0.1 מ"מ
מטוסי eVTOL	יחס דחף למשקל קיצוני	מפחית באופן דרסטי את החום, ומאפשר מערכות קירור קלות יותר וזמני טיסה ארוכים יותר.
מדחס במהירות גבוהה	סל"ד גבוה במיוחד	מבטיח שלמות מבנית וממזער את הפסדי הברזל בתדרים העולים על 2kHz.
ציר תעופה וחלל	אמינות קיצונית	ממזער התרחבות ודפורמציה תרמית, ומבטיח דיוק עיבוד תחת עומס גבוה מתמשך.
הנעת מזל"ט	יעילות וקומפקטיות	מאפשר למנועים קטנים וקלים יותר להשיג תפוקת הספק גבוהה ללא התחממות יתר.

מסקנה: העצמת חדשנות הנעה חשמלית עולמית

כצוות המושרש עמוק בייצור ליבות מנועים מדויקות, אנו מספקים לא רק "מוצרים", אלא "פתרונות אופטימיזציה של מעגלים מגנטיים בתדר גבוה".

אנו שומרים על מלאי מקיף של מפרטי 0.1 מ"מ, 0.15 מ"מ ו-0.2 מ"מ של פלדת סיליקון בתדירות גבוהה עם אובדן נמוך. נתמך על ידי שרשרת מלאה של תהליכים, כולל הדבקה עצמית מתקדמת, הטבעה מדויקת ויצירת אב טיפוס מהיר, אנו יכולים לקחת את העיצוב שלך מהרעיון למציאות הפיזית.

בין אם העיצוב שלך משתמש במבנה שטף רדיאלי או מבנה שטף צירי מורכב, ובין אם אב הטיפוס שלך נמצא בפיתוח מוקדם או ייצור מוקדם, אנו מוכנים להחדיר כוח עמיד וקריר יותר למערכת ההנעה החשמלית שלך באמצעות דיוק ברמת המיקרון.
