Преодоляваща плътност на мощността и граници на разходите: Усъвършенствано инженерство и производство на пакети от ламинирани сегменти на статор

Усъвършенстван инженеринг и производство на сегментирани статорни ламинирани пакети

Съвременните електрически двигатели в електрическата тяга, хуманоидната роботика и космическата техника изискват по-висока плътност на въртящия момент и субфракционни загуби на желязо. Това изчерпателно ръководство описва как сегментираните стекове за ламиниране на статор, съчетани с технологията Backlack (самослепваща се), повишават коефициентите на запълване на медния слот над 85%, елиминират късите съединения от вихрови токове и намаляват скрап от суровини с до 35%.

88%
Пиково запълване на слота
Директно прецизно предварително навиване
85%C90%
Материален добив
Оптимизирано вложено щамповане
10%C20%
Намаляване на загубите в ядрото
Междулистова изолация
�2 �m
Толерантност на щамповане
Прогресивна точност на матрицата

I. Еволюция на моторните ядра: Защо сегментираните статори преобладават

В традиционното производство на двигатели статорните сърцевини са щамповани като единичен непрекъснат пръстен. Макар и механично ясни, пръстеновидните ламинации от една част ограничават достъпа до автоматичните машини за навиване. Главите за навиване на иглата трябва да маневрират през тесни отвори на прорези, ограничавайки максималния коефициент на запълване на медния прорез на 45%C55%.

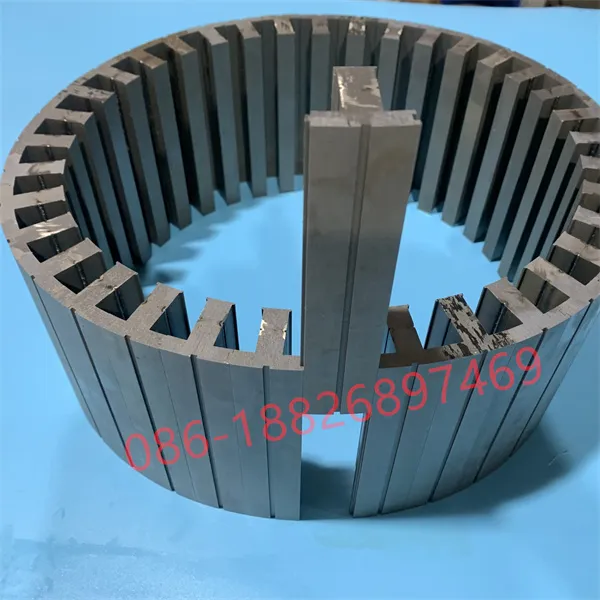

Чрез разделянето на пръстеновидната статорна геометрия на отделни модулни сегменти като еднозъбни (T-ядро), разделени зъбни хомоти или многозъбни блокове, производителите създават отворена слот архитектура. Намотките могат да бъдат предварително навити директно върху отделни зъби с помощта на високоскоростно прецизно навиване или медно вмъкване на фиби преди окончателното периферно сглобяване.

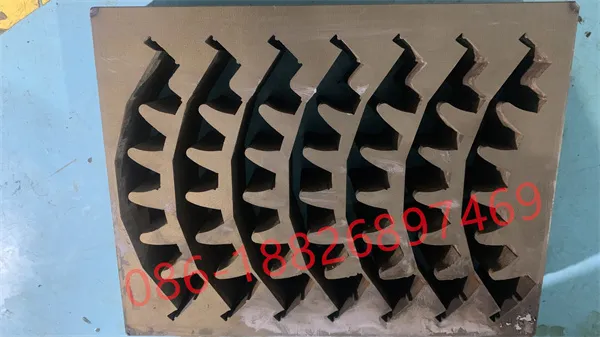

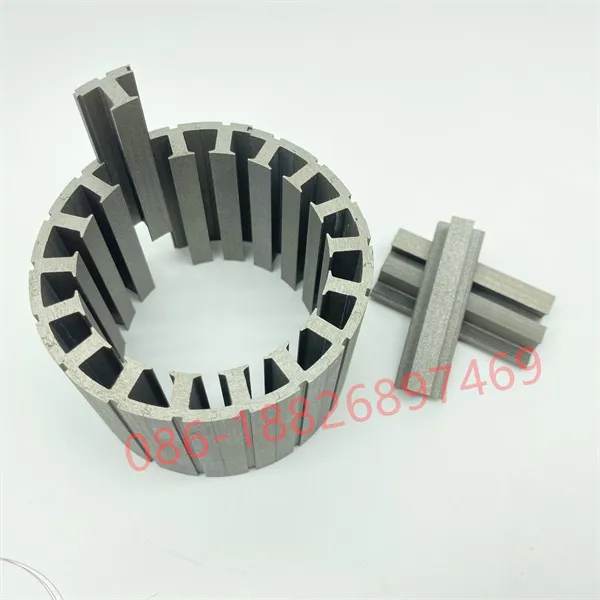

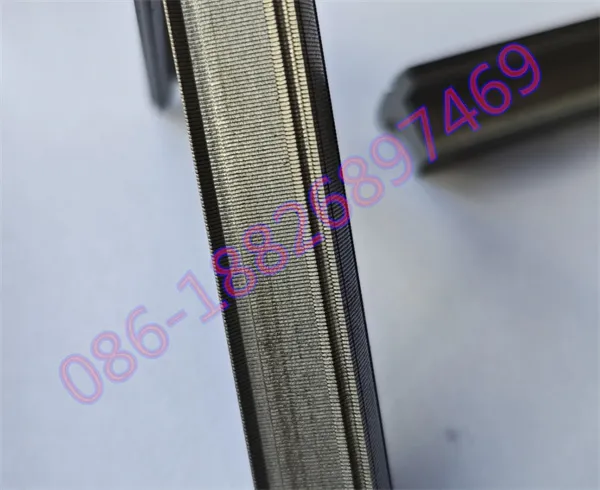

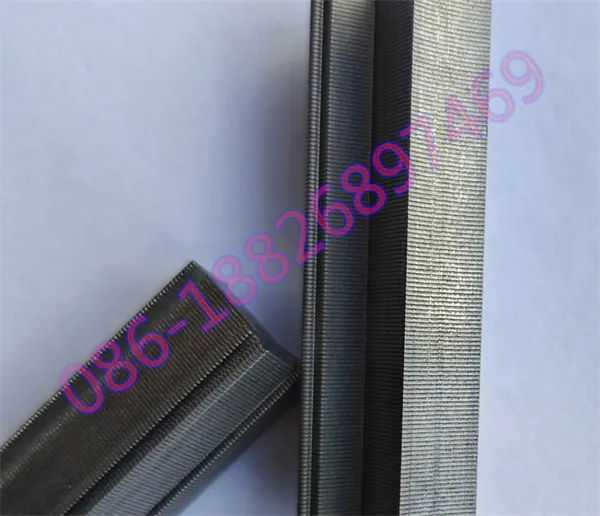

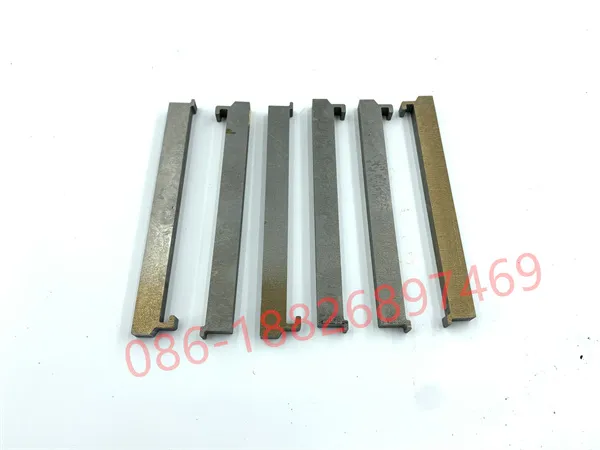

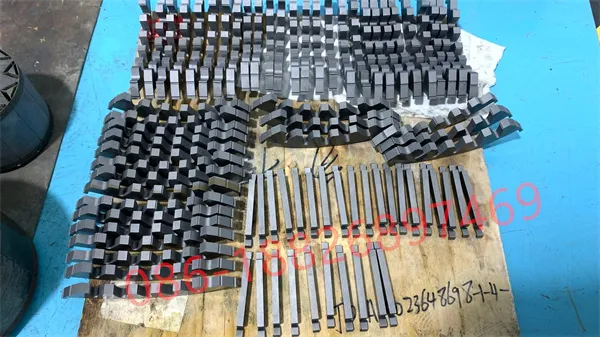

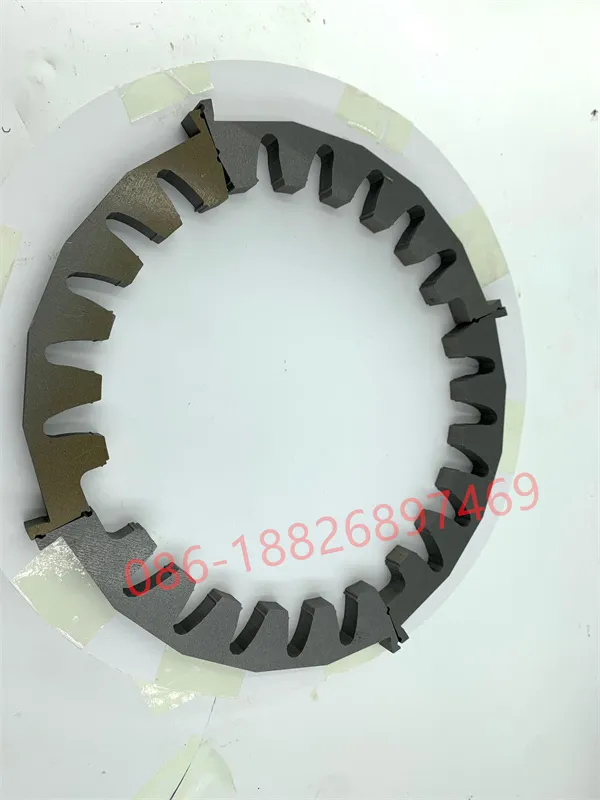

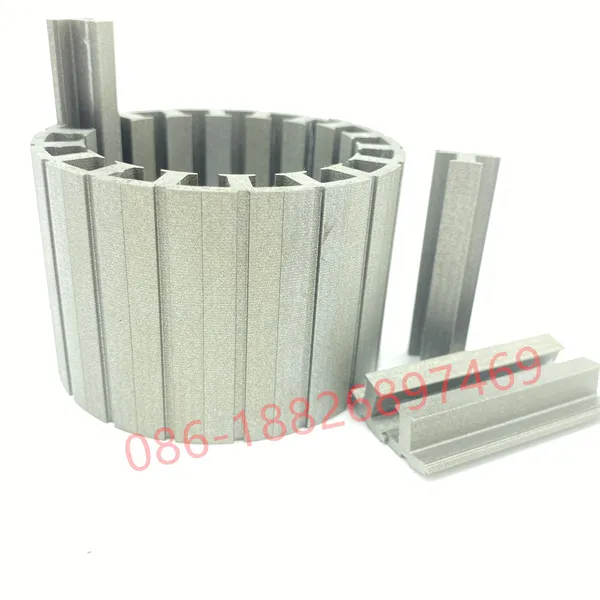

010Mm ултратънка силиконова стомана за контрол на прогресивното щамповане Карбидна матрица за прогресивно щамповане, сегментиран статор, микронна точност Слот за статор с нулево преливане, термично свързване и втвърдяване Backlack Самозалепващо се ламиниране Високочестотно намаляване на загубите в ядрото Тристепенен тест за термичен удар на кривата на динамично термично свързване 010Mm 0.15Mm Backlack Силиконова стомана Термично свързване Контрол на температурата Тест за междупластова изолационна устойчивост на целостта на покритието Т-сегмент зъб статор ламиниране концентричност контрол кръглост Висок коефициент на запълване на слота Хидравличен разширяващ се дорник, сегментиран статор, свързващ възел Управление на планарно биене на сегментиран статор с аксиален поток на палачинка Автоматизирана сегментирана статорна линия за прецизно подравняване на зъбите Vacodur 49 1J50 Мека магнитна сплав Прецизно щамповане Отгряване Vacodur 49 Мека магнитна кобалтова желязна сплав Вакуумно отгряване Ултратънка микросмазка от електротехническа стомана, прогресивна защита от износване Dfm Strip Nesting Optimization Използване на материал от силиконова стомана 010Mm зърнисто ориентирана неориентирана трансформаторна сърцевина от силициева стомана Smc мека магнитна композитна силиконова стоманена хибридна 3D сърцевина на статора 005Mm 0,15Mm Ултратънък статор на високоскоростен двигател от електротехническа стомана Полупроводникова сърцевина на медицински робот от желязо-кобалтова сплав с високо съдържание на силиций Ev Traction 800V високоволтово сегментирано статорно ядро Задвижващ механизъм за ръчна става на хуманоиден робот, микросегментирано статорно ядро Високоскоростен двигател за задвижване на дрона, ядро на статора с хлабина 010 мм Полупроводникови 12-инчови пластини Обработка на ядрото на статора с хлеб Аерокосмическа сърцевина на мотора, устойчива на висока температура Занитване с блокировка срещу лазерно заваряване срещу свързване с хлеб Сравнение на загубите в сърцевината Backlack Self Bonding Technology елиминира статорния резонанс Nvh шум Сравнение на свързване на спирално навита сърцевина на аксиален поток срещу сегментирано статорно свързване Тест за ултратънко изолационно покритие за предотвратяване на междинно късо съединение Традиционно разрушаване на магнитната верига на заваръчния шев срещу залепване с хлабина

II. Структурни типологии на сегментиран статор

Typology 1

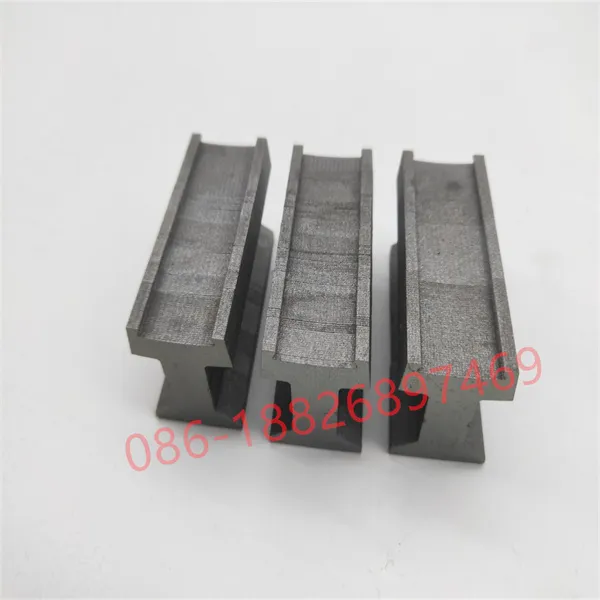

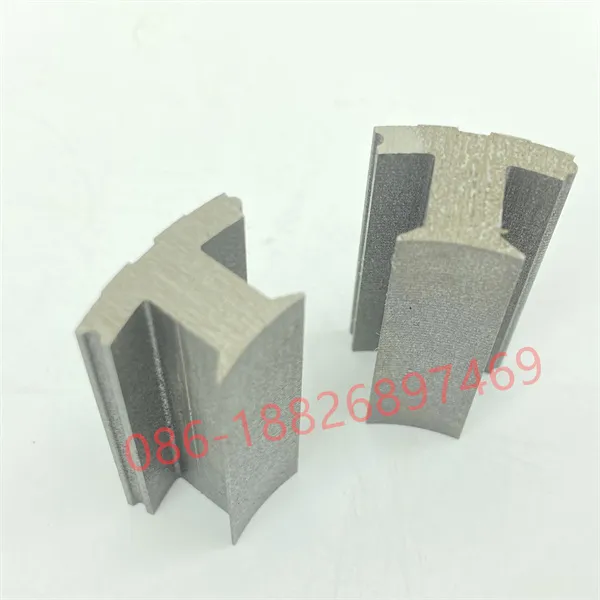

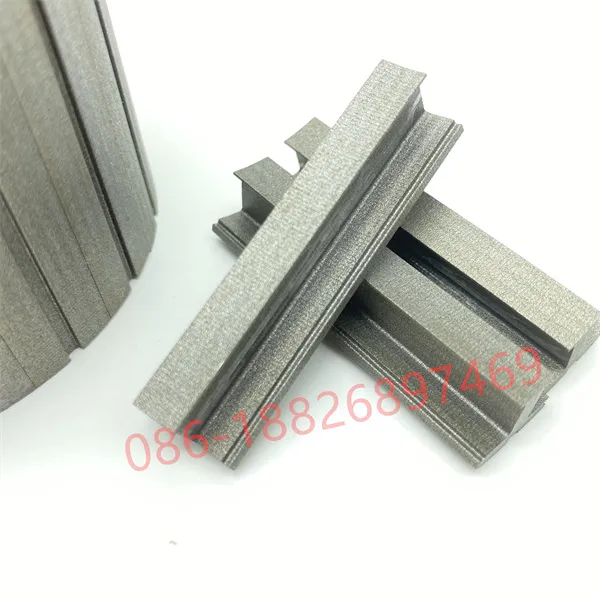

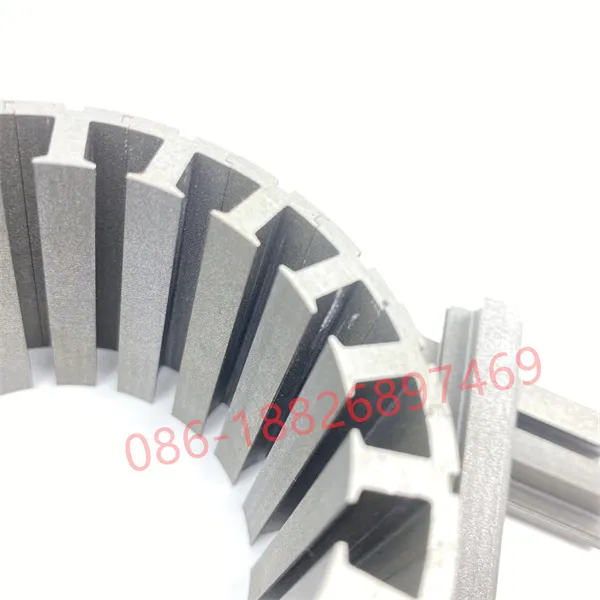

Сегмент с един зъб (T-Core)
  • Характеристики: Всеки зъб е индивидуално щампован с интегрирана връзка на хомут.
  • Електромагнитно: Напълно отворено пространство за навиване, повишаващ фактора на запълване до 88%.
  • Бизнес: Компактните размери за щамповане позволяват свръхвисока плътност на вмъкване.
  • Приложения: Хуманоидна роботика, EV тягови двигатели.
Typology 2
Разделен зъб-хокет
  • Характеристики: Зъбите и халката се произвеждат като отделни компоненти.
  • Електромагнитни: Зъбите са предварително навити и пресовани във външния пръстен на хомут.
  • Бизнес: Позволява асиметрично сдвояване на стомана (напр. 0,1 mm стоманени зъби със стандартна вилка).
  • Приложения: Високочестотни индустриални двигатели.
Typology 3

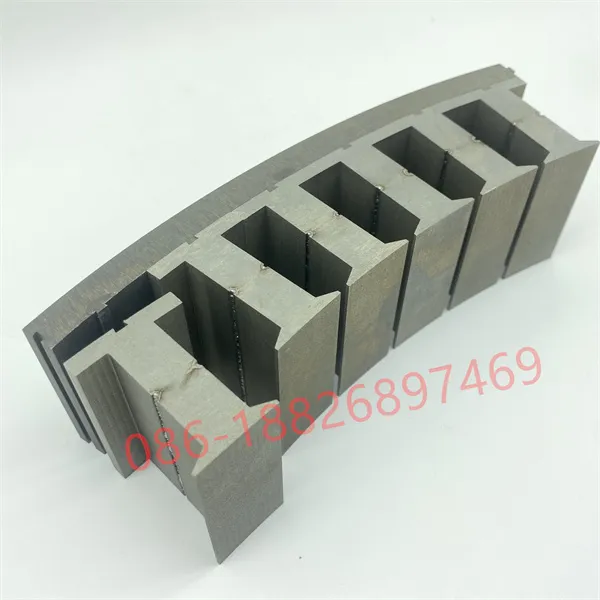

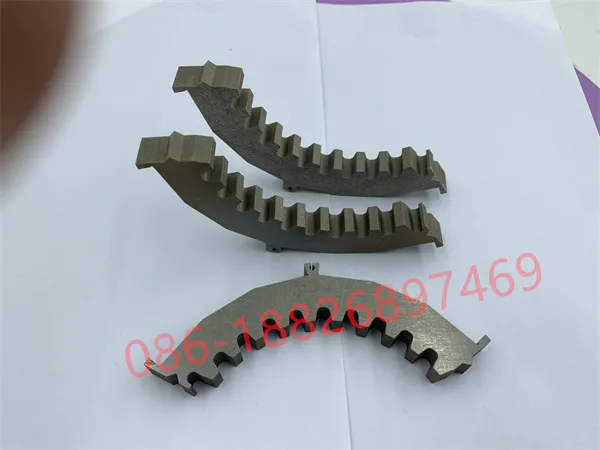

Многозъбен сегмент
  • Характеристики: Групира зъби 2C4 в един модулен сегмент.
  • Електромагнитно: Намалява общите монтажни фуги, минимизирайки нежеланието на потока.
  • Бизнес: Балансира по-високия добив на материал с по-ниски разходи за труд за сглобяване.
  • Приложения: Моментни двигатели с директно задвижване, вятърни генератори.
Метрика за ефективност Пръстенообразен статор от една част Сегментирано статорно ядро Инженерен стандарт на компанията Youyou
Коефициент на запълване на медния слот 45% C 55% 70% C 85%+ Постига до 88% чрез директно прецизно предварително навиване

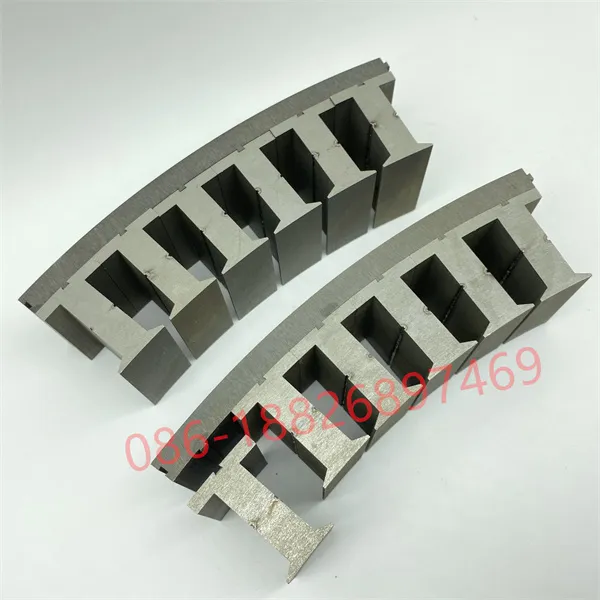

Добив на материал (оползотворяване на лентата) 40% C 50% 80% C 90% Оптимизираното вложено щамповане намалява брака с 35%
Загуба при подреждане на ламиниране Основна линия (нит/заваръчен шев) Свежда се до минимум с припокриване Свързването с обратна ламарина предотвратява вихрово късо съединение между листовете
Мащабируемост (големи диаметри) Ограничен от размера на матрицата и тонажа на пресата Модулно сглобяване Разширение с безкраен диаметър чрез стандартизирани инструменти

III. Електромагнитни загуби и инженерство на материали

За да се постигне висока плътност на мощността при високи честоти (напр. >1000 Hz при високоскоростни двигатели), загубите в сърцевината (Pcore) трябва да бъдат строго контролирани. Общата загуба в сърцевината се изразява с класическото уравнение на Бертоти:

Уравнение за загуба на сърцевина на Бертоти
Pcore = Phys + Peddy + Pexc = kh · f · Bn + ke · f2 · B2 · d2 + ka · f1.5 · B1.5

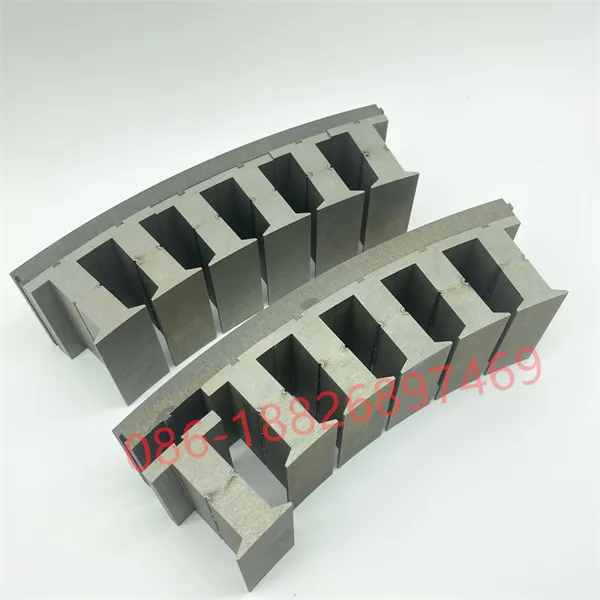

Where d is lamination thickness, f is frequency, and B is magnetic flux density. Notice that eddy current loss (Peddy) scales quadratically with lamination thickness (d2). Youyou Company specializes in processing ultrathin electrical steel grades (0.1mm, 0.15mm, 0.2mm) and soft magnetic alloys (e.g., Vacodur 49, 1J22/Permendur).

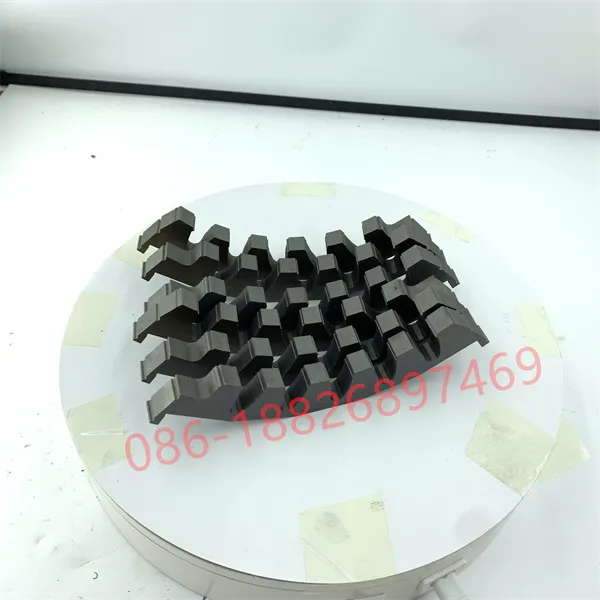

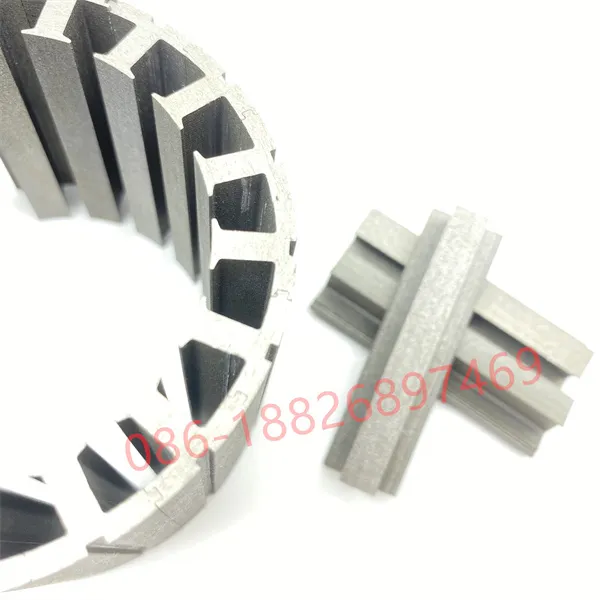

?? Ролята на Backlack (самослепването) в сегментираните ядра
Traditional interlocking dimples or laser welding along stator segment backs destroy the organic insulation coating between laminations, creating localized short-circuit paths for eddy currents.

Youyou Company's Backlack Process: We utilize silicon steel pre-coated with B-stage self-bonding epoxy. Stamped segments are stacked and heat-cured under precise pressure profiles. The resulting stack has zero rivets, zero welds, and 100% inter-sheet insulation, lowering high-frequency core loss by 10% to 20% while offering superior structural rigidity and vibration damping.

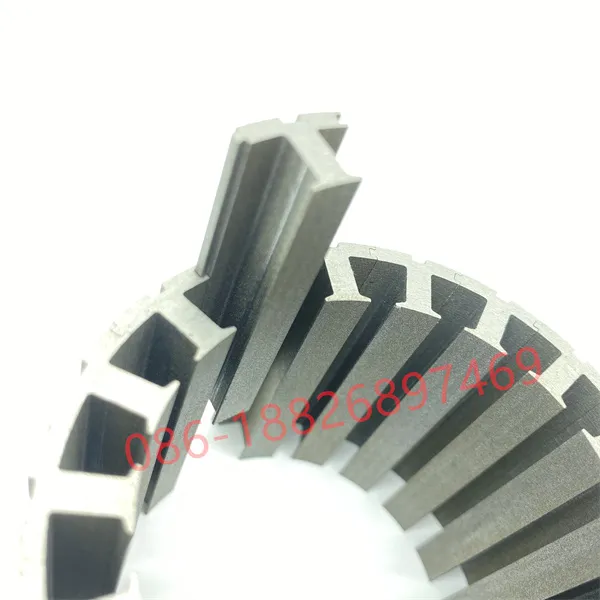

IV. Прецизна геометрия на свързване и NVH контрамерки

Основно инженерно предизвикателство в сегментираните статори е въвеждането на микроскопични въздушни междини (5C15 µm) и промяна на стъпката на зъбите, което може да предизвика магнитно нежелание и тежка NVH (шум, вибрации и грубост).

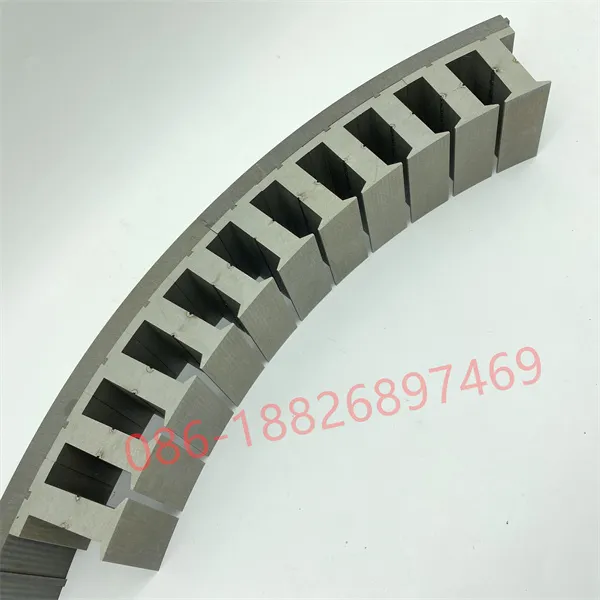

Стратегия за смекчаване 1: Разпределено подреждане на слоеве (припокриване на фугите на препокриване)

За да се елиминира магнитното нежелание, причинено от въздушните междини на фугите, ламинираните плочи се подреждат в редуваща се конфигурация на припокриване. Междината на шева на Слой 1 е изместена и покрита от непрекъснатото стоманено тяло на Слой 2, което позволява на магнитния поток плавно да „заобикаля“ празнината през съседните слоеве.

Стратегия за смекчаване 2: Субмикронно щамповане и радиално заливане

  • Прогресивни толеранси на матрицата: Допустимите отклонения на матрицата за щамповане се поддържат в рамките на ±0,002 mm (+2 μm), за да се гарантира еднаква стъпка на зъбите.
  • Термосвиваем монтаж на корпуса: Сглобените сегментирани статори са радиално компресирани вътре в корпуса на двигателя чрез термосвиваем фитинг или високотермична заливка със смола, елиминирайки съвместимостта на ставите и неутрализирайки хармониците на зъбния въртящ момент.
　　

Относно компанията Youyou

Като специализиран производител на прецизна обработка на моторни сърцевини в Китай, Youyou Company доставя най-съвременните 0,10 mmC0,20 mm ултратънки прогресивни щамповани решения и усъвършенствани решения за самозалепващо ламиниране Backlack. Ние сме специализирани в сегментирани статорни ламинирани пакети (T-сегментни зъби), проектирани да максимизират коефициентите на запълване на гнездата (до 88%) за намотки с фиби, да елиминират междуслойното късо съединение и да постигнат 10%C20% намаляване на загубите на желязо, осигурявайки максимална плътност на въртящия момент и топлинна ефективност за глобалните производители на оригинално оборудване и Tier-1 доставчици.

Независимо дали разработвате тягови двигатели за електромобили от следващо поколение, задвижващи механизми на хуманоидни роботи, задвижване на високоскоростни дронове или системи за управление на полупроводници, нашите производствени възможности от край до край ви покриват. Свържете се с нашия инженерен екип за бързо създаване на прототипи за 3C5 дни, изпитания за термично свързване на Backlack, анализ на влагане на DFM ленти и персонализирана обработка на сърцевината от мека магнитна сплав (Vacodur 49 / 1J50).

Готови сте да надстроите вашата плътност на мощността на двигателя & Ефективност на разходите?

Основни възможности: Сегментиран статор и усилвател; Т-сегментно ламиниране, 0,10 mm ултратънко електрическо стоманено щамповане, технология за самозалепване Backlack, сърцевини от кобалтово-желязна сплав, статори за навиване с фиби и бързо завъртане на DFM прототипи.

REQUEST CONSULTATION
#Segmented Stator Core #T-Segment Lamination #Backlack Self-Bonding #0.1mm Ultrathin Electrical Steel #Hairpin Winding Stator #Humanoid Robot Joint Motor
　

Контрол на качеството за ламиниране на сегментиран статор & Т-сегментни ядра

Като производител на прецизни моторни сърцевини, Youyou Company налага стриктни протоколи за контрол на качеството, за да достави меки магнитни пакети с нулеви дефекти и висока плътност на въртящия момент:

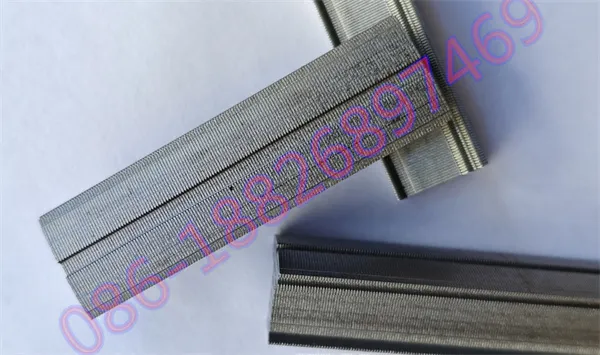

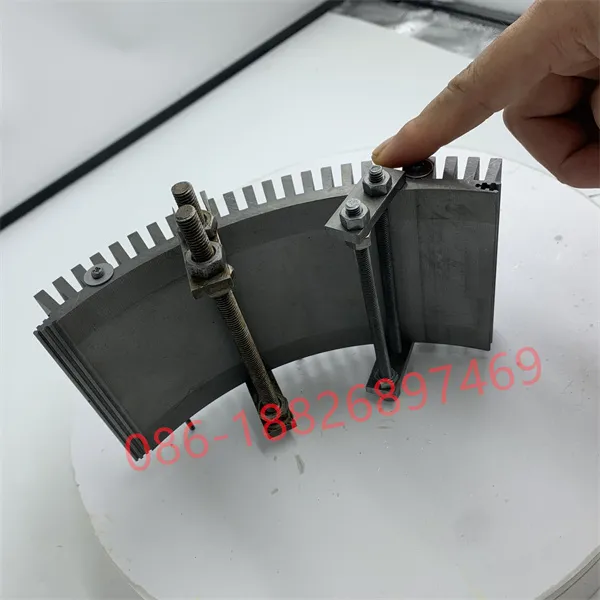

0,10 мм Материал и усилвател Проверка на хлабината: Стриктни проверки на 0,10 mmC0,20 mm електротехническа стомана и епоксидно покритие на етап B, за да се гарантира висока устойчивост на изолация и да се елиминират загубите от вихрови токове.

&plusm;2μm щамповане & Прецизност на сглобяване: прогресивните твърдосплавни матрици поддържат толерантност на щанцоване в рамките на ±0,002 mm (острие ≤5μm). Разширяващите се дорници осигуряват концентричност на сглобения статор ≤0,01 mm.

Якост на срязване на хлеб и усилвател Слотове с нулево преливане: AOI гарантира нулеви повърхностни дефекти, докато персонализираните инструменти осигуряват силно свързване (>12 MPa) и 100% чисти слотове без преливане за навиване на фиби.

AC Core Loss & Магнитно валидиране: B-H кривата и изпитването на AC загубите потвърждават 10%C20% по-ниски загуби на желязо при високи честоти в сравнение със занитени или заварени статори.

Контрол на качеството за ламиниране на сегментиран статор и ядра на Т-сегмент

ЧЗВ

Технически отговори за ламиниране на сегментиран статор, дизайн на T-сегмент, съвместимост на намотките с фиби и прецизно производство на Backlack.

Как компанията Youyou контролира неравностите и остатъчното напрежение при щамповане на ултратънка електротехническа стомана 0,10 mmC0,15 mm?

Свръхтънката силиконова стомана и кобалтово-желязните сплави изискват изключителна прецизност на хлабината. Ние използваме твърдосплавни прогресивни матрици с хлабини на срязване, поддържани в рамките на 3%C5% от дебелината на листа, поддържайки щамповани грапавини в рамките на ≤ 5 µm. За чувствителни на напрежение сплави ние осигуряваме отгряване във вакуумна защитна атмосфера след щамповане, за да възстановим напълно магнитната пропускливост.

Как постигате висока якост на свързване, като същевременно предотвратявате изстискването на епоксидна смола вътре в слотовете на статора по време на залепването с Backlack?

Ние използваме патентовани инструменти за залепване на слотове, съчетани с динамичен тристепенен профил на температура и налягане. Това гарантира висока якост на срязване от >12 MPa при RT и >6 MPa при 150 °C, като същевременно поддържа вътрешността на слотовете 100% чиста и без преливане, гарантирайки нулев риск от повреда на изолацията на проводника по време на последващо навиване.

Как гарантирате концентричност на стека в рамките на ≤0,01 mm по време на сглобяване на многосегментен статор?

Допустимите отклонения при щамповане се поддържат на ±0,002 mm с помощта на прогресивни матрици. По време на подреждането ние прилагаме припокриване на припокриване, за да отменим индивидуалните вариации на дебелината, последвано от радиално затягане с помощта на високопрецизни хидравлични разширяващи се дорници. Това гарантира сглобена концентричност на ≤ 0,01 mm и шевове на въздушна междина под 8 µm.

Какво бързо прототипиране и поддръжка на DFM може да предложи Youyou Company по време на ранната фаза на научноизследователска и развойна дейност?

Ние предлагаме бърза услуга за създаване на прототипи с доставки от 3 до 5 работни дни, като използваме тел-EDM/щамповане с прорези и специализирани приспособления Backlack без скъпи инструменти. Нашият инженерен екип също така осигурява DFM оптимизация за увеличаване на добива на ленти до 85%+, осигурявайки значително спестяване на разходи за суровини преди масово производство.

Какви стандарти за осигуряване на качеството и тестване се прилагат към доставените сегментирани статорни стекове?

Всяка производствена партида се подлага на 100% стриктна инспекция, включително проверка на размерите на CMM, изпитване на срязване на връзката и изпитване на загуба на желязо с променлив ток чрез специализирани тестери за сърцевини. Купчините също са подложени на 500 цикъла на термичен шок (-40 °C до +180 °C), за да се гарантира дългосрочна надеждност без разслояване.
