Modernin teollisuuden sydämenä moottorin staattorin ja roottorin laminointipinot sen sisäisessä rakenteessa ovat välttämättömiä avainkomponentteja. Vaikka ne ovat molemmat tärkeitä moottorin osia, rakenteessa, toiminnassa ja tuotantoprosessissa on merkittäviä eroja. Tässä artikkelissa käsitellään näitä eroja ja tutkitaan niiden tuotantoprosesseja ja sovelluksia.
Erot staattorin ja roottorin laminointipinojen välillä
1. Rakenne:
|

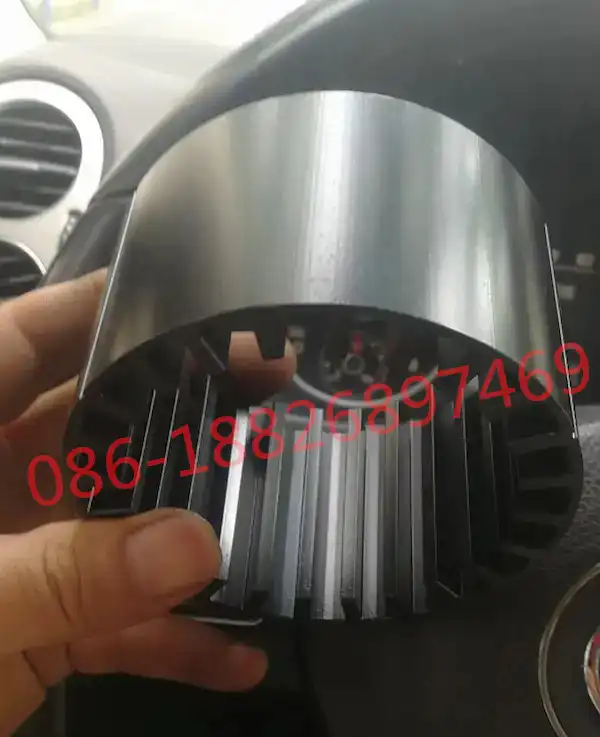

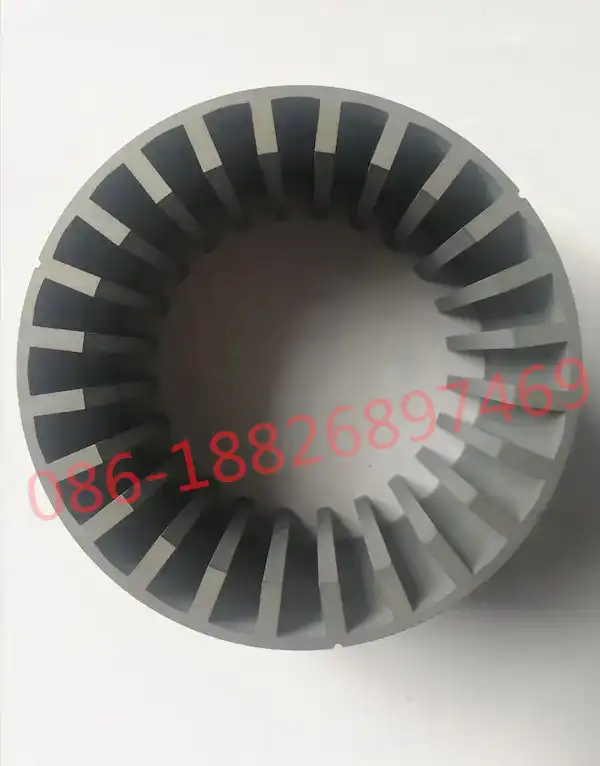

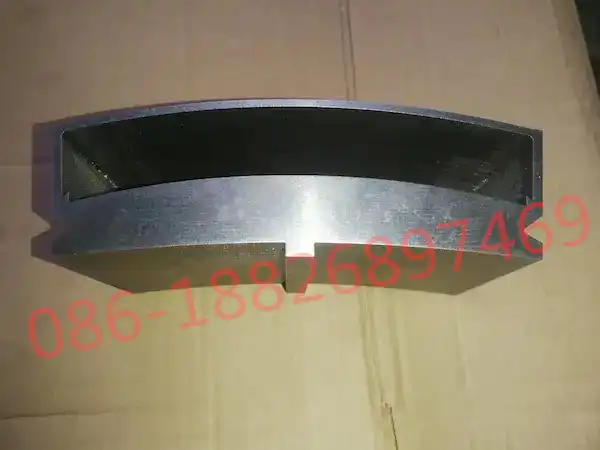

Staattorin laminointipino |
Yleensä valmistettu useista piiteräslevyistä, jotka on pinottu yhteen muodostamaan sylinterimäinen kokonaisuus. Sen sisällä on aukot käämityskelojen upottamista varten. Staattorin laminointipinon päätehtävä on tarjota vakaa magneettikenttä, jotta roottori voi pyöriä siinä. |
|---|---|
|

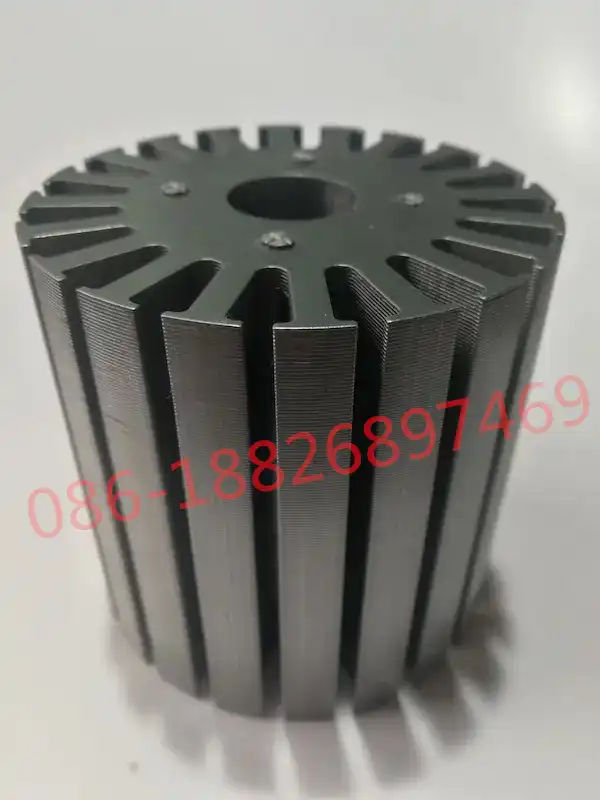

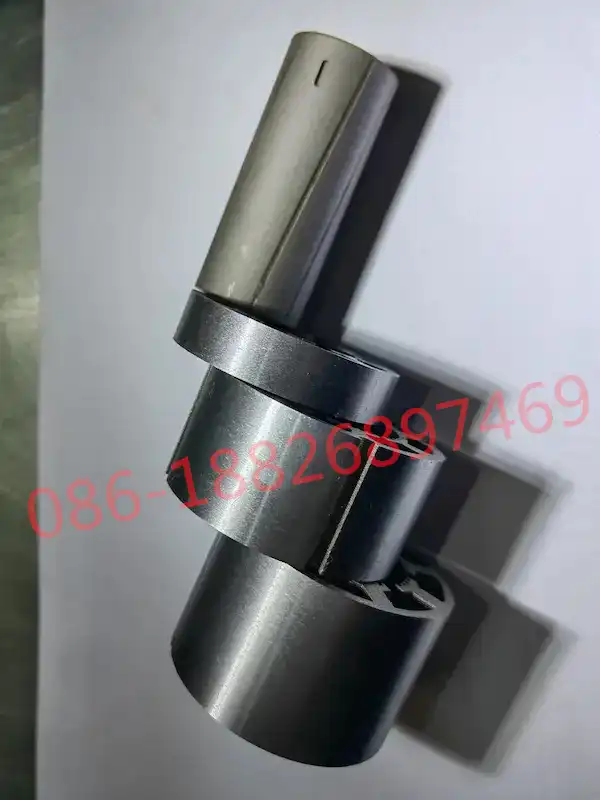

Roottorin laminointipino |
Valmistettu myös useista yhteen pinotuista piiteräslevyistä, mutta muoto ja rakenne eroavat staattorista. Roottorin laminointipino kiinnitetään yleensä pyörivään akseliin pyörivän kokonaisuuden muodostamiseksi. Sen pinnalla on magneettisia teräsrakoja kestomagneettien tai virityskäämien sijoittamista varten. |
2. Toiminto:
|
Staattorin laminointipino |
Päävastuussa magneettikentän luomisesta ja kytketty virtalähteeseen käämikelojen kautta sähköenergian muuntamiseksi mekaaniseksi energiaksi. |
|---|---|
|
Roottorin laminointipino |
Roottorin laminointipino: Pyörii staattorin synnyttämässä magneettikentässä, jolloin se muuntaa sähköenergiaa ja mekaanista energiaa. |
Tuotantoprosessi
1. Staattorin laminoinnin tuotantoprosessi:
|
|
Valitse sopivat piiteräslevymateriaalit varmistaaksesi, että niillä on erinomaiset magneettiset ominaisuudet ja magneettinen johtavuus. |
|---|---|
|
|
Käytä tarkkuuskäsittelytekniikoita, kuten laserleikkausta tai leimaamista piiteräslevyjen leikkaamiseen ennalta määrättyyn muotoon. |
|
|
Eristä leikatut piiteräslevyt oikosulkujen välttämiseksi käämikelojen välillä. |
|
|
Pinoa käsitellyt piiteräslevyt yhteen muodostamaan kiinteä sylinteri. |
|
|
Aseta pinottu staattorisydän uraan ja upota käämityskelat siihen. |
2. Roottorilaminoinnin tuotantoprosessi:
|
|
Valitse myös sopivat piiteräslevymateriaalit. |
|---|---|
|
|
Käytä laserleikkausta tai leimaamista piiteräslevyjen leikkaamiseen roottoria vastaavaan muotoon. |
|
|
Eristä piiteräslevyt parantaaksesi roottorin yleistä suorituskykyä. |
|
|
Pinoa ja kiinnitä käsitellyt piiteräslevyt akselille. |
|
|
Avaa magneettiset teräsurat roottorin sydämen pinnalla ja aseta niihin kestomagneetit tai virityskäämit. |
Staattorin ja roottoripinon rooli moottorissa
Staattorin ja roottoripinon rooli moottorissa on ratkaiseva moottorin yleisen toiminnan kannalta. Staattoripinon päätehtävä on luoda magneettikenttä. Laminoidun rakenteensa ansiosta staattoripino minimoi tehohäviöt ja vähentää tärinää ja melua, mikä auttaa parantamaan moottorin tehokkuutta ja toimintaa.
Roottoripino puolestaan vastaa staattorin kehittämään magneettikenttään tuottaakseen tarvittavan mekaanisen pyörimisen sähkön tuottamiseksi. Ilman kunnolla toimivaa roottoria moottori ei tuota sähköä ja tulee siten hyödyttömäksi.
Staattori- ja roottoripinon perustoimintaperiaate on pyörivän liikkeen aikaansaaminen. Kun moottoriin kohdistetaan sähköenergiaa, se luo staattoripinoon magneettikentän, joka saa roottorin pyörimään. Tämä toiminta synnyttää mekaanisen voiman, joka tuottaa energiaa liikkeen tai pyörimisen muodossa.
Yleiset sovellukset staattori- ja roottorilaminointipinoille
Sähkömoottoreita käytetään monissa sovelluksissa, ja laminoidut ytimet ovat välttämättömiä. Joitakin yleisiä sovelluksia ovat:
Teollisuuden laitteet ja koneet
LVI-järjestelmät
Sähköajoneuvot
Sähkötyökalut
Keittiölaitteet
Sähkömoottorit ovat avainasemassa myös uusiutuvan energian järjestelmissä, kuten tuuliturbiineissa, joissa roottorilaminaatit ovat välttämättömiä tuulienergian muuntamisessa sähköksi.
Valmiutemme staattori- ja roottoripinojen laminointiin
Voimme suunnitella ja valmistaa valikoiman korkealaatuisia staattori- ja roottorilaminointipinoja sähkömoottoreihin, mukaan lukien meistot, muotin suunnittelu ja valmistus sekä pinoaminen. Varmistamme, että jokainen valmistamamme komponentti valmistetaan korkeimpien standardien mukaisesti ja täyttää asiakkaidemme tarkat vaatimukset.
Moottorikomponenttien asiantuntemuksemme avulla voimme tarjota räätälöityjä ratkaisuja, jotka vastaavat asiakkaidemme ainutlaatuisia tarpeita ja varmistavat, että heidän moottorinsa toimivat tehokkaasti. Tarvitsetpa suuria määriä tuotantoa tai räätälöityjä komponentteja, meillä on kokemus ja valmiudet täyttää kaikki tarpeesi.
Leimaamisesta eristykseen, liimaukseen, kokoonpanoon ja laatutestaukseen tarjoamme virtaviivaisen toimitusketjun ja lyhyet toimitusajat moottorien laminointiprototyypeille ja massatuotantoon.
Johtopäätös
Yhteenvetona voidaan todeta, että moottorin staattori ja roottorin laminointipinot ovat kaksi kriittistä komponenttia sähkömoottoreiden toiminnalle.
Vaikka niiden suhteelliset rakenteet ja materiaalit voivat vaihdella, niiden rooli magneettikenttien ja pyörimisvoimien synnyttämisessä koneiden ja laitteiden käyttämiseksi on elintärkeää teolliselle toiminnalle.
Kahden laminoidun komponentin erojen ja niiden ainutlaatuisten roolien ymmärtäminen on välttämätöntä sähkömoottoreiden oikean valinnan ja huollon kannalta.
UKK
Mitä ovat laminointipinot ja miten ne valmistetaan?
Laminointipinoja käytetään usein staattorina tai roottorina generaattoreissa tai moottoreissa. Niitä voidaan käyttää myös laminoituina hylsyinä. Laminointipinot valmistetaan usein nikkeli-rauta- tai koboltti-rautamateriaaleista kustannusten ja kulutuskestävyyden optimoimiseksi. Sekä nikkeli- että kobolttipohjaiset materiaalit sopivat ihanteellisesti laminointipinoihin, koska ne toimivat hyvin kriittisissä ja raskaissa sovelluksissa, kuten auto-, ilmailu- ja armeijassa.
Kun seos on päätetty, laminoinnit leikataan laserilla, uritetaan tai lävistetään tilavuuden mukaan tarkkuuden varmistamiseksi. Pinoamiskiinnikettä käytetään laminointien kiinnittämiseen, jotka pinotaan sitten oikealle korkeudelle toleranssilla /-1 kerros. Tarkkuusmittatapit kohdistavat jokaisen pinon jopa /- 0,02 mm:n tarkkuudella. Kun laminaatit on asetettu pinoamistelineeseen, ne voidaan hitsata, niittaa tai liimata yhteen sovelluksesta riippuen.
Mitä hyötyä laminointipinon käytöstä on?
Koboltti- ja nikkelirauta-, piiteräsmateriaaliemme laminaatit voivat olla jopa 0,05 mm ohuita. Tämä mitta on tärkeä, koska ohuemmilla kerroksilla on parempi vastustuskyky pyörrevirtahäviöille. Ilman laminointipinoa pyörrevirrat voivat tuottaa paljon lämpöä, mikä johtaa huonoon suorituskykyyn ja mahdolliseen moottorivikaan.
Youyou Company varmistaa tiukan laadunvalvonnan raaka-aineista käyttövalmiisiin laminointeihin. Laminointipinomme ovat olennainen osa ilmailun, puolustusajoneuvojen, lääketieteellisten laitteiden, navigointijärjestelmien ja muiden generaattoreiden komponentteja. Autamme sinua räätälöimään laminointipinot sovelluksesi edellyttämien materiaalien tai rajoitusten mukaan. Voimme myös tehdä prototyyppejä hyväksyntääsi varten ennen projektisi massatuotantoa. Lisäksi tarjoamme erilaisia käsittelyvaihtoehtoja hiontaosastomme kautta.
Mitä yleisiä materiaaleja käytetään moottorin ytimen laminointipinoissa?
Mitä tulee moottorisydänlaminointiin, sähköteräs on yleisin käytetty materiaali. Tämä johtuu siitä, että sähköteräksellä on monia magneettisia ominaisuuksia, jotka tekevät siitä ihanteellisen moottorin laminointiin.
Näitä ominaisuuksia ovat korkea läpäisevyys, alhainen koersitiivisuus ja korkea saturaatiovuon tiheys.
Muita materiaaleja, joita voidaan käyttää moottorisydämien laminoinnissa, ovat nikkeliseos ja kobolttiseos.
