בעידן המתקדם במהירות של חשמול, ניידות ובינה מלאכותית מגולמת, יישומים תובעניים - החל מכלי רכב חשמליים יעילים במיוחד ומטוסי eVTOL צפופי הספק ועד מפרקי רובוטים דמויי אדם מדויקים - דורשים רמות חסרות תקדים של צפיפות הספק וביצועי NVH (רעש, ויברציה וקשיחות).

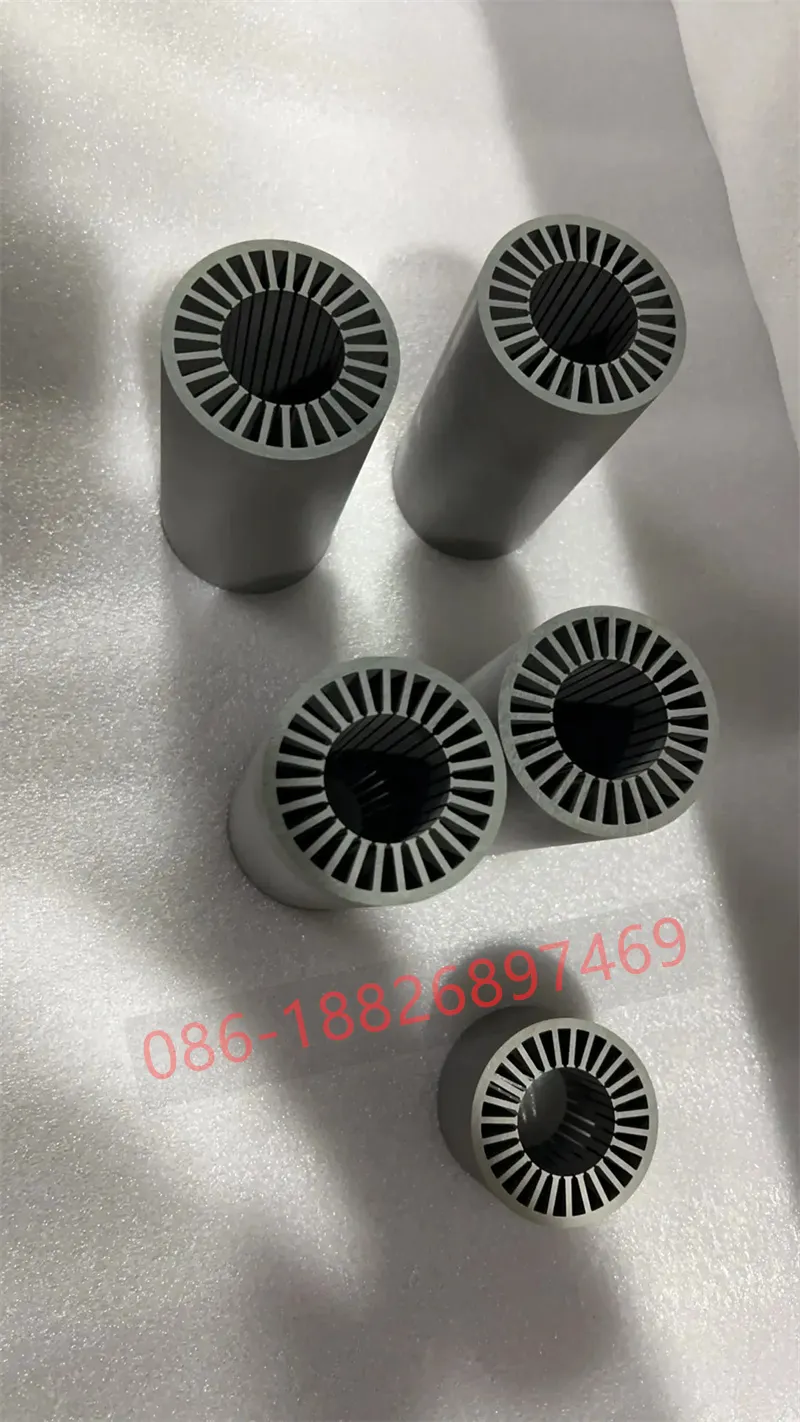

בלב המרת האנרגיה האלקטרומגנטית, ליבת הסטטור מרובת החריצים בעלת מגנט קבוע (PMSM) התפתחה כסטנדרט המכריע להנעות חשמליות בעלות ביצועים גבוהים.
כיצרנית בהתאמה אישית המתמחה בעיבוד שבבי סטטור ורוטר למנועים, חברת Youyou מציגה סקירה מעמיקה של היתרונות ההנדסיים, נופי היישומים ופריצות הדרך בייצור העומדים מאחורי ליבות סטטור PMSM מרובות חריצים מנקודת מבט של DFM (תכנון לייצור) וייצור מדויק.
1. תובנות ייצור: מדוע צפיפות הספק גבוהה דורשת עיצובים מרובי חריצים
במכלולי הטבעה ולמינציה של ליבות מנוע, תצורות מרובות חריצים (למשל, 24 חריצים, 36 חריצים או יותר) מציגות סבילות ייצור הדוקות יותר, אך הן משחררות שיפורי ביצועים דרמטיים:
פעולה חלקה ו-NVH נמוך במיוחד
ספירת חריצים גבוהה יותר מחליקה את פיזור צפיפות השטף במרווח האוויר, ומדכאת באופן משמעותי את מומנט הקוגינג ואת אדוות המומנט. על ידי שמירה על סבילות רוחב השיניים לרמות מיקרון במהלך הייצור, אנו עוזרים ללקוחות למזער רעידות מכניות ורעש אקוסטי.
פיתולי קצה קומפקטיים ומקדם מילוי גבוה
סטטורים מרובי חריצים כוללים שיניים צרות יותר ופתחי חריצים קומפקטיים. בשילוב עם פיתולי Hairpin או פיתולי מרוכזים בצפיפות גבוהה, הם מקצרים את התלייה של קצה הפיתול של הליפוף, ומפחיתים ישירות את הפסדי הנחושת (הפסדי I^2R$).
נתיבי חום קצרים יותר ובקרה
שיניים דקות יותר וחריצים המפוזרים באופן שווה מקצרים את נתיב הולכת החום משיני הליבה אל מעטפת הקירור החיצונית או תעלת השמן. שמירה על בידוד בין-למינציה גבוה מבטיחה תפוקה יציבה ורציפה.
2. מדד בתעשייה: חיבור עצמי/ריתוך לעומת חיבור עצמי בתוך התבנית (Backlack)
כדי לנצל באופן מלא את הפוטנציאל של ארכיטקטורות מרובות חריצים מבלי לפגוע בביצועים המגנטיים, שיטות ערימה קונבנציונליות (כגון מסמרות משתלבות מכניות, ריתוך בלייזר או פיני קליאט) מגיעות לגבולותיהן הפיזיים. טכנולוגיית Backlack / In-Mold Self-Bonding של חברת Youyou מספקת אלטרנטיבה טרנספורמטיבית:
| פרמטר מפתח | חיבור/ריתוך קונבנציונלי | ליבה בעלת הדבקה עצמית (Backlack) בתבנית | תועלת הנדסית ישירה |
|---|---|---|---|
| גורם אריזה | 93% – 95% | ≥ 98% | נפח חומר מגנטי פעיל גבוה יותר באותו גודל מסגרת, ממקסם את צפיפות המומנט. |
| בידוד בין-למינציה | ציפוי פגום במסמרות/ריתוכים | בידוד בין-למינציה שלם ב-100% | מפחית באופן דרמטי את הפסדי זרמי המערבולת בתדר גבוה, ומפחית את העלייה התרמית. |
| השפעה מכנית על מאמץ | מתח מקומי גבוה סביב שקעי מסמרות | אפס נזק מכני למאמץ | צפיפות שטף אחידה, מבטלת לחלוטין קפיצות מומנט גלגל השיניים הנגרמות על ידי מסמרות. |
| טיפול בלמינציה דקה | יריעות בעובי 0.10 מ"מ / 0.15 מ"מ מתעוותות בקלות | אידיאלי לפלדת סיליקון דקה במיוחד של 0.10 מ"מ | מאפשר ייצור בנפח גבוה עבור מנועים בתדר גבוה. |
3. תחומי יישום מרכזיים
הודות לצפיפות המומנט הגבוהה שלהן, ליעילות התרמית ולמבנה הקומפקטי שלהן, ליבות סטטור PMSM מרובות חריצים המיוצרות על ידי חברת Youyou נפרסות באופן נרחב ב:
-
✓
מפרקי רובוטים דמויי אדם ושיתוף פעולה: משמש כסטטור ליבה עבור מנועים ללא מסגרת בשילוב עם מפחיתים הרמוניים כדי להשיג יחסי מומנט למשקל גבוהים.
-
✓
מערכות אחיזה ועזר לרכב חשמלי: מנועי הנעה ראשיים מקוררי שמן/מקוררי מים צפופי כוח, הנעות היגוי EPS ומשאבות מים אלקטרוניות.
-
✓
eVTOL ורחפנים תעשייתיים: הנעות בעלות אמינות גבוהה הדורשת יחס כוח-משקל קיצוניים.
-
✓
מנועי CNC מדויקים והנעה ישירה (DD): מערכות הנעה ישירה ללא הילוכים בעלות קשיחות גבוהה לאוטומציה תעשייתית.
4. יכולות ייצור ואבטחת איכות בחברת Youyou

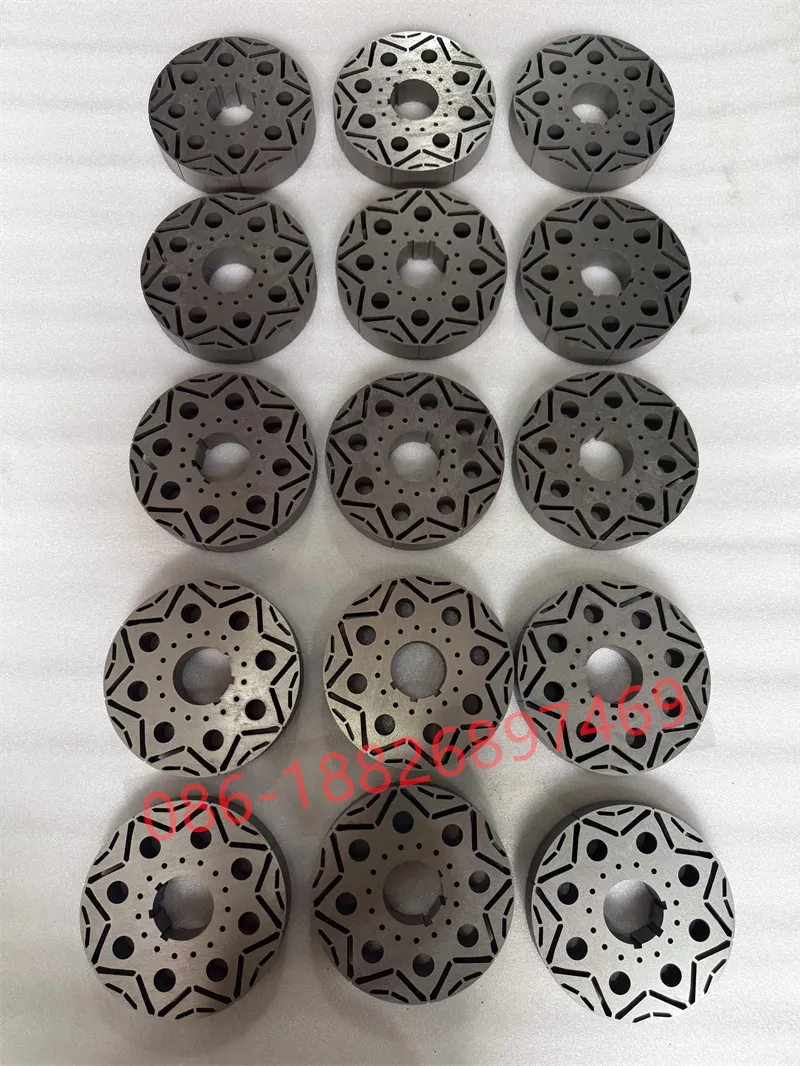

פלדה חשמלית דקה במיוחד וסגסוגות מגנטיות רכות מיוחדות

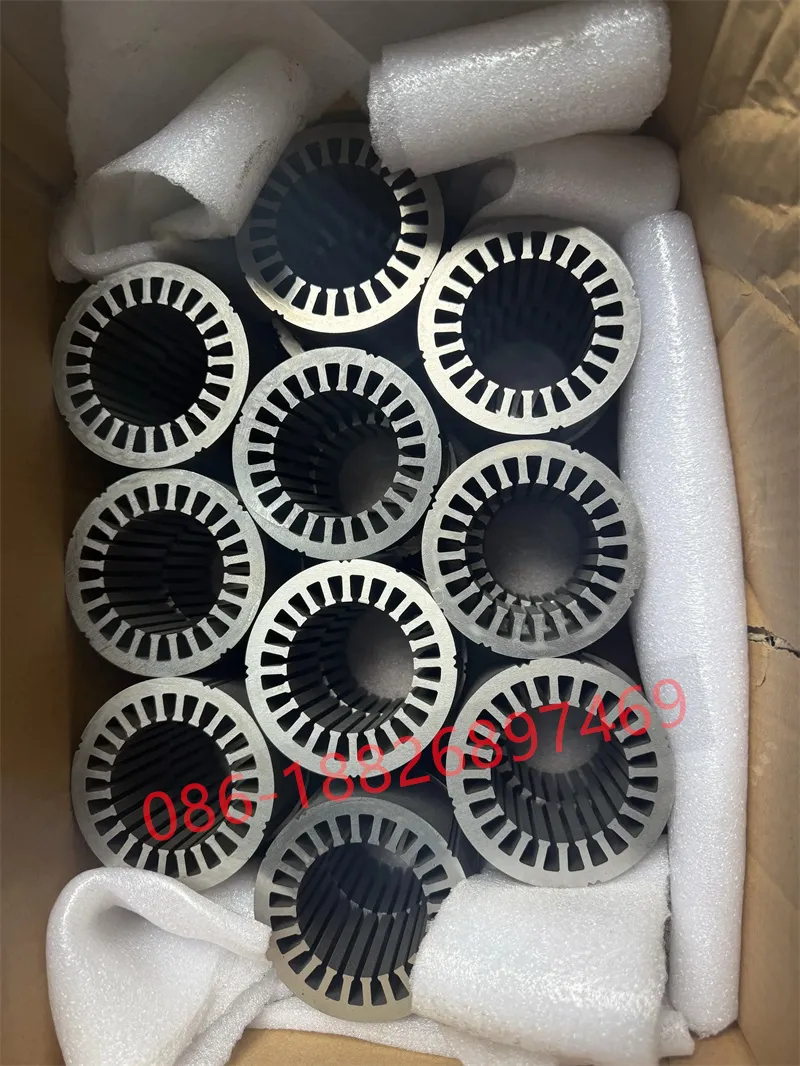

- הטבעה דקה במיוחד של פלדה: עיבוד יריעות פלדה חשמליות דקות במיוחד בעובי 0.05 מ"מ עד 0.35 מ"מ (כולל JFE 10JNEX900, 10JNHF600 וכו') באמצעות תבניות מתקדמות בדיוק גבוה ו-EDM תיל בעל מאמץ נמוך, תוך דיכוי אובדן ליבה בתדירות גבוהה.
- סגסוגות מתקדמות: יצירת אב טיפוס מקצועית וייצור בנפח נמוך באמצעות סגסוגות קובלט-ברזל (VACODUR® 49, 1J22) וסגסוגות ניקל-ברזל (1J50, פרמאלוי 50) כדי לדחוף את גבולות הרוויה המגנטית.
תהליך הדבקה בתבנית ללא מסמרות (Backlack) וריפוי
- שימוש במחזור תרמי אוטומטי בלולאה סגורה ובקרת לחץ דינמית רב-שלבית להשגת קישור צולב תלת-ממדי של פולימרים בתוך התבנית.
- חוזק גזירה גבוה: רשת הפולימרים המקושרים צולבת משיגה חוזק גזירה בין-למינציות של ≥12 MPa, ומאחדת מאות למינציות דקות במיוחד למבנה מוצק.
קואקסיאליות וסבילות חריצים ברמת מיקרון
- הטבעה מתקדמת מדויקת ועיבוד חוטים איטי שומרות על גובה בורר הלמינציה ≤ 0.005 מ"מ
- שליטה קפדנית על קונצנטריות הקוטר הפנימי/חיצוני וסבילות חריצי השיניים מבטיחה מרווח אוויר אחיד לאחר ההרכבה ליעילות מומנט שיא.
אודות חברת Youyou
כיצרנית מיוחדת של למינציה של ליבות מנוע, חברת Youyou מספקת פתרונות מדויקים לסטטורים ורוטורים, המתוכננים לחסל צווארי בקבוק של אדוות מומנט, צווארי בקבוק תרמיים וצווארי בקבוק NVH (Network Heat Vacuum Vacuum) בהנעות PMSM מרובות חריצים בצפיפות הספק גבוהה, מנועים ללא מסגרת, מפעילי מפרקים רובוטיים דמויי אדם ומערכות הנעה חשמליות. על ידי שילוב הטבעה מדויקת במיוחד של פלדת סיליקון דקה במיוחד בעובי 0.05 מ"מ-0.35 מ"מ עם יצירת אב טיפוס של ליבת מנוע EDM בעלת מאמץ נמוך וטכנולוגיית סטטור בעל הדבקה עצמית בתבנית Backlack, אנו מעצימים מהנדסי מערכות הנעה גלובליות להשיג מילוי חריצים מקסימלי, נתיבים מגנטיים ללא מאמץ ותפוקת מומנט רציפה מעולה.
מוכנים לשדרג את ליבת הסטטור מרובת החריצים PMSM שלכם עם חיבור Backlack?
שלחו את מפרטי תכנון המנוע או שרטוטי הלמינציה שלכם לצורך הערכה מקיפה של היתכנות DFM, ייעוץ בנושא הדבקת Backlack, או יצירת אב טיפוס מהירה (זמן אספקה של 5-7 ימים באמצעות Low-Stress Wire EDM).
