전기화, 이동성, 그리고 인공지능(AI)이 급속도로 발전하는 오늘날, 고효율 전기차와 고출력 전기수직이착륙기(eVTOL)부터 고정밀 휴머노이드 로봇 관절에 이르기까지 까다로운 응용 분야에서는 전례 없는 수준의 고출력 밀도와 NVH(소음, 진동, 불쾌감) 성능이 요구됩니다.
전자기 에너지 변환의 핵심인 다중 슬롯 영구 자석 동기 모터(PMSM) 고정자 코어는 고성능 전기 구동 장치의 확실한 표준으로 자리 잡았습니다.

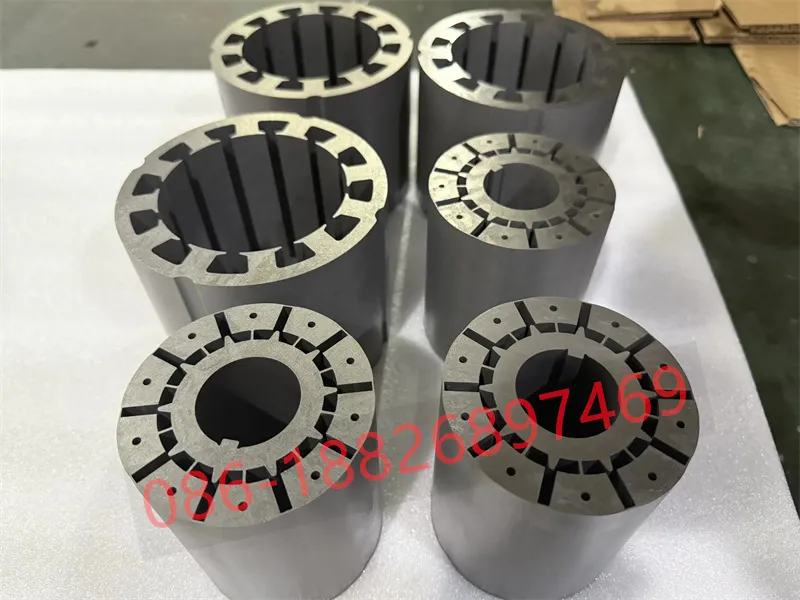

모터 고정자 및 회전자 적층판 전문 맞춤 제조업체인 유유 컴퍼니(Youyou Company)는 제조 용이성 설계(DFM) 및 정밀 생산 관점에서 다중 슬롯 PMSM 고정자 코어의 엔지니어링 이점, 적용 분야 및 제조 혁신에 대한 심층 분석을 제공합니다.

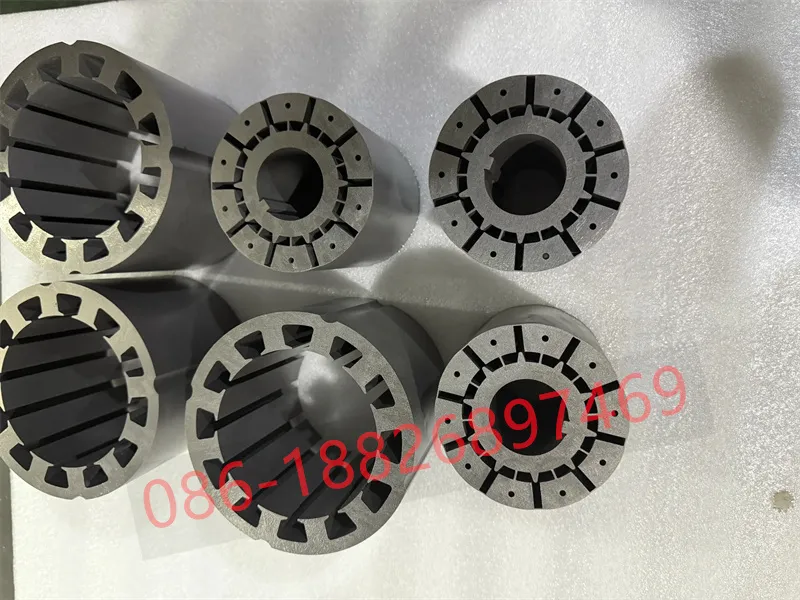

1. 제조 관련 통찰: 고출력 밀도를 위해 멀티슬롯 설계가 필요한 이유
모터 코어 스탬핑 및 적층 조립에서 다중 슬롯 구성(예: 24슬롯, 36슬롯 이상)은 제조 공차를 더욱 엄격하게 만들지만, 성능을 획기적으로 향상시킬 수 있습니다.

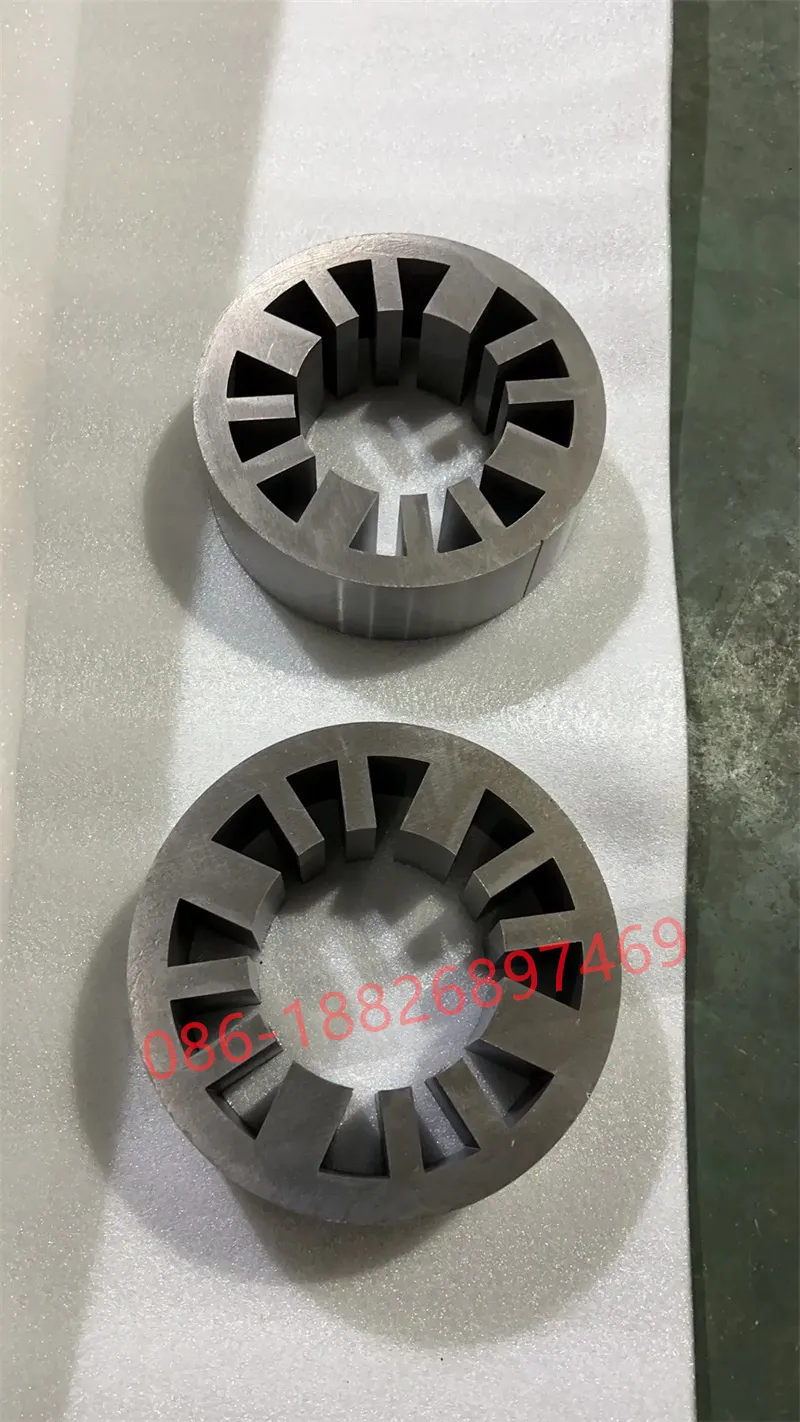

원활한 작동 및 초저소음·진동(NVH)
슬롯 수가 많을수록 공극 자속 밀도 분포가 균일해져 코깅 토크와 토크 리플이 크게 억제됩니다. 또한 생산 과정에서 치폭 공차를 마이크론 수준으로 유지함으로써 고객의 기계적 진동과 소음을 최소화할 수 있도록 지원합니다.
컴팩트한 엔드 와인딩 및 높은 충진율
다중 슬롯 고정자는 더 좁은 톱니와 컴팩트한 슬롯 개구부를 특징으로 합니다. 헤어핀 권선 또는 고밀도 집중 권선과 결합하면 권선 끝단 돌출부를 줄여 구리 손실($I^2R$ 손실)을 직접적으로 감소시킵니다.
열 경로 단축 및 제어
얇은 톱니와 고르게 분포된 슬롯은 코어 톱니에서 외부 냉각 재킷 또는 오일 채널로의 열전도 경로를 단축합니다. 높은 층간 절연성을 유지함으로써 안정적이고 지속적인 출력을 보장합니다.

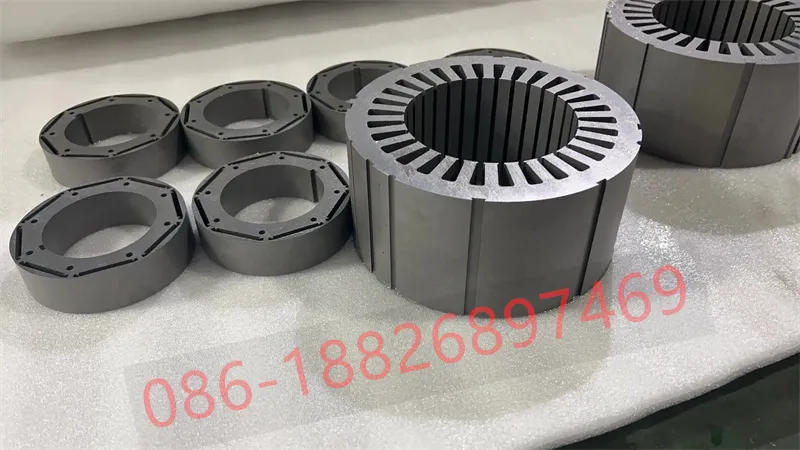

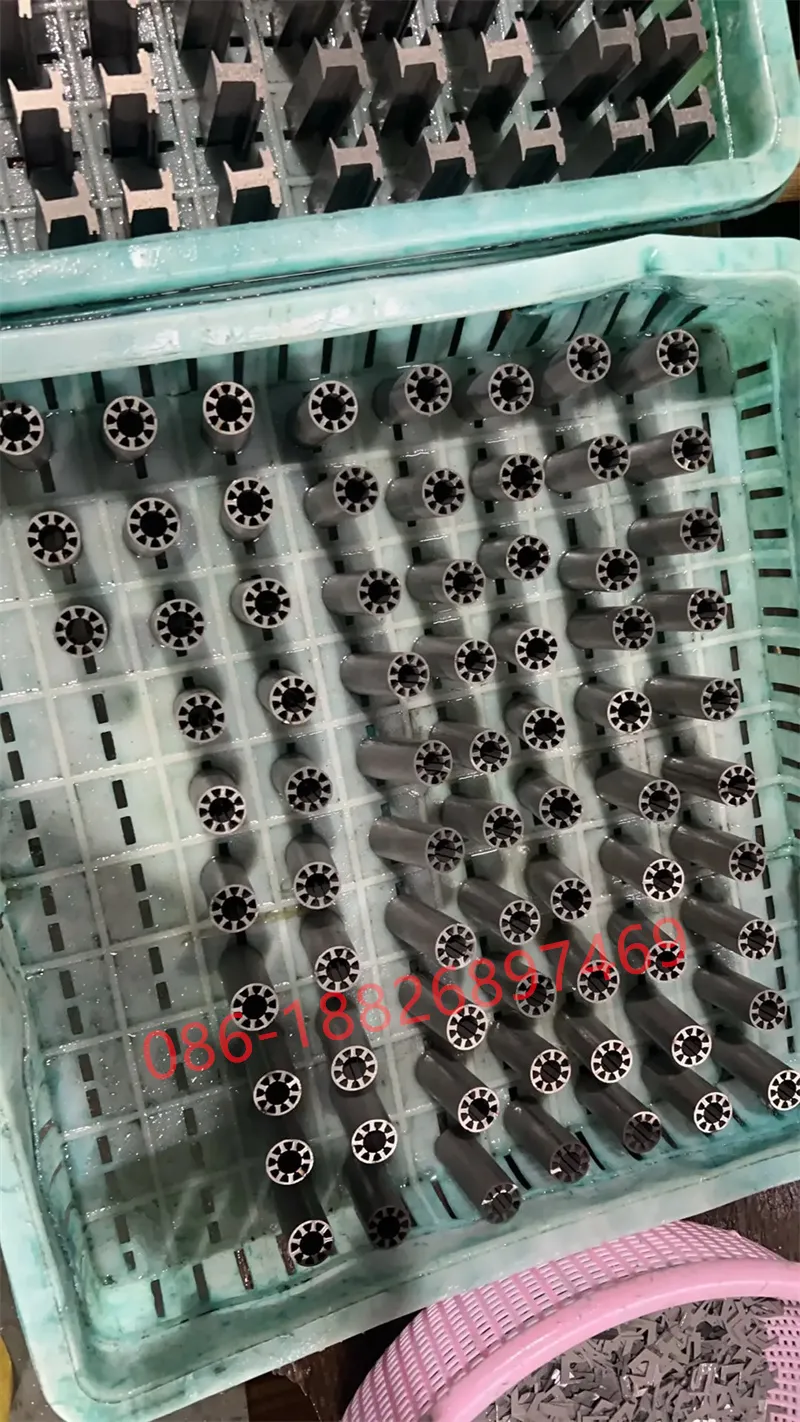

2. 산업 벤치마크: 인터록/용접 방식 vs. 금형 내 자체 접착(백랙) 방식
자기 성능 저하 없이 멀티슬롯 구조의 잠재력을 최대한 활용하기 위해 기존의 적층 방식(기계식 리벳, 레이저 용접, 클리트 핀 등)은 물리적 한계에 도달하고 있습니다. 유유 컴퍼니의 백랙/인몰드 셀프 본딩 기술은 이러한 문제에 대한 획기적인 대안을 제시합니다.
| 주요 매개변수 | 기존 방식의 맞물림/용접 | 인몰드 셀프 본딩(백랙) 코어 | 직접적인 엔지니어링 혜택 |
|---|---|---|---|
| 포장 요소 | 93% – 95% | ≥ 98% | 동일한 프레임 크기에서 활성 자성 물질의 부피를 늘려 토크 밀도를 극대화했습니다. |
| 층간 절연 | 리벳/용접 부위에서 코팅이 손상됨 | 100% 손상되지 않은 층간 절연체 | 고주파 와전류 손실을 획기적으로 줄여 열 상승을 낮춥니다. |
| 기계적 응력의 영향 | 리벳 함몰부 주변의 국부적인 고응력 | 기계적 스트레스 손상 없음 | 균일한 자속 밀도로 리벳으로 인한 코깅 토크 스파이크를 완전히 제거합니다. |
| 박막 적층 처리 | 0.10mm/0.15mm 두께의 호일은 쉽게 휘어집니다. | 초박형 0.10mm 실리콘 강판에 이상적입니다. | 고주파 모터의 대량 생산을 가능하게 합니다. |
3. 핵심 응용 분야
유유(Youyou)사에서 생산하는 멀티슬롯 PMSM 고정자 코어는 높은 토크 밀도, 열효율 및 소형 구조 덕분에 다음과 같은 분야에 널리 사용됩니다.
-
✓

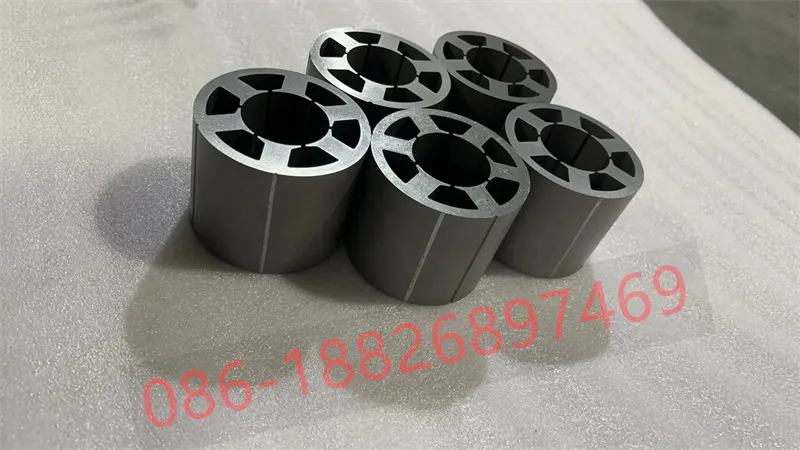

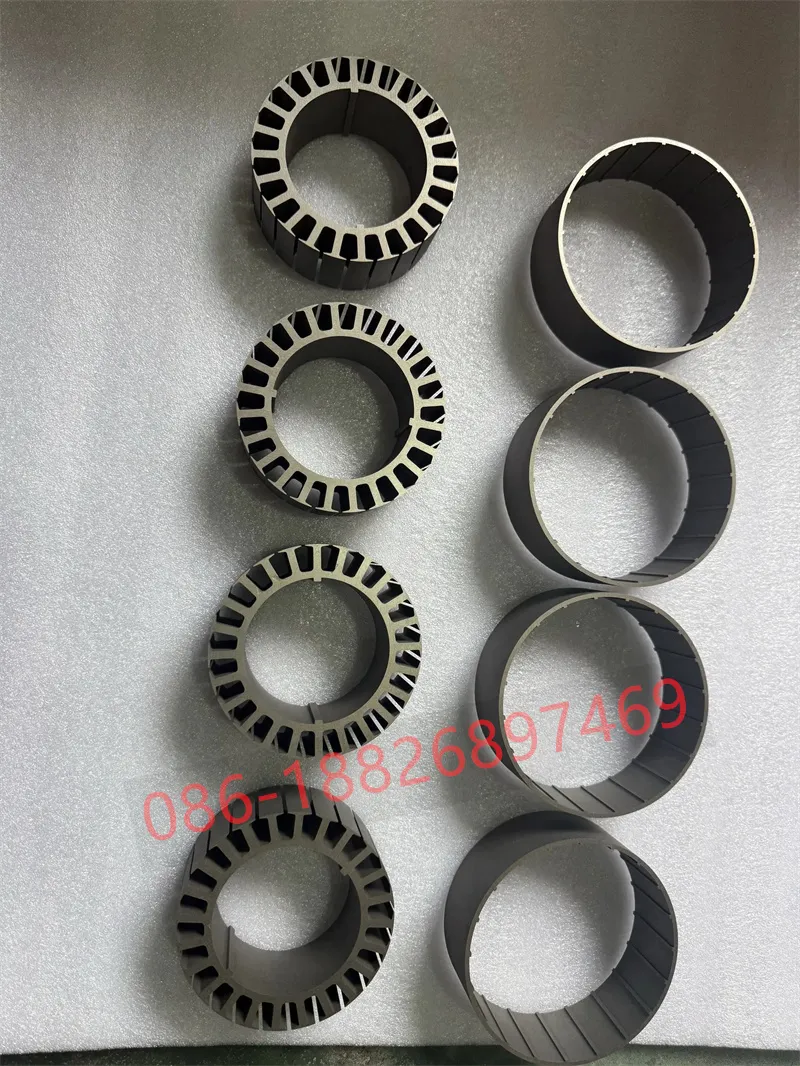

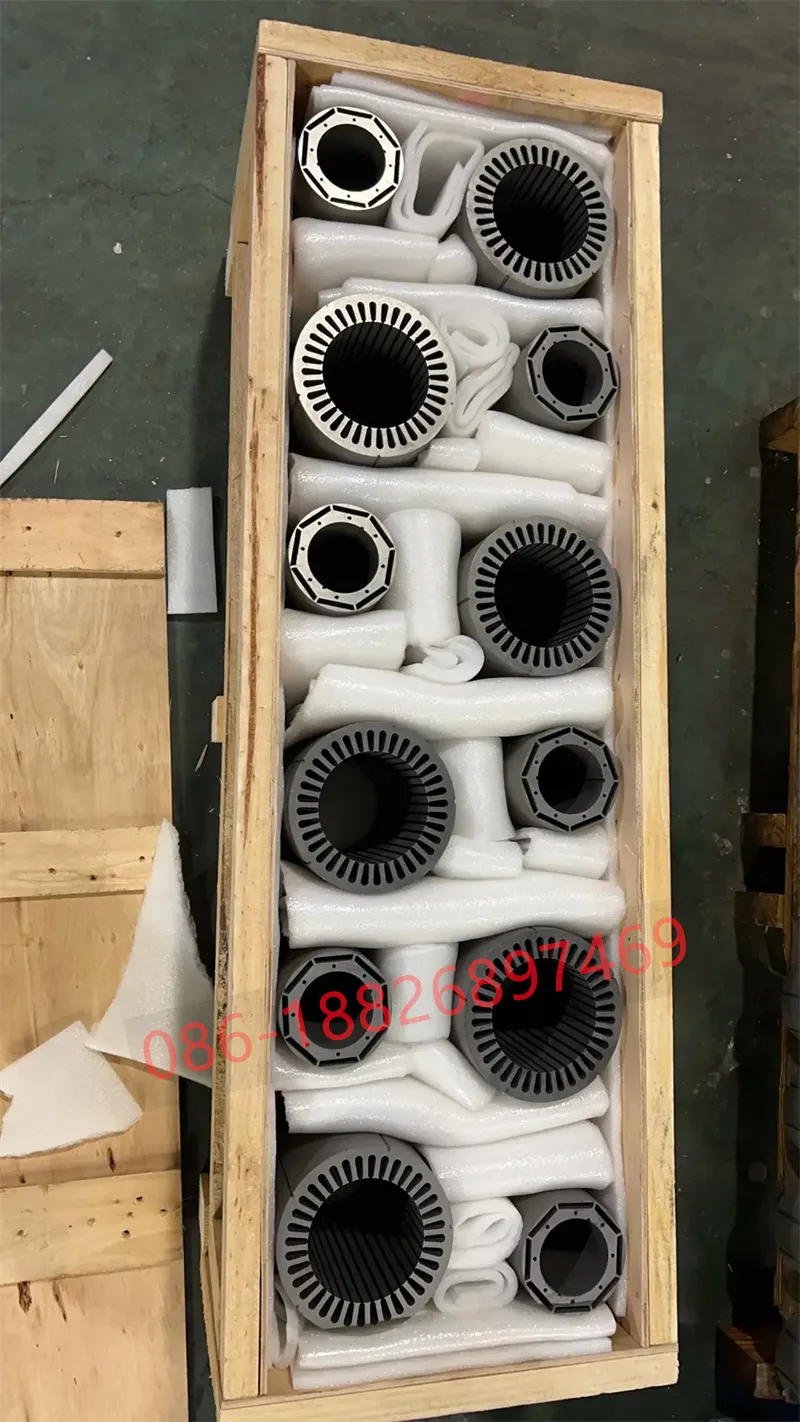

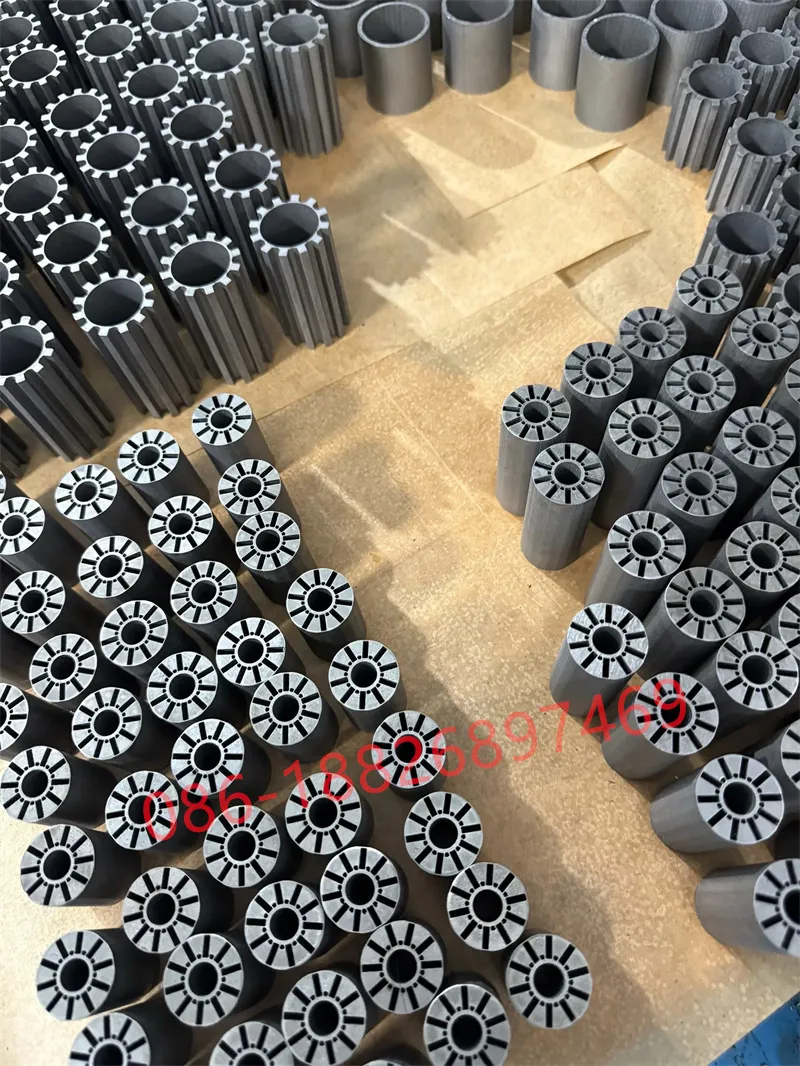

휴머노이드 및 협업 로봇 관절: 프레임리스 모터의 핵심 고정자 역할을 하며, 고조파 감속기와 결합하여 높은 토크 대 중량비를 달성합니다.
-
✓

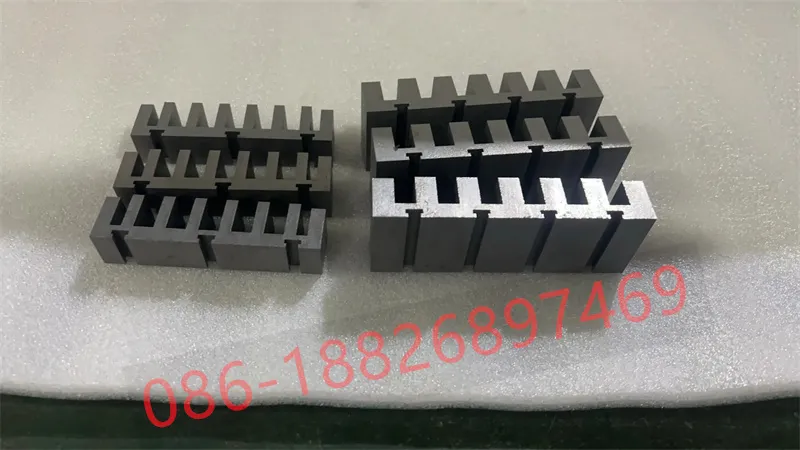

전기차 구동 및 보조 시스템: 고출력 유냉식/수냉식 주 구동 모터, EPS 조향 장치 및 전자식 워터 펌프.
-
✓

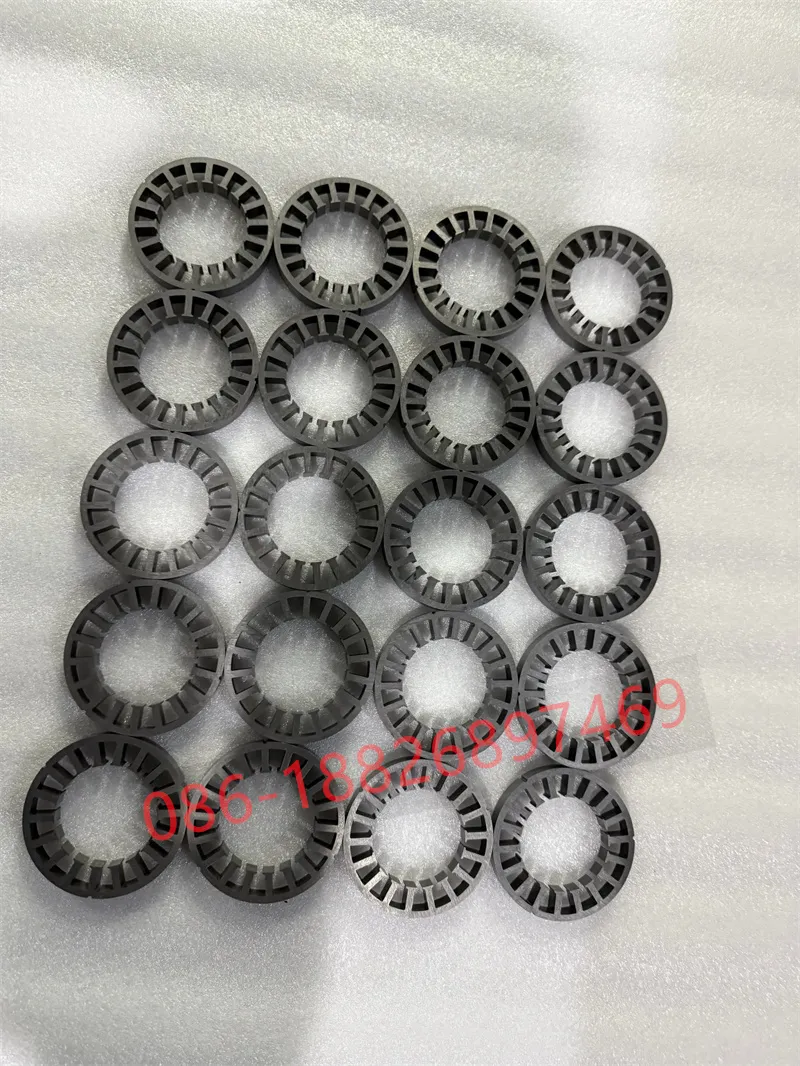

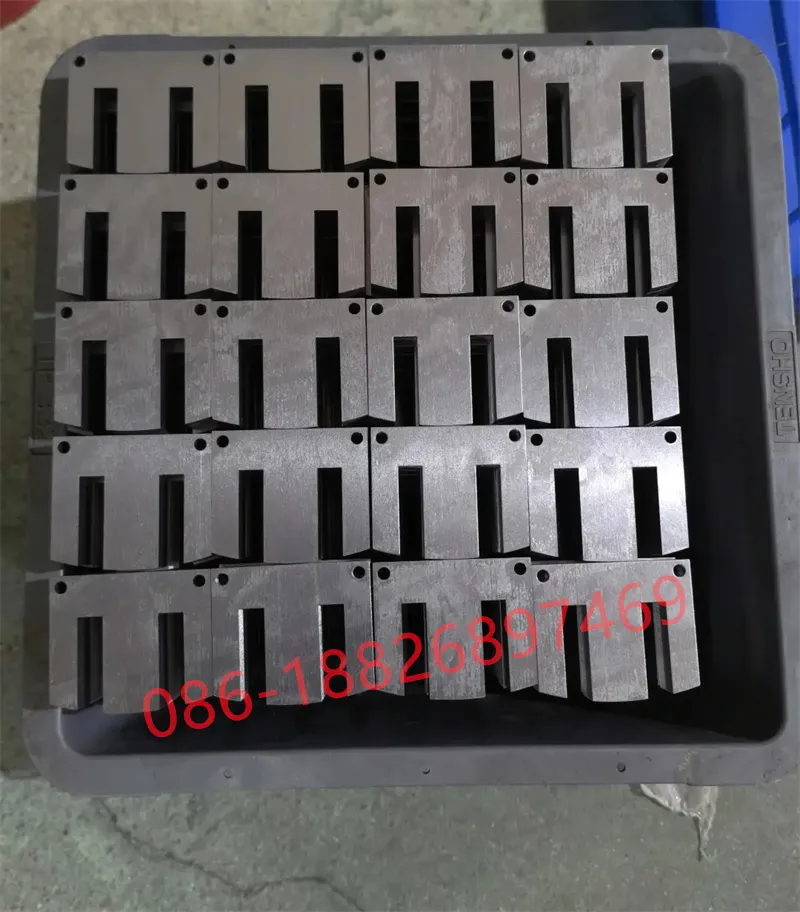

eVTOL 및 산업용 드론: 극도로 높은 출력 대 중량비를 요구하는 고신뢰성 추진 시스템.
-
✓
정밀 CNC 가공 및 다이렉트 드라이브(DD) 모터: 산업 자동화를 위한 고강성, 기어리스 직접 구동 시스템.
4. 유유 컴퍼니의 제조 역량 및 품질 보증

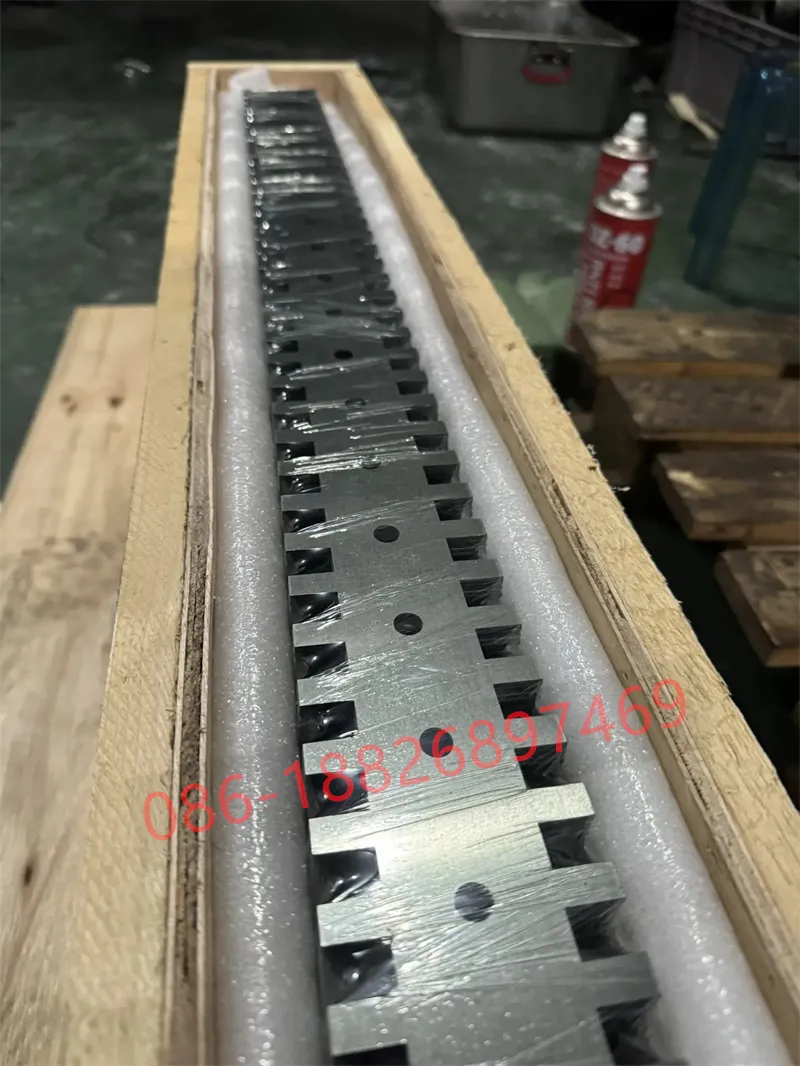

초박형 전기강판 및 특수 연자성 합금

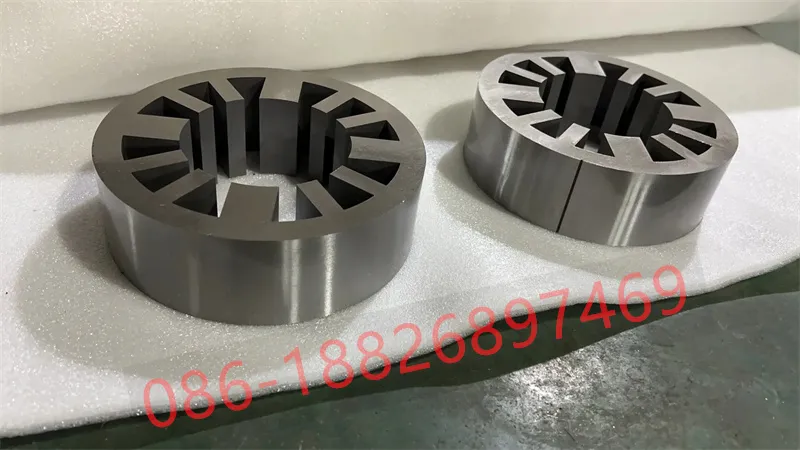

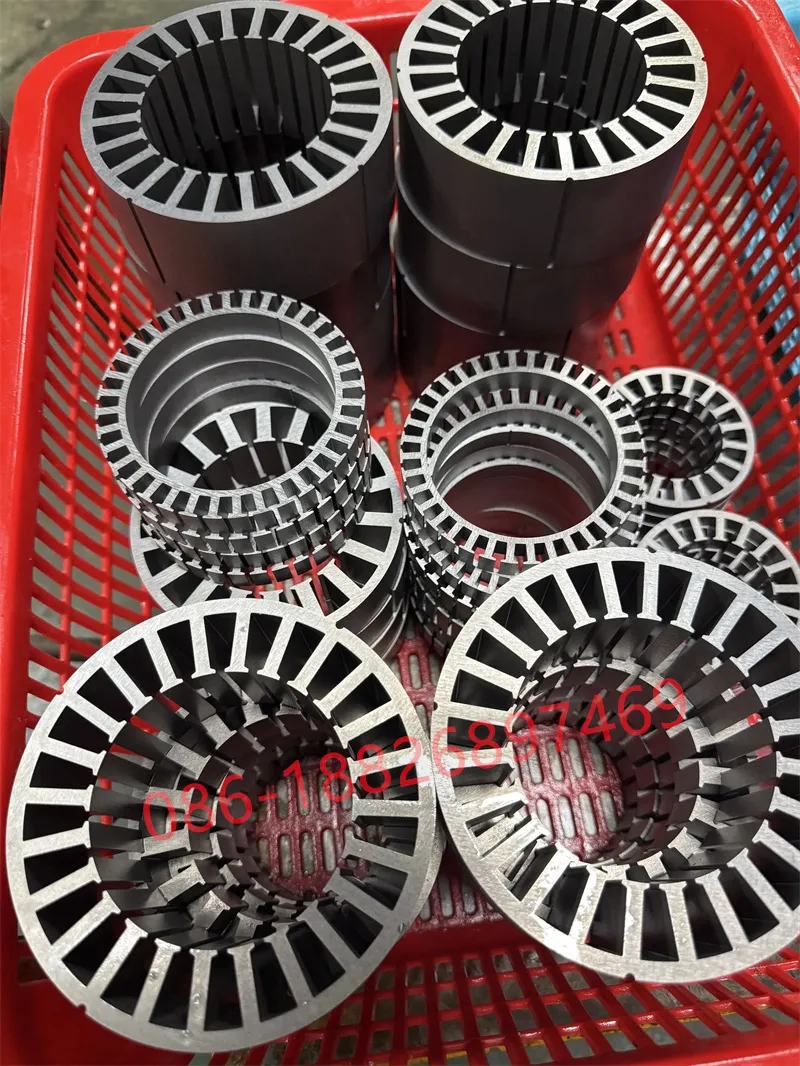

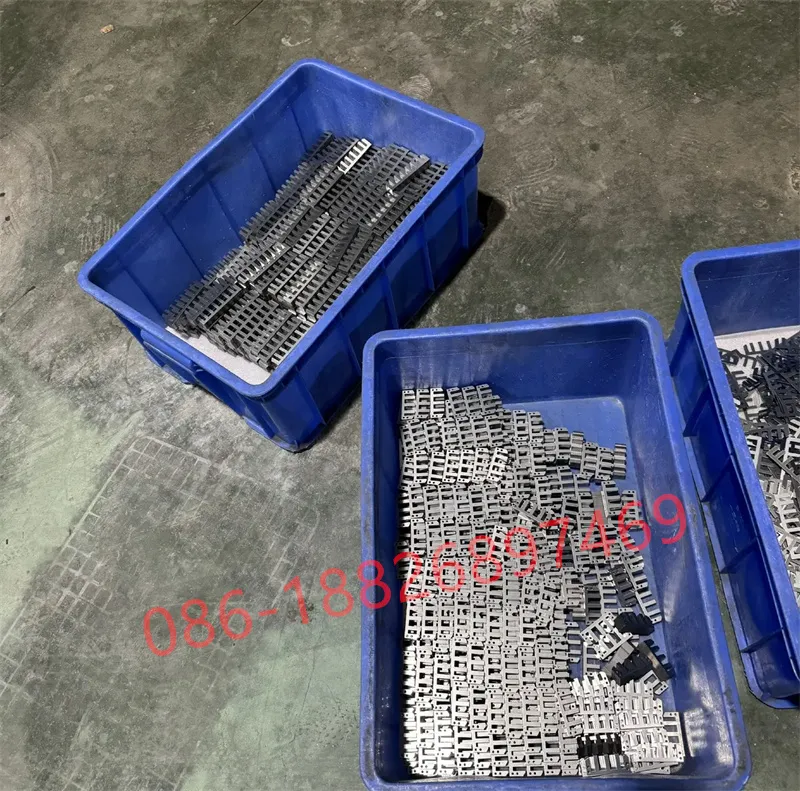

- 초박형 강판 스탬핑: 고정밀 프로그레시브 다이와 저응력 와이어 방전가공을 통해 0.05mm~0.35mm의 초박형 전기강판(JFE 10JNEX900, 10JNHF600 등 포함)을 가공하여 고주파 코어 손실을 억제합니다.
- 첨단 합금: 코발트-철 합금(VACODUR® 49, 1J22) 및 니켈-철 합금(1J50, Permalloy 50)을 사용하여 자기 포화 한계를 뛰어넘는 전문적인 프로토타입 제작 및 소량 생산.

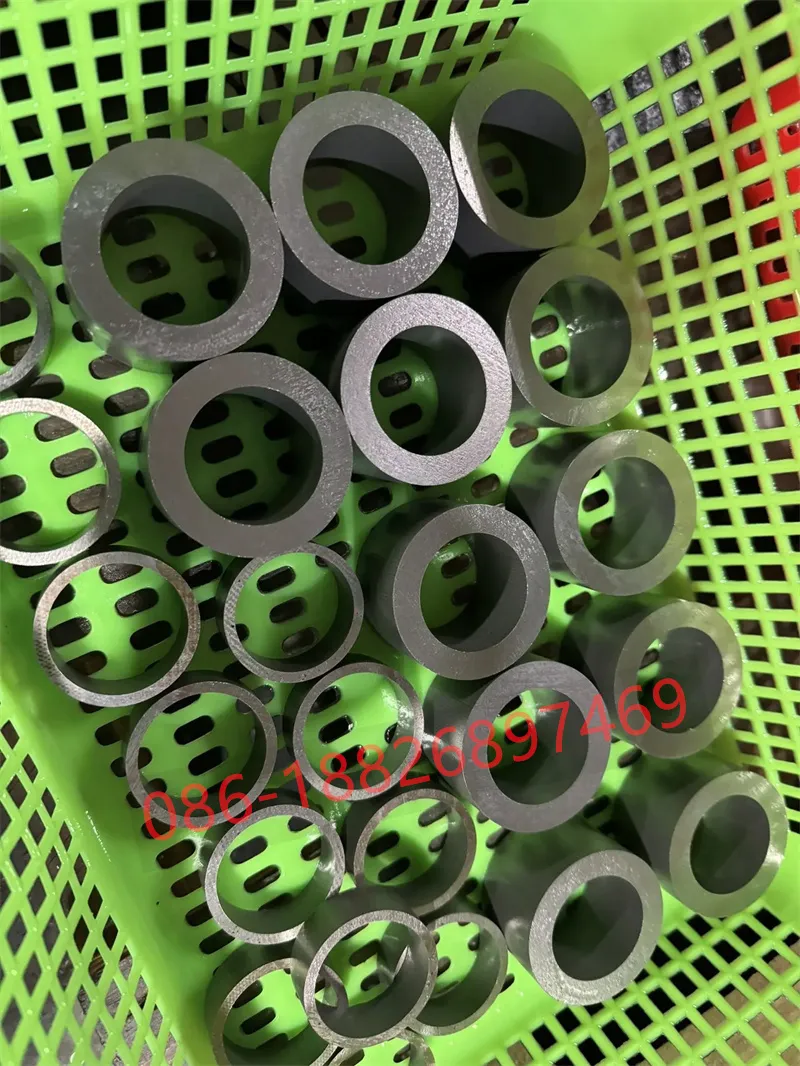

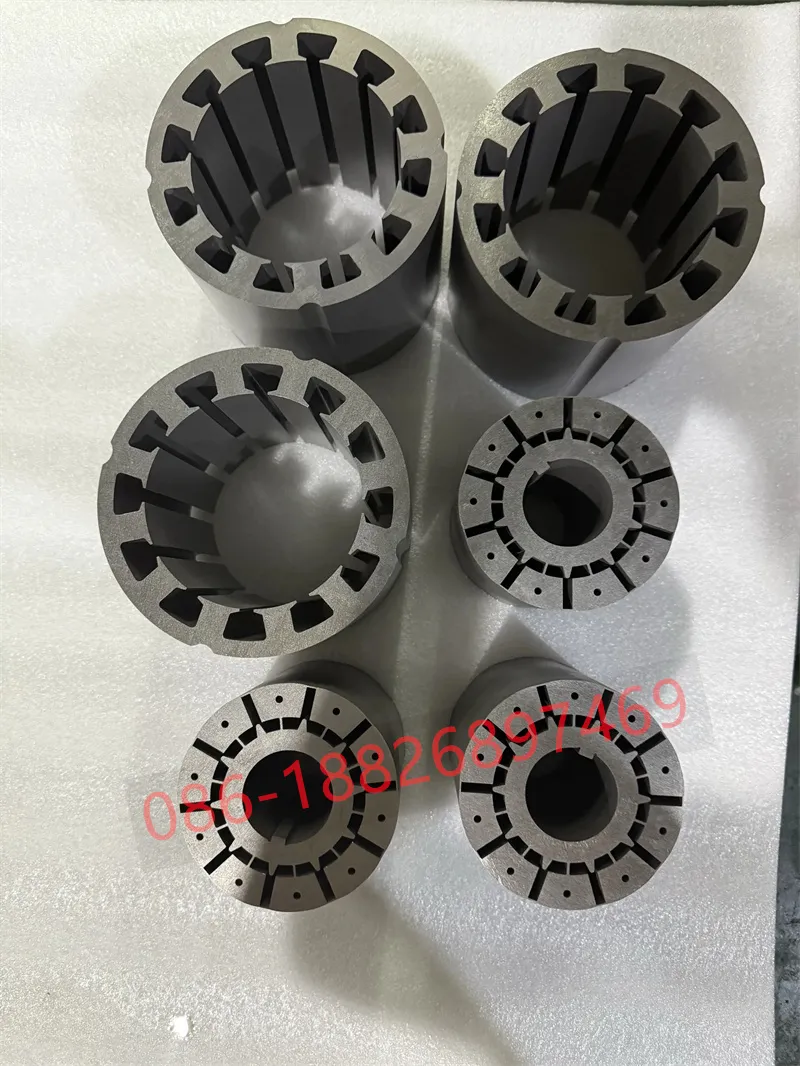

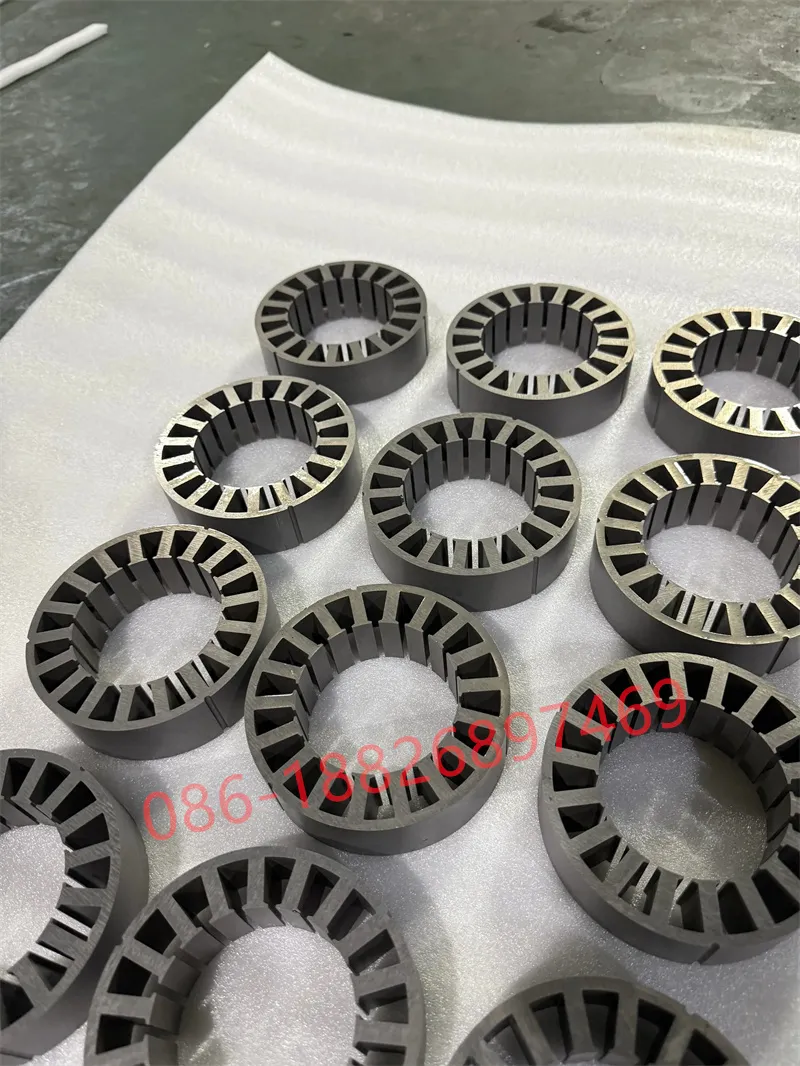

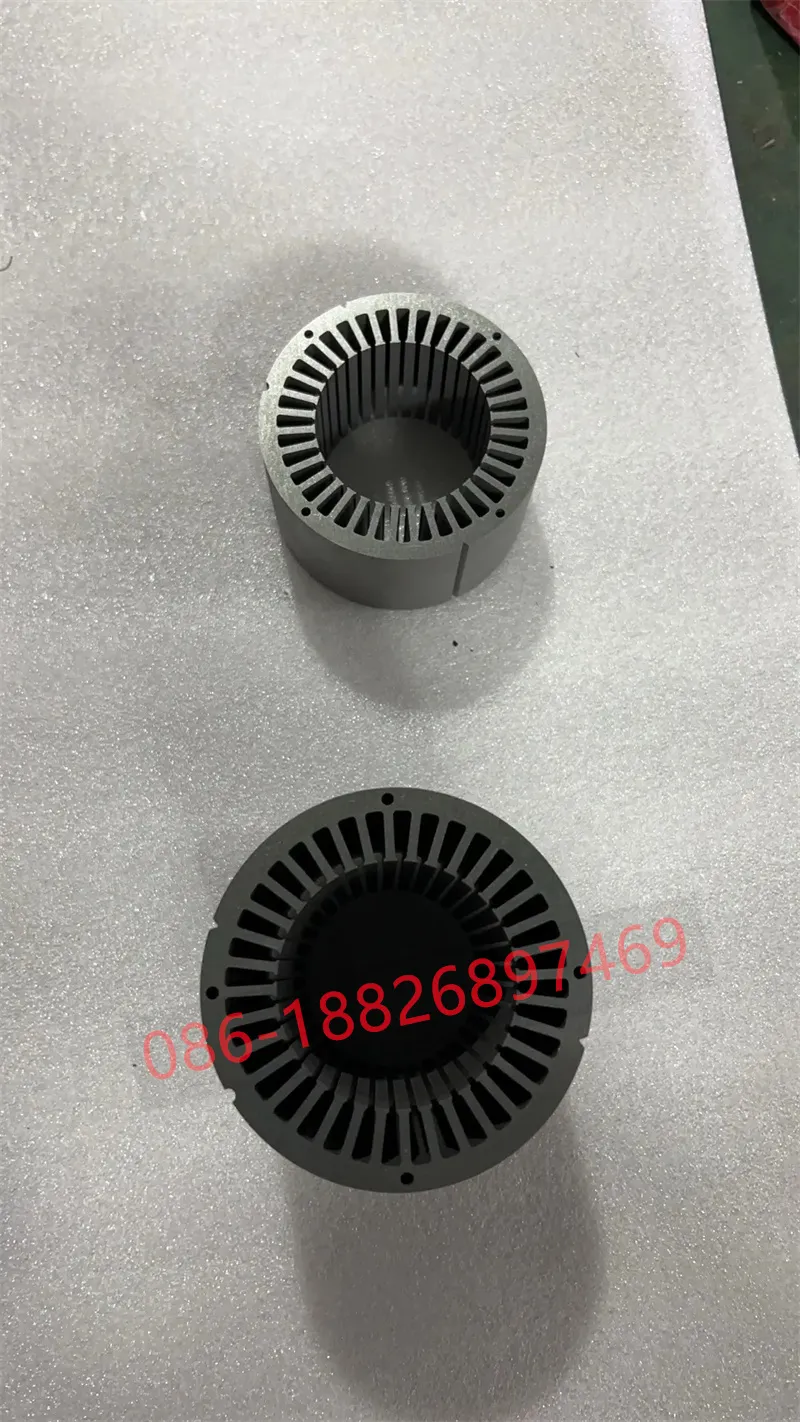

리벳 없는 금형 내 접착(백랙) 및 경화 공정

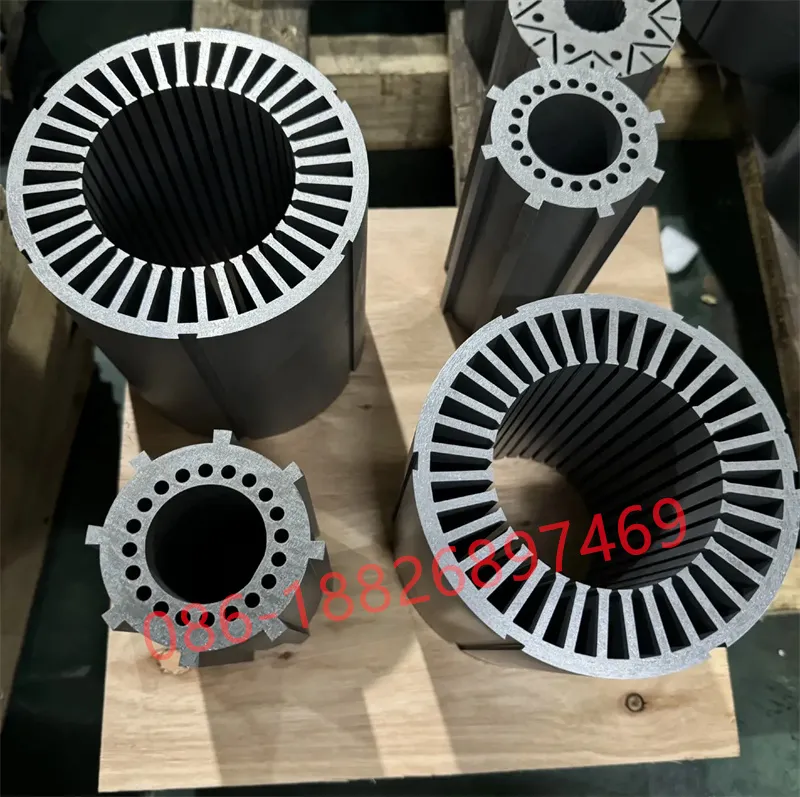

- 폐쇄 루프 자동 열 순환 및 다단계 동적 압력 제어를 활용하여 금형 내부에서 3D 폴리머 가교를 구현합니다.

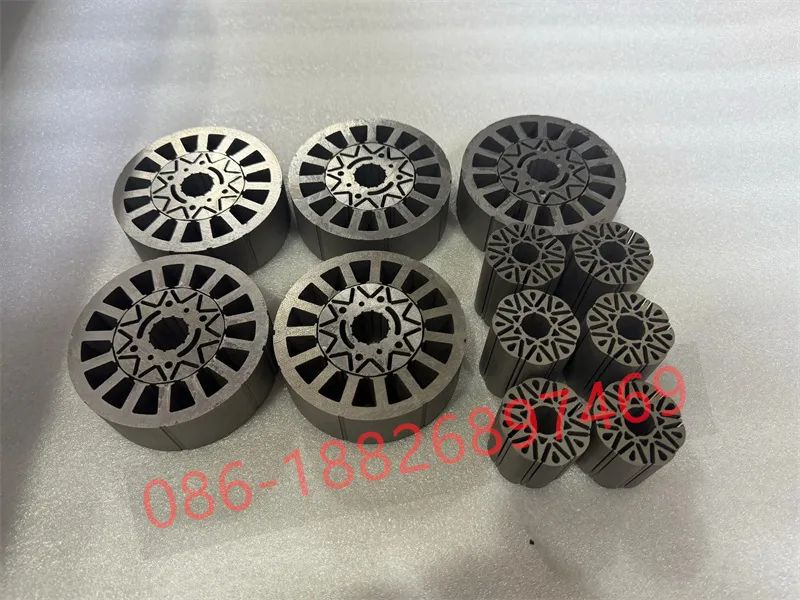

- 높은 전단 강도: 가교된 고분자 네트워크는 12MPa 이상의 적층 간 전단 강도를 달성하여 수백 개의 초박형 적층체를 견고한 구조로 결합합니다.

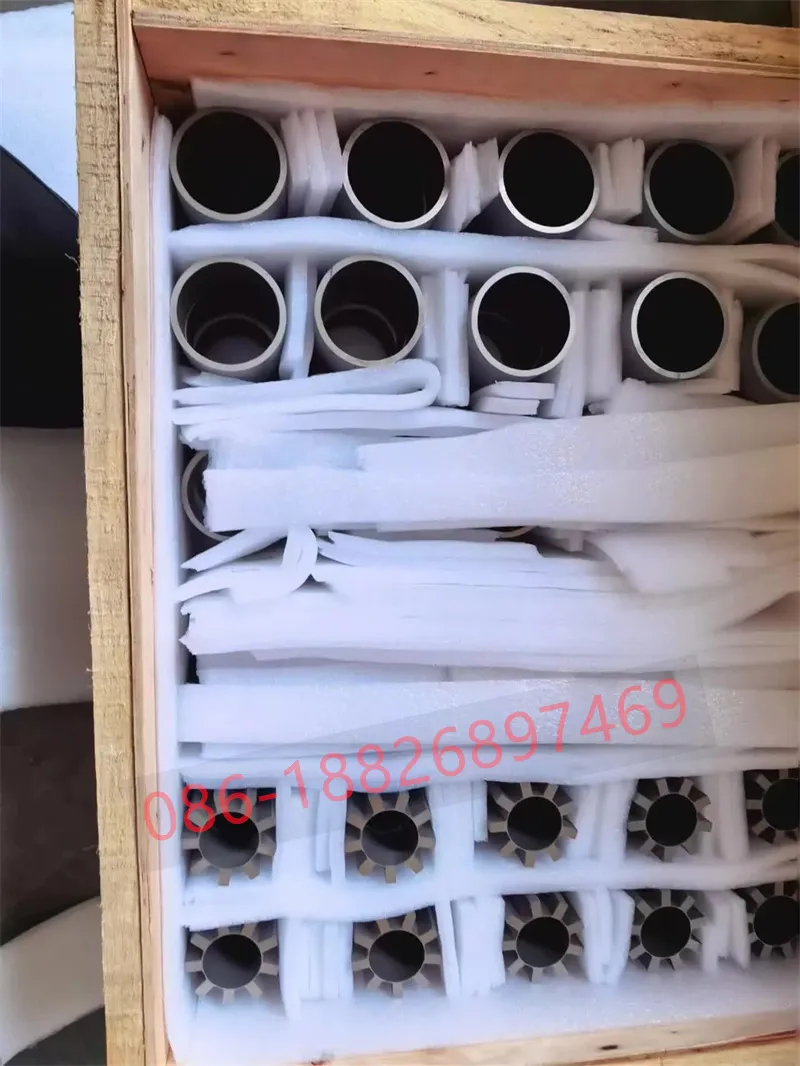

마이크론 수준의 동축도 및 슬롯 공차

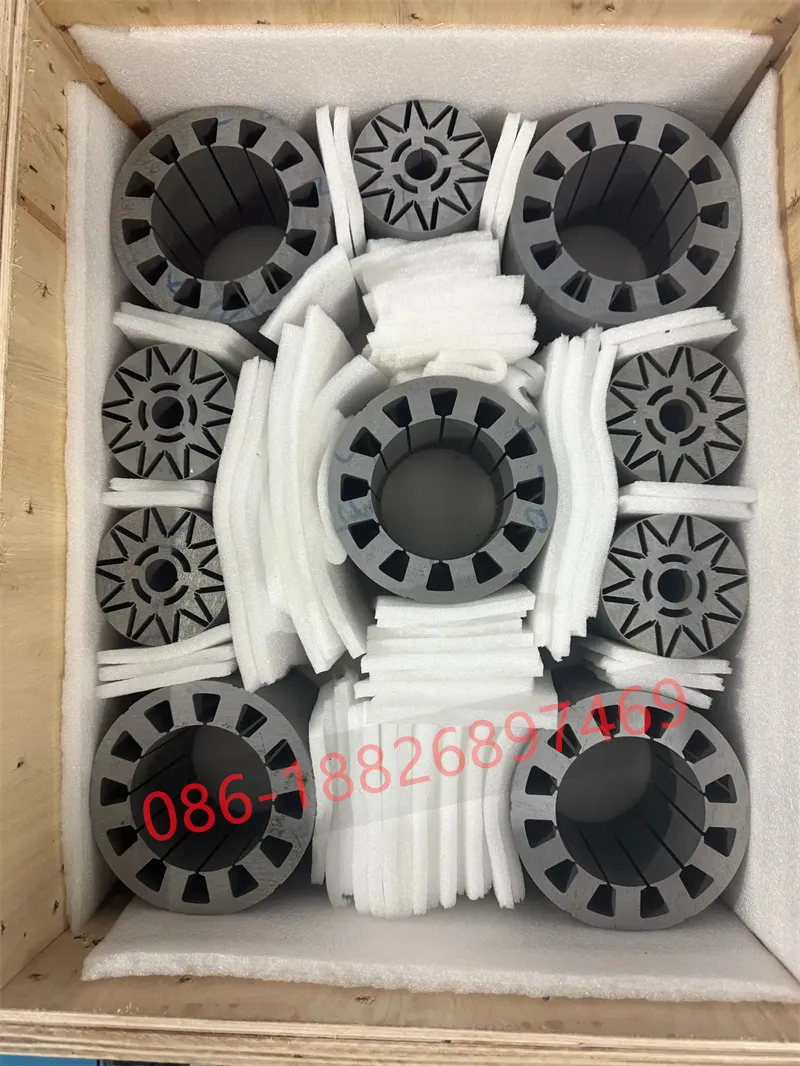

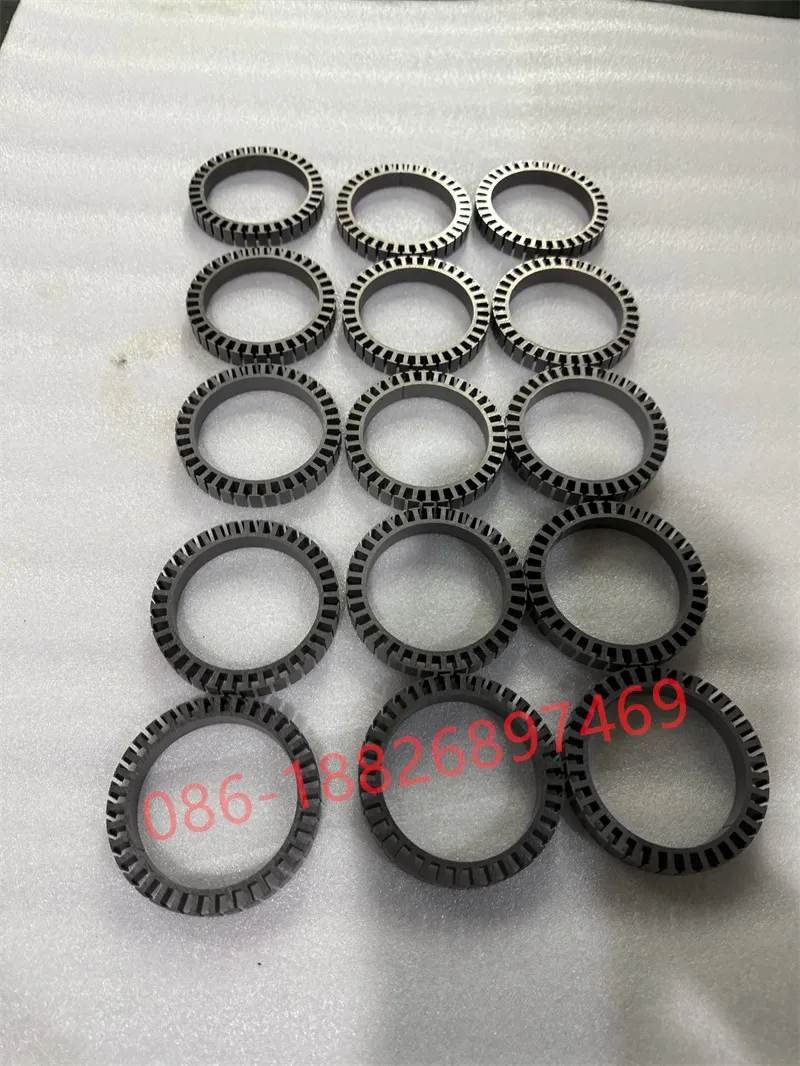

- 정밀한 프로그레시브 스탬핑과 저속 이송 와이어 방전 가공(EDM)을 통해 적층 버 높이를 0.005mm 이하로 유지합니다.
- 내경/외경 동심도 및 톱니 홈 공차에 대한 엄격한 제어는 조립 후 균일한 공극을 보장하여 최대 토크 효율을 달성합니다.
유유 컴퍼니 소개
모터 코어 적층 전문 제조업체인 유유 컴퍼니는 고출력 밀도 멀티슬롯 PMSM 드라이브, 프레임리스 모터, 휴머노이드 로봇 관절 액추에이터 및 전기 파워트레인에서 토크 리플, 열 및 NVH 병목 현상을 제거하도록 설계된 정밀 고정자 및 회전자 솔루션을 제공합니다. 고정밀 0.05mm~0.35mm 초박형 실리콘 스틸 스탬핑과 저응력 와이어 EDM 모터 코어 프로토타이핑, 그리고 백랙 인몰드 셀프 본딩 고정자 기술을 통합하여 전 세계 드라이브 시스템 엔지니어들이 최대 슬롯 충진, 무응력 자기 경로 및 탁월한 연속 토크 출력을 달성할 수 있도록 지원합니다.
백랙 본딩으로 멀티슬롯 PMSM 고정자 코어의 성능을 한 단계 끌어올릴 준비가 되셨습니까?

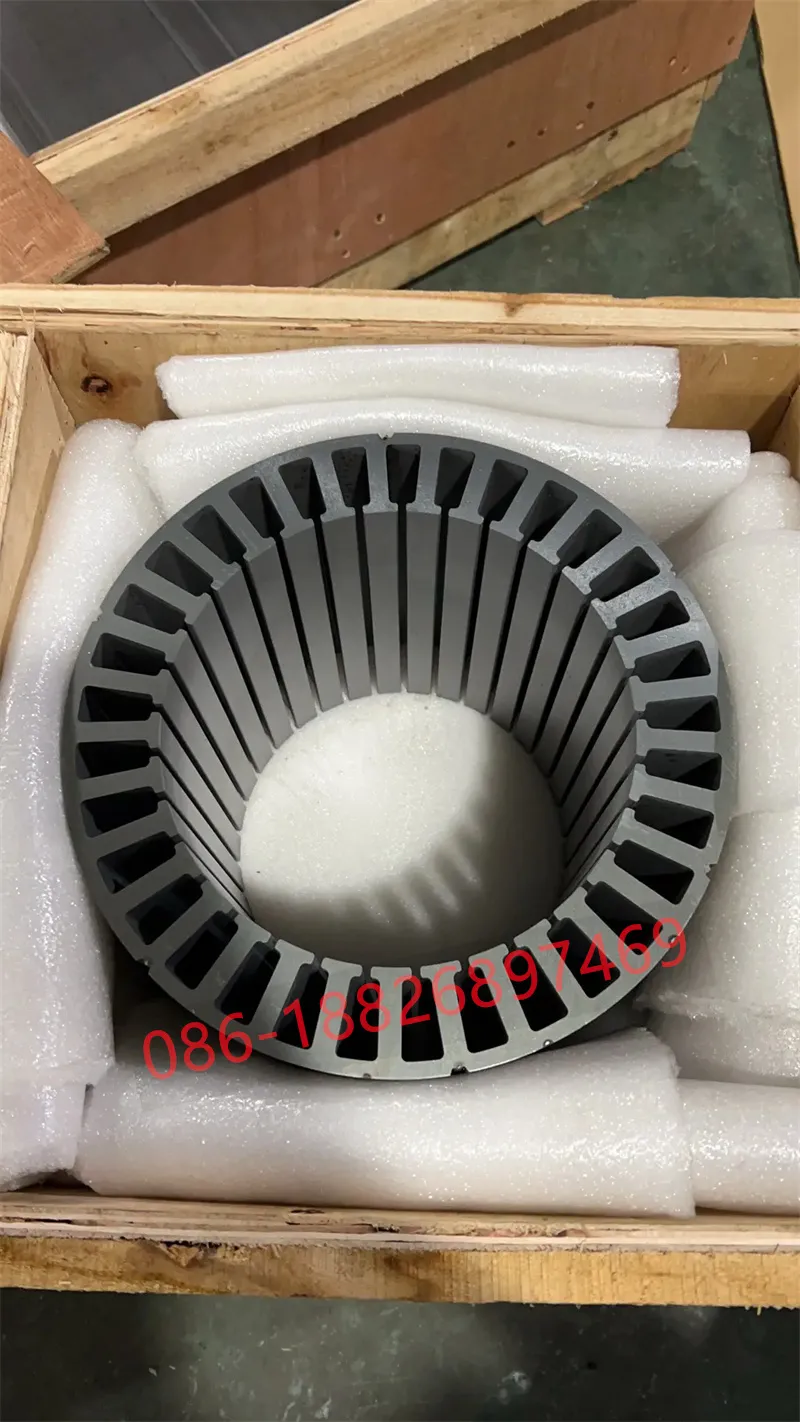

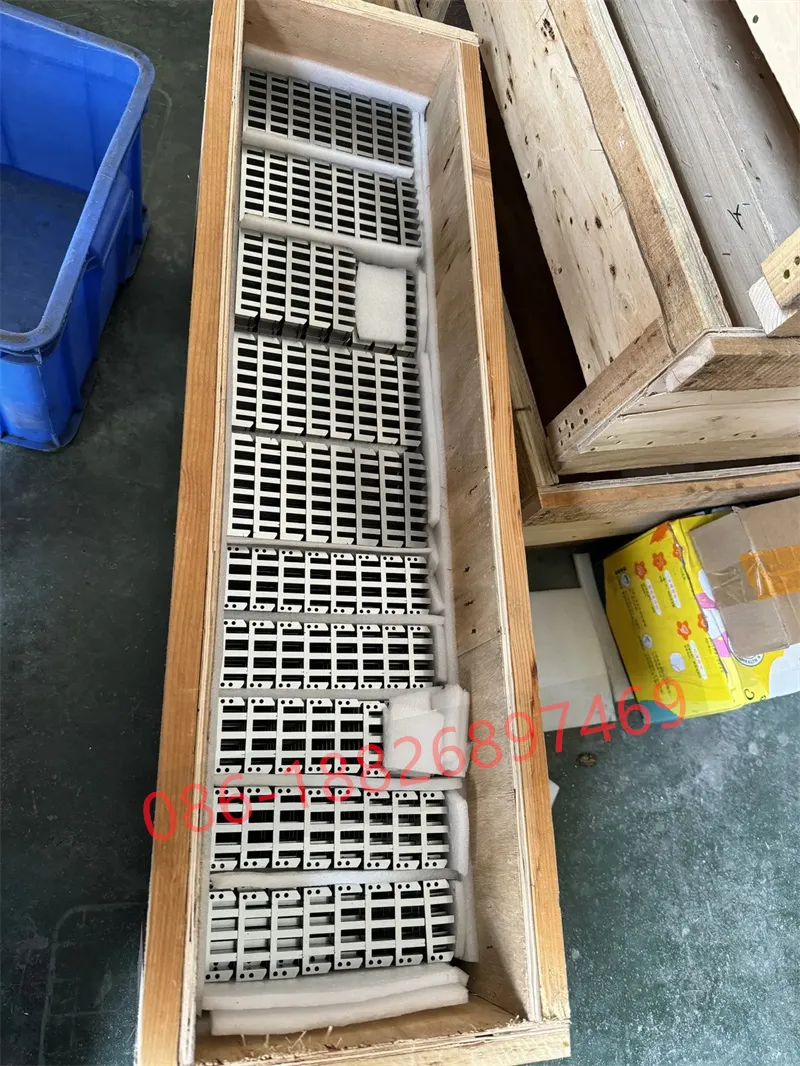

모터 설계 사양 또는 적층 도면을 제출하시면 종합적인 DFM 타당성 평가, 백랙 본딩 컨설팅 또는 신속 프로토타이핑(저응력 와이어 방전가공을 통한 5~7일 소요) 서비스를 제공해 드립니다.
