Flux de processus de fabrication du stator de moteur à flux axial

Le processus d’emboutissage du stator du moteur à flux axial est l’une des étapes clés de la fabrication du noyau du stator.

fabrication d'emboutissage de stratification de stator de moteur à flux axial

Étape générale du processus d’estampage du stator du moteur à flux axial :

1. Concevoir le noyau du stator

Tout d’abord, concevez le noyau du stator en fonction des exigences de conception et des exigences de performances du moteur. Cela inclut la détermination de paramètres tels que la forme du noyau, la taille, le type d'emplacement et le nombre d'emplacements.

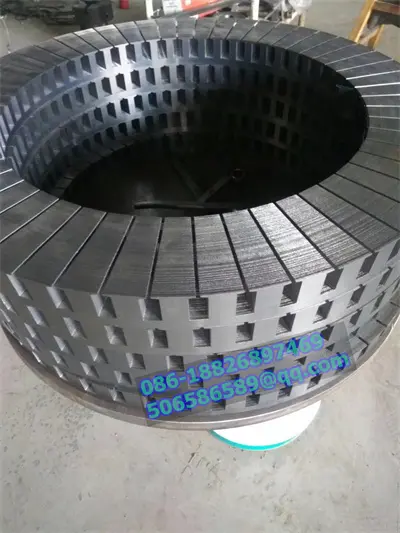

Processus de fabrication d'un stator à flux axial pour moteur à disque avec moule d'estampage et poinçonnage à la machine

2. Fabriquer le moule d'estampage

Fabriquez le moule d’estampage du stator selon le dessin de conception du noyau du stator. La matrice d'emboutissage se compose généralement d'une matrice supérieure et d'une matrice inférieure et est utilisée pour poinçonner des tôles d'acier au silicium selon la forme du noyau du stator.

Stator de rotor de moteur électrique à induction à flux axial

3. Préparation du matériel

Sélectionnez des matériaux magnétiques appropriés, tels que des tôles d'acier au silicium, comme matières premières pour le noyau du stator. Coupez la tôle d'acier au silicium en tailles appropriées afin qu'elle puisse être placée dans la matrice d'estampage pour l'estampage.

Développer et fabriquer des moteurs à flux axial sans étrier qui excellent en termes de densité de puissance, d'efficacité et de fiabilité

4. Processus d'estampage

Placez la plaque d'acier au silicium dans le moule d'estampage et, grâce à la pression des moules supérieur et inférieur, la plaque d'acier au silicium est estampée selon la forme du moule. Au cours du processus d'emboutissage, la tôle d'acier au silicium est découpée, pliée et formée dans les rainures du noyau du stator.

stratification-de-pile-de-stator-à-flux-axial-pour-moteur-à-flux-axial-et-moteur-à-disque

5. Inspection et réglage

Une fois l'emboutissage terminé, le noyau du stator doit être inspecté pour garantir que sa taille, sa forme et sa fente sont conformes aux exigences de conception. En cas d'écarts ou de disqualifications, des ajustements ou des corrections doivent être effectués.

Fabriquer un stator de moteurs à flux axial pour véhicules électriques

D'une manière générale, l'emboutissage du stator est l'une des étapes clés de la fabrication du noyau statorique d'un moteur à flux axial. Cela nécessite une prise en compte approfondie des matériaux, de la conception et de la production de moules, de la précision dimensionnelle et d'autres facteurs, et présente certaines difficultés techniques.

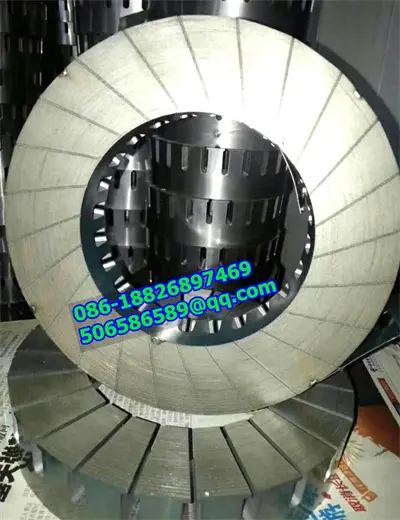

Usine de moteur sans cadre de stator de flux axial de moteur sans brosse pour l'aérospatiale

Choisissez PuTian YouYou Technology Co., Ltd., vous obtiendrez un partenaire fiable pour vous fournir la meilleure solution de stator de moteur à flux axial pour votre projet. Veuillez contacter notre équipe commerciale pour plus de détails !
