소비자용 항공 사진 드론, FPV 경주용 드론, 산업용 농업 또는 물류 UAV를 개발할 때 엔지니어들은 엄격하게 제한된 무게와 부피 내에서 출력 전력을 최대화하는 방법과 장기간 호버링 및 고부하 작업 중에 모터 온도 상승을 최소화하는 방법이라는 두 가지 핵심 지표를 놓고 끊임없이 경쟁하고 있습니다.
정밀 모터 고정자 및 회전자 코어 전문 제조 공장(유유컴퍼니)으로서 스탬핑 작업장, 열압착 툴링 및 테스트 실험실에서 하루를 보내고 있습니다. 가장 자주 우리는 모터의 "심장"인 고정자와 회전자 코어에서 시작하여 모터 성능 병목 현상을 해결하는 방법을 모터 R&D 팀과 논의합니다.
드론의 높은 회전 속도, 높은 전력 밀도, 경량 설계에 대한 요구가 기하급수적으로 증가함에 따라 기존의 적층 방식은 한계를 보이고 있습니다. 점점 더 많은 최첨단 프로젝트가 자체 접착 고정자 및 회전자 솔루션으로 완전히 전환되고 있습니다. 그러나 실제 구현에서는 다음과 같은 사실을 발견했습니다. 자체 접착 기술을 사용하더라도 처리 세부 사항의 사소한 차이로 인해 벤치 테스트 온도 상승, 고주파 효율성 및 구조적 신뢰성이 크게 달라집니다.
I. 고급 드론 모터가 "자체 접착" 솔루션을 강력히 선호하는 이유

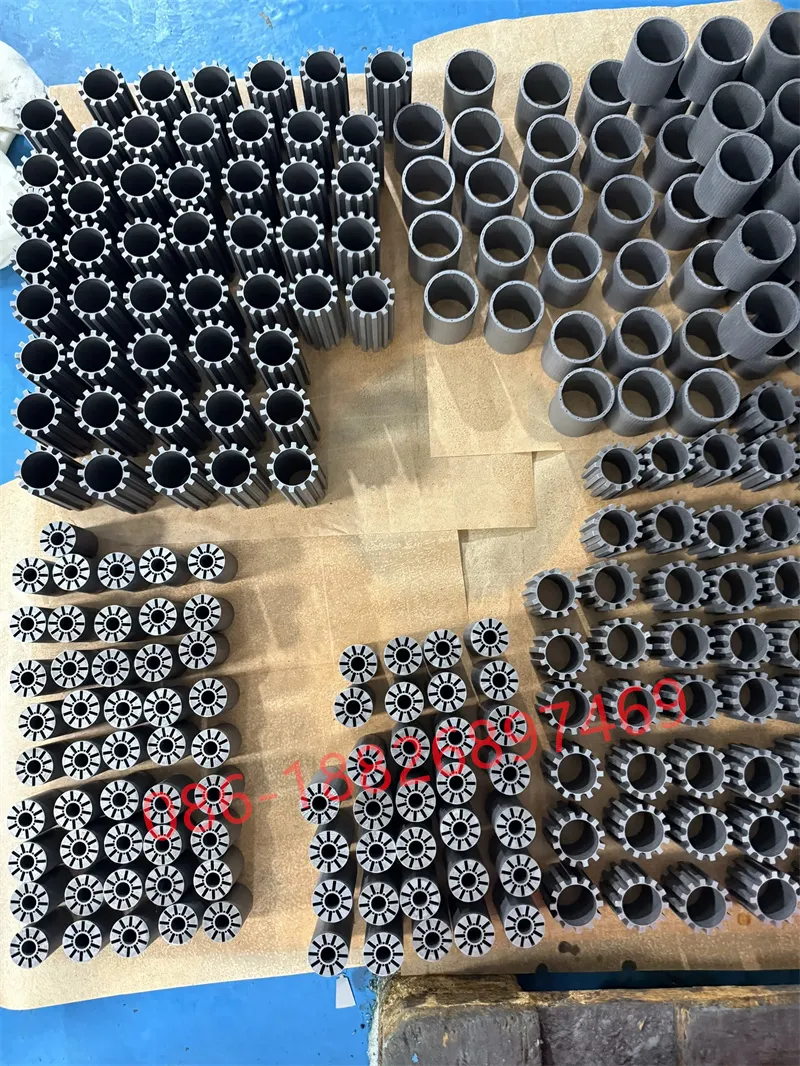

전통적인 고정자 및 회전자 적층 방법(예: 인터로킹 탭, 스폿 용접 또는 접착 결합)이 표준 모터에 널리 사용됩니다. 그러나 드론의 고속, 고주파 및 고전력 밀도 작동 조건에서 자체 접착 기술은 부인할 수 없는 처리 및 물리적 이점을 제공합니다.

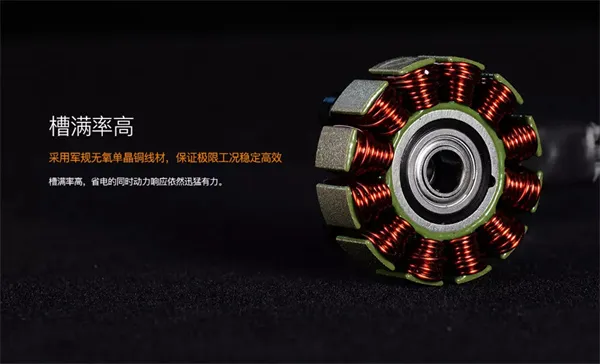

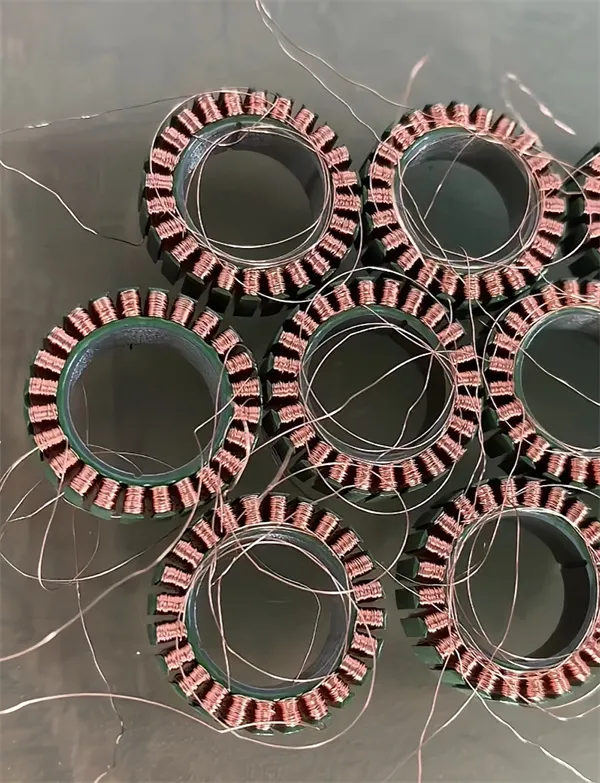

1. 슬롯 채우기 비율을 최대화하기 위해 중복 구조 제거
인터록과 용접 이음새를 제거하면 자기 회로가 더욱 부드러워지고 고정자 슬롯 내부의 유효 공간이 완전히 확보됩니다. 프로세서로서 우리는 내부 슬롯 벽을 매우 매끄럽고 균일하게 처리하여 높은 슬롯 채우기 계수 권선에 이상적인 조건을 생성하여 모터가 동일한 볼륨 내에서 더 높은 전류와 토크를 처리할 수 있도록 합니다.

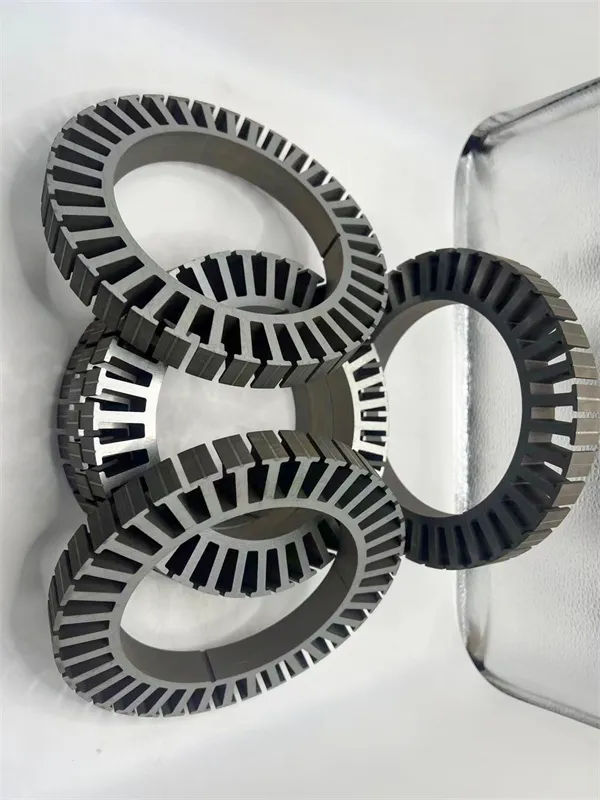

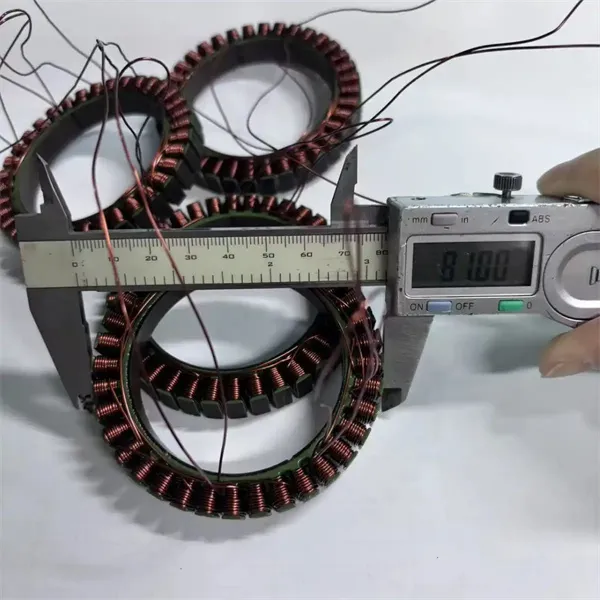

2. 0.10mm 초박형 실리콘강판의 고주파 성능 구현
드론 모터의 고주파 교류 자기장으로 인한 와전류 손실을 억제하기 위해 업계에서는 0.10mm와 같은 초박형 사양을 널리 채택하고 있습니다. 자가 결합은 열 압착 시 교차 결합되는 매우 얇은 절연 바니시 층을 사용하여 전통적인 리벳팅으로 인한 기계적 변형 손상을 방지하고 재료의 저손실 특성을 완벽하게 보존합니다.
3. 고주파 진동과 원심력을 견딜 수 있는 일체형 구조
열압착 자가 결합 코어는 분자 수준에서 견고한 모놀리식 구조를 형성합니다. 수만 RPM의 고속 회전이나 격렬한 자세 전환(예: 공격적인 FPV 기동) 중에 미세한 층간 변위를 방지하여 전자기 소음과 기계적 공진을 효과적으로 줄입니다.
II. 프리미엄 소재 재고: 하이엔드 R&D를 위한 대기 시간 없음 지원
많은 모터 R&D 팀은 조달 리드 타임이 길거나 최고급 재료를 소량 배치할 수 없기 때문에 프로토타입 제작 단계에서 어려움을 겪습니다. 고객이 궁극적인 성능을 신속하게 검증할 수 있도록 Youyou Company는 신속한 자체 접착 열 프레싱을 위해 다음과 같은 고급 연자성 재료의 정기적인 재고를 유지합니다.
| 재료 모델 | 핵심 재료 특성 | 일반적인 드론 애플리케이션 시나리오 |
|---|---|---|
| JFE 10JNEX900 0.10mm 초박형 고규소강 |
매우 낮은 고주파 철 손실
높은 자기 유도 및 효율
|
FPV 레이싱/고속
고주파 ESC에서 심각한 모터 가열 및 감자 현상을 해결합니다. |

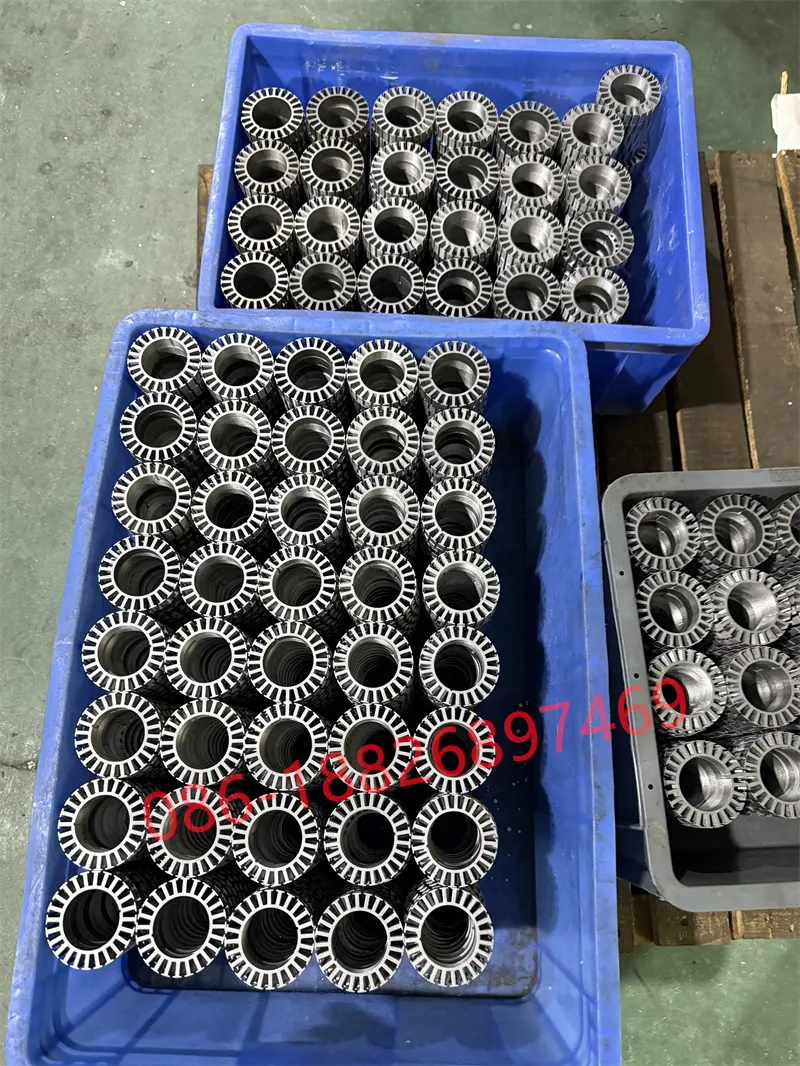

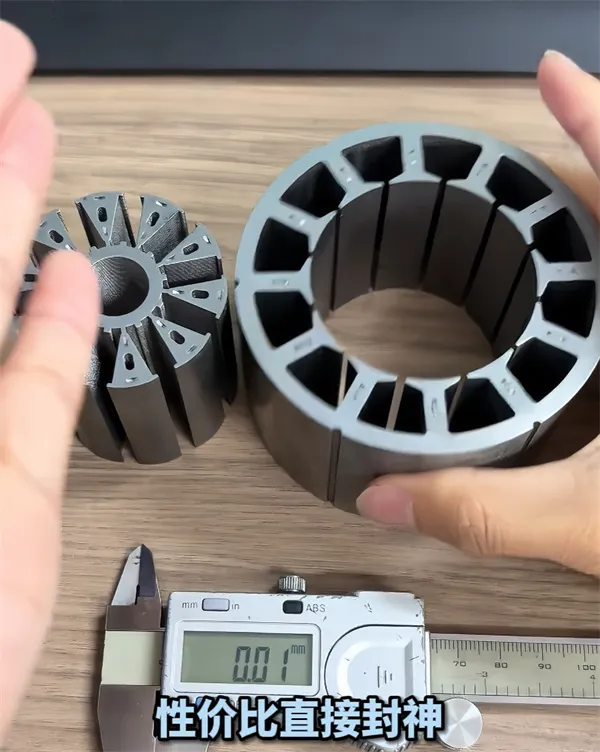

| VAC VACODUR 49독일 VAC 코발트-철 합금 |
Bs 최대 2.3T 포화 자속
최대 전력 밀도 및 토크
|
중물류/산업
가장 작은 볼륨에서도 최고의 추력과 중량 대비 출력 비율을 추구합니다. |
III. 프로토타입 제작부터 대량 생산까지: 4가지 핵심 엔지니어링 제어
철심 가공 공장으로서 청사진을 고품질의 실제 제품으로 바꾸는 것은 엄격하고 정밀하게 제어되는 제조 공정에 달려 있습니다.

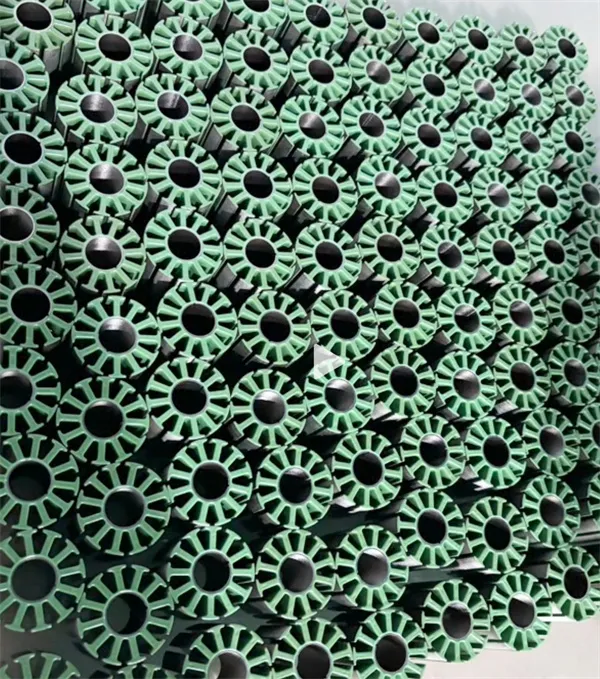

정밀한 슬롯 수지 오버플로 제어
열압착 중에 자체 접착 바니시가 흐릅니다. 금형 압력이나 온도 프로파일이 부적절하면 과도한 수지가 고정자 슬롯으로 넘쳐 자석 와이어가 긁힐 위험이 있는 미세 버가 생성될 수 있습니다.
플랜트 솔루션: 맞춤 설계된 슬롯 오버플로 방지 프레싱 툴링과 계단식 경화 곡선을 활용하여 오버플로를 미크론 수준까지 제어합니다.

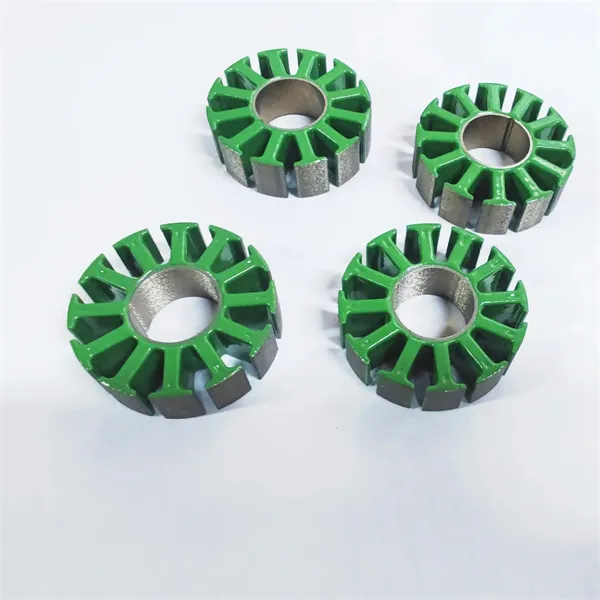

0.10mm 초박형 시트 엣지 버 및 층간 절연
JFE 10JNEX900 또는 VACODUR 49와 같은 고성능 얇은 시트를 사용할 때 가장자리 버가 층간 접착 절연체를 단락시킬 수 있습니다.
플랜트 솔루션: 스트레스 없는 정밀 가공 및 포스트 마이크로 디버링 공정을 채택하여 표준 전기 절연 저항을 유지하면서 시트 형태의 정확성을 보장합니다.

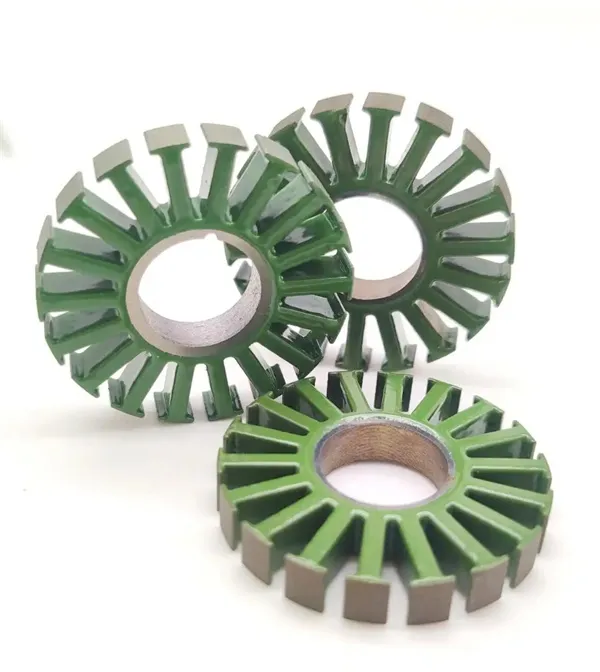

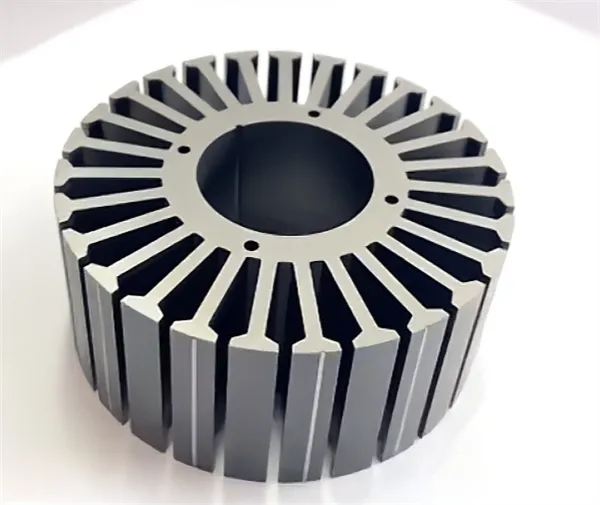

온도 저항 및 열간 전단 강도
극도의 추력이나 장기간의 호버링 상태에서는 내부 드론 모터 온도가 120℃~150℃까지 치솟을 수 있습니다. 열 등급이 부족하면 코어 구조적 결함이 발생합니다.
플랜트 솔루션: 생산 중 열간 전단 강도 테스트를 통해 뒷받침되는 클래스 H(180℃) 이상의 고교차 결합 코팅을 엄격하게 선택합니다.

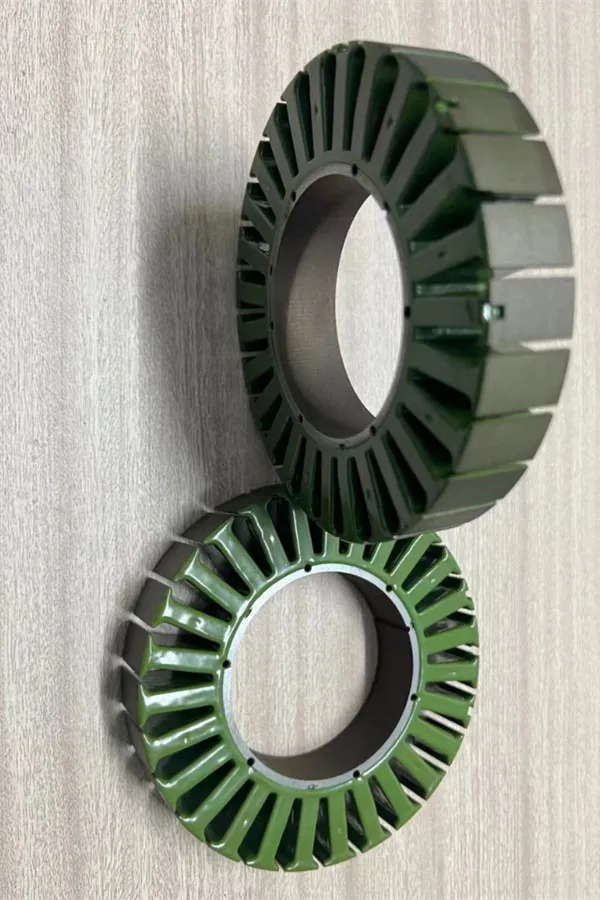

동심도 및 동적 균형 제어

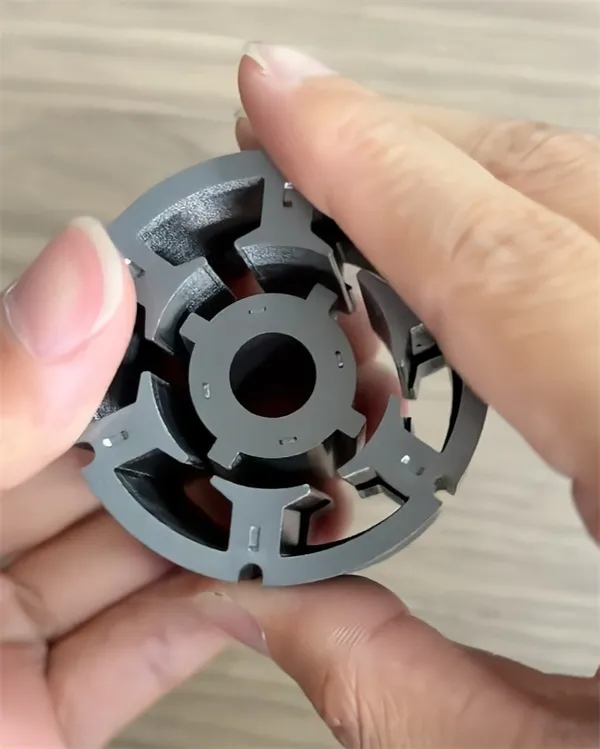

스태킹 동심도 및 평행도는 진동 수준(예: 항공 영상의 "젤로 효과")에 직접적인 영향을 미칩니다.
플랜트 솔루션: 열 경화 중에 고정밀 포지셔닝 아버와 전용 클램핑 지그를 활용하여 배치 적층 동심도를 0.01mm~0.02mm 이내로 엄격하게 제한합니다.
IV. Youyou Company: 원스톱 맞춤형 셀프 접착 솔루션
경험이 풍부한 정밀 철심 제조 공장인 Youyou Company는 드론 R&D 팀의 핵심 요구 사항인 신속한 대응, 높은 정밀도 및 추적 가능한 품질을 깊이 이해하고 있습니다.
제로 웨이트 프로토타이핑

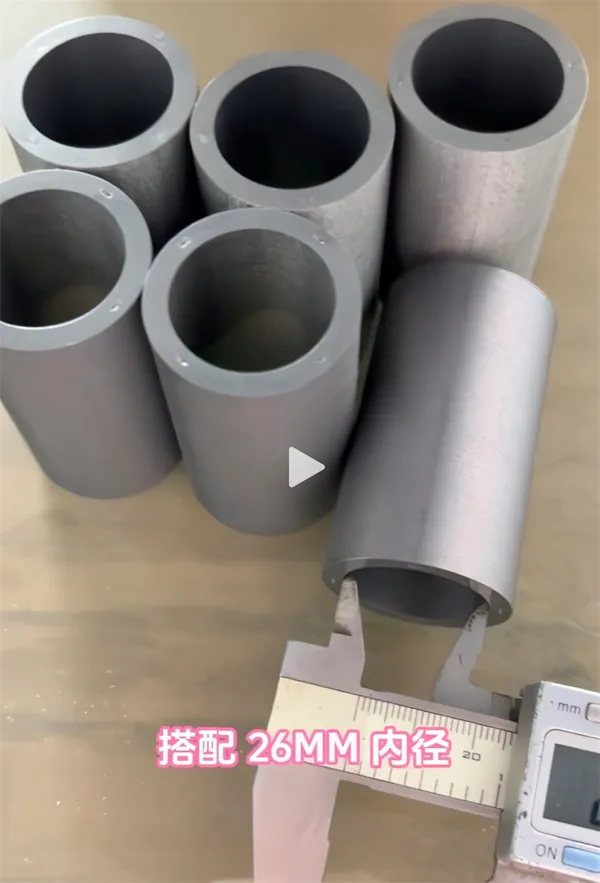

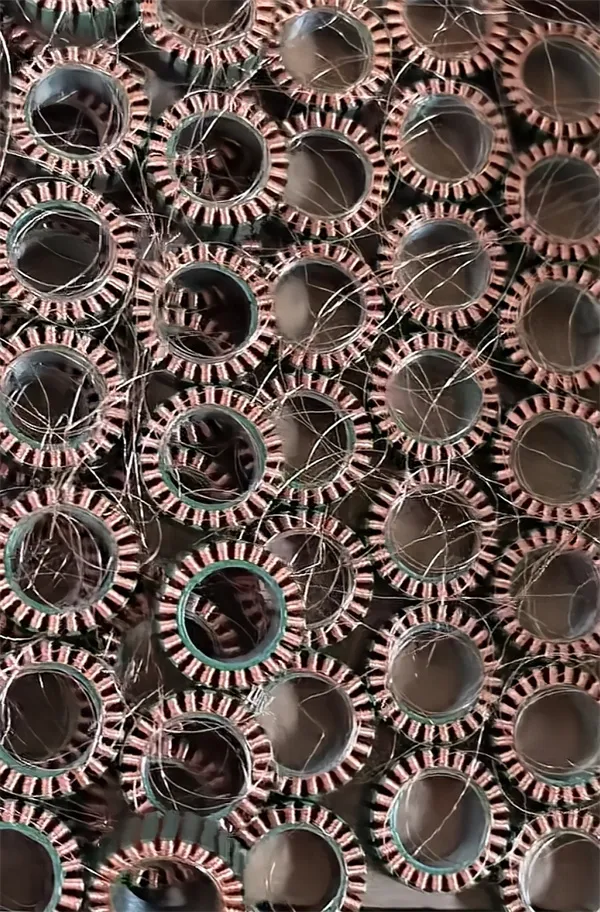

신속한 엔지니어링 샘플 전달을 위한 10JNEX900 및 VACODUR 49의 즉각적인 재고입니다.
복잡한 기하학

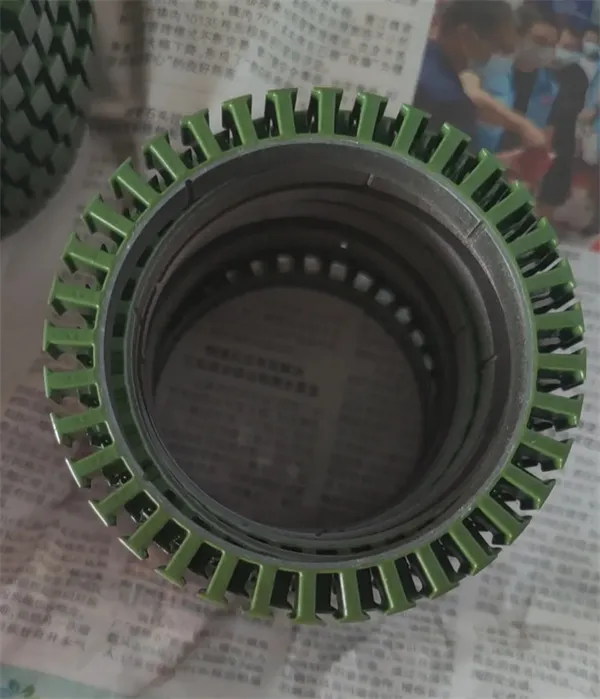

초박형 강철, 기울어진 슬롯 및 분할된 고정자 열 압착에 대한 전문 지식입니다.
프로세스 매개변수
비교할 수 없는 일관성을 위한 실시간 온도, 압력 및 시간 모니터링.
유유컴퍼니 소개
모터 코어 라미네이션 전문 제조업체인 Youyou Company는 고RPM UAV 및 드론 브러시리스 모터, FPV 레이싱 드라이브 및 무거운 페이로드 공중 파워트레인의 열 한계, 와전류 손실 및 구조적 원심 응력을 극복하도록 설계된 정밀 드론 고정자 및 회전자 코어 솔루션을 제공합니다. 재고가 있는 0.10mm JFE 10JNEX900 초박형 실리콘 강철과 고포화 VAC VACODUR 49 코발트-철 합금을 저응력 와이어 EDM 모터 코어 프로토타이핑 및 백락 인몰드 자체 접착 고정자 기술과 통합함으로써 글로벌 드론 드라이브 엔지니어가 최대 슬롯 채우기, 응력 제로 자기 경로 및 뛰어난 추력 대 중량 성능을 달성할 수 있도록 지원합니다.
백랙 본딩으로 드론 모터 고정자 및 로터 코어를 높일 준비가 되셨나요?

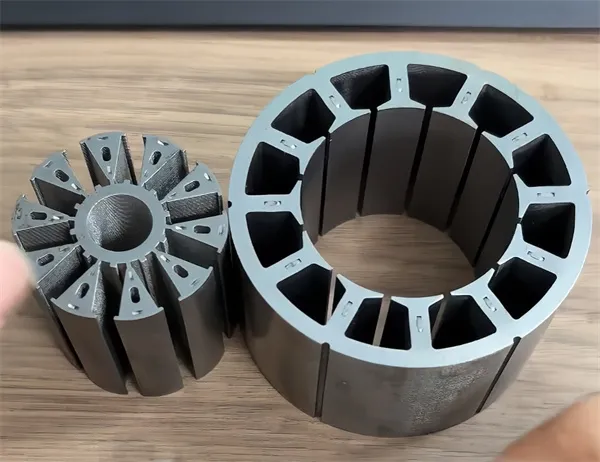

포괄적인 DFM 타당성 평가, Backlack 자체 접착 상담 또는 신속한 프로토타이핑을 위해 드론 모터 설계 사양 또는 적층 도면을 제출하세요(저응력 와이어 EDM을 통해 재고 10JNEX900/VACODUR 49를 사용하여 리드 타임 5~7일).
