Requisitos clave para laminaciones de motores lineales de alto rendimiento
Los motores lineales se diferencian de los motores rotativos tradicionales en su diseño de accionamiento directo, que exige laminaciones que puedan soportar altas densidades de flujo magnético y mantener tolerancias dimensionales estrictas. A diferencia de las laminaciones de motores rotativos, los núcleos de motores lineales suelen tener estructuras alargadas y geometrías de ranura complejas, lo que requiere un control de fabricación más estricto. Estos son los requisitos no negociables para las laminaciones de motores lineales de primer nivel:
- Propiedades magnéticas superiores: Las laminaciones deben utilizar acero eléctrico de bajas pérdidas para minimizar las corrientes parásitas y las pérdidas por histéresis, especialmente críticas para aplicaciones de movimiento lineal de alta velocidad donde la eficiencia energética es primordial.
- Control dimensional de precisión: El ancho de la ranura, el espesor de los dientes y la planitud de la laminación deben ser consistentes en todos los lotes para garantizar campos magnéticos uniformes, evitando el par dentado y la inestabilidad del movimiento.
- Unión de laminación robusta: El núcleo apilado debe tener una fuerte adhesión entre capas (mediante soldadura, remachado o unión) para resistir la vibración y mantener la integridad estructural bajo cargas dinámicas.
- Resistencia a la corrosión y al desgaste: Para entornos industriales o automotrices hostiles, las laminaciones pueden requerir tratamientos superficiales para evitar la oxidación y extender la vida útil.
No cumplir con estos requisitos puede tener consecuencias costosas, desde una reducción del rendimiento de producción en las líneas de automatización hasta una reducción de la duración de la batería en los vehículos eléctricos. Por eso, asociarse con un fabricante que domina estos matices es una inversión estratégica.
Nuestras ventajas de fabricación: elaboración de laminaciones de motores lineales en las que puede confiar
Con más de una década de experiencia en el procesamiento de núcleos de motores, hemos perfeccionado nuestros flujos de trabajo para ofrecer laminaciones de motores lineales que superan los estándares de la industria. Así es como nos destacamos:
-
Abastecimiento de materiales de primera calidad y pruebas de preproducción

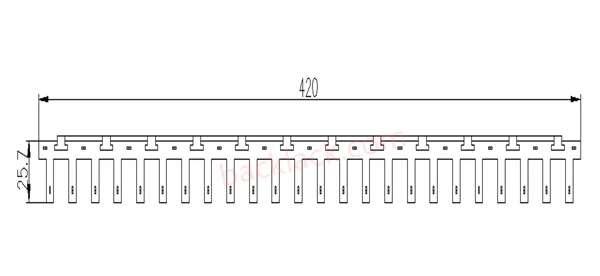

Obtenemos acero eléctrico no orientado (NOES) de alta calidad de proveedores confiables, incluidos grados como 35W250, 50W470 y aleaciones personalizadas de bajas pérdidas para aplicaciones especializadas. Cada lote de materia prima se somete a pruebas rigurosas utilizando un probador de propiedades magnéticas y un analizador espectral para verificar:
Artículo de prueba de materiales Nuestro estándar Promedio de la industria Pérdida de hierro (50 Hz, 1,5 T) �2,5 W/kg �3,2 W/kg Permeabilidad magnética (�) �1500�? �1200�? Tolerancia de espesor �0,002 mm �0,005 mm -
Estampado de precisión con equipos avanzados
El estampado es el paso más crítico en la producción de laminación con motores lineales y hemos invertido en equipos de última generación para dominarlo:
Prensas de estampado de precisión CNC (200-500 toneladas) con sistemas de servoalimentación, que permiten una precisión de estampado de 0,003 mm, fundamental para diseños de ranuras complejos en estatores de motores lineales.
Juegos de troqueles progresivos diseñados a medida para cada tipo de laminación, lo que permite cortar, ranurar, entallar y perforar simultáneamente en una sola pasada para garantizar la consistencia dimensional.

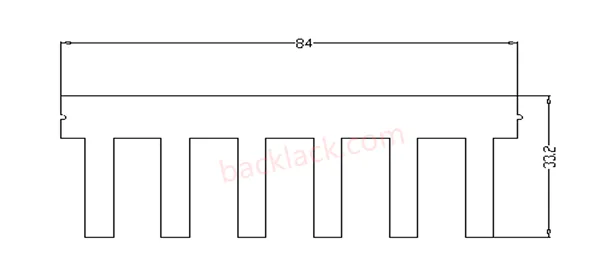

Sistemas automatizados de eliminación de rebabas que mantienen la altura de las rebabas por debajo de 0,005 mm, evitando cortocircuitos durante el bobinado y reduciendo la fricción del montaje.
También implementamos controles de calidad en tiempo real durante el estampado, utilizando sistemas de inspección por visión para escanear el 100% de las piezas en busca de errores dimensionales y defectos superficiales.
-
Técnicas avanzadas de laminación y ensamblaje
Después del estampado, utilizamos dos métodos de laminación principales para satisfacer las diferentes necesidades de la aplicación:

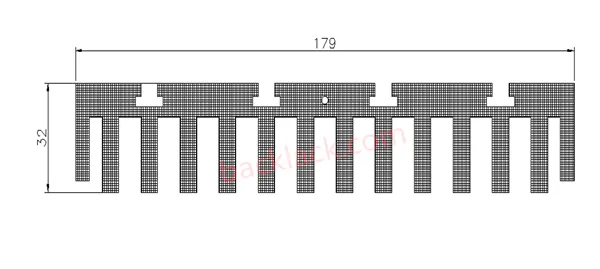

Método de laminación Detalles del proceso Ventajas Aplicaciones ideales Soldadura de pila Soldadura por arco de argón en 4-6 puntos por capa de laminación, controlada mediante CNC Alta resistencia estructural, resistencia a altas vibraciones. Trenes de propulsión para vehículos eléctricos, automatización industrial Unión aislada Curado térmico de adhesivo epoxi entre capas. Baja pérdida de hierro, densidad de pila uniforme Máquinas CNC de precisión, robótica médica. Todos los núcleos apilados se someten a pruebas de planitud (�0,008 mm por 100 mm de longitud) y comprobaciones de perpendicularidad para garantizar una integración perfecta en los conjuntos de motores lineales.
-
Soluciones totalmente personalizadas para cada industria
No hay dos aplicaciones de motores lineales iguales, por eso ofrecemos personalización de extremo a extremo:

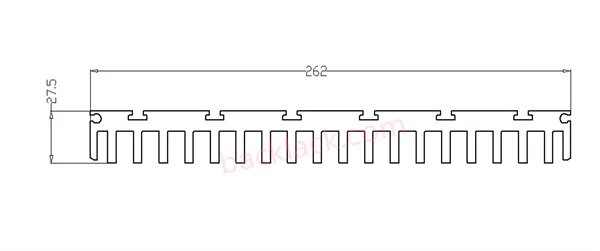

Colaboración en el diseño: nuestro equipo de ingeniería trabaja con usted para optimizar la geometría de laminación para las limitaciones de potencia, velocidad y espacio de su motor, utilizando FEA (análisis de elementos finitos) para simular el rendimiento magnético.
Personalización de materiales: seleccionamos o obtenemos materiales especiales (por ejemplo, acero eléctrico de alta temperatura para vehículos eléctricos, aleaciones resistentes a la corrosión para aplicaciones marinas) en función de su entorno.

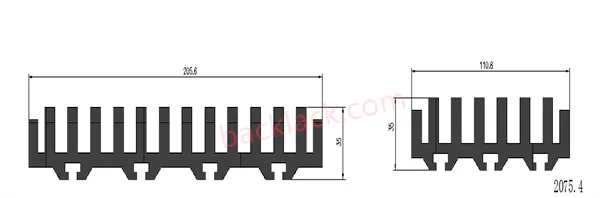

Flexibilidad de volumen: Manejamos prototipos de lotes pequeños (10 a 50 unidades) y producción a gran escala (más de 10,000 unidades por mes) con calidad constante.

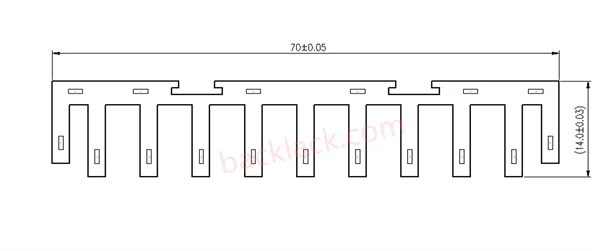

Servicios de valor agregado: Los servicios posteriores al ensamblaje incluyen bobinado, barnizado y pruebas magnéticas finales para entregar núcleos listos para instalar.
Nuestras laminaciones de motores lineales en acción: aplicaciones industriales clave
Nuestras laminaciones de motores lineales personalizados alimentan sistemas críticos en todas las industrias. Así es como aportan valor en escenarios del mundo real:
-

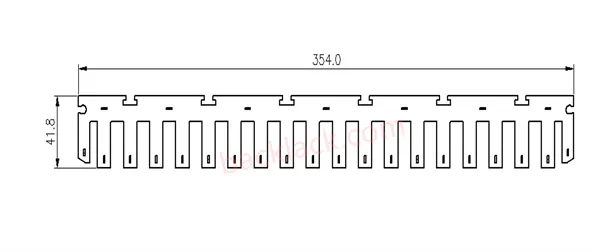

Automatización Industrial

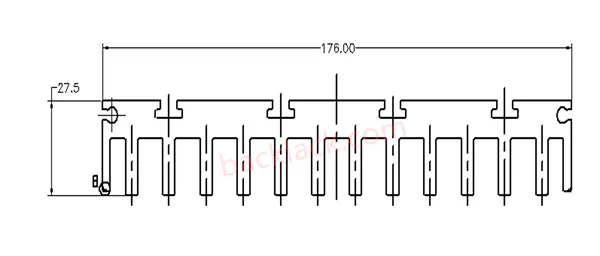

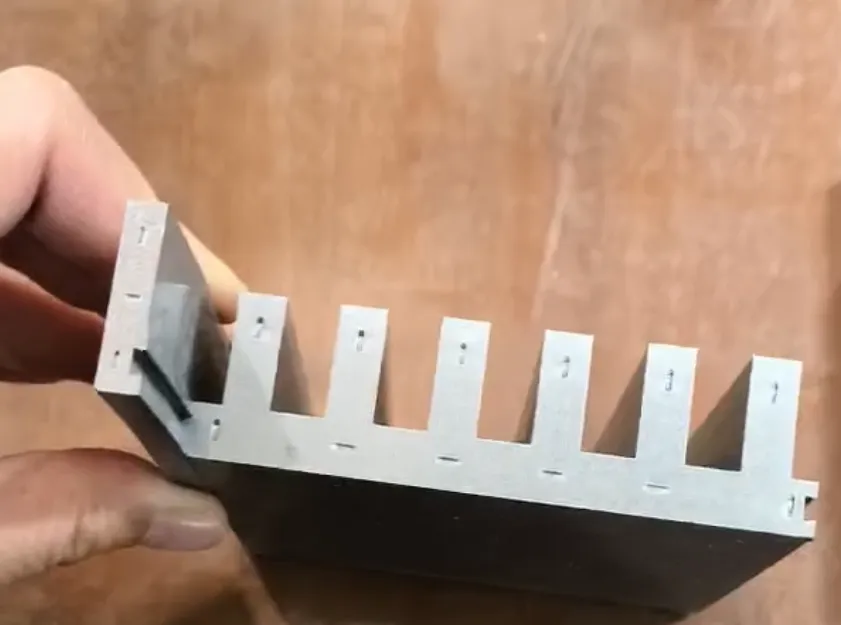

Para un fabricante líder de robots pick-and-place, desarrollamos laminaciones de motor lineal con diseño de ranura optimizado para reducir el par de engranaje en un 35 %. El resultado: tiempos de ciclo más rápidos (de 0,8 a 0,5 s por selección) y un aumento del 15 % en el rendimiento de la producción. Especificaciones clave:

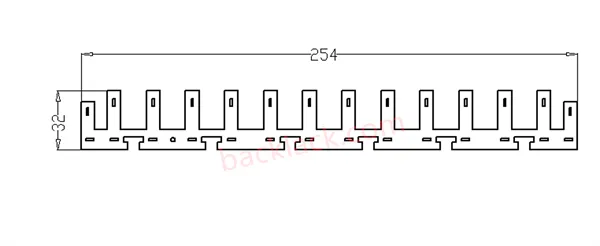

Precisión de estampado: �0,002 mm
Altura de pila: 80 mm (tolerancia �0,1 mm)
Material: acero eléctrico B35A230/35W230.
-

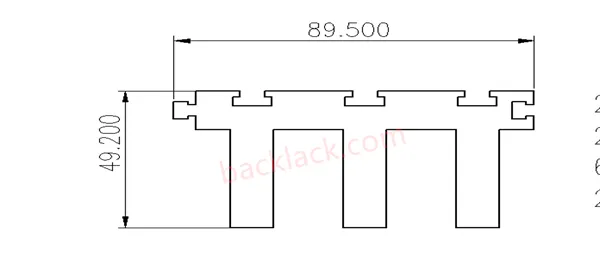

Vehículos eléctricos (EV)
Suministramos laminaciones de motores lineales resistentes a altas temperaturas para los sistemas de enfriamiento de baterías de un fabricante de vehículos eléctricos. Las laminaciones utilizan acero eléctrico 50W470 con un revestimiento de silicona, lo que permite el funcionamiento a 150 °C (en comparación con el estándar de la industria de 120 °C). Esto mejoró la eficiencia de enfriamiento en un 20%, extendiendo la vida útil de la batería en un 8%.
-
Robótica Médica

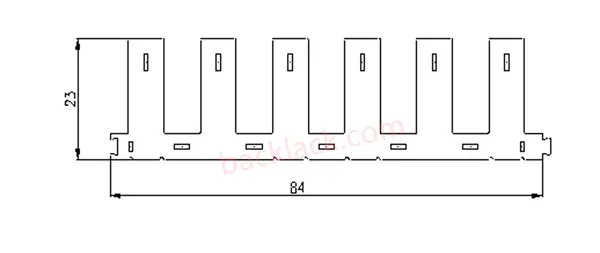

Para un desarrollador de robots quirúrgicos, creamos laminaciones de motores lineales de bajo ruido utilizando uniones aisladas. Los núcleos producen menos de 38 dB de ruido durante el funcionamiento, lo que es fundamental para quirófanos estériles y con pocas distracciones. Las laminaciones también cumplen con los estándares de sala limpia Clase 100.
Estudio de caso: aumento de la eficiencia de una línea de fabricación de paneles solares

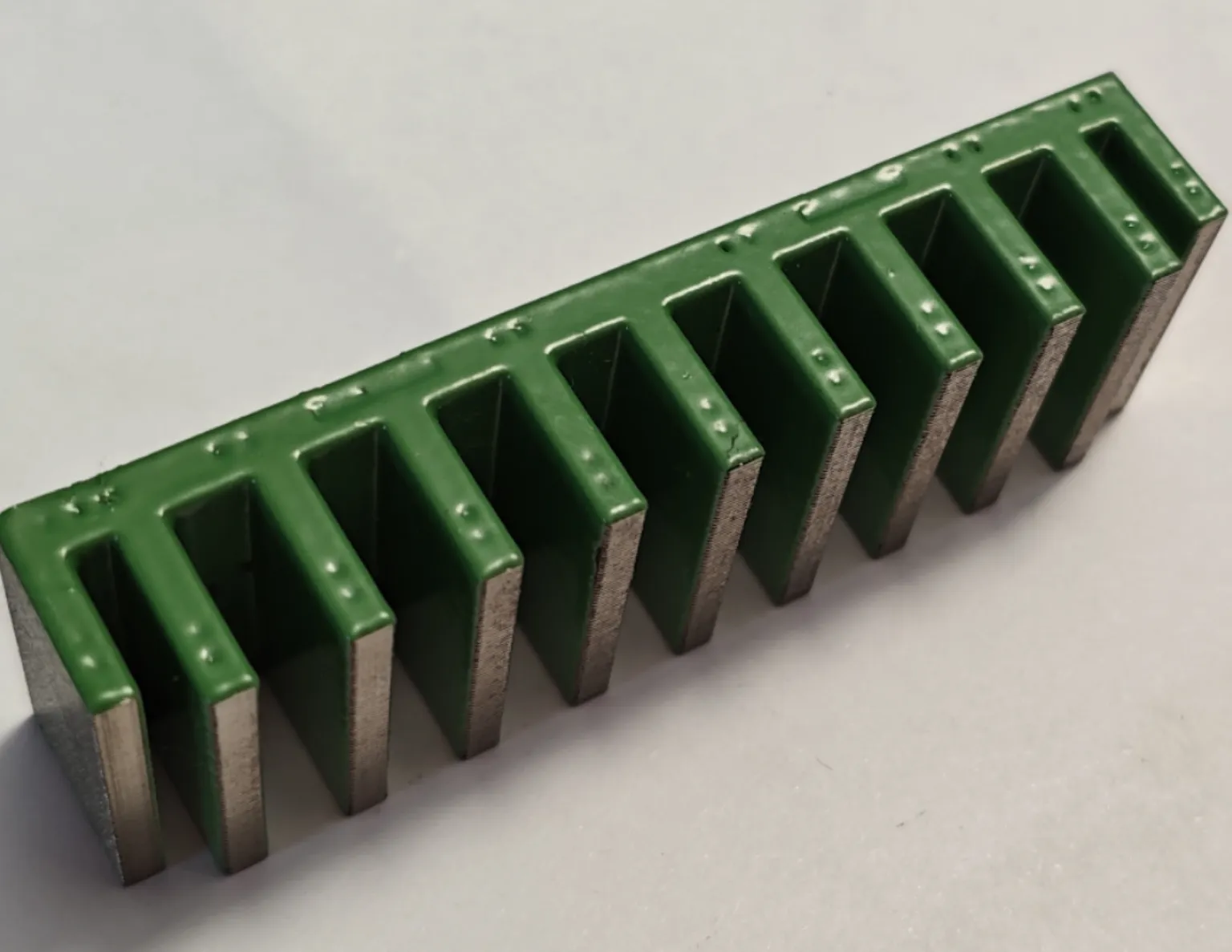

Un fabricante de paneles solares se enfrentaba a frecuentes tiempos de inactividad en sus máquinas cortadoras de obleas accionadas por motor lineal, provocados por el desgaste prematuro de la laminación. Las laminaciones existentes tenían dimensiones de ranura inconsistentes, lo que provocaba campos magnéticos desiguales y sobrecalentamiento.

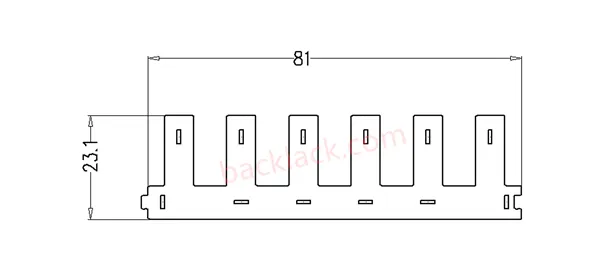

Nuestra solución: laminaciones de motor lineal personalizadas con estampado de precisión (tolerancia de �0,003 mm) y soldadura apilada para mayor durabilidad. También optimizamos la geometría de la ranura para mejorar la distribución del flujo magnético. Aquí está el impacto después de 6 meses de uso:
| Métrica | Antes de Nuestras Laminaciones | Después de nuestras laminaciones | Mejora |
|---|---|---|---|
| Tiempo de inactividad de la máquina | 8 horas/semana | 1 hora/semana | 87,5% de reducción |
| Eficiencia del motor | 88% | 95% | 7% de aumento |
| Rendimiento de corte de obleas | 95.2% | 99.1% | Aumento de 3,9 puntos porcentuales |
| Vida útil de laminación | 6 meses | 24 meses | 300% extensión |
¿Por qué elegirnos como su socio de laminación con motor lineal?
En nuestra fábrica de procesamiento de núcleos de motores, la calidad no es sólo una palabra de moda: está integrada en cada paso de nuestro proceso de fabricación. Estamos orgullosos de ofrecer:
- Plazos de entrega rápidos: 7-10 días para prototipos, 2-4 semanas para producción en masa.

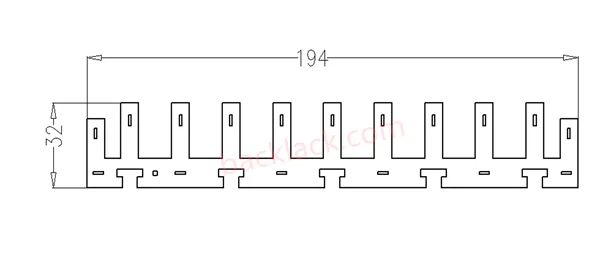

- Capacidades de cadena de suministro global, con envíos a más de 20 países.
- Soporte posventa dedicado: nuestro equipo brinda asistencia técnica y monitoreo del desempeño para todos los pedidos.
¿Busca un socio fabricante?
Ya sea que esté diseñando un nuevo motor lineal para la automatización industrial, actualizando un sistema de propulsión de vehículos eléctricos o construyendo equipos médicos de precisión, tenemos la experiencia para ofrecer laminaciones que mejoren el rendimiento de su producto.
Request a Technical ConsultationContáctenos hoy para compartir sus requisitos de laminación de motores lineales; le brindaremos una cotización gratuita y una consulta de diseño para ayudarlo a encontrar la solución perfecta.
Acerca de la tecnología Youyou
Youyou Technology Co., Ltd. se especializa en la fabricación de núcleos de precisión autoadherentes hechos de diversos materiales magnéticos blandos, incluido acero al silicio autoadherente, acero al silicio ultrafino y aleaciones magnéticas blandas especiales autoadherentes. Utilizamos procesos de fabricación avanzados para componentes magnéticos de precisión, brindando soluciones avanzadas para núcleos magnéticos blandos utilizados en componentes de energía clave, como motores de alto rendimiento, motores de alta velocidad, transformadores de frecuencia media y reactores.
Los productos de núcleos de precisión autoadherentes de la empresa incluyen actualmente una gama de núcleos de acero al silicio con espesores de tira de 0,05 mm (ST-050), 0,1 mm (10JNEX900/ST-100), 0,15 mm, 0,2 mm (20JNEH1200/20HX1200/ B20AV1200/20CS1200HF) y 0,35 mm (35JNE210/35JNE230/ B35A250-Z/35CS230HF), así como núcleos de aleación magnética blanda especiales, incluidos VACODUR 49, 1J22 y 1J50.
