Επισκόπηση: Η πρόκληση "πυρήνα" των γραμμικών κινητήρων, πλαστικοποιήσεις κινητήρων υψηλής ακρίβειας καθορίζουν το ανώτερο όριο ακρίβειας κατασκευής υψηλών προδιαγραφών
Ως «πυρήνας ισχύος» του εξοπλισμού αυτοματισμού και ημιαγωγών υψηλής τεχνολογίας, η ποιότητα του Linear Motor Stator Core (γραμμικός πυρήνας στάτορα κινητήρα), το βασικό συστατικό των γραμμικών κινητήρων (Linear Motor), καθορίζει άμεσα το ανώτερο όριο απόδοσης του κινητήρα. Το βασικό πλεονέκτημα των γραμμικών κινητήρων έγκειται στην εξάλειψη των ενδιάμεσων συνδέσμων μετάδοσης όπως οι μολύβδινες βίδες και τα γρανάζια, η άμεση μετατροπή της ηλεκτρικής ενέργειας σε μηχανική ενέργεια, η ουσιαστική εξάλειψη της αντίδρασης, της φθοράς και της υστέρησης που προκαλούνται από τη μηχανική μετάδοση και η λύση του πυρήνα για τον εντοπισμό θέσης σε νανοκλίμακα και τον έλεγχο της κίνησης υψηλής επιτάχυνσης. Σύμφωνα με τις τάσεις της τεχνολογίας της βιομηχανίας, οι απαιτήσεις απόδοσης για γραμμικούς κινητήρες σε τρέχοντα σενάρια εφαρμογών υψηλής τεχνολογίας, όπως ημιαγωγοί και πάνελ οθόνης (π.χ. χειρισμός γκοφρέτας ημιαγωγών, μικροκατεργασία με λέιζερ) έχουν εισέλθει στη «διπλή ακραία» εποχή - επιτάχυνση άνω των 10 g και ακρίβεια τοποθέτησης σε επίπεδο υπονανομέτρων. Σύμφωνα με αυτήν την απαίτηση, μικρά ελαττώματα σε πλαστικοποιήσεις κινητήρα υψηλής ακρίβειας θα ενισχυθούν απεριόριστα, καθιστώντας το βασικό σημείο συμφόρησης που περιορίζει την απόδοση του κινητήρα.
Οι παραδοσιακές διεργασίες πριτσίνωσης και συγκόλλησης, ως οι παραδοσιακές κύριες μέθοδοι για πλαστικοποίηση πυρήνα στάτη, έχουν τρία μοιραία ελαττώματα στην εφαρμογή γραμμικών κινητήρων υψηλής ακρίβειας, περιορίζοντας άμεσα την πρωτοποριακή απόδοση των ημιαγωγών και εξοπλισμού αυτοματισμού υψηλής ποιότητας και αποτυγχάνοντας να ανταποκριθούν στις βασικές απαιτήσεις χαμηλής απώλειας και υψηλής ακρίβειας:
- Θέρμανση υψηλής συχνότητας: Η τοπική καταπόνηση που δημιουργείται κατά το πριτσίνωμα και τη συγκόλληση θα καταστρέψει το μονωτικό στρώμα των φύλλων χάλυβα πυριτίου, σχηματίζοντας «βρόχους βραχυκυκλώματος», εντείνοντας την απώλεια δινορευμάτων, οδηγώντας σε ανεξέλεγκτη αύξηση της θερμοκρασίας του κινητήρα κατά τη λειτουργία υψηλής συχνότητας και αποτυγχάνοντας να καλύψει την απαίτηση χαμηλών απωλειών.
- Διακύμανση ώσης: Η ασυμμετρία του μαγνητικού κυκλώματος που προκαλείται από τη διαδικασία θα αλλάξει τη μαγνητική διαπερατότητα � των φύλλων από χάλυβα πυριτίου, με αποτέλεσμα εμφανές οδοντωτό αποτέλεσμα, καθιστώντας αδύνατη την επίτευξη σταθερής εξόδου ώθησης του Low Cogging Force Core Design, που είναι δύσκολο να ανταποκριθεί στις εξαιρετικά υψηλές απαιτήσεις του εξοπλισμού ημιαγωγών για ομαλότητα κίνησης.
- Μηχανική μικροδόνηση: Υπό μακροχρόνιες κρούσεις υψηλής συχνότητας, οι αρμοί με πριτσίνια είναι επιρρεπείς σε κόπωση και χαλάρωση και οι αρμοί συγκόλλησης είναι επιρρεπείς σε ρωγμές καταπόνησης, που οδηγούν σε μείωση της δυναμικής ακαμψίας του κινητήρα, επηρεάζοντας το εύρος ζώνης ελέγχου σερβομηχανισμού και δεν μπορούν να προσαρμοστούν στις ανάγκες κίνησης ακριβείας υπό μεταγωγή υψηλής ταχύτητας.

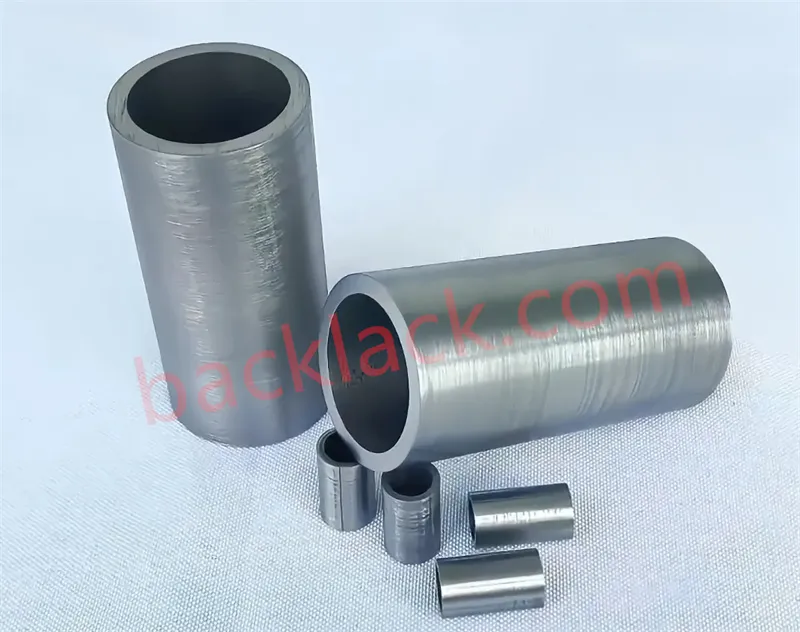

Ο αυτοσυνδεόμενος στάτης γραμμικού κινητήρα μας χωρίς πριτσίνια λύνει ουσιαστικά τα παραπάνω σημεία πόνου με τα βασικά του πλεονεκτήματα της υψηλής φυσικής αντοχής, του χαμηλού θορύβου και της υψηλής ηλεκτρομαγνητικής απόδοσης, προσαρμόζοντας με ακρίβεια τις ανάγκες εφαρμογής υψηλής τεχνολογίας ημιαγωγών και συστημάτων γραμμικής κίνησης. Ειδικά σε σενάρια όπως διεργασίες ημιαγωγών 7nm και κάτω και κατεργασία με λέιζερ TGV μικρο-οπής, τα ελαττώματα των παραδοσιακών διεργασιών θα οδηγήσουν άμεσα σε μειωμένη απόδοση του εξοπλισμού και στα ύψη του κόστους συντήρησης (αστοχίες κινητήρα που προκαλούνται από παραδοσιακούς πυρήνες στάτορα διεργασίας αντιπροσωπεύουν περισσότερο από το 35% των συνολικών αστοχιών εξοπλισμού υψηλής τεχνολογίας). Ο πυρήνας στάτορα Backlack της Youyou Company (αυτοσυνδεόμενος πυρήνας στάτορα) είναι ειδικά σχεδιασμένος για να λύνει τέτοια σημεία πόνου, ταιριάζοντας με ακρίβεια τις βασικές ανάγκες του εξοπλισμού ημιαγωγών για ομαλότητα κίνησης και χαμηλή απώλεια.
Σύγκριση τεχνολογίας: Γιατί η "Αυτοκόλληση χωρίς πριτσίνια" είναι η μόνη λύση;
Αντιμέτωπη με τα εγγενή ελαττώματα των παραδοσιακών διεργασιών, η βιομηχανία προσπάθησε να βελτιώσει την ακρίβεια πριτσίνωσης και να βελτιστοποιήσει τις διαδικασίες συγκόλλησης, αλλά καμία δεν μπορεί να λύσει θεμελιωδώς τα τρία βασικά προβλήματα της τάσης, της μόνωσης και της αγωγιμότητας της θερμότητας. Με πολυετή εμπειρία στην κατασκευή πλαστικοποιήσεων κινητήρα υψηλής ακρίβειας, η Youyou Company έχει αναπτύξει ανεξάρτητα τη διαδικασία Backlack (self-bonding). Μέσω της καινοτόμου ιδέας «χωρίς πριτσίνια και πλήρης συγκόλληση», σε συνδυασμό με την τεχνολογία ανόπτησης χωρίς πίεση, πέτυχε μια αλματώδη βελτίωση στην απόδοση του Backlack Stator Core (self-bonding statore core), που έγινε η βασική τεχνολογία υποστήριξης για την επόμενη γενιά γραμμικών κινητήρων υψηλής ακρίβειας. Ακολουθεί μια πολυδιάστατη σύγκριση σε εργαστηριακό επίπεδο μεταξύ της διαδικασίας αυτοκόλλησης Backlack της Youyou Company και των παραδοσιακών διαδικασιών, παρουσιάζοντας διαισθητικά τα βασικά πλεονεκτήματα της "χαμηλής απώλειας και υψηλής ακρίβειας" με δεδομένα, ταιριάζοντας με ακρίβεια τις ανάγκες των πελατών συστημάτων γραμμικής κίνησης και εξοπλισμού ημιαγωγών:
| Διάσταση Αξιολόγησης | Παραδοσιακή διεργασία (Καρτσίνισμα/Συγκόλληση) | Youyou Company Backlack Stator Core (Self-Bonding Stator Core) | Βελτίωση απόδοσης και βασική αξία (χαμηλή απώλεια + υψηλή ακρίβεια) |
|---|---|---|---|

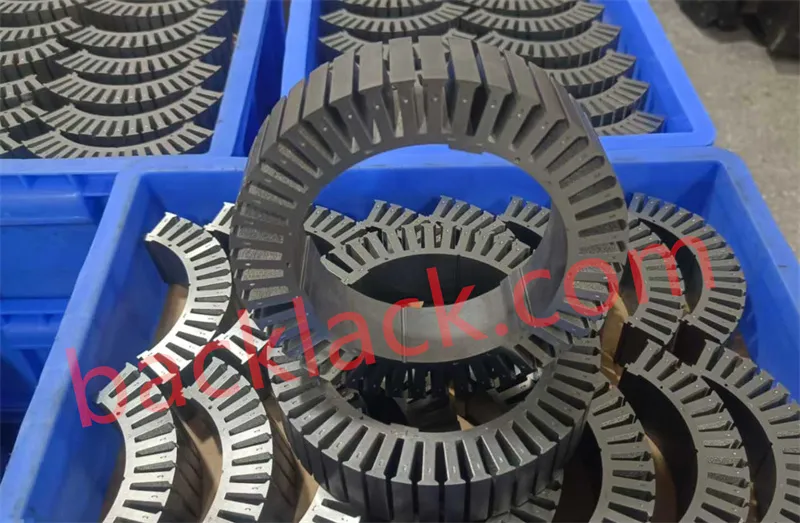

| Ομαλή ώθηση (Cogging) (Πυρήνας υψηλής ακρίβειας) | Το τοπικό στρες αλλάζει τη μαγνητική διαπερατότητα � των φύλλων χάλυβα πυριτίου, με αποτέλεσμα εμφανή διακύμανση ώσης, αδύναμη να επιτευχθεί Σχεδιασμός πυρήνα χαμηλής οδοντωτής δύναμης | Πλαστικοποίηση χωρίς καταπόνηση, σε συνδυασμό με ανόπτηση χωρίς καταπόνηση, εξασφαλίζοντας εξαιρετικά ομοιόμορφη μαγνητική πυκνότητα διάκενου αέρα και τέλεια υλοποίηση Low Cogging Force Core Design | Πλήρης εξάλειψη του κυματισμού ώθησης, επίτευξη ομαλής κίνησης σε νανοκλίμακα, προσαρμογή σε σενάρια με εξαιρετικά υψηλές απαιτήσεις για ομαλότητα κίνησης, όπως χειρισμός γκοφρέτας ημιαγωγών και μέτρηση ακριβείας, και ακριβής αντιστοίχιση των αναγκών των πελατών εξοπλισμού ημιαγωγών |
| Θερμική ακτινική αγωγιμότητα (βοηθητικό για χαμηλές απώλειες) | Τα ίχνη κενών αέρα μεταξύ των φύλλων, η υψηλή θερμική αντίσταση και η θερμότητα δεν μπορούν να πραγματοποιηθούν γρήγορα | Η θερμική αγώγιμη κόλλα γεμίζει όλα τα κενά, σχηματίζοντας μια συνεχή διαδρομή αγωγιμότητας θερμότητας σε συνδυασμό με τη διαδικασία στοίβαξης λεπτής πλαστικοποίησης | Η αύξηση της θερμοκρασίας του στάτη μειώθηκε κατά 8-12°C, προστατεύοντας αποτελεσματικά τους μόνιμους μαγνήτες από απομαγνήτιση, παρατείνοντας τη διάρκεια ζωής του κινητήρα και προσαρμόζοντας τις ανάγκες απαγωγής θερμότητας σε σενάρια υψηλής πυκνότητας ώσης, ενισχύοντας περαιτέρω τα πλεονεκτήματα χαμηλών απωλειών |
| Συντελεστής πλαστικοποίησης (Συσκευασία) (Βοηθητικό για υψηλή ακρίβεια) | Περίπου 95,0% - 95,5%, χαλαρή πλαστικοποίηση, ανεπαρκής μαγνητική αγώγιμη διατομή, αδυναμία επίτευξης πλαστικοποίησης υψηλής ακρίβειας | 98,2% (0,2%), μέσω της διαδικασίας Thin Lamination Stacking, η πλαστικοποίηση είναι συμπαγής και ομοιόμορφη, με σταθερή μαγνητική αγώγιμη απόδοση, υπογραμμίζοντας την αντοχή των πλαστικοποιήσεων κινητήρα υψηλής ακρίβειας | Η πυκνότητα ώσης αυξήθηκε κατά 5-8%, γεγονός που μπορεί να βελτιώσει την ώθηση εξόδου χωρίς αύξηση του όγκου του κινητήρα, βοηθώντας στη σμίκρυνση και ενσωμάτωση του εξοπλισμού και προσαρμογή στις ανάγκες συμπαγούς σχεδίασης του Linear Motor Stator Core και του Iron Core για Γραμμικούς ενεργοποιητές |

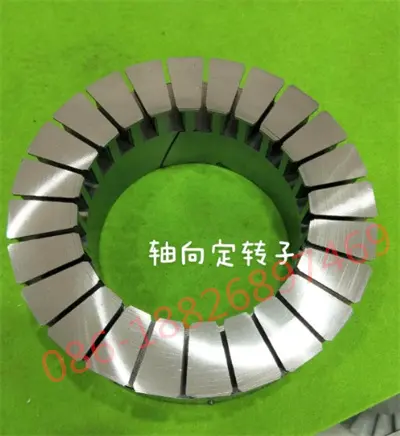

| Δυναμική ακαμψία (Υψηλή ακρίβεια + χαμηλή απώλεια) | Επιρρεπής σε κόπωση και χαλάρωση κάτω από μακροχρόνιες κρούσεις υψηλής συχνότητας, κακή δομική σταθερότητα, υψηλό θόρυβο και χαμηλή ηλεκτρομαγνητική απόδοση | Ολοκληρωμένη χύτευση ωρίμανσης, συντελεστής κοντά στο μονολιθικό μέταλλο, ενσωματωμένη δομή, που υπογραμμίζει τα βασικά πλεονεκτήματα του αυτοσυνδεόμενου γραμμικού στάτη κινητήρα χωρίς πριτσίνια με υψηλή φυσική αντοχή, χαμηλό θόρυβο και υψηλή ηλεκτρομαγνητική απόδοση | Σημαντική βελτίωση του εύρους ζώνης ελέγχου σερβομηχανισμού, προσαρμογή σε κίνηση υψηλής επιτάχυνσης άνω των 10 g, αποφυγή μηχανικών μικροδονήσεων υπό μεταγωγή υψηλής ταχύτητας, κάλυψη των αναγκών δυναμικής απόκρισης των μηχανών κοπής με λέιζερ και τοποθέτησης υψηλής ταχύτητας και προσαρμογή στο σενάριο εφαρμογής του Segmented Stator για μακριές διαδρομές |
Βασικό συμπέρασμα: Το εγγενές ελάττωμα των παραδοσιακών διεργασιών είναι η καταπόνηση και τα κενά που προκαλούνται από τη «μηχανική σύνδεση». Ο πυρήνας στάτορα Backlack της Youyou Company (αυτοσυνδεόμενος πυρήνας στάτορα), μέσω της συνδυασμένης διαδικασίας "χημικής συγκόλλησης + ανόπτησης χωρίς πίεση + λεπτής πλαστικοποίησης στοίβαξης", επιτυγχάνει την ενσωμάτωση της πλαστικοποίησης, λύνοντας ουσιαστικά τα τρία κύρια σημεία πόνου της μόνωσης, της αγωγιμότητας της θερμότητας και της ακαμψίας. Έχει πλεονεκτήματα τόσο χαμηλών απωλειών όσο και υψηλής ακρίβειας, προσαρμόζοντας τέλεια σε σενάρια εφαρμογών όπως Linear Motor Stator Core και Iron Core για Linear Actuators, και είναι η βέλτιστη επιλογή για πελάτες συστημάτων γραμμικής κίνησης και εξοπλισμού ημιαγωγών για να σπάσουν τα σημεία συμφόρησης απόδοσης.
Βασικά πλεονεκτήματα εμπειρογνωμόνων κατασκευής της Youyou Company, Κατασκευή τεχνικών φραγμών υψηλής ακρίβειας και χαμηλών απωλειών
Η εφαρμογή της τεχνολογίας αυτοκόλλησης απαιτεί όχι μόνο βασικές τεχνολογικές ανακαλύψεις αλλά και εξαιρετική ακρίβεια κατασκευής και έλεγχο λεπτομέρειας. Με πολυετή πείρα στην κατασκευή πλαστικοποιήσεων κινητήρα υψηλής ακρίβειας, η Youyou Company εστιάζει στην Ε&Α και την παραγωγή Backlack Stator Core (αυτοσυνδεόμενος πυρήνας στάτορα) σε συνδυασμό με τις ανάγκες εφαρμογής της βιομηχανίας γραμμικών μηχανών, διαμορφώνοντας τρία βασικά πλεονεκτήματα κατασκευής, δίνοντας πλήρη απόδοση στη χαμηλής απώλειας και υψηλής ακρίβειας τεχνολογία, διακρίνοντας την ίδια τεχνολογία αντιστοίχισης και υψηλής ακρίβειας. ανάγκες των πελατών σε συστήματα γραμμικής κίνησης και ημιαγωγούς:
-
Συσκευές πλαστικοποίησης από χάλυβα 0,1 mm/0,2 mm εξαιρετικά λεπτές, ικανές στη διαδικασία στοίβαξης λεπτής πλαστικοποίησης

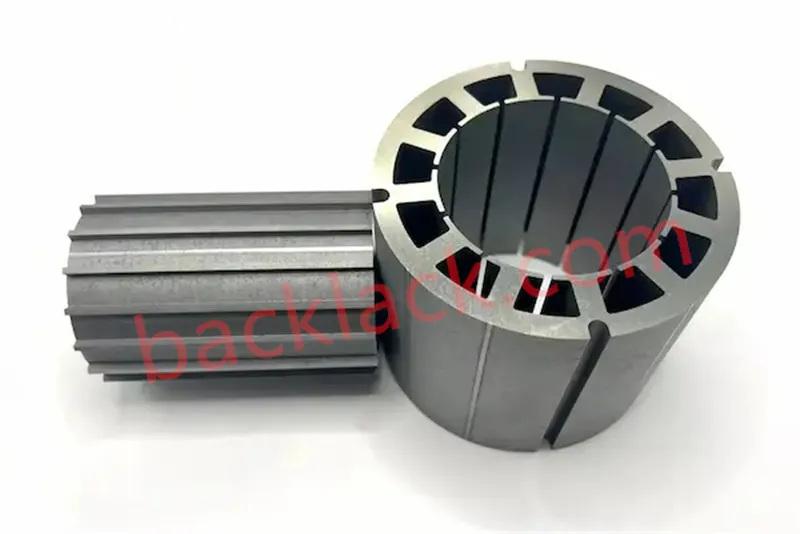

Όταν οι γραμμικοί κινητήρες λειτουργούν με υψηλή ταχύτητα, η συχνότητα λειτουργίας του στάτη μπορεί να φτάσει αρκετές χιλιάδες Hertz. Το πάχος του χάλυβα πυριτίου για γραμμικούς κινητήρες υψηλής ταχύτητας είναι το κλειδί για τη μείωση της απώλειας δινορευμάτων και τη βελτίωση της δυναμικής απόδοσης του κινητήρα. Η Youyou Company δραστηριοποιείται βαθιά στον τομέα της εξαιρετικά λεπτής επεξεργασίας χάλυβα πυριτίου υψηλής απόδοσης, ικανή να επεξεργάζεται με ακρίβεια τον χάλυβα πυριτίου υψηλής ποιότητας για γραμμικούς κινητήρες υψηλής ταχύτητας όπως ο ιαπωνικός JFE 10JNEX900 και ο Nippon Steel 20HT1500, που κατασκευάζει επαγγελματικά Ul1mm/0mmlic. Lamination Assemblies, ικανά στη διαδικασία Thin Lamination Stacking, που καλύπτουν όλες τις προδιαγραφές από 0,1 mm έως 0,2 mm, επιδεικνύουν πλήρως τη δύναμη του πυρήνα του εργοστασίου στην επεξεργασία υλικών υψηλής ποιότητας και καλύπτουν τις ανάγκες χαμηλών απωλειών και υψηλής ακρίβειας σεναρίων υψηλής συχνότητας και υψηλής επιτάχυνσης.
Τεχνικές λεπτομέρειες: Τα εξαιρετικά λεπτά φύλλα πυριτίου χάλυβα είναι επιρρεπή σε στρέβλωση άκρων και κακή ευθυγράμμιση πλαστικοποίησης κατά την πλαστικοποίηση και τη σκλήρυνση, που οδηγεί σε ανομοιόμορφα μαγνητικά κυκλώματα και διακυμάνσεις ώσης, επηρεάζοντας την ποιότητα των πλαστικοποιήσεων κινητήρα υψηλής ακρίβειας. Μέσω της ανεξάρτητης ανεπτυγμένης ειδικής τεχνολογίας ελέγχου καμπύλης πίεσης σκλήρυνσης, σε συνδυασμό με τη διαδικασία ανόπτησης χωρίς πίεση, η Youyou Company ελέγχει με ακρίβεια την πίεση και τη θερμοκρασία σκλήρυνσης κάθε στρώσης πλαστικοποίησης. Εξασφαλίζοντας το πάχος των 0,1mm/0,2mm εξαιρετικά λεπτών συγκροτημάτων πλαστικοποίησης από χάλυβα πυριτίου, λύνει πλήρως το πρόβλημα παραμόρφωσης των άκρων των λεπτών φύλλων μετά τη σκλήρυνση, εξασφαλίζοντας παραλληλισμό και επιπεδότητα πλαστικοποίησης, παρέχοντας βασική εγγύηση για ομοιόμορφα μαγνητικά κυκλώματα και σχεδιασμό πυρήνα χαμηλής οδοντωτής δύναμης. Αυτή η τεχνολογική ανακάλυψη λύνει επίσης το βασικό πρόβλημα της λεπτής πλαστικοποίησης στοίβαξης του εξαιρετικά λεπτού χάλυβα πυριτίου στη βιομηχανία.
-

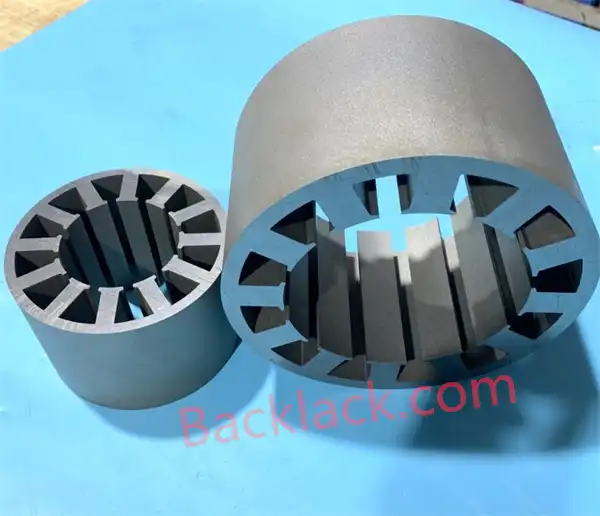

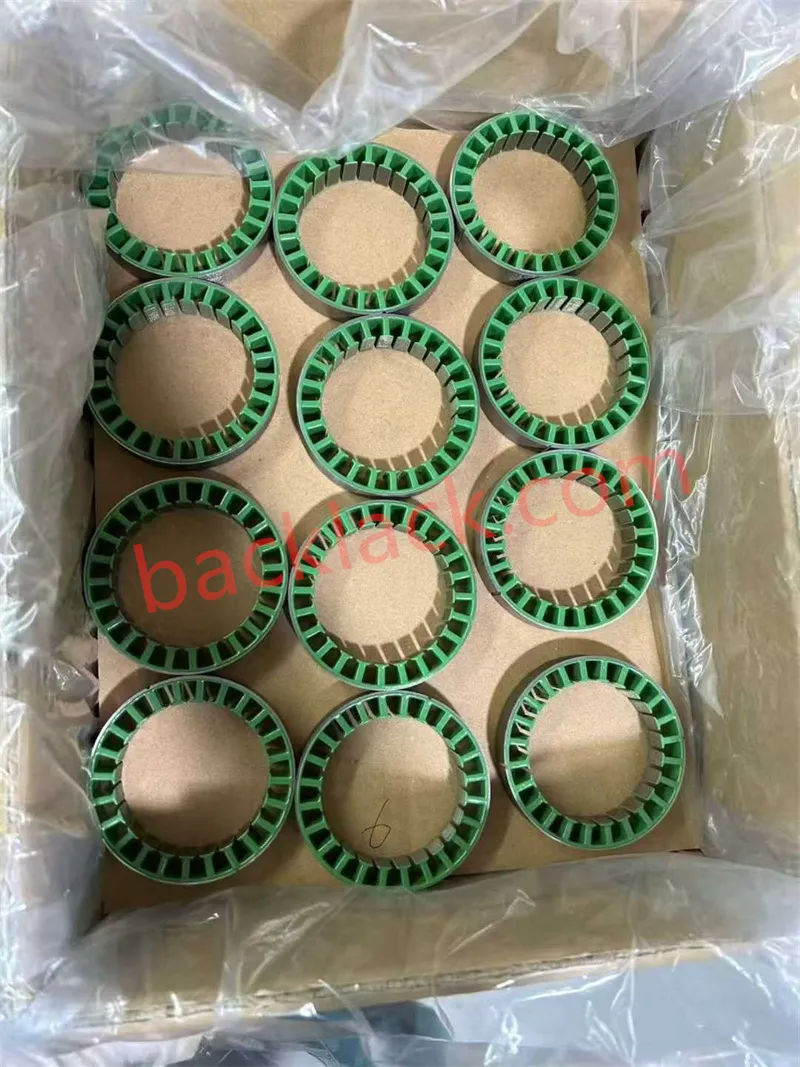

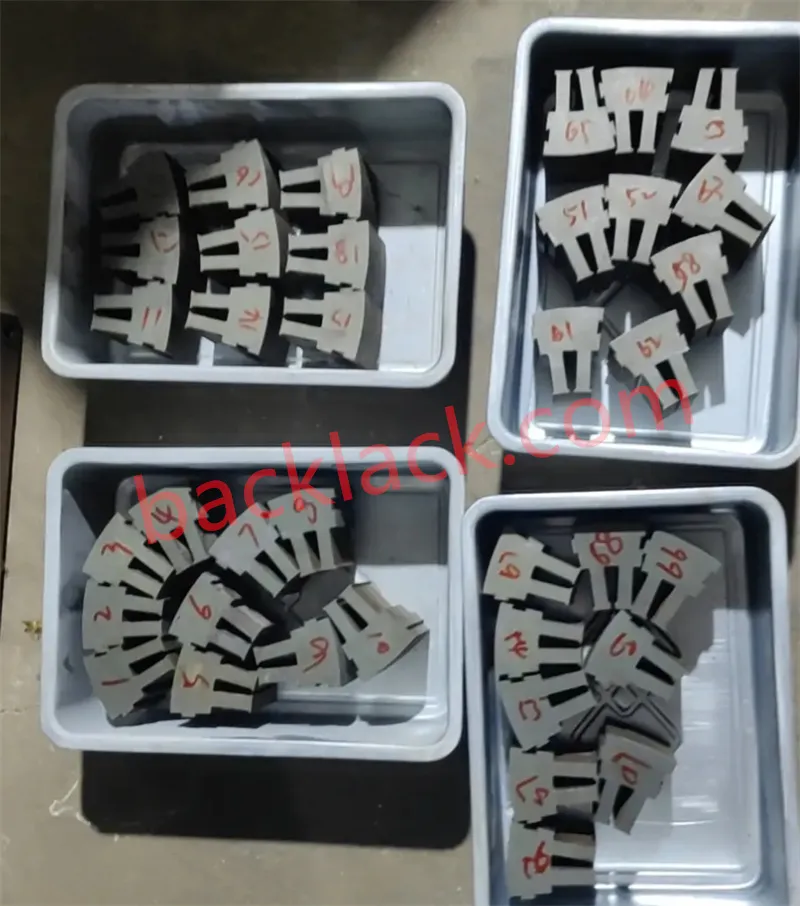

Ακριβής έλεγχος τμηματοποιημένου στάτορα για κινητήρες μακράς διαδρομής, σπάζοντας το σημείο συμφόρησης των εφαρμογών μακράς διαδρομής
Ο εξοπλισμός αυτοματισμού υψηλών προδιαγραφών (όπως μηχανές τοποθέτησης υψηλής ταχύτητας, εξοπλισμός επεξεργασίας λέιζερ μεγάλης διαδρομής) και εξοπλισμός ημιαγωγών συχνά απαιτούν μάτισμα στάτορα πολλαπλών τμημάτων για να επιτευχθεί άπειρη λειτουργία μεγάλης διαδρομής. Η γεωμετρική συνοχή και η συνέχεια του μαγνητικού κυκλώματος κατά τη συναρμογή του Segmented Stator για κινητήρες μακράς διαδρομής είναι το κλειδί για τον προσδιορισμό της ακρίβειας κίνησης μακράς διαδρομής. Το παραδοσιακό μάτισμα στάτορα διαδικασίας είναι επιρρεπές σε κακή ευθυγράμμιση των δοντιών και άλμα μαγνητικού κυκλώματος, που οδηγεί σε κρούση και υψηλό θόρυβο κατά τη λειτουργία του κινητήρα, επηρεάζοντας τις ανάγκες του εξοπλισμού χωρίς σταθερότητα.

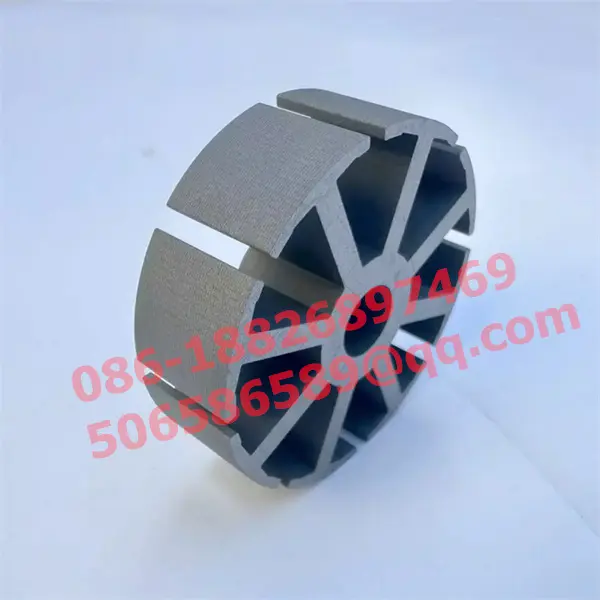

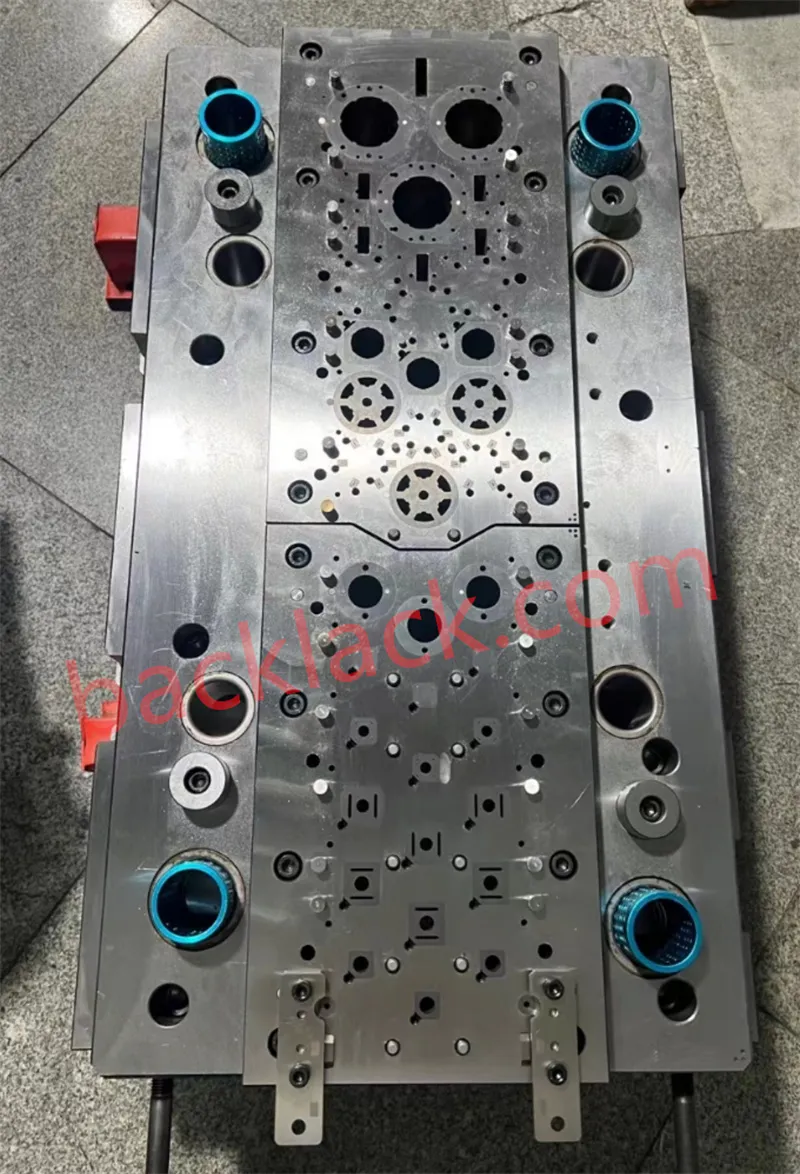

Εγγύηση Ακρίβειας: Εστιάζοντας στην επεξεργασία πλαστικοποιήσεων κινητήρα υψηλής ακρίβειας, η Youyou Company υιοθετεί την προοδευτική μήτρα υψηλής ακρίβειας σε συνδυασμό με τη δευτερεύουσα διαδικασία φινιρίσματος, ελέγχοντας αυστηρά την ακρίβεια επεξεργασίας των δοντιών του Silicon Steel για γραμμικούς κινητήρες υψηλής ταχύτητας, διασφαλίζοντας ότι η ανοχή θέσης δοντιού είναι εντός 1 mm, πολύ υψηλότερη από £00. διασφαλίζοντας τη γεωμετρική ακρίβεια κάθε τμηματοποιημένου στάτορα για κινητήρες μεγάλης διαδρομής και συμβάλλοντας στην επίτευξη σχεδίασης πυρήνα χαμηλής οδοντωτής δύναμης.

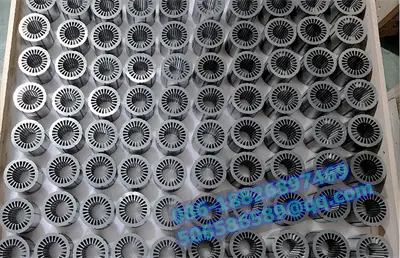

Λύση συρραφής: Βασιζόμενος στο πλεονέκτημα ολοκλήρωσης του Backlack Stator Core (πυρήνας στάτορα αυτοκόλλησης), σε συνδυασμό με τη διαδικασία ανόπτησης χωρίς πίεση, ο αυτοσυνδεόμενος στάτορας που παρέχεται από την Youyou Company έχει εξαιρετική γεωμετρική συνέπεια και συνέχεια μαγνητικού κυκλώματος στο τμηματοποιημένο μάτισμα. Η απόκλιση ομοιομορφίας της μαγνητικής πυκνότητας του διακένου αέρα μετά το μάτισμα είναι £0,5%, αποφεύγοντας αποτελεσματικά την κρούση που προκαλείται από το άλμα του μαγνητικού κυκλώματος κατά τη διάρκεια της κίνησης μεγάλης διαδρομής, προσαρμοζόμενη στις ανάγκες σεναρίων όπως ο χειρισμός γκοφρέτας ημιαγωγών και η ανίχνευση ακριβείας μεγάλης διαδρομής, η επίτευξη του βασικού στόχου της "άπειρης ταχύτητας του κινητήρα". Πυρήνας και τμηματοποιημένος στάτορας για κινητήρες μεγάλης διαδρομής.
-

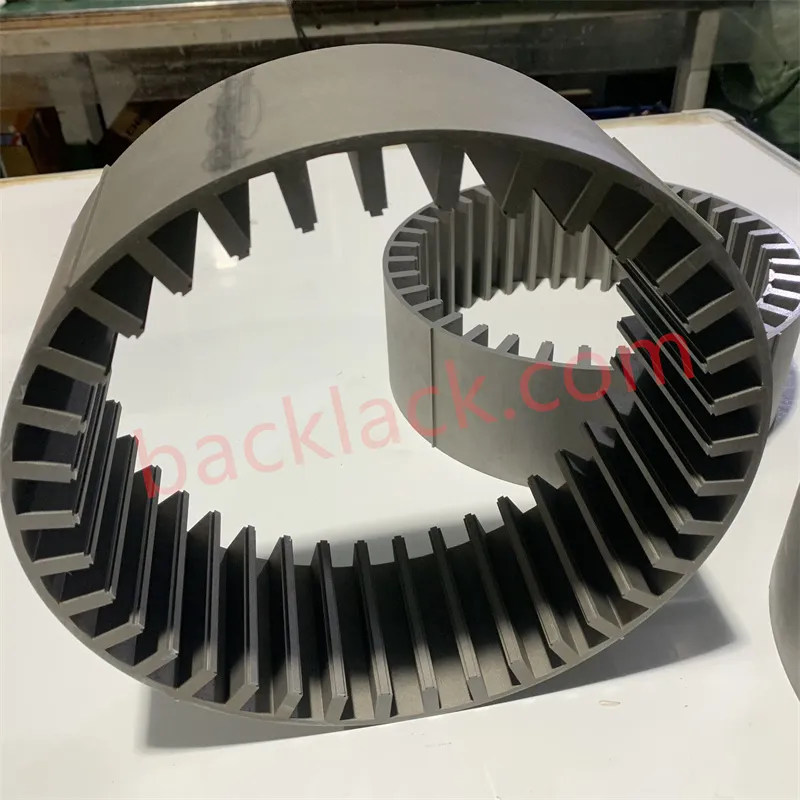

Καινοτόμος εφαρμογή ηλεκτρικού χάλυβα με προσανατολισμό σε κόκκους (GOES): 23ZDKH85, Ενισχύοντας τα διπλά πλεονεκτήματα της χαμηλής απώλειας και της υψηλής ακρίβειας
Σε σενάρια εφαρμογών που απαιτούν εξαιρετικά μεγάλη στιγμιαία ώση, όπως κοπή με λέιζερ υψηλής ισχύος, στρατιωτικά τραπέζια δόνησης και εξοπλισμό ημιαγωγών, η μαγνητική αγωγιμότητα του Linear Motor Stator Core καθορίζει άμεσα το ανώτερο όριο της ώθησης του κινητήρα και του επιπέδου απώλειας. Η Youyou Company υιοθετεί καινοτόμα τον ηλεκτρικό χάλυβα 23ZDKH85 προσανατολισμένο σε κόκκους (GOES) ως τη βασική επιλογή του χάλυβα πυριτίου για γραμμικούς κινητήρες υψηλής ταχύτητας. Σε συνδυασμό με τη διαδικασία αυτοκόλλησης Backlack και τη διαδικασία στοίβαξης λεπτής πλαστικοποίησης, επιτυγχάνει μια αλματώδη βελτίωση τόσο στην απόδοση ώσης όσο και στις χαμηλές απώλειες - ο μαγνητικά εύκολος άξονας του ηλεκτρικού χάλυβα με προσανατολισμό κόκκων έχει εμφανή κατευθυντικότητα. Με τον ακριβή έλεγχο της ευθυγράμμισης του μαγνητικά εύκολου άξονα των φύλλων χάλυβα πυριτίου με την κατεύθυνση του μαγνητικού κυκλώματος των γραμμικών κινητήρων, η μαγνητική αντίσταση μπορεί να μειωθεί περισσότερο από 15%, αυξάνοντας σημαντικά το ανώτερο όριο της απλής ώθησης και περαιτέρω μείωση της κατανάλωσης ενέργειας, ενισχύοντας το πλεονέκτημα χαμηλών απωλειών.
Λογική βελτιστοποίησης: Διαφορετικό από τον μη προσανατολισμένο χάλυβα πυριτίου που χρησιμοποιείται συνήθως στη βιομηχανία, ο ηλεκτρικός χάλυβας με προσανατολισμό κόκκων (GOES) είναι ένας υψηλής ποιότητας χάλυβας πυριτίου για γραμμικούς κινητήρες υψηλής ταχύτητας με πιο εξαιρετική μαγνητική αγωγιμότητα και η μαγνητική του διαπερατότητα σε μια συγκεκριμένη κατεύθυνση μπορεί να αυξηθεί κατά περισσότερο από 30%, αλλά έχει εξαιρετικά υψηλές απαιτήσεις μαγνητικής σταθερότητας και μαγνητισμού για Th. Μέσω ακριβούς ελέγχου τοποθέτησης πλαστικοποίησης και ωρίμανσης, σε συνδυασμό με τη διαδικασία ανόπτησης χωρίς καταπόνηση, η Youyou Company ταιριάζει απόλυτα με την μαγνητικά εύκολη κατεύθυνση άξονα του ηλεκτρικού χάλυβα με κόκκους, δίνοντας στο έπακρο το πλεονέκτημα μαγνητικής αγωγιμότητάς του, δημιουργώντας Backlack Stator Core υψηλής ακρίβειας και χαμηλής απώλειας (self-bonding sator core), παρέχοντας προσαρμοσμένο πυρήνα στάτορα υψηλής ακρίβειας. προσαρμογή στις ανάγκες εφαρμογής συστημάτων ημιαγωγών υψηλής τεχνολογίας και γραμμικής κίνησης για βαρύ φορτίο και υψηλή επιτάχυνση.
Τεχνικές Προδιαγραφές & Διασφάλιση Ποιότητας, Δημιουργία της Βάσης Προϊόντων Υψηλής Ακρίβειας και Χαμηλής Απώλειας

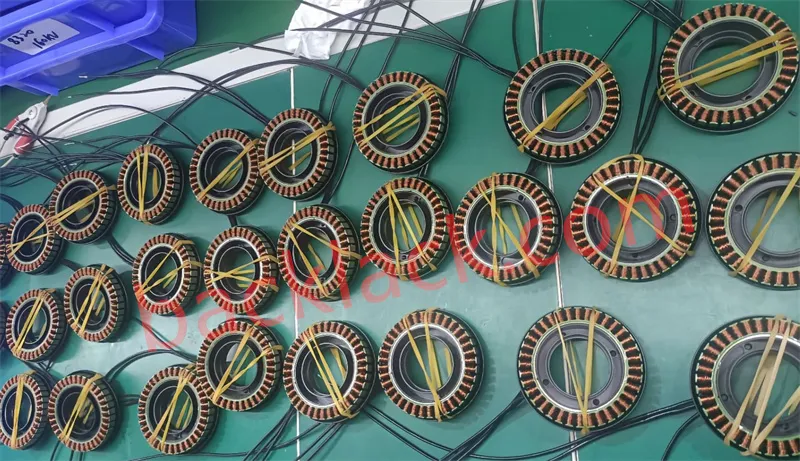

Στα σενάρια εφαρμογής γραμμικών κινητήρων υψηλής ακρίβειας και εξοπλισμού ημιαγωγών, η σταθερότητα και η συνέπεια της ποιότητας του Linear Motor Stator Core και του Iron Core για Γραμμικούς ενεργοποιητές είναι εξαιρετικά υψηλές. Η Youyou Company εφαρμόζει αυστηρά τα πρότυπα Industry 4.0 στη διαδικασία παραγωγής, καθιερώνει ένα σύστημα ποιοτικού ελέγχου πλήρους διεργασίας, εστιάζει στην παραγωγή Backlack Stator Core (αυτοσυνδεόμενος πυρήνας στάτορα) και 0,1mm/0,2mm Ultra-Thin Silicon Steel Lamination Assemblis, διασφαλίζοντας ότι οι πελάτες χρειάζονται υψηλές ανάγκες σε κάθε σετ προϊόντων. Οι ειδικές τεχνικές προδιαγραφές και η διασφάλιση ποιότητας είναι οι εξής:
Προδιαγραφές Υλικού

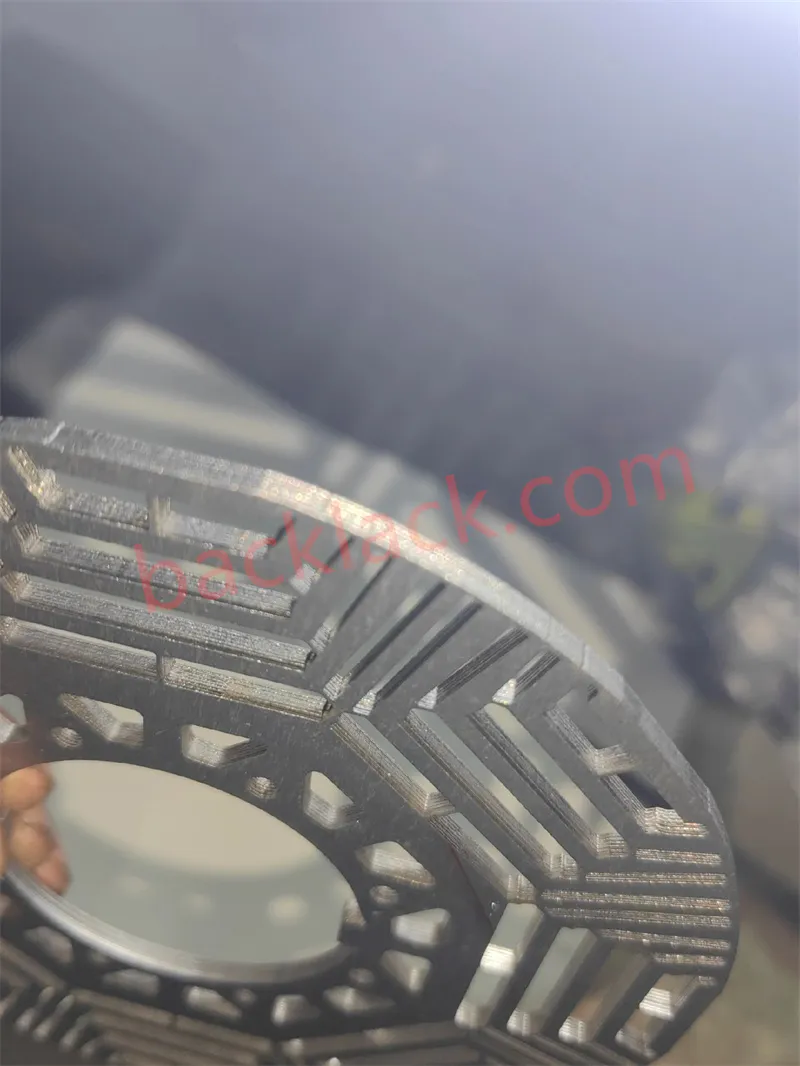

Επιλεγμένος χάλυβας πυριτίου για γραμμικούς κινητήρες υψηλής ταχύτητας, που καλύπτει όλες τις προδιαγραφές των 0,1 mm, 0,15 mm, 0,2 mm και 0,35 mm. Μεταξύ αυτών, τα συγκροτήματα πλαστικοποίησης από χάλυβα 0,1 mm/0,2 mm εξαιρετικά λεπτής σιλικόνης είναι προϊόντα βασικού πλεονεκτήματος, που καλύπτουν όλες τις σειρές μη προσανατολισμένων (NO) και κόκκων (GO) (συμπεριλαμβανομένου του 23ZDKH85). Μπορούν να προσαρμοστούν σύμφωνα με τα σενάρια εφαρμογής του πελάτη (υψηλή συχνότητα, υψηλή ώση, μεγάλη διαδρομή), επεξεργάζονται επαγγελματικά χάλυβα υψηλής απόδοσης από την JFE και τη Nippon Steel της Ιαπωνίας. Ταυτόχρονα, το γρέζι των φύλλων από χάλυβα πυριτίου ελέγχεται αυστηρά στα £0,05mm για να αποφευχθεί η καταστροφή του στρώματος μόνωσης και της απόδοσης του μαγνητικού κυκλώματος, εξασφαλίζοντας πλεονεκτήματα χαμηλών απωλειών και υψηλής ακρίβειας.
Φυσική Απόδοση
Η διατμητική αντοχή συγκόλλησης του Backlack Stator Core (αυτοσυνδεόμενος πυρήνας στάτη) είναι >15MPa, υπερβαίνοντας κατά πολύ το βιομηχανικό πρότυπο των 10MPa, αντικατοπτρίζοντας πλήρως το πλεονέκτημα της υψηλής φυσικής αντοχής του αυτοσυνδεόμενου γραμμικού στάτη κινητήρα χωρίς πριτσίνια, διασφαλίζοντας τη σταθερότητα της ενσωματωμένης δομής πλαστικοποίησης. Υποστηρίζει δοκιμές κύκλου υψηλής και χαμηλής θερμοκρασίας από -40°C έως 150°C, προσαρμόζοντας σε ακραία βιομηχανικά περιβάλλοντα. Ταυτόχρονα, μέσω αυστηρού ελέγχου πίεσης πλαστικοποίησης (2,0-2,5 MN/m2) σε συνδυασμό με τη διαδικασία ανόπτησης χωρίς πίεση, διασφαλίζει τη στεγανότητα του πυρήνα του σιδήρου, αποφεύγει τη χαλάρωση και τον θόρυβο κατά τη λειτουργία και εξασφαλίζει το βασικό πλεονέκτημα της υψηλής ηλεκτρομαγνητικής απόδοσης.
Γεωμετρική Επιθεώρηση

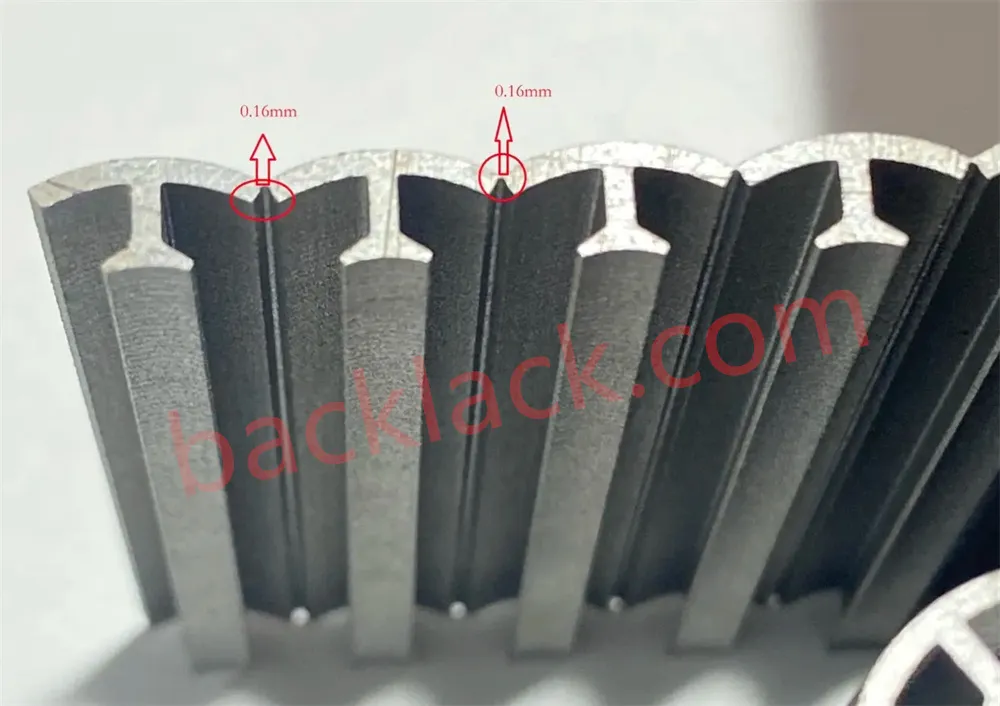

Η 100% επιθεώρηση του σχήματος των δοντιών πραγματοποιείται χρησιμοποιώντας ένα όργανο μέτρησης τρισδιάστατης εικόνας για να διασφαλιστεί η ακρίβεια στοίβαξης λεπτής πλαστικοποίησης και η ακρίβεια του μεγέθους των δοντιών, που πληρούν τις απαιτήσεις του Σχεδιασμού Πυρήνα Χαμηλής Δύναμης Οδοντώματος. Ο παραλληλισμός πλαστικοποίησης είναι <0,03 mm και η απόκλιση ομοιομορφίας της μαγνητικής πυκνότητας του διακένου αέρα είναι 0,5%, αποφεύγοντας τη διακύμανση της ώσης και την αύξηση της απώλειας που προκαλείται από ασυμμετρία μαγνητικού κυκλώματος και διασφαλίζοντας την ποιότητα των πλαστικοποιήσεων κινητήρα υψηλής ακρίβειας. Ταυτόχρονα, η ομοαξονικότητα της εσωτερικής και της εξωτερικής διαμέτρου του πυρήνα του σιδήρου ελέγχεται αυστηρά για να αποφευχθεί το σκούπισμα.
Επεξεργασία Επιφανειών

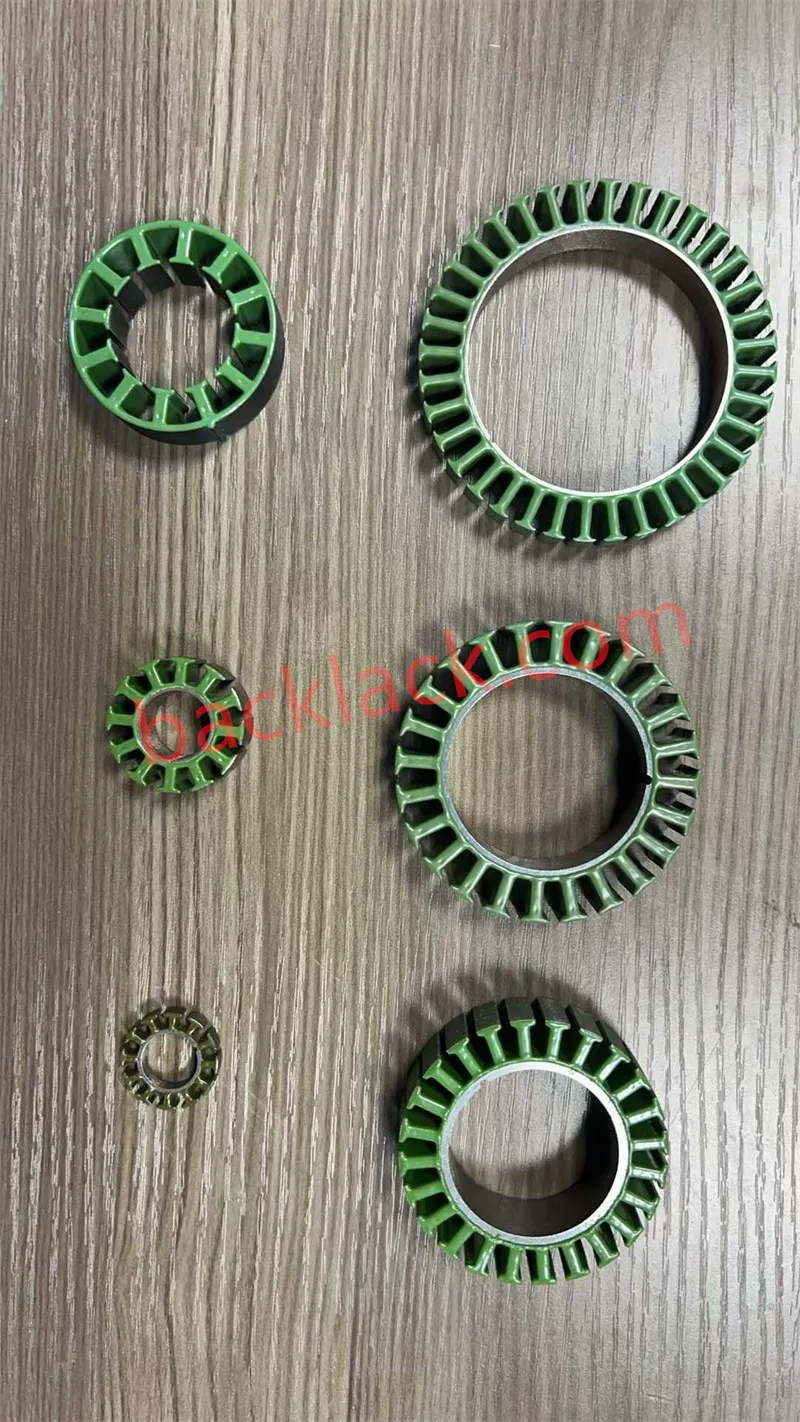

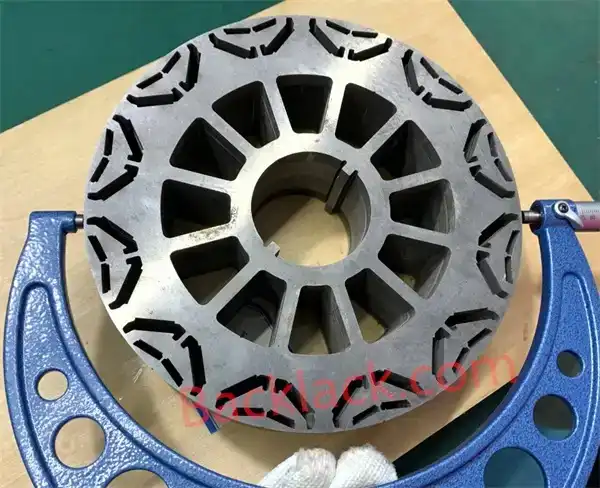

Παρέχονται διαφοροποιημένες προσαρμοσμένες λύσεις, όπως προαιρετικό φιλικό προς το περιβάλλον λάδι κατά της σκουριάς, ενθυλάκωση με εποξική ρητίνη κενού ή ειδική μονωτική επίστρωση βαφής. Μεταξύ αυτών, η ενθυλάκωση με εποξική ρητίνη κενού μπορεί να επιτύχει επίπεδο προστασίας IP67, προσαρμοσμένη σε ειδικά περιβάλλοντα όπως καθαρά δωμάτια ημιαγωγών και υγρασία, κάλυψη των καθαρών αναγκών ημιαγωγών και ιατρικού εξοπλισμού και διασφαλίζοντας περαιτέρω τη μακροπρόθεσμη σταθερότητα της απόδοσης χαμηλών απωλειών και υψηλής ακρίβειας του Backlack Stator Statorcore (self-bo).
Υλοποίηση κλάδου: Ο πυρήνας στάτορα Youyou Backlack Ενδυναμώνει καινοτομίες σε συστήματα ημιαγωγών/γραμμικής κίνησης

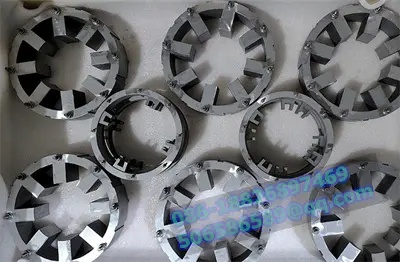

Επί του παρόντος, ο πυρήνας στάτορα Backlack της Youyou Company (πυρήνας στάτορα με αυτοκόλλητο) και τα Συγκροτήματα Lamination από χάλυβα πυριτίου 0,1 mm/0,2 mm έχουν εφαρμοστεί με επιτυχία σε πολλά βασικά πεδία όπως ημιαγωγοί, αυτοματισμοί υψηλής τεχνολογίας και επεξεργασία λέιζερ, προσαρμόζοντας με ακρίβεια σε εφαρμογές όπως St. για Γραμμικούς ενεργοποιητές και Τμηματοποιημένο στάτορα για κινητήρες μακράς διαδρομής. Επιλύει τα σημεία πόνου χαμηλής απώλειας και υψηλής ακρίβειας που δεν μπορούν να περάσουν οι παραδοσιακές διαδικασίες για πελάτες σε συστήματα γραμμικής κίνησης και ημιαγωγούς, συνειδητοποιώντας την αναβάθμιση της απόδοσης του εξοπλισμού.

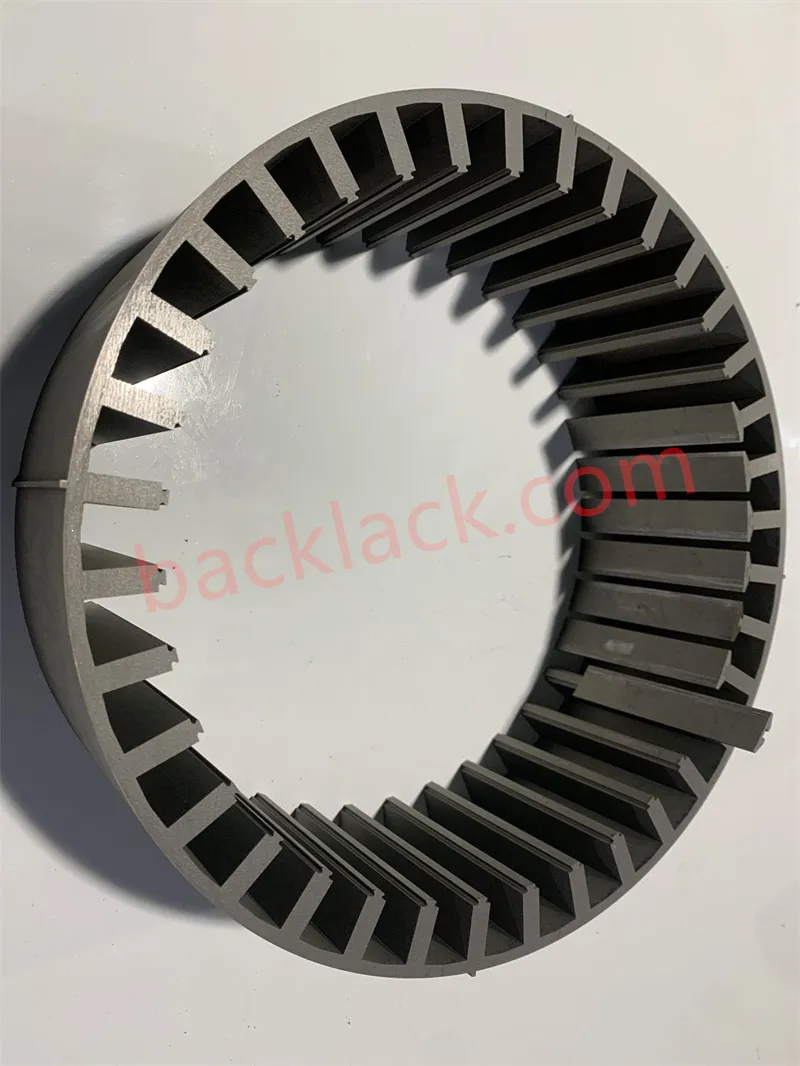

Στον τομέα των ημιαγωγών, παρέχει Backlack Stator Core (αυτοσυνδετικός πυρήνας στάτορα) για εξοπλισμό χειρισμού γκοφρέτας 12 ιντσών, υιοθετώντας το Low Cogging Force Core Design και εξαιρετικά λεπτά συγκροτήματα πλαστικοποίησης από χάλυβα σιλικόνης 0,1 mm, επιτυγχάνοντας 50 nm ακρίβεια επαναλαμβανόμενης θέσης σε 500 mm και 70 mm. αύξηση της απόδοσης του εξοπλισμού κατά περισσότερο από 12%. Στον τομέα της μικροκατεργασίας με λέιζερ, προσαρμόζεται στον εξοπλισμό επεξεργασίας μικρο-οπών TGV, παρέχοντας Backlack Stator Core υψηλής ακρίβειας (αυτοσυνδεόμενος πυρήνας στάτορα), επιτυγχάνοντας σφάλμα παρακολούθησης £2 m με ταχύτητα 2 m/s, διασφαλίζοντας τη συνοχή της στρογγυλότητας μικροοπών και καλύπτοντας τις ανάγκες επεξεργασίας του πίσω σχεδίου οθόνης για αναδίπλωση. Στον τομέα του αυτοματισμού υψηλής ταχύτητας, παρέχει Segmented Stator for Long-stroke Motors για μηχανές τοποθέτησης υψηλής ταχύτητας. Με τα βασικά πλεονεκτήματα του αυτοσυνδεόμενου γραμμικού στάτη κινητήρα χωρίς πριτσίνια υψηλής φυσικής αντοχής, χαμηλού θορύβου και υψηλής ηλεκτρομαγνητικής απόδοσης, επιτυγχάνει 5ετή λειτουργία χωρίς συντήρηση, μειώνοντας τις ετήσιες ανθρωποώρες συντήρησης από 120 ώρες σε 10 ώρες και βελτιώνοντας σημαντικά την απόδοση παραγωγής.
Σε συνδυασμό με την τρέχουσα τάση της γραμμικής βιομηχανίας κινητήρων � που εξελίσσεται προς μεγαλύτερη ακρίβεια, υψηλότερη απόδοση, μεγαλύτερη συμπαγή και μεγαλύτερη αξιοπιστία, ο πυρήνας στάτορα Backlack της Youyou Company (αυτοσυνδεόμενος πυρήνας στάτορα) και η διαδικασία στοίβαξης λεπτής πλαστικοποίησης πληρούν με ακρίβεια τις βασικές απαιτήσεις του κλάδου για τον πυρήνα γραμμικού στάτη κινητήρα. κινητήρια δύναμη για την ανάπτυξη της επόμενης γενιάς γραμμικών κινητήρων υψηλής ακρίβειας και επίσης ο προτιμώμενος προμηθευτής για πελάτες συστημάτων ημιαγωγών και γραμμικής κίνησης.
Συμπέρασμα: Ανακατασκευάστε τη βασική ανταγωνιστικότητα του συστήματος γραμμικής μετάδοσης κίνησης με βασικά πλεονεκτήματα υψηλής ακρίβειας και χαμηλών απωλειών
Στον ανταγωνισμό του ελέγχου κίνησης υψηλής ακρίβειας, η ποιότητα των πλαστικοποιήσεων κινητήρα υψηλής ακρίβειας καθορίζει το ανώτερο όριο απόδοσης του κινητήρα και η απόδοση του κινητήρα καθορίζει τη βασική ανταγωνιστικότητα του εξοπλισμού υψηλής ποιότητας. Οι παραδοσιακές διαδικασίες πριτσίνωσης και συγκόλλησης δεν μπορούν πλέον να προσαρμοστούν στις ανάγκες της επόμενης γενιάς γραμμικών κινητήρων υψηλής ακρίβειας. Ο πυρήνας στάτορα Backlack της Youyou Company (πυρήνας στάτορα με αυτοκόλλητο), που βασίζεται στις βασικές διεργασίες Thin Lamination Stacking και Stress-free Annealing, σε συνδυασμό με την ισχύ επεξεργασίας 0,1mm/0,2mm Ultra-Thin Silicon Steel Lamination, όχι μόνο επιλύει τις παραδοσιακές διαδικασίες αλλά και τις παραδοσιακές λύσεις. χαμηλή απώλεια και υψηλή ακρίβεια, που προσαρμόζεται τέλεια σε σενάρια εφαρμογών όπως Γραμμικός πυρήνας στάτορα κινητήρα, πυρήνας σιδήρου για γραμμικούς ενεργοποιητές και τμηματοποιημένος στάτης για κινητήρες μεγάλης διαδρομής.
Η Youyou Company δεν είναι μόνο ο επεξεργαστής Motor Laminations υψηλής ακρίβειας, αλλά και ο τεχνικός σας συνεργάτης. Κατανοούμε βαθιά τα σημεία πόνου των πελατών σε συστήματα γραμμικής κίνησης και ημιαγωγούς, εστιάζουμε στην Ε&Α και την παραγωγή Backlack Stator Core (αυτοσυνδεόμενος πυρήνας στάτορα) και μπορούμε να παρέχουμε μια λύση πλήρους διαδικασίας από Silicon Steel for Low-Design σε Core Core. βοηθώντας τον εξοπλισμό σας να ξεπεράσει τα σημεία συμφόρησης απόδοσης και να αποκτήσει πλεονέκτημα στον ανταγωνισμό της κατασκευής υψηλών προδιαγραφών.
Στο μέλλον, η Youyou Company θα συνεχίσει να εμβαθύνει την τεχνολογία Backlack Stator Core (self-bonding stator core), να βελτιστοποιεί τις διαδικασίες Thin Lamination Stacking και Stress-free Annealing, να βελτιώνει συνεχώς την ακρίβεια επεξεργασίας 0,1mm/0,2mm Ultra-Thin Silicon Steel Lamination, συνδυάζοντας τις νέες τεχνολογίες AI συνεχούς συντήρησης. βελτιστοποιήστε τις διαδικασίες, ενισχύστε τα πλεονεκτήματα χαμηλών απωλειών και υψηλής ακρίβειας και προωθήστε την επαναληπτική αναβάθμιση της τεχνολογίας γραμμικών κινητήρων υψηλής ακρίβειας, δίνοντας νέα ζωτικότητα στην ανάπτυξη μεταποιητικών βιομηχανιών υψηλής τεχνολογίας, όπως ημιαγωγοί και συστήματα γραμμικής κίνησης.
Είστε έτοιμοι να βελτιώσετε την απόδοση του κινητήρα σας;
Ερευνάτε λύσεις πλαστικοποίησης στάτορα υψηλής απόδοσης που παρέχουν εξαιρετικά χαμηλή απώλεια, υψηλή ακρίβεια και υψηλή ακαμψία, ενώ εξαλείφουν τις υψηλές απώλειες, τον κυματισμό ώσης και τους κραδασμούς του παραδοσιακού πριτσίνωσης και συγκόλλησης για συστήματα γραμμικής κίνησης υψηλής ακρίβειας επόμενης γενιάς;
Request a Technical ConsultationΕπικοινωνήστε μαζί μας σήμερα για τεχνική διαβούλευση και αξιολόγηση δείγματος. Η ομάδα μας θα συνεργαστεί μαζί σας για να κατανοήσει τις συγκεκριμένες απαιτήσεις σας, να βελτιστοποιήσει τον βασικό σχεδιασμό σας και να προσφέρει μια λύση που να ανταποκρίνεται στις ανάγκες απόδοσης, προϋπολογισμού και χρονοδιαγράμματος.
