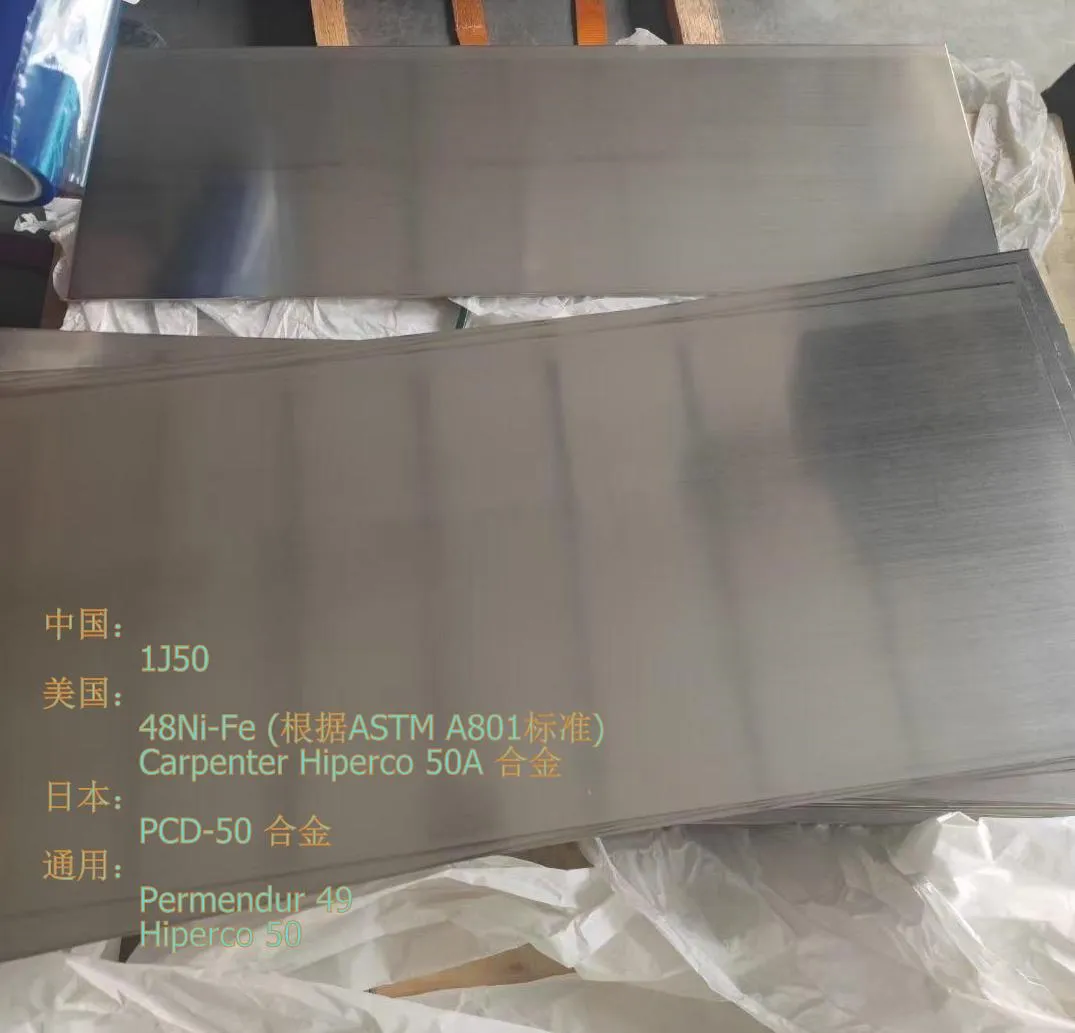

Öncelikle 1J50'yi tanıyalım: Bu sadece bir demir değil
1J50 demir-nikel yumuşak manyetik alaşımdır. Ulusal standartlarda "1" yumuşak manyetik özellikleri, "J" hassasiyeti, "50" ise yaklaşık %50 nikel içeriğini belirtir. Yüksek manyetik geçirgenliği ve düşük zorlayıcılığıyla bilinen seçkin bir malzeme ailesi olan Permalloy ailesine aittir.
Bunu manyetik malzemeler arasında bir "süper iletken" olarak düşünebilirsiniz (elbette sıfır dirence sahip değildir, aksine manyetik alan çizgilerini iletme konusunda olağanüstü güçlü bir yeteneğe sahiptir). Sıradan silikon çelik saclarla (DW470 gibi) karşılaştırıldığında, zayıf manyetik alanlardaki performansı birinci sınıftır.
1J50'yi Seçmek İçin Beş Temel Neden
-
??Son Derece Yüksek Doygunluk Manyetik İndüksiyon (Bs)
Nedir: Bs, bir malzemenin mıknatıslanabileceği maksimum derecedir ve birim hacim başına taşıyabileceği manyetik alanın gücünü belirler.
Neden Önemlidir: Yüksek bir Bs değeri, aynı alan içerisinde (stator yuvaları ve yoke boss) 1J50'nin daha güçlü bir manyetik akıyı geçebileceği ve dolayısıyla daha fazla tork üretebileceği anlamına gelir. Bu, daha kompakt motor tasarımlarına ve yüksek güç yoğunluğuna olanak tanır. 1J50'nin Bs değeri (yaklaşık 1,5T), ferrit gibi malzemelerden önemli ölçüde daha yüksektir ve güç motorlarında kullanımının temelini oluşturan yüksek dereceli silikon çelik saclarla karşılaştırılabilir.
-
Son Derece Yüksek Başlangıç Manyetik Geçirgenliği (�i) ve Maksimum Manyetik Geçirgenlik (�m)
Nedir: Manyetik geçirgenlik, bir malzemenin mıknatıslanabilme kolaylığını ölçer. Geçirgenlik ne kadar yüksek olursa, aynı kuvvette bir manyetik alan oluşturmak için gereken uyarma akımı o kadar düşük olur.
Neden Önemlidir: Son derece yüksek manyetik geçirgenlik iki önemli avantaj sunar:
Düşük uyarma akımı: Motorun çektiği akım, yüksüz veya hafif yüklü olduğunda çok düşüktür, bu da bakır kayıplarını (I?R kayıpları) önemli ölçüde azaltır ve özellikle kısmen yüklü koşullar altında motor verimliliğini artırır.
Yüksek tepki hızı: Manyetik alan, akım değişikliklerine tepki olarak hızla oluşur ve çöker; bu da motora mükemmel dinamik tepki özellikleri kazandırır, bu da onu hassas kontrol ve hızlı başlatma-durdurma süreleri gerektiren uygulamalar için ideal kılar.
-

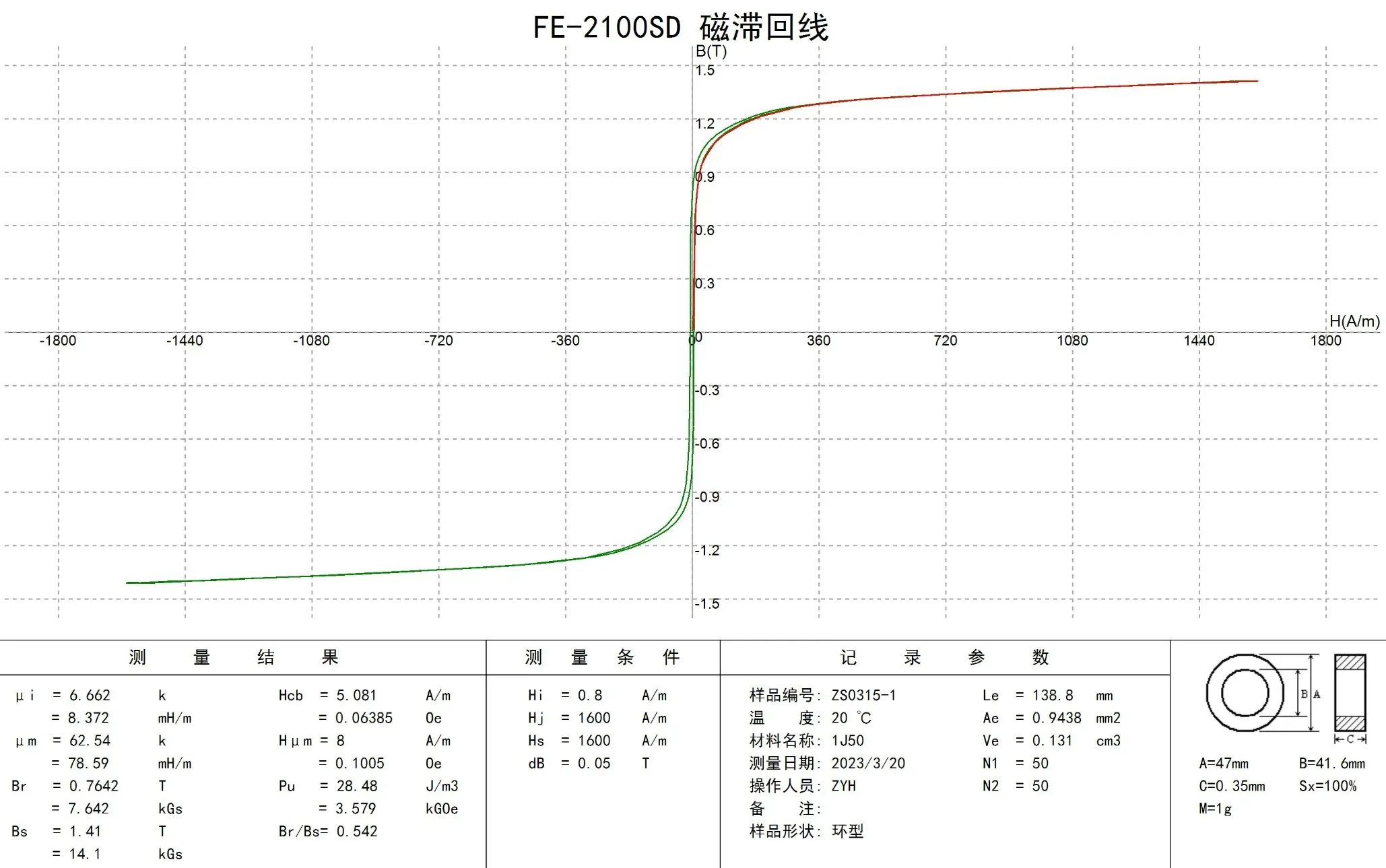

Son Derece Düşük Zorlayıcılık (Hc)
Nedir: Zorlayıcılık, bir malzemenin manyetikliğin giderilmesine karşı direncinin bir ölçüsüdür. Hc ne kadar düşük olursa malzemenin histerezis döngüsü o kadar ince olur, bu da mıknatıslanmayı ve manyetikliği gidermeyi kolaylaştırır.
Neden Önemlidir: Düşük koersivite doğrudan düşük histerezis kaybına yol açar. Histerezis kaybı, ısı olarak dağıtılan çekirdek kaybının önemli bir bileşenidir. 1J50'nin son derece düşük koersivite özelliği, alternatif manyetik alanlardaki histerezis kaybını en aza indirir, çekirdek kaybını ve motordaki sıcaklık artışını etkili bir şekilde azaltır, böylece verimliliği ve servis ömrünü artırır.
-

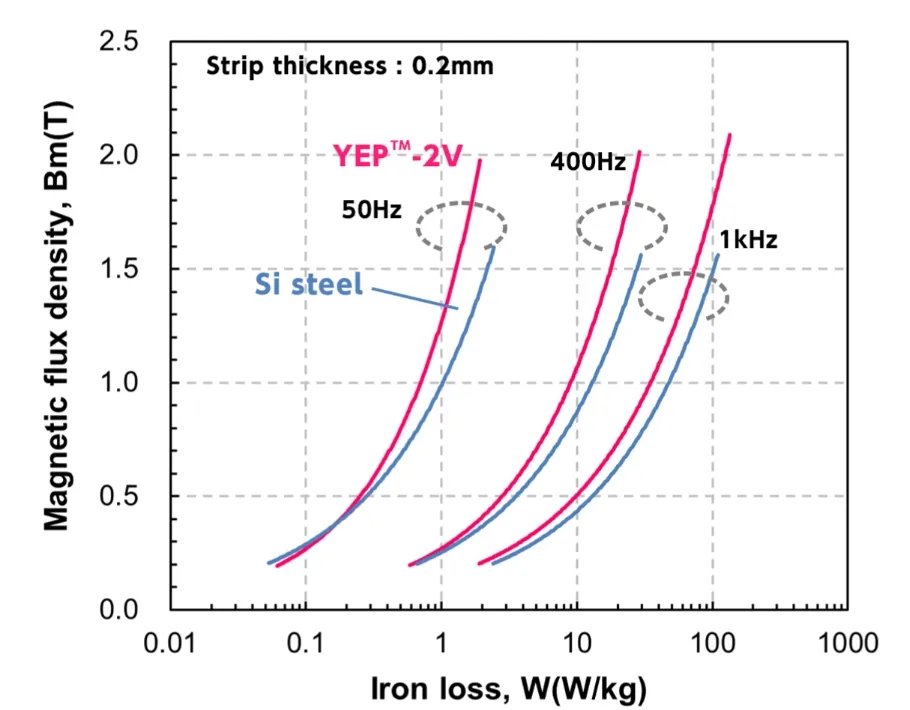

Düşük Çekirdek Kaybı
Bu avantajların birleşimiyle 1J50'nin toplam çekirdek kaybı (histerezis kaybı + girdap akımı kaybı), orta frekanslarda ve akı yoğunluklarında sıradan silikon çelik levhalardan önemli ölçüde daha düşüktür. Direnci silikon çeliğinki kadar yüksek olmasa da, yüksek frekanslarda nispeten yüksek girdap akımı kayıplarına neden olsa da, genel kayıp performansı, genellikle 400Hz ile 1000Hz arasında çalışan orta frekanslı havacılık motorlarında ve hassas servo motorlarda mükemmel kalır.
-
İstikrarlı ve Tutarlı Performans
Bir "hassas alaşım" olarak 1J50, manyetik özelliklerinde yüksek tutarlılık ve stabilite sağlayan son derece sıkı üretim süreçlerine ve gereksinimlere tabidir. Bu, her motorun tasarlandığı gibi çalışmasını sağlayan, yüksek performanslı, yüksek güvenilirliğe sahip motorların seri üretimi için çok önemlidir.
Takaslar: 1J50 Dezavantajları ve Çözümleri
Elbette hiçbir malzeme mükemmel değildir ve 1J50'yi seçmek bazı ödünleşimler gerektirir:

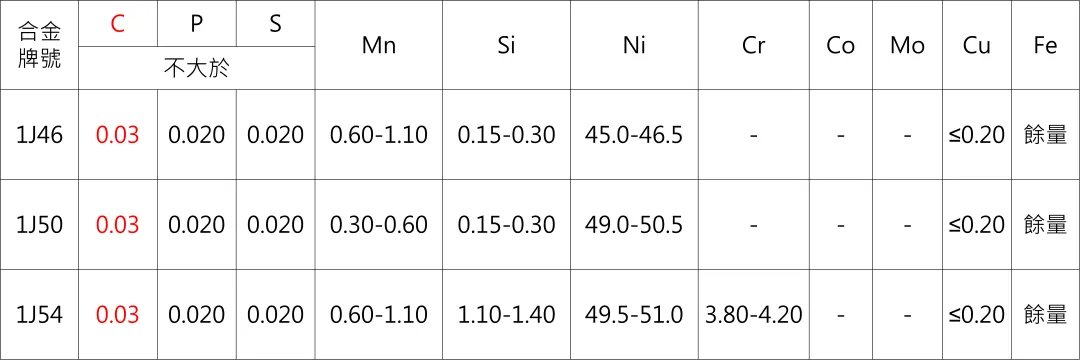

Yüksek Maliyet: Nikel (%50) ve molibden (yaklaşık %1,8) açısından zengin formül, hammadde maliyetinin silikon çelik saca göre çok daha yüksek olmasını sağlar.
Zor İşleme: 1J50 yumuşak bir malzemedir ve delme işlemi daha yüksek takım ve işlem gereksinimleri gerektirir. Daha da önemlisi, stresi azaltmak ve optimum manyetik özellikleri geri kazandırmak için işlendikten sonra yüksek sıcaklıkta hidrojen tavlamasına tabi tutulması gerekir. Bu adım üretim maliyetini ve karmaşıklığını artırır.
Sınırlı Yüksek Frekans Uygulamaları: Direnci silikon çeliğinkinden daha düşük olduğundan, girdap akımı kayıpları birkaç bin Hz'nin üzerindeki yüksek frekanslarda önemli ölçüde artar ve potansiyel olarak nanokristalin, amorf veya ferrit malzemelerden daha iyi performans gösterir.
Bu nedenle 1J50, sıradan ev tipi fanlarda veya elektrikli araç ana tahrik motorlarında kullanılmaz (ikincisinde maliyet ve performansı dengelemek için daha yaygın olarak silikon çelik levhalar kullanılır), ancak verimlilik, boyut, ağırlık, tepki hızı ve güvenilirlik açısından aşırı gereksinimlere sahip alanlarda kullanılır.
Tipik Uygulama Senaryoları
Havacılık Motorları: Havayla taşınan ekipmanlardaki (yakıt pompaları ve aktüatörler gibi) 400Hz orta frekanslı motorlar, ağırlık, verimlilik ve güvenilirlik açısından son derece katı gereksinimlere sahiptir.
Hassas Servo Motorlar: Yüksek hassasiyetli CNC takım tezgahları ve robotik bağlantılar, son derece yüksek kontrol doğruluğu ve hızlı yanıt gerektirir.
Askeri Teçhizat: Radar sistemlerinde, jiroskoplarda ve navigasyon ekipmanlarında yüksek performanslı mikro motorlar.
Yüksek Hassasiyetli Sensörler ve Enstrümantasyon: Yüksek manyetik geçirgenliklerinden yararlanın.
Sonuç
Motor stator malzemesi olarak 1J50'nin seçilmesi esasen "maliyet yerine performans" kararıdır. Yüksek verimlilik, düşük kayıp, yüksek tepki ve kompakt boyut gibi benzersiz manyetik özellikler için yüksek fiyat ve karmaşık üretim sürecinden yararlanır.
Şu anda teknolojik gelişmelerle birlikte amorf ve nanokristal malzemeler gibi yeni malzemeler konumunu zorluyor. Bununla birlikte, belirli orta frekanslı yüksek performans alanında, 1J50, dengeli ve istikrarlı genel performansı nedeniyle mühendislerin gözünde yeri doldurulamaz "manyetik altın" olmaya devam ediyor.
