VACOĐUR? 49 Vật liệu tấm: Chế tạo ngăn xếp cán màng hiệu quả cao cho động cơ điện | Nhà sản xuất cốt lõi tùy chỉnh

Tại sao lại là VACODUR? Vật liệu tấm 49 là lý tưởng cho ngăn xếp cán động cơ điện

VACOĐUR? 49�được phát triển bởi Vacuumschmelze (VAC) và tuân thủ các tiêu chuẩn ASTM A801-09 Hợp kim loại 1 và IEC 60404-8-6 F11� là hợp kim coban-sắt-vanadi (49% Co, 2% V, cân bằng Fe với bổ sung Nb) được thiết kế để hoạt động tốt hơn thép silicon tiêu chuẩn trong môi trường động cơ điện khắt khe nhất. Các đặc tính độc đáo của nó làm cho nó không thể so sánh được với các ngăn xếp cán màng đòi hỏi cả độ bền cơ học và độ bền cơ học xuất sắc:

• Độ bão hòa từ đặc biệt: Với độ phân cực bão hòa lên tới 2,30 T (và 2,35 T ở 40 kA/m), VACODUR? 49 cho phép mật độ từ thông cao hơn trong lõi động cơ. Điều này có nghĩa là các ngăn xếp cán nhỏ hơn, nhẹ hơn có thể cung cấp công suất đầu ra tương đương hoặc cao hơn - điều quan trọng đối với động cơ nhỏ gọn, mật độ công suất cao trong xe điện, hàng không và thiết bị công nghiệp di động.
• Độ bền cơ học có thể điều chỉnh: Ưu điểm chính của VACODUR? 49 là cường độ năng suất có thể điều chỉnh được, dao động từ 210 MPa đến 400 MPa thông qua xử lý nhiệt có kiểm soát. Điều này cho phép chúng tôi tối ưu hóa các lớp mỏng stato và rôto từ cùng một tấm: các lớp mỏng stato được xử lý nhiệt để đạt hiệu suất từ ​​tính, trong khi các lớp mỏng rôto được tối ưu hóa cơ học để xử lý tốc độ quay cao (lên tới 50.000 vòng/phút trong một số ứng dụng).

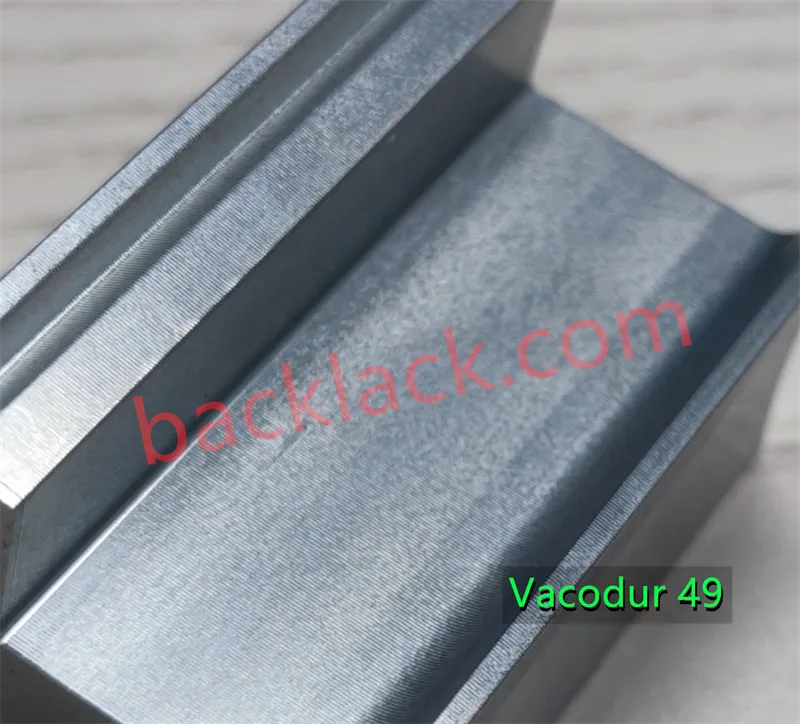

• Tổn thất cốt lõi thấp: Ngay cả ở tần số cao (lên đến 1000 Hz), VACODUR? 49 duy trì tổn thất sắt riêng thấp. Đối với tấm dày 0,35 mm ở tần số 1,5 T và 50 Hz, tổn thất thấp tới 1,6 W/kg (được tối ưu hóa từ tính), giảm thiểu lãng phí năng lượng và cải thiện hiệu suất động cơ.

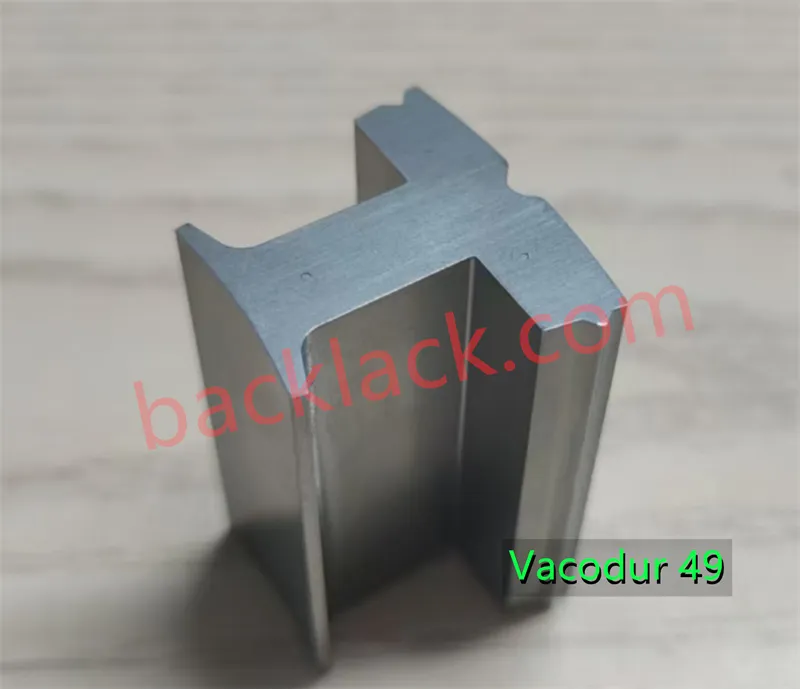

• Độ ổn định nhiệt cao: Với nhiệt độ Curie là 950°C, VACODUR? 49 vẫn giữ được đặc tính từ tính ngay cả trong môi trường động cơ nhiệt độ cao, đảm bảo độ tin cậy lâu dài trong điều kiện vận hành khắc nghiệt.

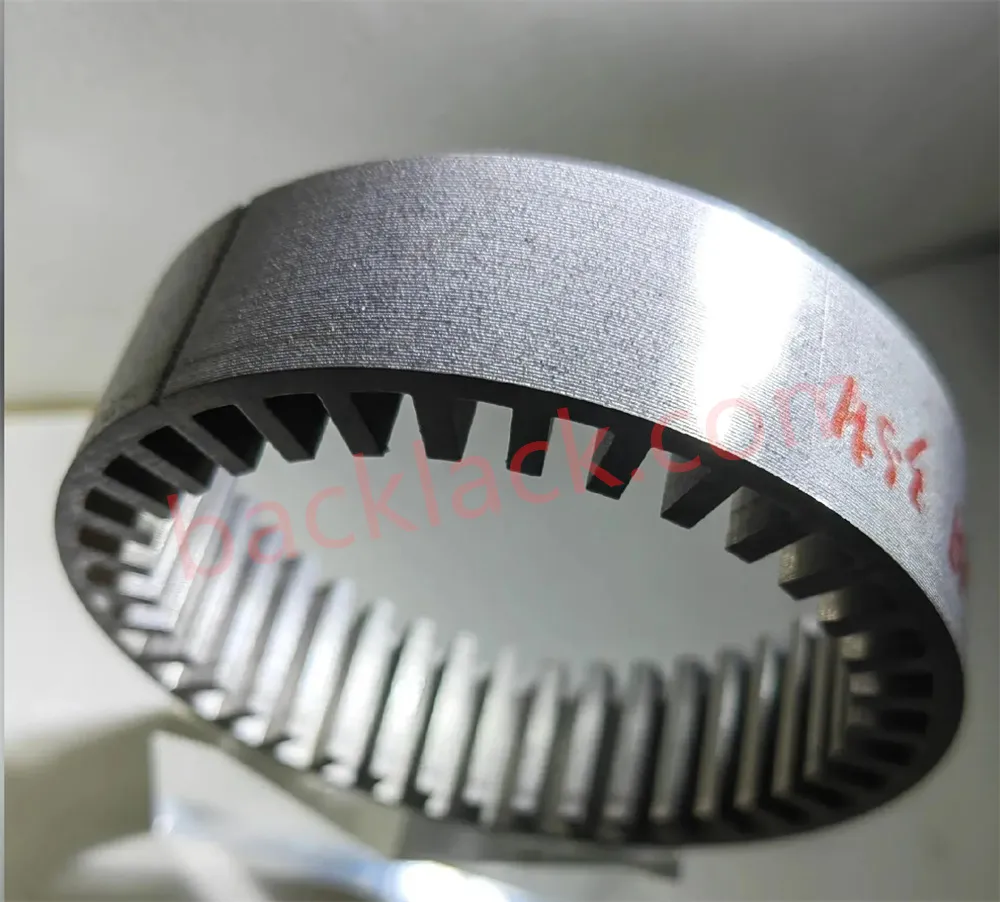

Để minh họa rõ hơn VACODUR? 49, chúng tôi đã biên soạn một so sánh trực tiếp với thép silicon không định hướng tiêu chuẩn (3% Si)—vật liệu phổ biến nhất để cán màng động cơ thông thường. Bảng này nêu bật lý do tại sao VACODUR? 49 là sự lựa chọn ưu việt cho các ứng dụng động cơ điện hiệu suất cao, hiệu suất cao:

Chỉ số hiệu suất chính	VACOĐUR? Chất liệu 49 tấm	Thép silic không định hướng tiêu chuẩn (3% Si)	VACOĐUR? 49 Lợi thế
Phân cực bão hòa từ tính	Lên tới 2,30 T (2,35 T ở 40 kA/m)	~1,70 T	Mật độ từ thông cao hơn 35% cho lõi nhỏ hơn, mạnh hơn
Tổn thất sắt cụ thể (0,35 mm, 1,5 T, 50 Hz)	1,6 W/kg (tối ưu hóa từ tính)	~4,0 W/kg	Tổn thất lõi thấp hơn 60%, tăng hiệu suất động cơ
Sức mạnh năng suất (Có thể điều chỉnh thông qua xử lý nhiệt)	210C400 MPa	180C250 MPa	Độ bền tối đa cao hơn 60% đối với rôto có tốc độ RPM cao
Nhiệt độ Curie	950°C	~750 �C	Độ ổn định nhiệt cao hơn 27% cho môi trường khắc nghiệt
Tần số hoạt động tối đa	Lên đến 1000 Hz	Lên đến 500 Hz	Tăng gấp đôi khả năng tần số cho động cơ tốc độ cao
Ứng dụng điển hình	Hệ truyền động EV, động cơ hàng không, máy phát điện tốc độ cao	Động cơ công nghiệp thông thường, thiết bị hiệu suất thấp	Lý tưởng cho các thiết kế động cơ hiệu suất cao thế hệ tiếp theo

So với thép silicon tiêu chuẩn - là đặc tính của các tấm ghép động cơ thông thường - VACODUR? 49 loại bỏ sự đánh đổi giữa mật độ năng lượng và hiệu quả. Đối với các nhà sản xuất tập trung vào động cơ điện hiệu suất cao và thiết kế động cơ nhẹ, điều này có nghĩa là động cơ nhỏ hơn, đáng tin cậy hơn giúp giảm mức tiêu thụ năng lượng và chi phí vận hành, tạo ra VACODUR? 49 là vật liệu phù hợp cho lõi động cơ thế hệ tiếp theo.

Đối với các nhà sản xuất tập trung vào động cơ điện hiệu suất cao và thiết kế động cơ nhẹ, VACODUR? Vật liệu tấm 49 loại bỏ sự cân bằng giữa công suất và kích thước, khiến nó trở thành vật liệu phù hợp cho lõi động cơ thế hệ tiếp theo.

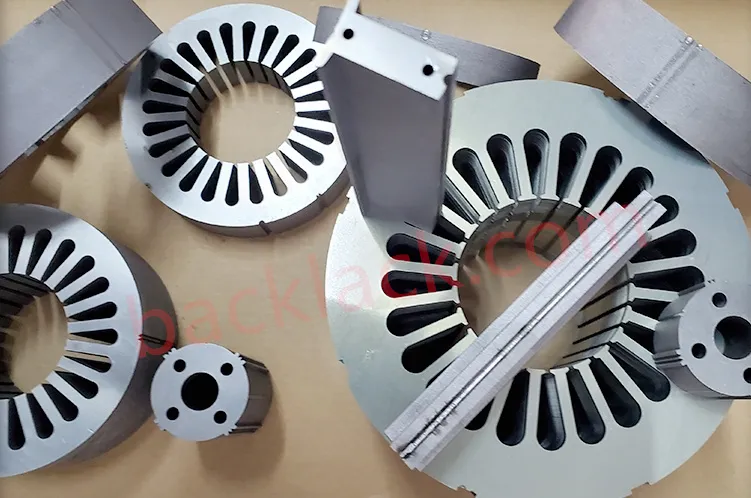

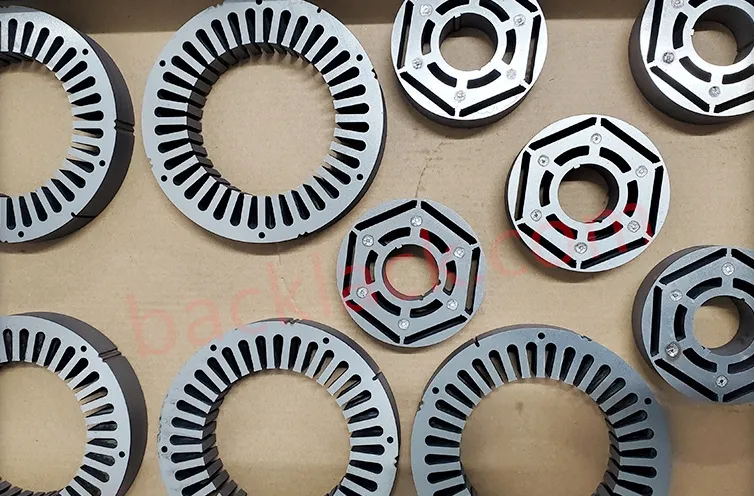

Quy trình tùy chỉnh của chúng tôi: Xoay VACODUR? 49 tấm vật liệu vào ngăn xếp cán chính xác

Đang xử lý VACODUR? Vật liệu tấm 49 đòi hỏi chuyên môn và thiết bị chuyên dụng - thứ mà nhà máy của chúng tôi đã cải tiến qua nhiều năm sản xuất lõi động cơ tùy chỉnh. Chúng tôi tuân theo một quy trình nghiêm ngặt, phù hợp để đảm bảo mọi ngăn xếp cán đều bảo tồn VACODUR? 49 có đặc tính đặc biệt và đáp ứng các yêu cầu riêng của động cơ của bạn:

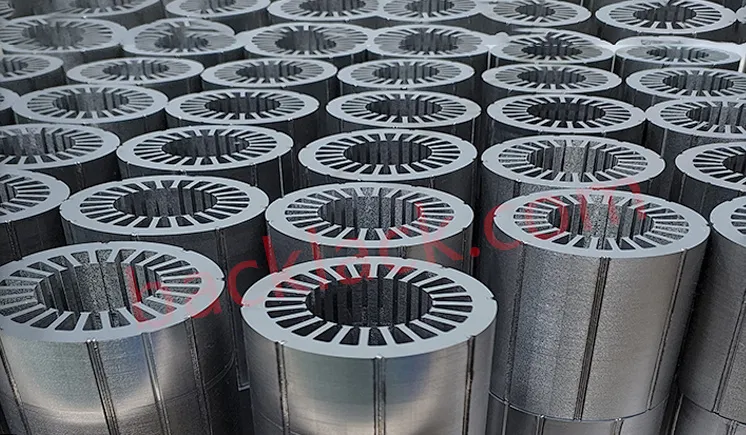

1. Tìm nguồn cung ứng & chuẩn bị nguyên liệu cao cấp

   Chúng tôi nguồn VACODUR đích thực? Vật liệu 49 tấm ở dạng dải (độ dày: 0,05C1 mm, chiều rộng: 120C320 mm) để đảm bảo chất lượng ổn định. Trước khi xử lý, chúng tôi kiểm tra từng tấm để tìm khuyết tật bề mặt, độ đồng đều về độ dày và thành phần hóa học - đảm bảo nó đáp ứng các tiêu chuẩn nghiêm ngặt của VAC đối với hợp kim sắt coban. Bước này rất quan trọng để tránh tổn thất cốt lõi do sự không nhất quán về vật chất.

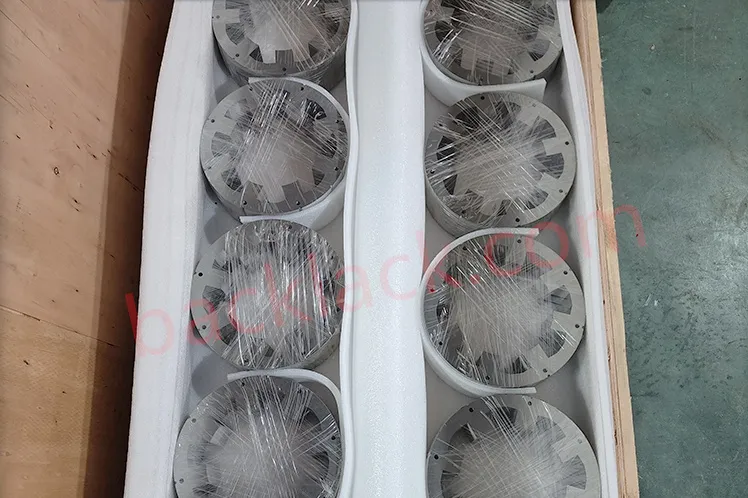

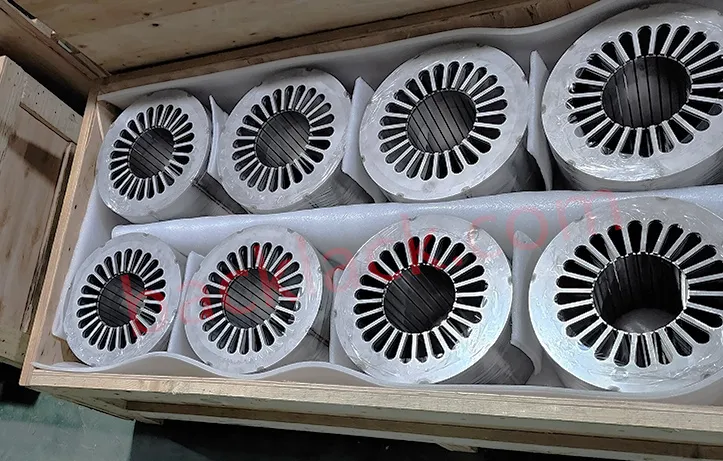

2. Dập chính xác

   Sử dụng thiết bị dập có độ chính xác cao, chúng tôi cắt VACODUR? 49 tờ thành các lớp riêng lẻ (lõi stator và rôto) dựa trên thiết kế CAD tùy chỉnh của bạn. Quá trình dập của chúng tôi giảm thiểu lãng phí vật liệu và duy trì dung sai kích thước chặt chẽ - rất quan trọng đối với việc căn chỉnh cán màng và hiệu suất động cơ. Để sử dụng vật liệu tối ưu, chúng tôi có thể dán tem các lớp mỏng stato và rôto trong một quy trình duy nhất, giảm chi phí cho các đơn đặt hàng số lượng lớn.

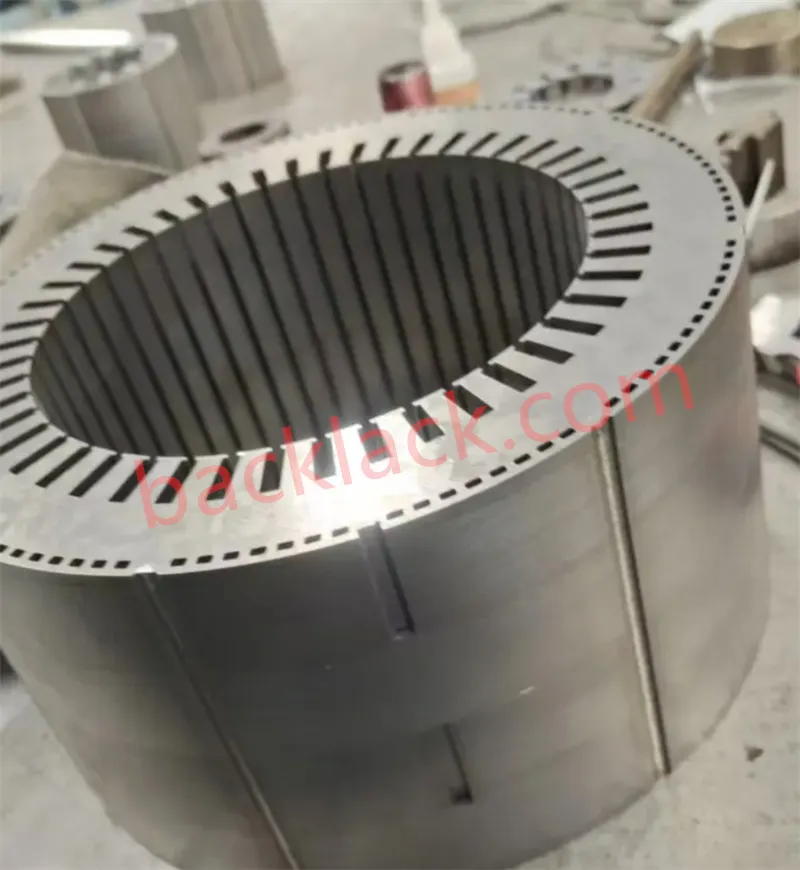

3. Xử lý nhiệt phù hợp

   Xử lý nhiệt có phải là chìa khóa để mở khóa VACODUR? Thế năng cơ và từ kép của 49. Chúng tôi sử dụng các quy trình ủ chuyên dụng trong môi trường hydro khô để tối ưu hóa từng loại cán màng:

   • Các tấm mỏng được tối ưu hóa từ tính (Stator): Được ủ ở 880°C trong 6 giờ để giảm thiểu lực cưỡng bức (xuống tới 50 A/m) và tối đa hóa độ thấm (tối đa lên tới 18.000°).

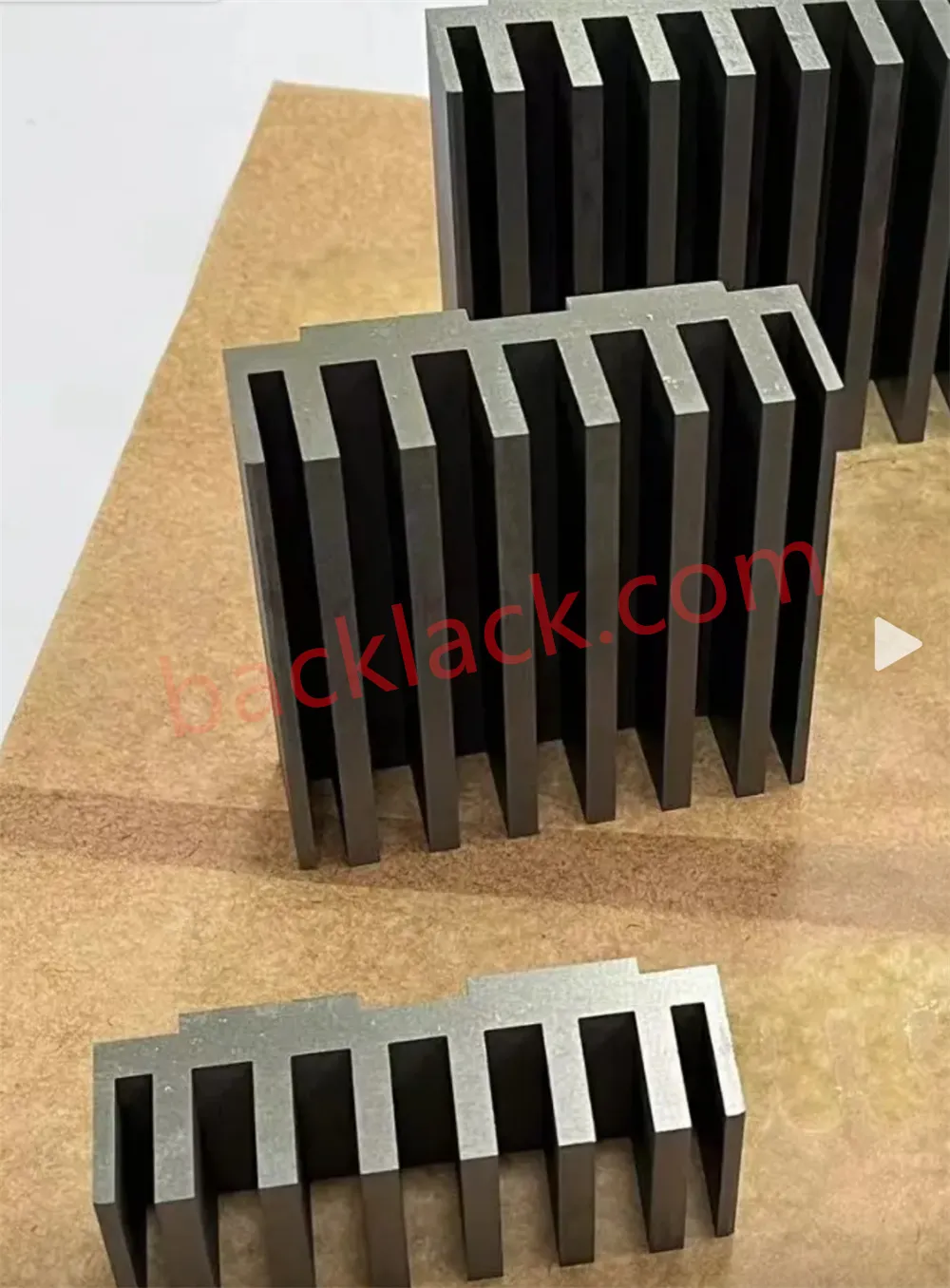

   • Các lớp mỏng được tối ưu hóa về mặt cơ học (Rotor): Được ủ ở 750°C trong 3 giờ để tăng cường độ năng suất (lên tới 390 MPa) cho khả năng chống quay tốc độ cao.

4. Xếp chồng & liên kết cán màng

   Chúng tôi xếp chồng các lớp mỏng được xử lý nhiệt, được dập chính xác với sự căn chỉnh chặt chẽ để đảm bảo hệ số lấp đầy lên tới 98%� giảm tổn thất dòng điện xoáy và cải thiện sự truyền từ thông. Để liên kết, chúng tôi sử dụng dây buộc bằng laze (một quy trình có thể mở rộng, tiết kiệm chi phí cho các đơn đặt hàng số lượng lớn) hoặc liên kết bằng keo, tùy thuộc vào yêu cầu của động cơ của bạn. Việc buộc laze tạo ra các mối nối bên trong giúp tăng cường sự gắn kết của chồng đồng thời giảm số lượng điểm buộc so với cách đột truyền thống.

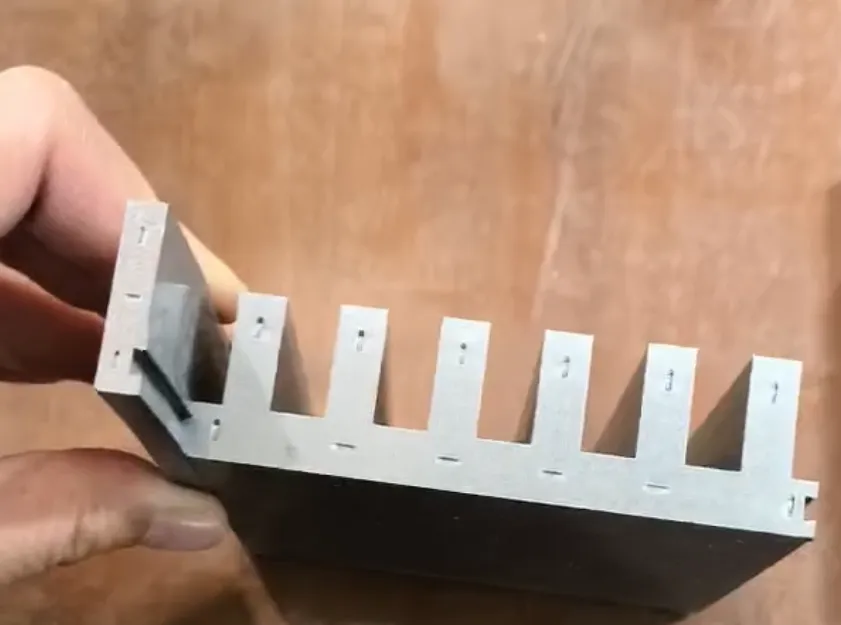

5. Kiểm soát và kiểm tra chất lượng

   Mỗi VACODUR? Ngăn xếp cán 49 trải qua quá trình kiểm tra nghiêm ngặt trước khi giao hàng: hiệu suất từ ​​tính (mật độ từ thông, tổn thất lõi), độ chính xác về kích thước, chiều cao ngăn xếp và độ bền cơ học. Chúng tôi cũng tiến hành kiểm tra trực quan để đảm bảo không có hư hỏng lớp màng hoặc sai lệch nào—đảm bảo ngăn xếp của bạn tích hợp liền mạch với cụm động cơ điện của bạn.

Tại sao chọn nhà máy của chúng tôi cho VACODUR của bạn? 49 Nhu cầu xếp chồng cán màng?

Là một nhà máy xử lý tùy chỉnh lõi động cơ chuyên dụng, chúng tôi không chỉ xử lý VACODUR? Vật liệu 49 tờ - chúng tôi hợp tác với bạn để tối ưu hóa thiết kế ngăn xếp cán màng của bạn về hiệu suất, chi phí và khả năng mở rộng. Không giống như các nhà máy chỉ xử lý thép silicon tiêu chuẩn, chuyên môn của chúng tôi về gia công hợp kim sắt coban đảm bảo chúng tôi bảo quản được VACODUR? Thuộc tính độc đáo của 49 qua từng bước. Đây là điều khiến chúng tôi khác biệt:

• Chuyên môn về VACODUR? 49: Chúng tôi hiểu các yêu cầu xử lý đặc biệt của hợp kim sắt coban cao cấp này, từ khâu dập đến xử lý nhiệt, để bảo toàn các đặc tính cơ học và từ tính của nó.
• Tùy chỉnh 100%: Mỗi ngăn xếp cán màng đều được điều chỉnh theo thiết kế CAD, mục tiêu hiệu suất và khối lượng của động cơ của bạn mà không cần giải pháp chung cho tất cả.
• Đảm bảo chất lượng: Kiểm tra vật liệu nghiêm ngặt và kiểm tra sau xử lý đảm bảo mọi ngăn xếp đều đáp ứng VACODUR? Thông số kỹ thuật của 49 và yêu cầu của động cơ của bạn.
• Khả năng mở rộng: Quy trình buộc dây laze và dập có độ chính xác cao của chúng tôi hỗ trợ cả nguyên mẫu khối lượng thấp và sản xuất khối lượng lớn, với chất lượng ổn định ở mọi quy mô.
